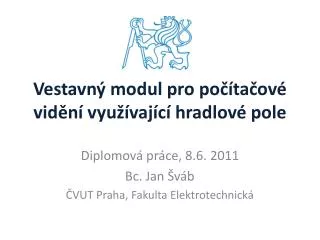

Vestavný modul pro počítačové vidění využívající hradlové pole

Diplomová práce, 8.6. 2011

Bc. Jan Šváb

ČVUT Praha, Fakulta Elektrotechnická


Obsah prezentace

Obsah prezentace

  • Motivace

  • HW řešení modulu

  • FPGA konfigurace

    • Klíčové bloky

  • SW řešení

  • Experimenty a výsledky

  • Závěr


Motivace

Motivace

  • Architektura běžné aplikace využívající „local image features“:

  • Pro dosažení invariance vůči zvětšení nutno významné body hledat v „prostoru měřítek“

    • několikanásobný nárůst zpracovávaných dat a počtu operací

  • Pro zrychlení nutnost paralelizace

    • multi-core, GPU, specializované HW akcelerátory


Motivace pokr

Motivace (pokr.)

  • Aplikace vyžadující nízkou spotřebu, kompaktní řešení, vysokou spolehlivost, velký objem výroby, speciální parametry – vhodné oblasti pro specializovaný HW akcelerátor

  • Zvolena platforma FPGA

    • Umožňuje optimalizovat „až do posledního registru a hrany“ (zdrojový kód v RTL)

    • Umožňuje vysokou míru paralelizace

    • Vysoká flexibilita: stejný HW může obsluhovat libovolně mnoho aplikací se stejnou mírou optimalizace (rekonfigurace in-the-field)

    • Obvody dostupné i pro letecké/vojenské/vesmírné aplikace

  • Práce zacílena na mobilní robotiku → nutnost vývoje vlastní HW platformy pro úsporu místa a energie


Hw e en modulu

HW řešení modulu

Fotografie modulu

Řešení postaveno na AvnetMiniModule Plus s FPGA Xilinx XC5VFX70T

Vlastnoručně navržená základní deska obsahuje: zdroje, konektory, SD slot, SSRAM , master a slaveSATA porty

Blokové schéma modulu


Fpga konfigurace

FPGA konfigurace

  • Akcelerace hledání významných bodů

  • Vlastnoručně navržené bloky podle XilinxMicroprcessorPeripheralDefinifinition standard

  • Specializovaná sběrnice pro sériový přenos obrazu (SPB)


Sw e en

SW řešení

  • OS sestaven z jádra Linux 2.6.37 a balíku aplikací BusyBox

  • Vlastnoručně navržený driver ovládající všechny funkce akcelerátoru

  • Koncept „processingchain“

    • SW rozhraní komplexní funkcionality několika HW bloků

    • Konfigurace a inicializace pomocí node /dev/spbss/control

    • Např. „framegrabberprocessingchain“ (datový tok):


Z v r

Závěr

  • Práce prezentuje ověřené a kompletní řešení vestavného modulu implementující algoritmus SURF určené pro aplikace mobilní robotiky

  • Provedeny 2 experimenty verifikující korektnost implementace SURF-u v porovnání s GPU implementací

  • Klíčové parametry:


Srovn n modulu s a lternativn mi e en mi

Srovnání modulu s alternativními řešeními

  • Vhodné řešení pro aplikace se speciálními požadavky

  • Vhodný základ pro sériovou výrobu (přechod k ASIC)

  • Vysoký stupeň optimalizace → nejlepší poměr fps/MHz → nejlepší energetická náročnost
