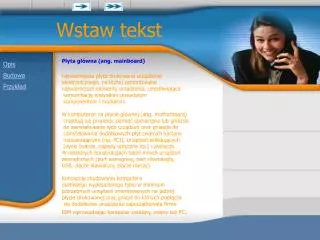

  1. Wstaw tekst Płyta główna (ang. mainboard) najważniejsza płyta drukowana urządzenia elektronicznego, na której zamontowano najważniejsze elementy urządzenia, umożliwiająca komunikację wszystkim pozostałym komponentom i modułom. W komputerze na płycie głównej (ang. motherboard) znajdują się procesor, pamięć operacyjna lub gniazda do zainstalowania tych urządzeń oraz gniazda do zainstalowania dodatkowych płyt zwanych kartami rozszerzającymi (np. PCI), urządzeń składujących (dyski twarde, napędy optyczne itp.) i zasilacza. W niektórych konstrukcjach także innych urządzeń zewnętrznych (port szeregowy, port równoległy, USB, złącze klawiatury, złącze myszy). Koncepcję zbudowania komputera osobistego wyposażonego tylko w minimum potrzebnych urządzeń zmontowanych na jednej płycie drukowanej oraz gniazd do których podłącza się dodatkowe urządzenia zapoczątkowała firma IBM wprowadzając komputer osobisty, zwany też PC. Opis Budowa Przykład

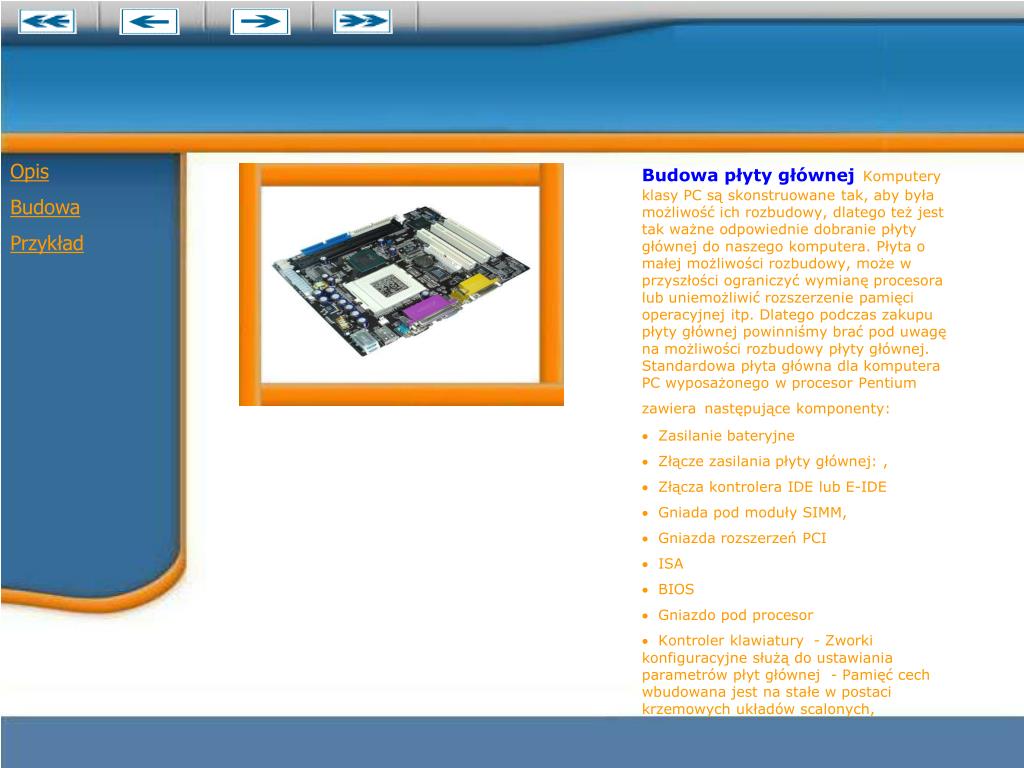

  2. Opis Budowa Przykład Budowa płyty głównejKomputery klasy PC są skonstruowane tak, aby była możliwość ich rozbudowy, dlatego też jest tak ważne odpowiednie dobranie płyty głównej do naszego komputera. Płyta o małej możliwości rozbudowy, może w przyszłości ograniczyć wymianę procesora lub uniemożliwić rozszerzenie pamięci operacyjnej itp. Dlatego podczas zakupu płyty głównej powinniśmy brać pod uwagę na możliwości rozbudowy płyty głównej. Standardowa płyta główna dla komputera PC wyposażonego w procesor Pentium zawieranastępujące komponenty: · Zasilanie bateryjne · Złącze zasilania płyty głównej: , · Złącza kontrolera IDE lub E-IDE · Gniada pod moduły SIMM, · Gniazda rozszerzeń PCI · ISA · BIOS · Gniazdo pod procesor · Kontroler klawiatury  - Zworki konfiguracyjne służą do ustawiania parametrów płyt głównej  - Pamięć cech wbudowana jest na stałe w postaci krzemowych układów scalonych,

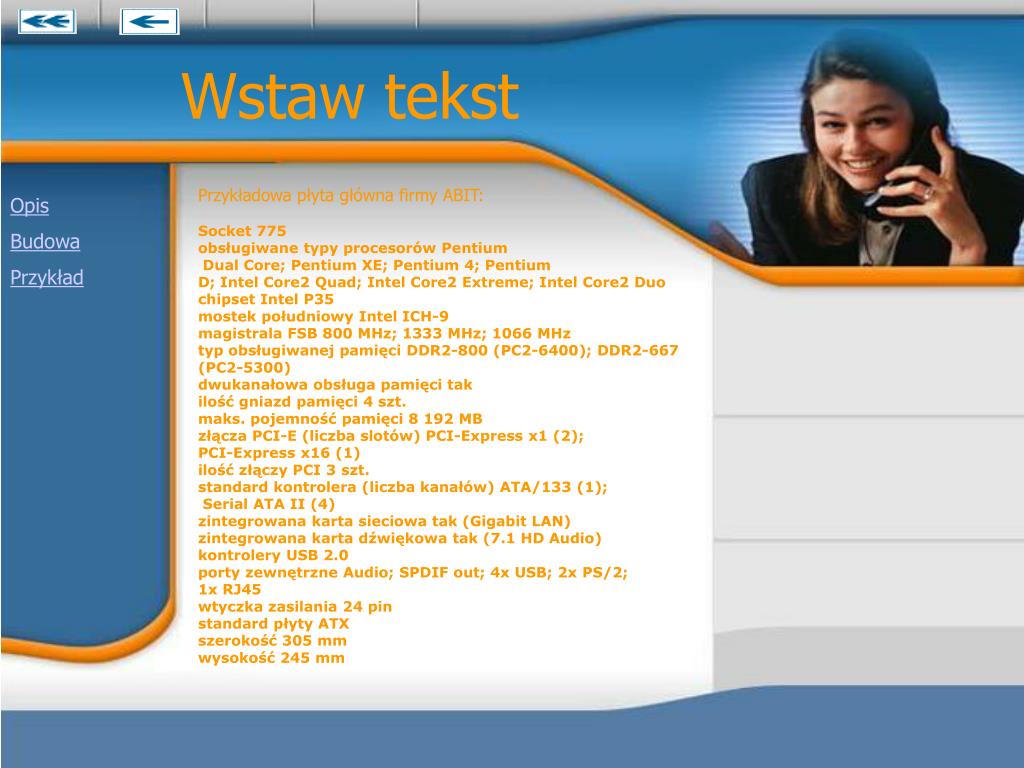

  3. Wstaw tekst Przykładowa płyta główna firmy ABIT: Socket 775obsługiwane typy procesorów Pentium Dual Core; Pentium XE; Pentium 4; Pentium D; Intel Core2 Quad; Intel Core2 Extreme; Intel Core2 Duochipset Intel P35mostek południowy Intel ICH-9magistrala FSB 800 MHz; 1333 MHz; 1066 MHztyp obsługiwanej pamięci DDR2-800 (PC2-6400); DDR2-667 (PC2-5300)dwukanałowa obsługa pamięci takilość gniazd pamięci 4 szt.maks. pojemność pamięci 8 192 MBzłącza PCI-E (liczba slotów) PCI-Express x1 (2); PCI-Express x16 (1)ilość złączy PCI 3 szt.standard kontrolera (liczba kanałów) ATA/133 (1); Serial ATA II (4)zintegrowana karta sieciowa tak (Gigabit LAN)zintegrowana karta dźwiękowa tak (7.1 HD Audio)kontrolery USB 2.0porty zewnętrzne Audio; SPDIF out; 4x USB; 2x PS/2; 1x RJ45wtyczka zasilania 24 pinstandard płyty ATXszerokość 305 mmwysokość 245 mm Opis Budowa Przykład
