Presentation Transcript


6953744

電気的特性からみた基板結晶の課題(主に他人の褌で)

名古屋工業大学 大学院工学研究科

      准教授 加藤 正史

http:[email protected]


6953744

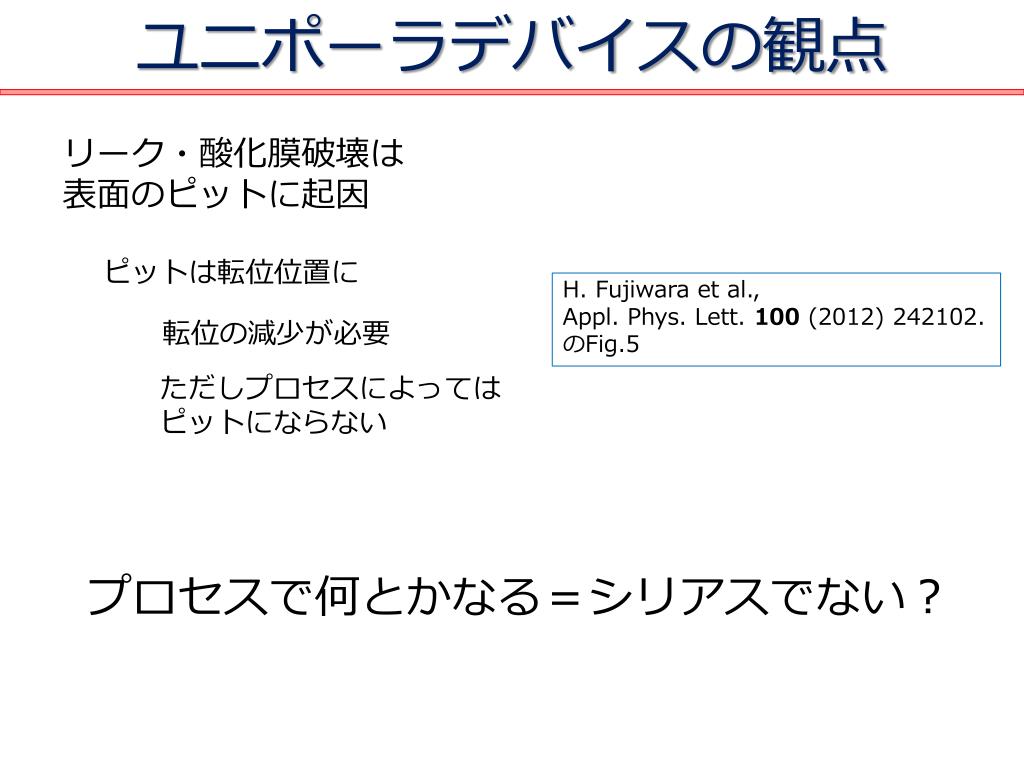

ユニポーラデバイスの観点

リーク・酸化膜破壊は

表面のピットに起因

ピットは転位位置に

H. Fujiwaraet al.,

Appl. Phys. Lett. 100(2012) 242102.

のFig.5

転位の減少が必要

ただしプロセスによっては

ピットにならない

プロセスで何とかなる=シリアスでない?


6953744

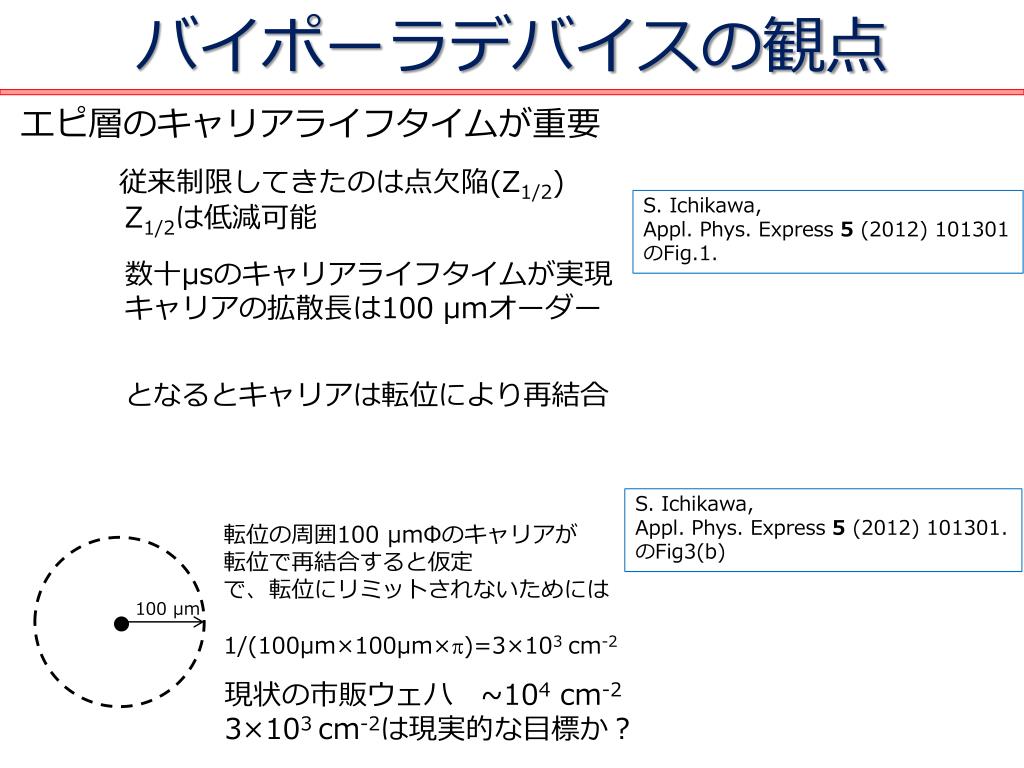

バイポーラデバイスの観点

エピ層のキャリアライフタイムが重要

従来制限してきたのは点欠陥(Z1/2)

S. Ichikawa,

Appl. Phys. Express 5 (2012) 101301

のFig.1.

Z1/2は低減可能

数十μsのキャリアライフタイムが実現

キャリアの拡散長は100μmオーダー

となるとキャリアは転位により再結合

S. Ichikawa,

Appl. Phys. Express 5 (2012) 101301.

のFig3(b)

転位の周囲100μmΦのキャリアが

転位で再結合すると仮定

で、転位にリミットされないためには

100μm

1/(100μm×100μm×)=3×103cm-2

現状の市販ウェハ ~104cm-2

3×103cm-2は現実的な目標か?


6953744

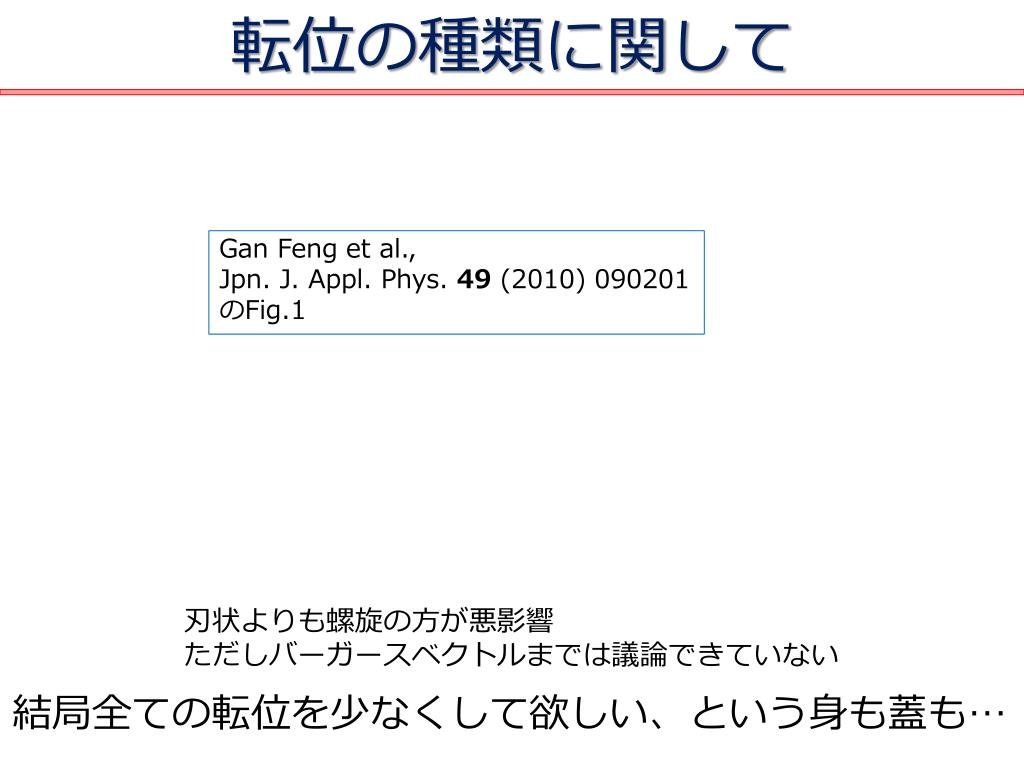

転位の種類に関して

GanFeng et al.,

Jpn. J. Appl. Phys. 49 (2010) 090201

のFig.1

刃状よりも螺旋の方が悪影響

ただしバーガースベクトルまでは議論できていない

結局全ての転位を少なくして欲しい、という身も蓋も…


6953744

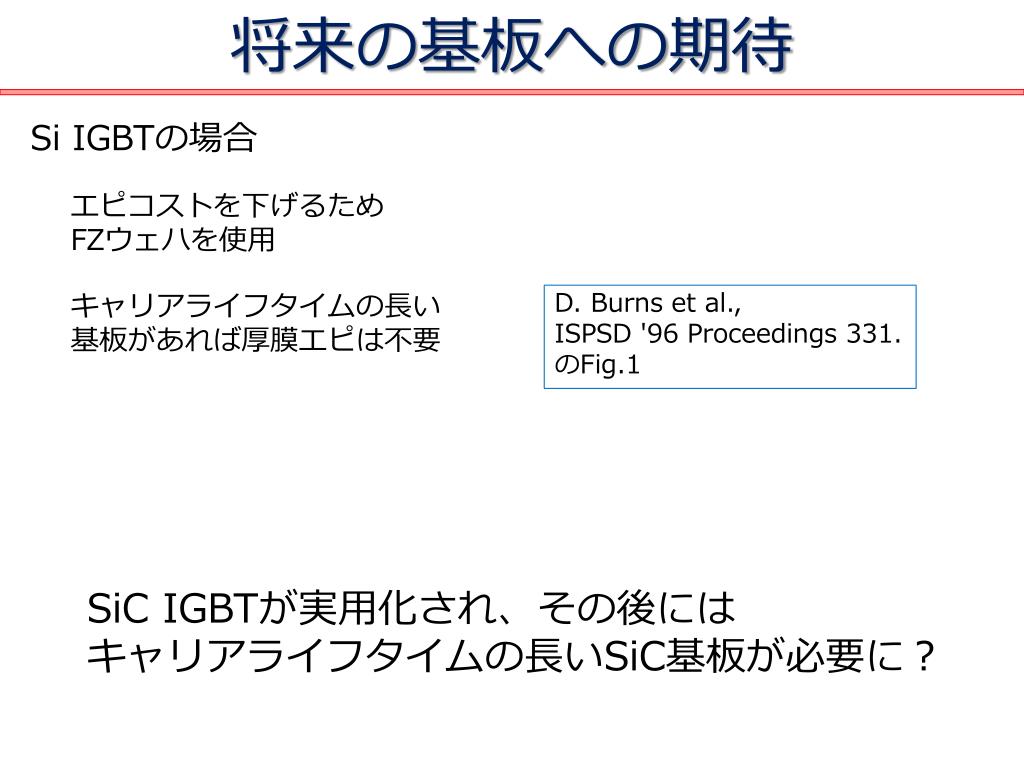

将来の基板への期待

Si IGBTの場合

エピコストを下げるため

FZウェハを使用

D. Burns et al.,

ISPSD '96 Proceedings 331.

のFig.1

キャリアライフタイムの長い

基板があれば厚膜エピは不要

SiCIGBTが実用化され、その後には

キャリアライフタイムの長いSiC基板が必要に?


6953744

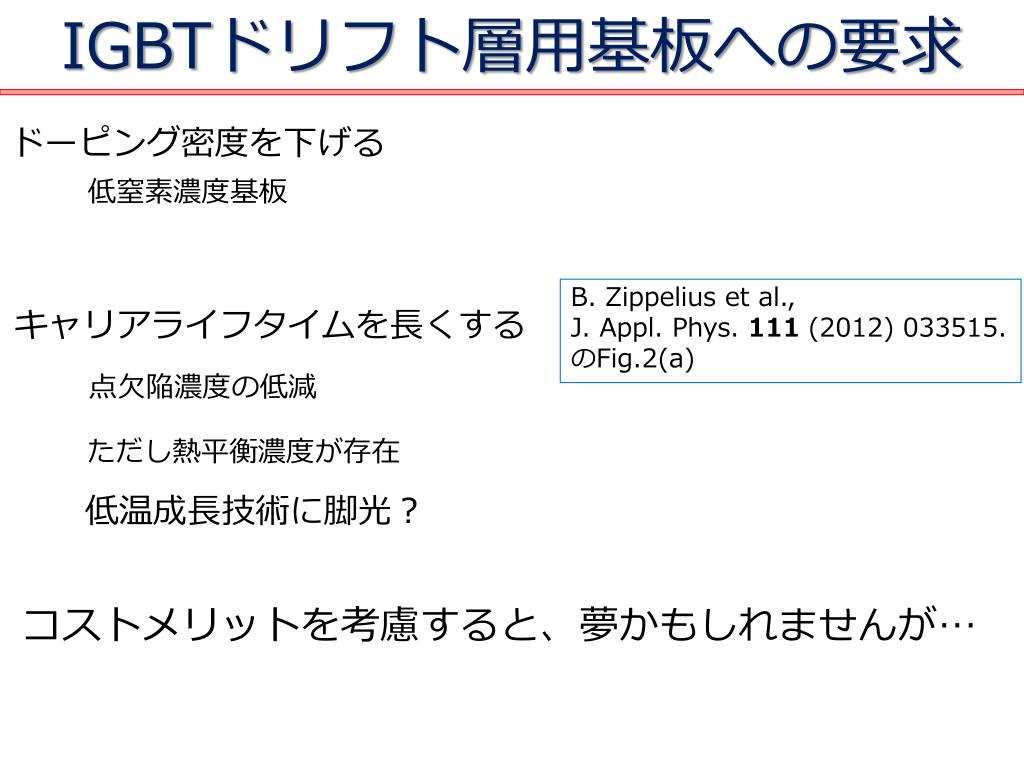

IGBTドリフト層用基板への要求

ドーピング密度を下げる

低窒素濃度基板

B. Zippelius et al.,

J. Appl. Phys. 111(2012) 033515.

のFig.2(a)

キャリアライフタイムを長くする

点欠陥濃度の低減

ただし熱平衡濃度が存在

低温成長技術に脚光?

コストメリットを考慮すると、夢かもしれませんが…
