Td scdma rnc mml

TD-SCDMA RNC 无线层MML数据配置培训

任何问题,可以联系张玮(HZ0209)


Td scdma rnc mml

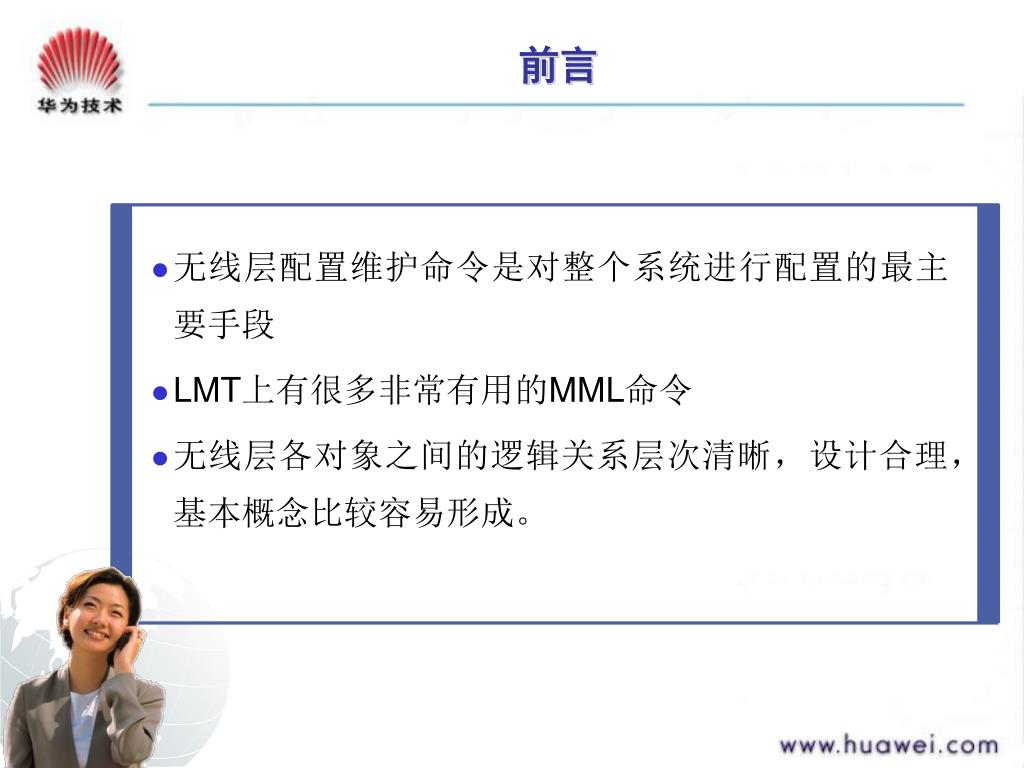

前言

  • 无线层配置维护命令是对整个系统进行配置的最主要手段

  • LMT上有很多非常有用的MML命令

  • 无线层各对象之间的逻辑关系层次清晰,设计合理,基本概念比较容易形成。


Td scdma rnc mml

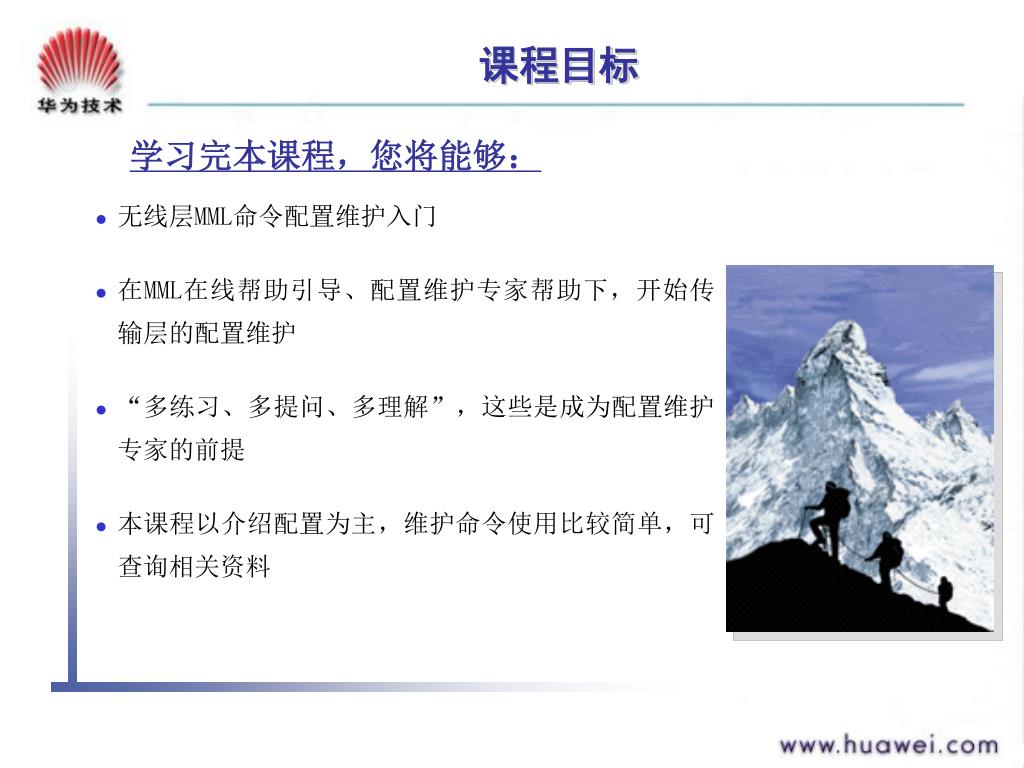

课程目标

学习完本课程,您将能够:

  • 无线层MML命令配置维护入门

  • 在MML在线帮助引导、配置维护专家帮助下,开始传输层的配置维护

  • “多练习、多提问、多理解”,这些是成为配置维护专家的前提

  • 本课程以介绍配置为主,维护命令使用比较简单,可查询相关资料


Td scdma rnc mml

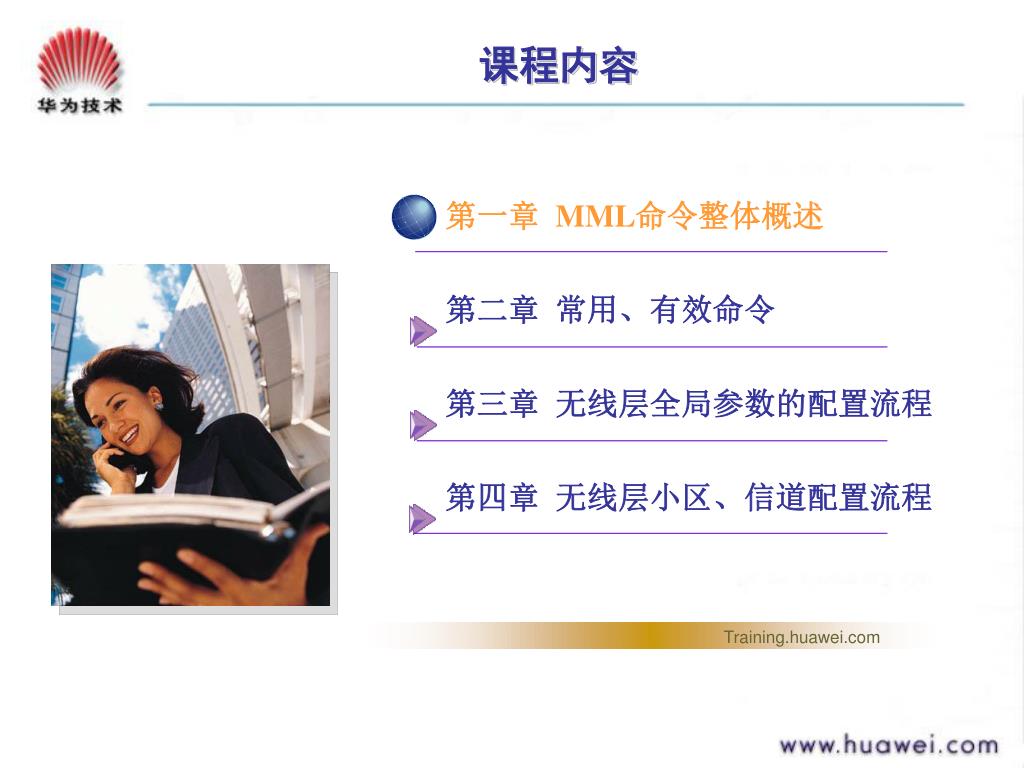

课程内容

第一章 MML命令整体概述

第二章 常用、有效命令

第三章 无线层全局参数的配置流程

第四章 无线层小区、信道配置流程

Training.huawei.com


Td scdma rnc mml

第一章 MML命令整体概述

  • 第一节 什么是MML

  • 第二节 配置对象说明


Td scdma rnc mml

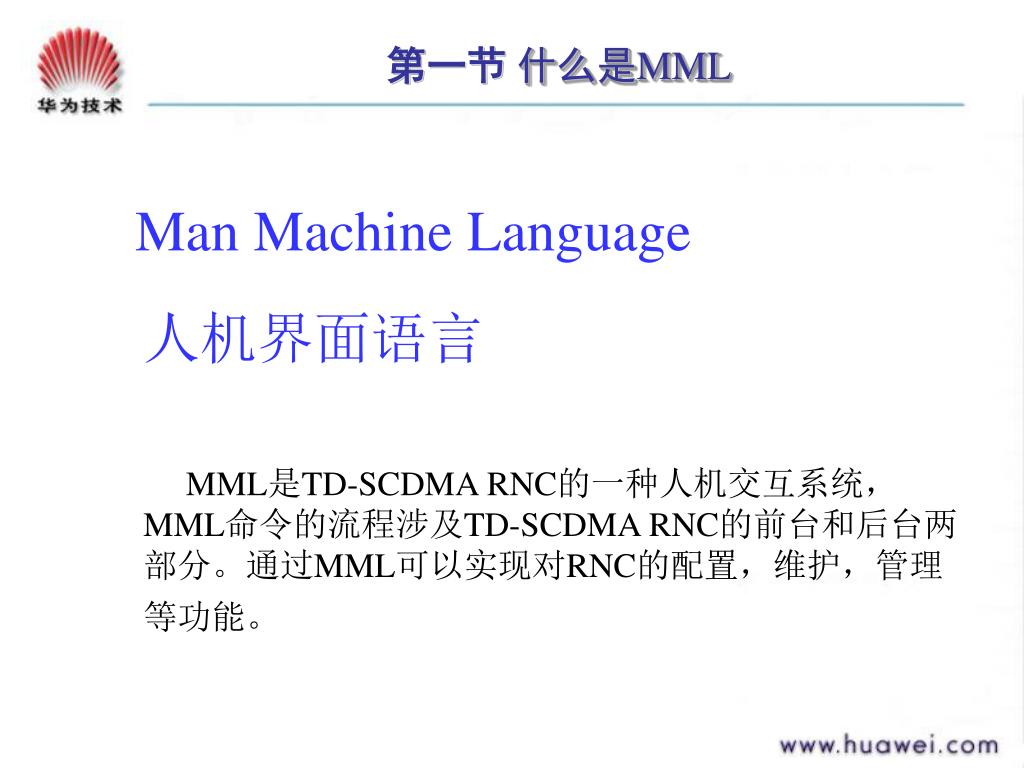

第一节 什么是MML

Man Machine Language

人机界面语言

MML是TD-SCDMA RNC的一种人机交互系统,MML命令的流程涉及TD-SCDMA RNC的前台和后台两部分。通过MML可以实现对RNC的配置,维护,管理等功能。


Td scdma rnc mml

RNC的无线层管理平面图


Td scdma rnc mml

RNC

NodeB

本地小区

小区

码组合传输信道

物理信道

传输信道

主公共控制物理信道

前向接入信道

辅助公共控制信道

寻呼信道

寻呼指示信道

随机接入信道

下行导频信道

物理随机接入信道

快速物理接入信道

第二节 配置对象说明


Td scdma rnc mml

思考题

  • 你认为配置对象模型有什么作用?

  • 实验室RNC环境如何对应到无线层管理平面图?


Td scdma rnc mml

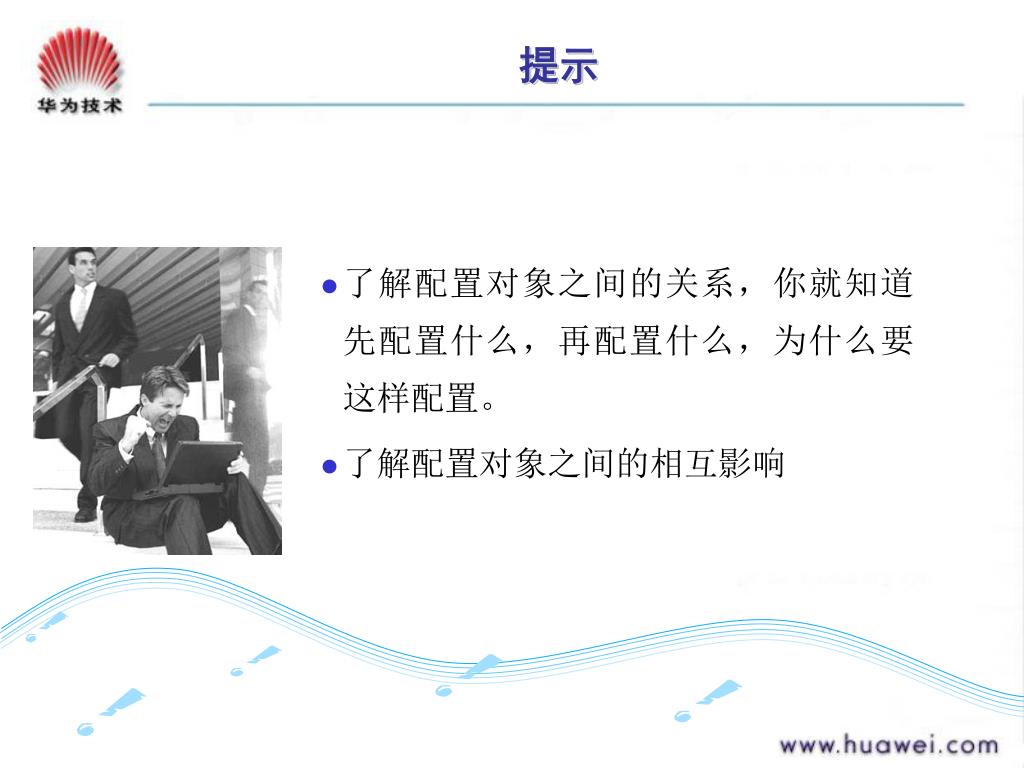

提示

  • 了解配置对象之间的关系,你就知道先配置什么,再配置什么,为什么要这样配置。

  • 了解配置对象之间的相互影响


Td scdma rnc mml

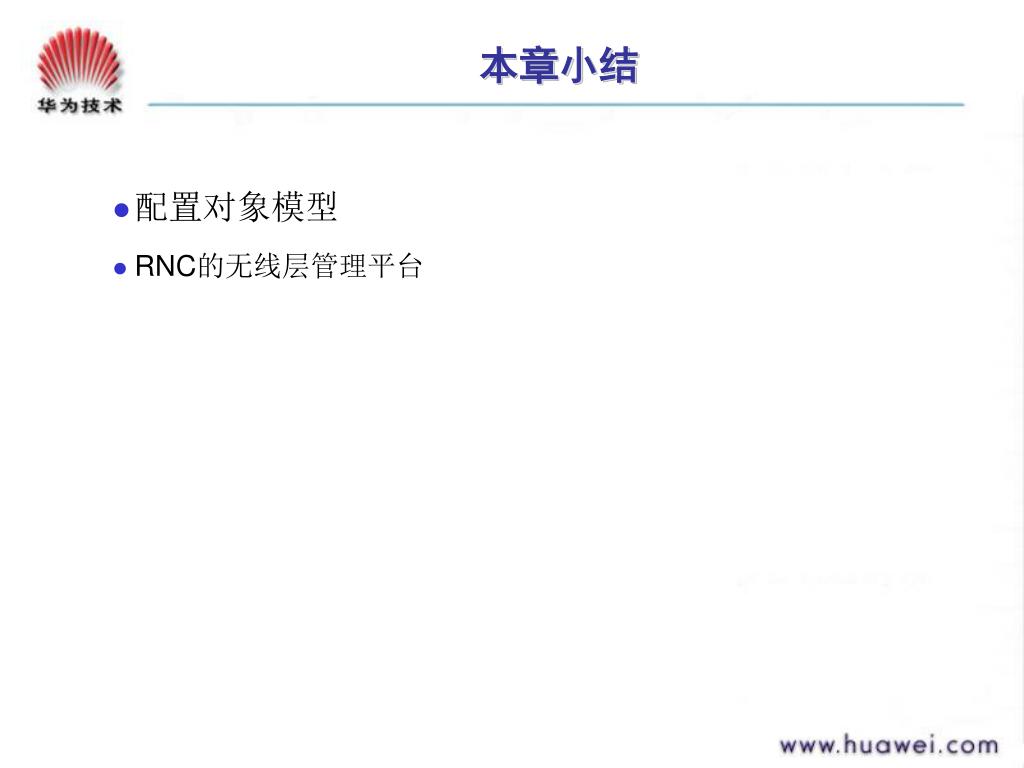

本章小结

  • 配置对象模型

  • RNC的无线层管理平台


Td scdma rnc mml

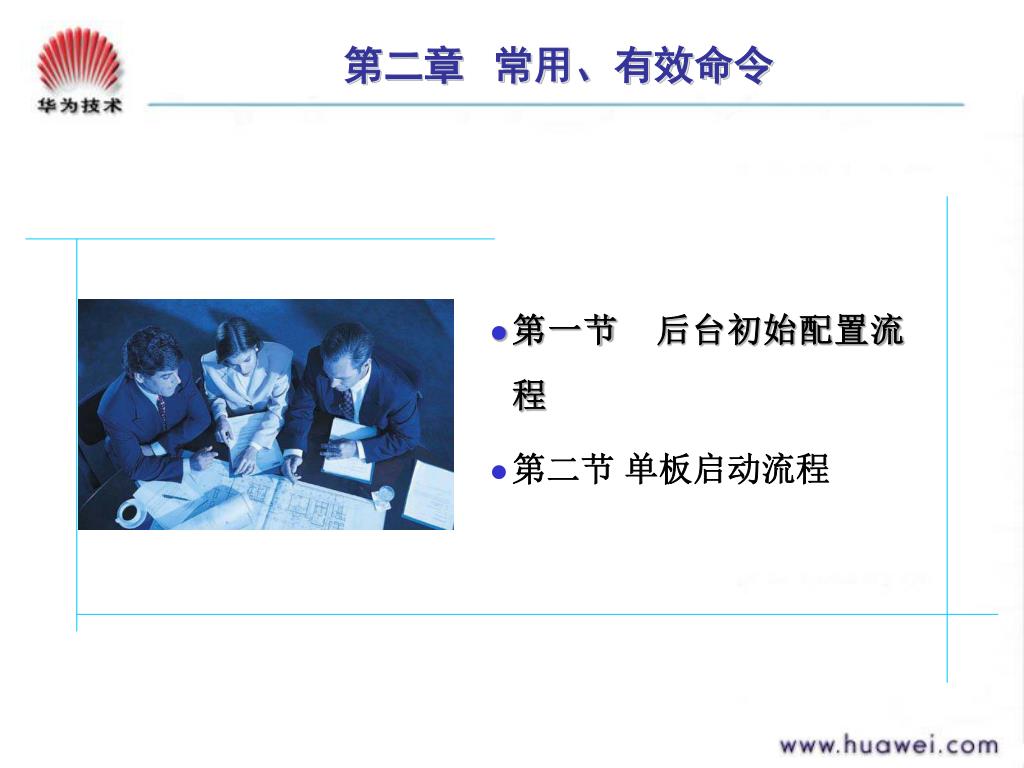

第二章 常用、有效命令

  • 第一节 后台初始配置流程

  • 第二节 单板启动流程


Td scdma rnc mml

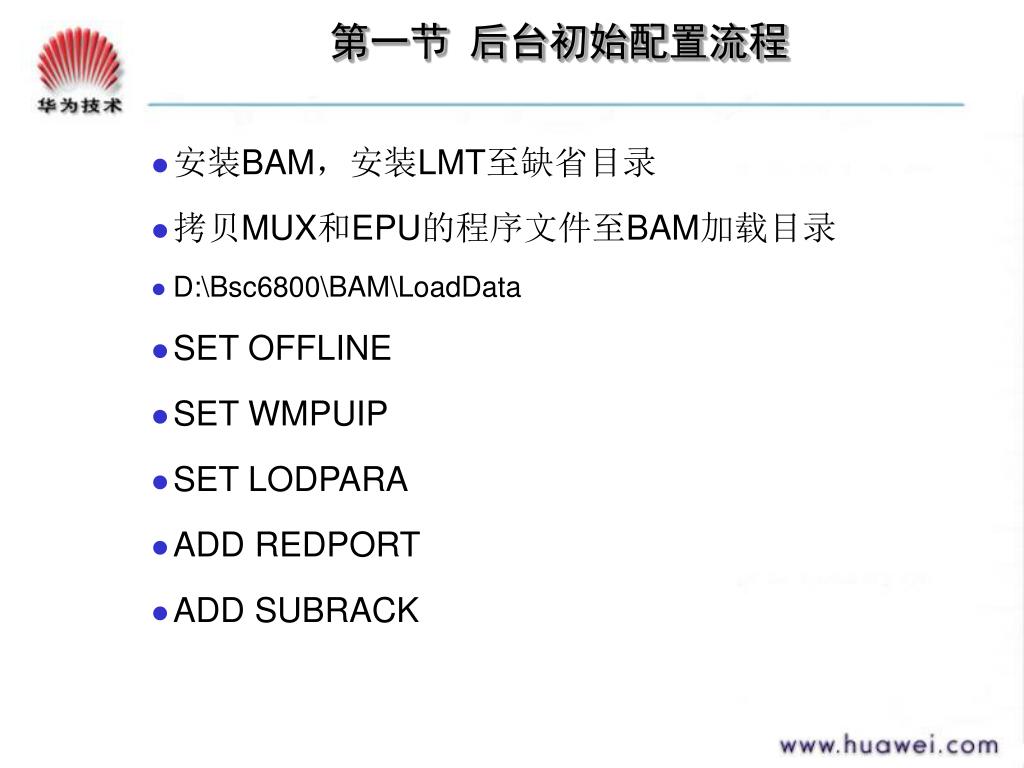

第一节 后台初始配置流程

  • 安装BAM,安装LMT至缺省目录

  • 拷贝MUX和EPU的程序文件至BAM加载目录

  • D:\Bsc6800\BAM\LoadData

  • SET OFFLINE

  • SET WMPUIP

  • SET LODPARA

  • ADD REDPORT

  • ADD SUBRACK


Td scdma rnc mml

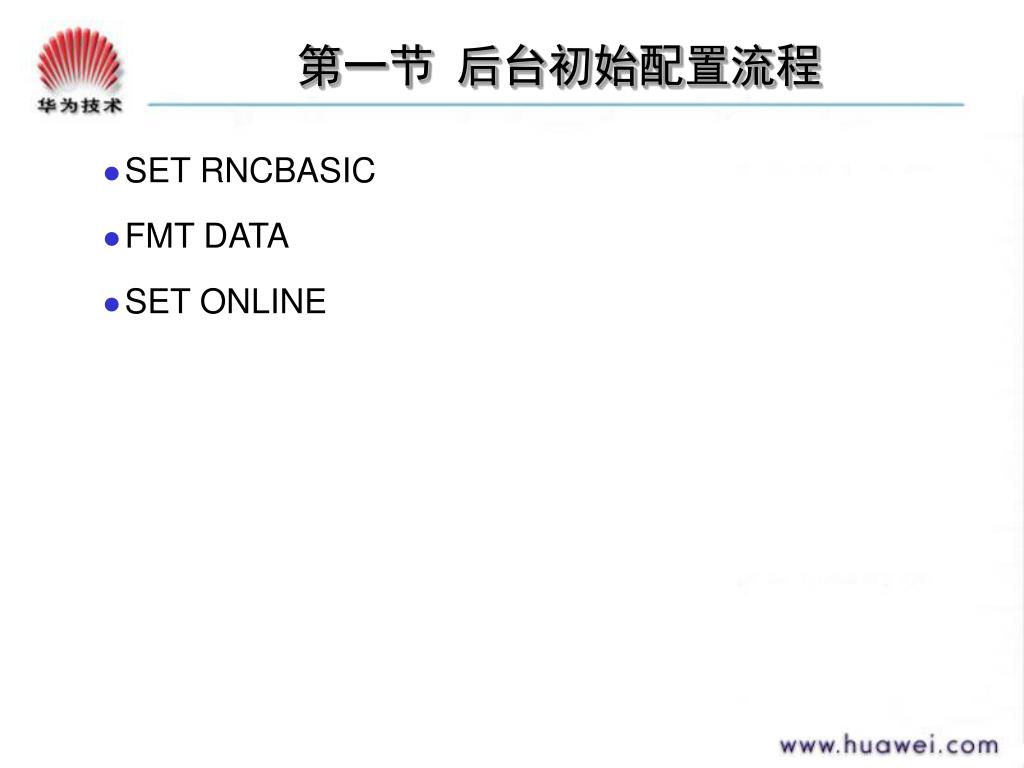

第一节 后台初始配置流程

  • SET RNCBASIC

  • FMT DATA

  • SET ONLINE


Td scdma rnc mml

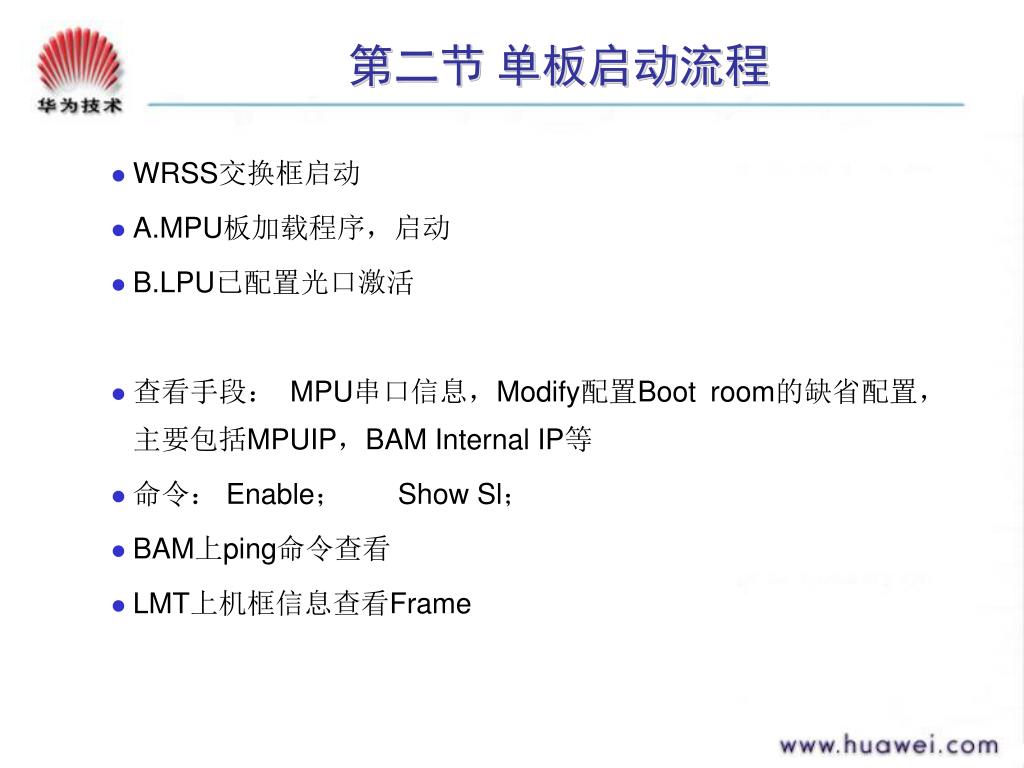

第二节 单板启动流程

  • WRSS交换框启动

  • A.MPU板加载程序,启动

  • B.LPU已配置光口激活

  • 查看手段: MPU串口信息,Modify配置Boot room的缺省配置,主要包括MPUIP,BAM Internal IP等

  • 命令: Enable; Show Sl;

  • BAM上ping命令查看

  • LMT上机框信息查看Frame


Td scdma rnc mml

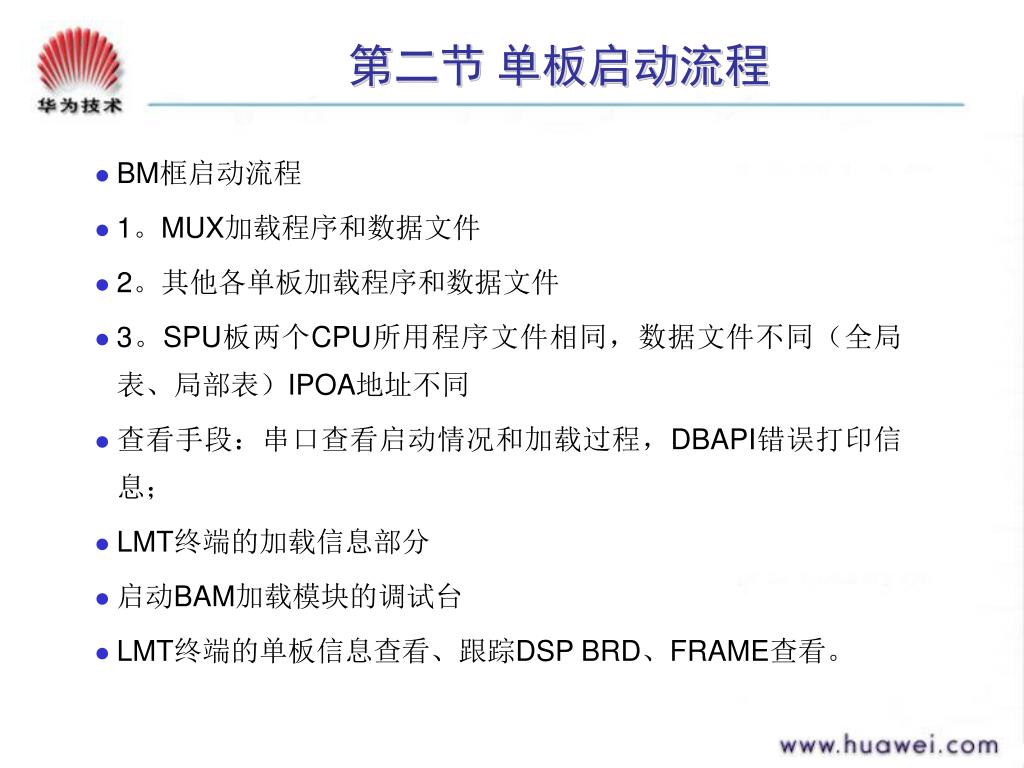

第二节 单板启动流程

  • BM框启动流程

  • 1。MUX加载程序和数据文件

  • 2。其他各单板加载程序和数据文件

  • 3。SPU板两个CPU所用程序文件相同,数据文件不同(全局表、局部表)IPOA地址不同

  • 查看手段:串口查看启动情况和加载过程,DBAPI错误打印信息;

  • LMT终端的加载信息部分

  • 启动BAM加载模块的调试台

  • LMT终端的单板信息查看、跟踪DSP BRD、FRAME查看。


Td scdma rnc mml

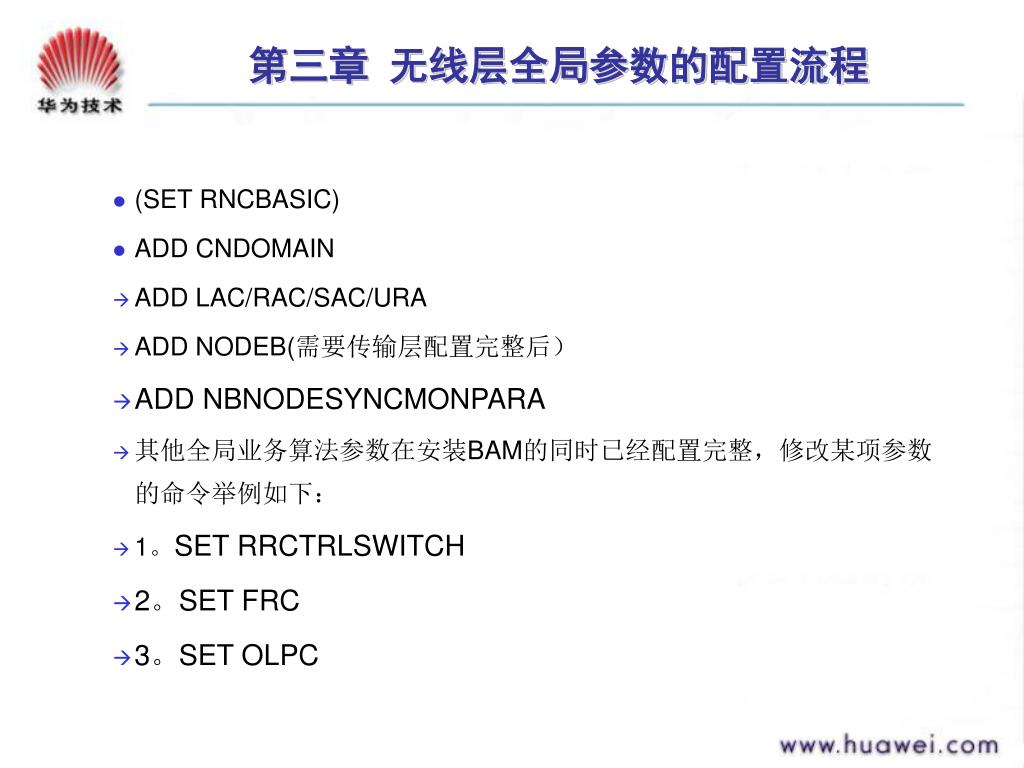

第三章 无线层全局参数的配置流程

  • (SET RNCBASIC)

  • ADD CNDOMAIN

  • ADD LAC/RAC/SAC/URA

  • ADD NODEB(需要传输层配置完整后)

  • ADD NBNODESYNCMONPARA

  • 其他全局业务算法参数在安装BAM的同时已经配置完整,修改某项参数的命令举例如下:

  • 1。SET RRCTRLSWITCH

  • 2。SET FRC

  • 3。SET OLPC


Td scdma rnc mml

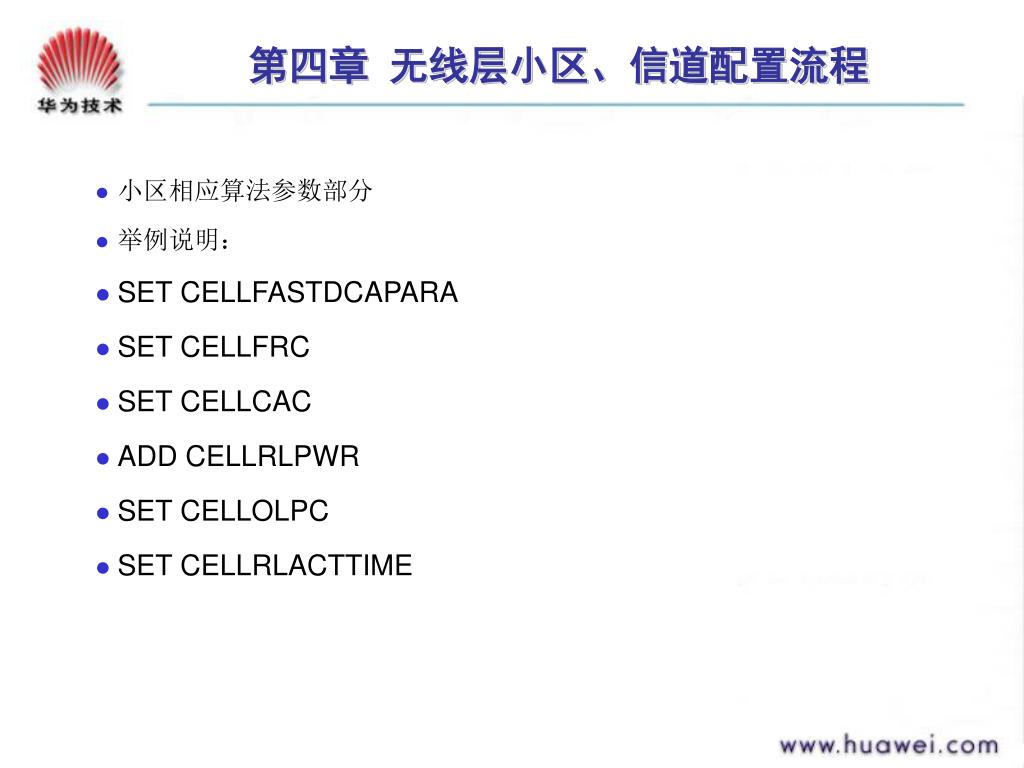

第四章 无线层小区、信道配置流程

  • 小区相应算法参数部分

  • 举例说明:

  • SET CELLFASTDCAPARA

  • SET CELLFRC

  • SET CELLCAC

  • ADD CELLRLPWR

  • SET CELLOLPC

  • SET CELLRLACTTIME


Td scdma rnc mml

第四章 无线层小区、信道配置流程

  • 小区信道相关配置流程

  • SET CELLTIMESLOT

  • 7个时隙依次配置


Td scdma rnc mml

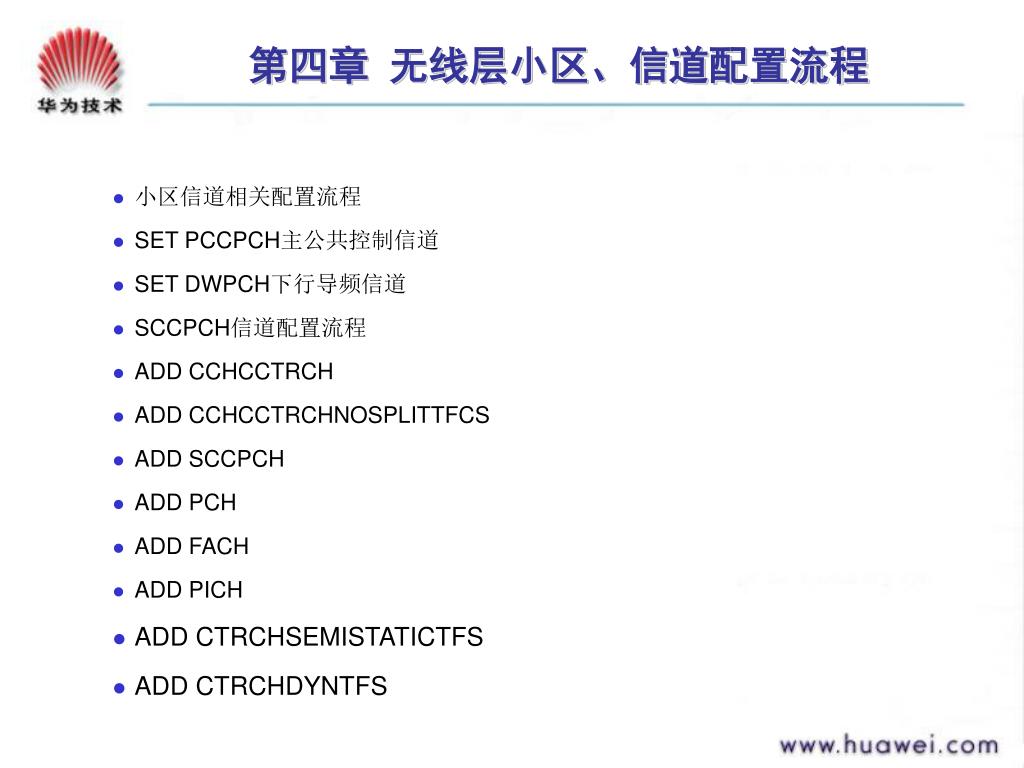

第四章 无线层小区、信道配置流程

  • 小区信道相关配置流程

  • SET PCCPCH主公共控制信道

  • SET DWPCH下行导频信道

  • SCCPCH信道配置流程

  • ADD CCHCCTRCH

  • ADD CCHCCTRCHNOSPLITTFCS

  • ADD SCCPCH

  • ADD PCH

  • ADD FACH

  • ADD PICH

  • ADD CTRCHSEMISTATICTFS

  • ADD CTRCHDYNTFS


Td scdma rnc mml

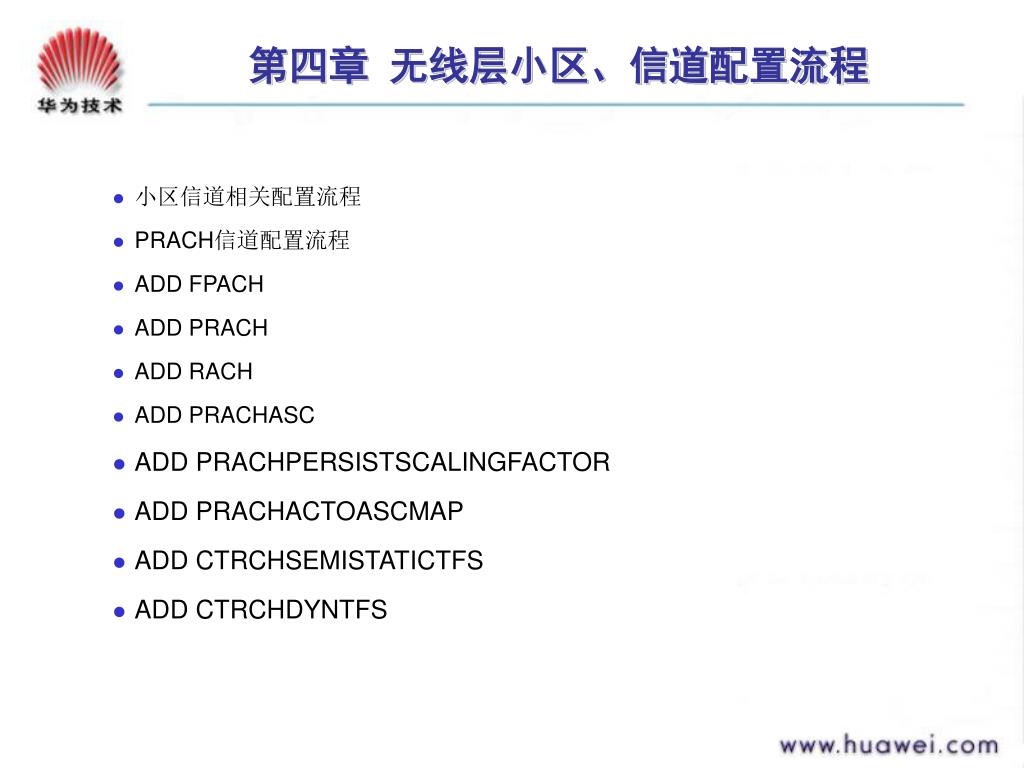

第四章 无线层小区、信道配置流程

  • 小区信道相关配置流程

  • PRACH信道配置流程

  • ADD FPACH

  • ADD PRACH

  • ADD RACH

  • ADD PRACHASC

  • ADD PRACHPERSISTSCALINGFACTOR

  • ADD PRACHACTOASCMAP

  • ADD CTRCHSEMISTATICTFS

  • ADD CTRCHDYNTFS


Td scdma rnc mml

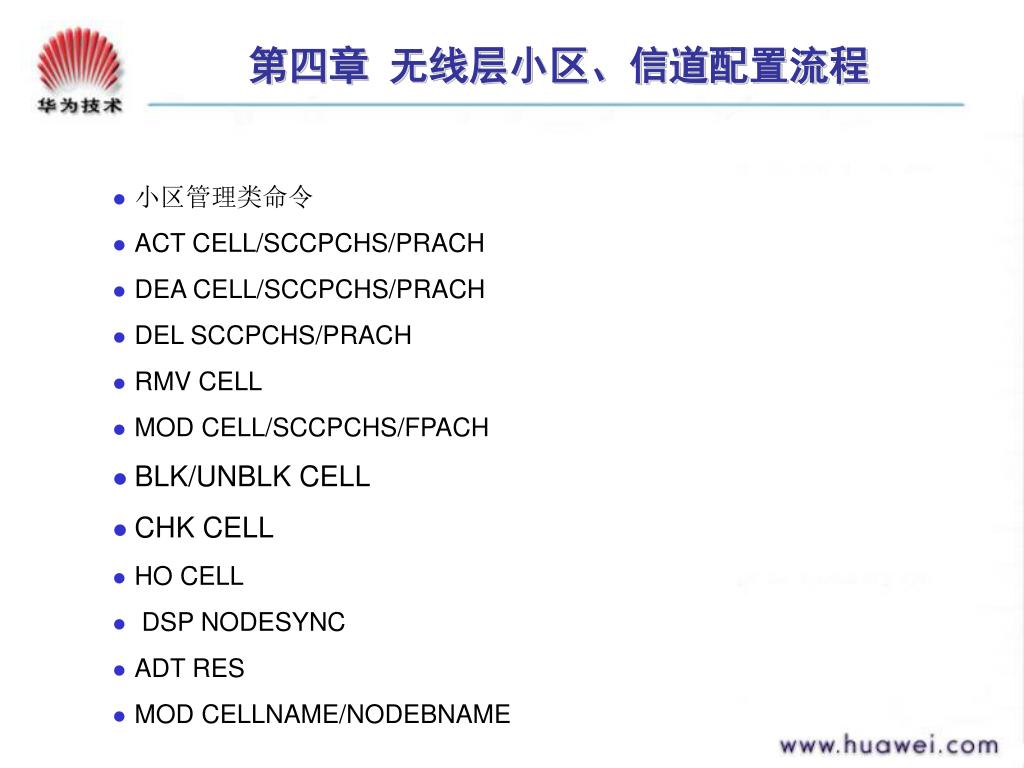

第四章 无线层小区、信道配置流程

  • 小区管理类命令

  • ACT CELL/SCCPCHS/PRACH

  • DEA CELL/SCCPCHS/PRACH

  • DEL SCCPCHS/PRACH

  • RMV CELL

  • MOD CELL/SCCPCHS/FPACH

  • BLK/UNBLK CELL

  • CHK CELL

  • HO CELL

  • DSP NODESYNC

  • ADT RES

  • MOD CELLNAME/NODEBNAME


Td scdma rnc mml

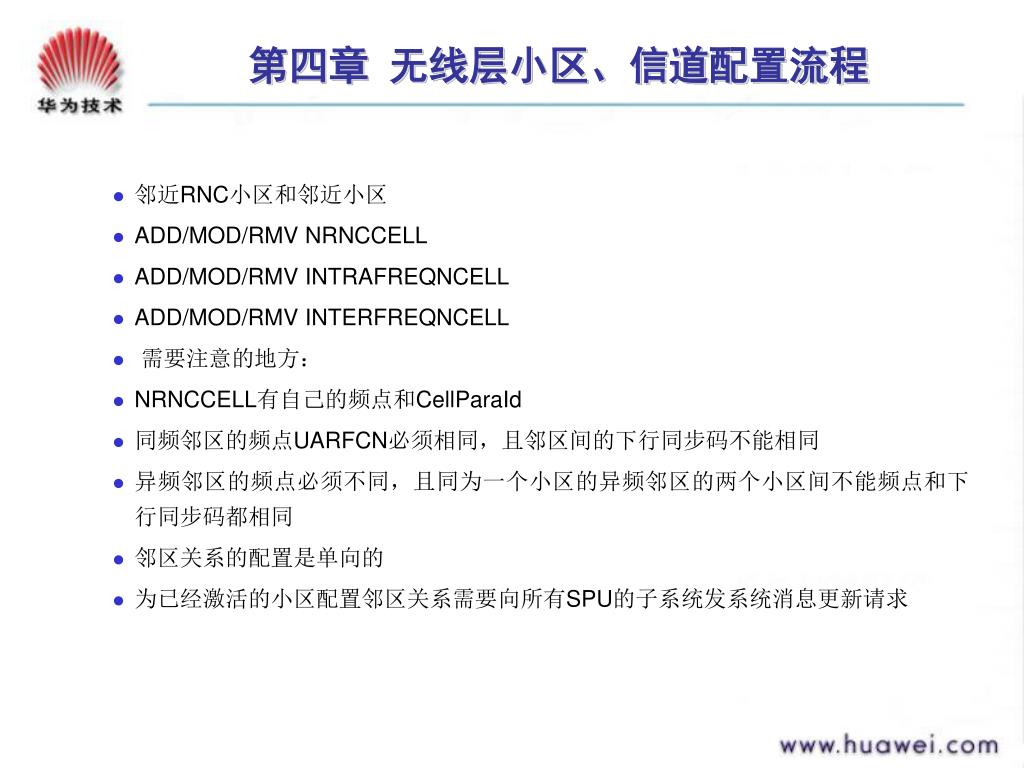

第四章 无线层小区、信道配置流程

  • 邻近RNC小区和邻近小区

  • ADD/MOD/RMV NRNCCELL

  • ADD/MOD/RMV INTRAFREQNCELL

  • ADD/MOD/RMV INTERFREQNCELL

  • 需要注意的地方:

  • NRNCCELL有自己的频点和CellParaId

  • 同频邻区的频点UARFCN必须相同,且邻区间的下行同步码不能相同

  • 异频邻区的频点必须不同,且同为一个小区的异频邻区的两个小区间不能频点和下行同步码都相同

  • 邻区关系的配置是单向的

  • 为已经激活的小区配置邻区关系需要向所有SPU的子系统发系统消息更新请求
