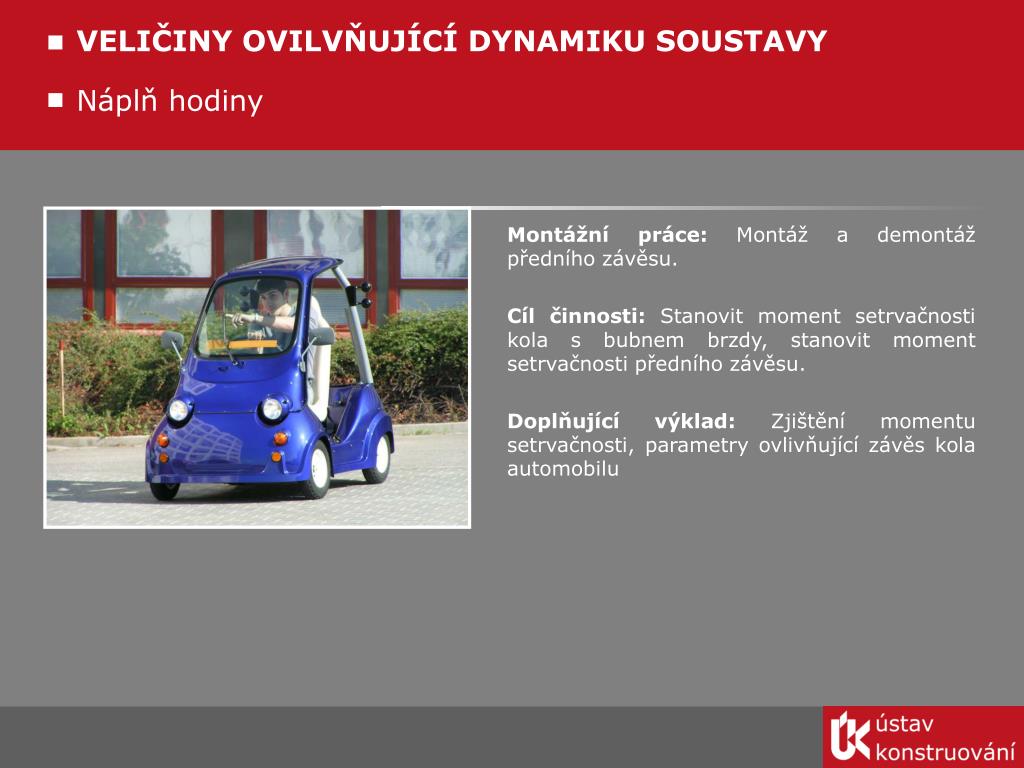

  1. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Náplň hodiny Montážní práce: Montáž a demontáž předního závěsu. Cíl činnosti: Stanovit moment setrvačnosti kola s bubnem brzdy, stanovit moment setrvačnosti předního závěsu. Doplňující výklad: Zjištění momentu setrvačnosti, parametry ovlivňující závěs kola automobilu

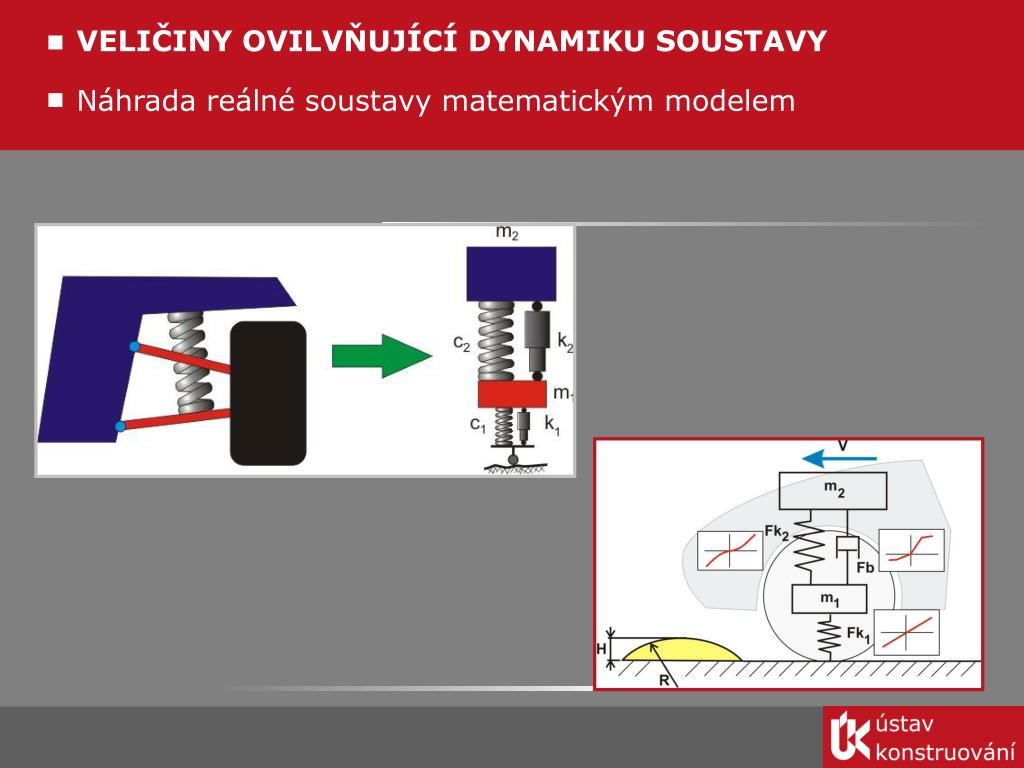

  2. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Náhrada reálné soustavy matematickým modelem

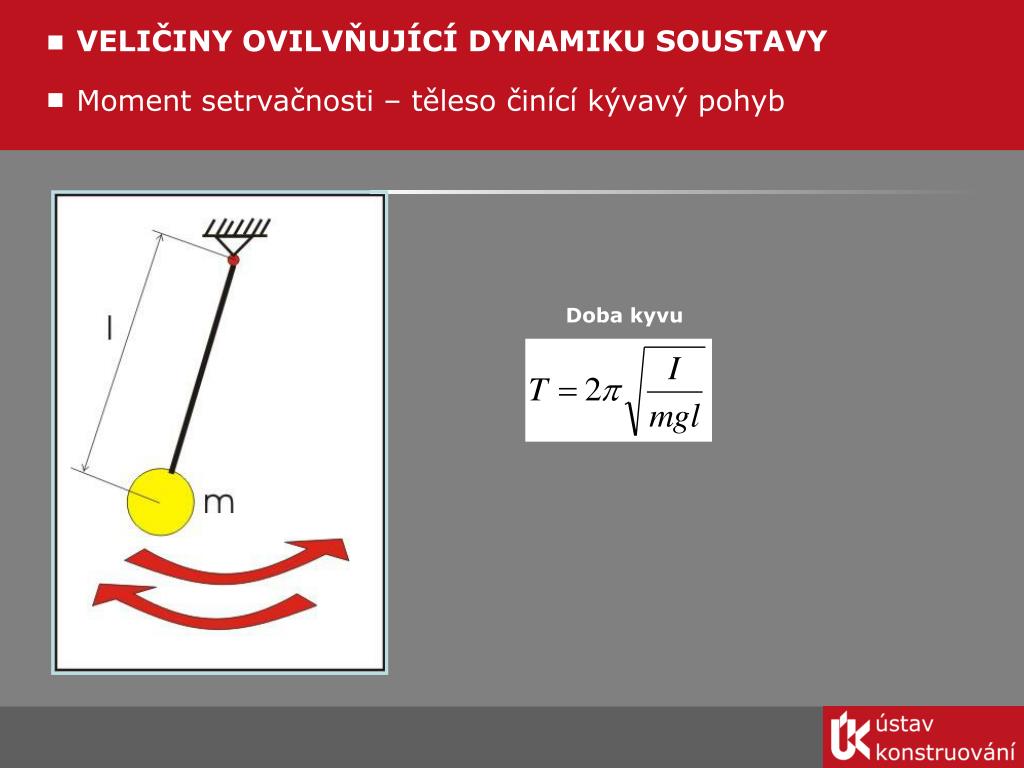

  3. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Moment setrvačnosti – těleso činící kývavý pohyb Doba kyvu

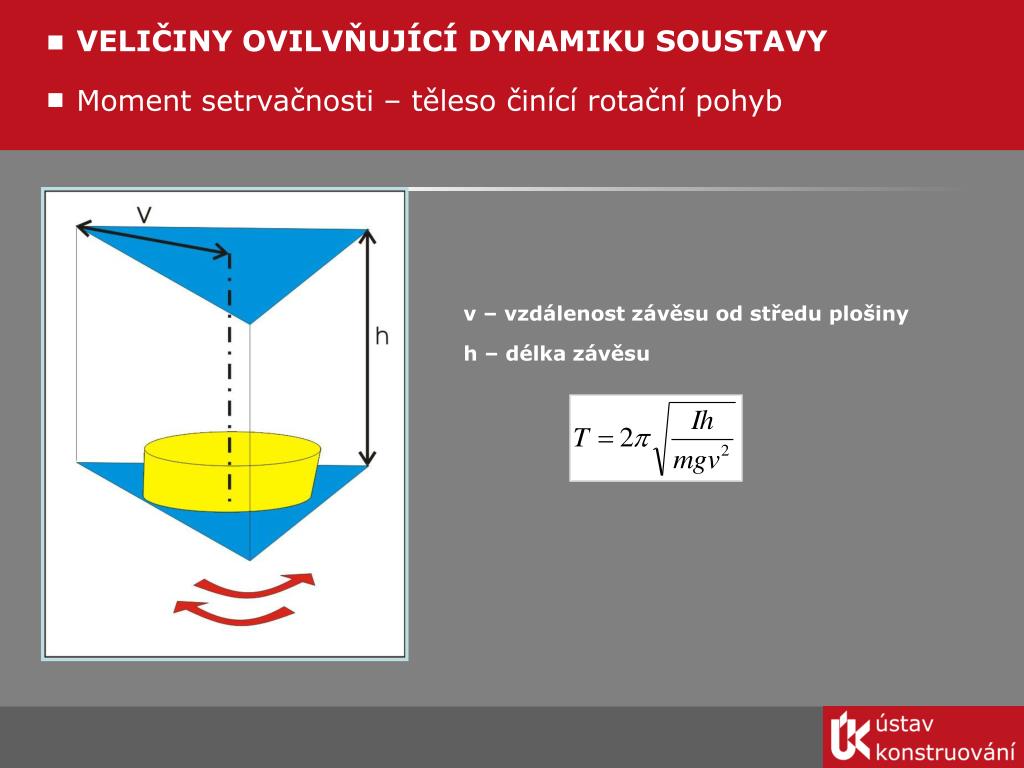

  4. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Moment setrvačnosti – těleso činící rotační pohyb v – vzdálenost závěsu od středu plošiny h – délka závěsu

  5. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Akumulátory energie - Pružiny využívá se pružných vlastností látek - plyn - pevné látky (kovy, plasty) - krut - ohyb pružiny - šroubová - listová - torzní tyče - spirálová - pneumatická

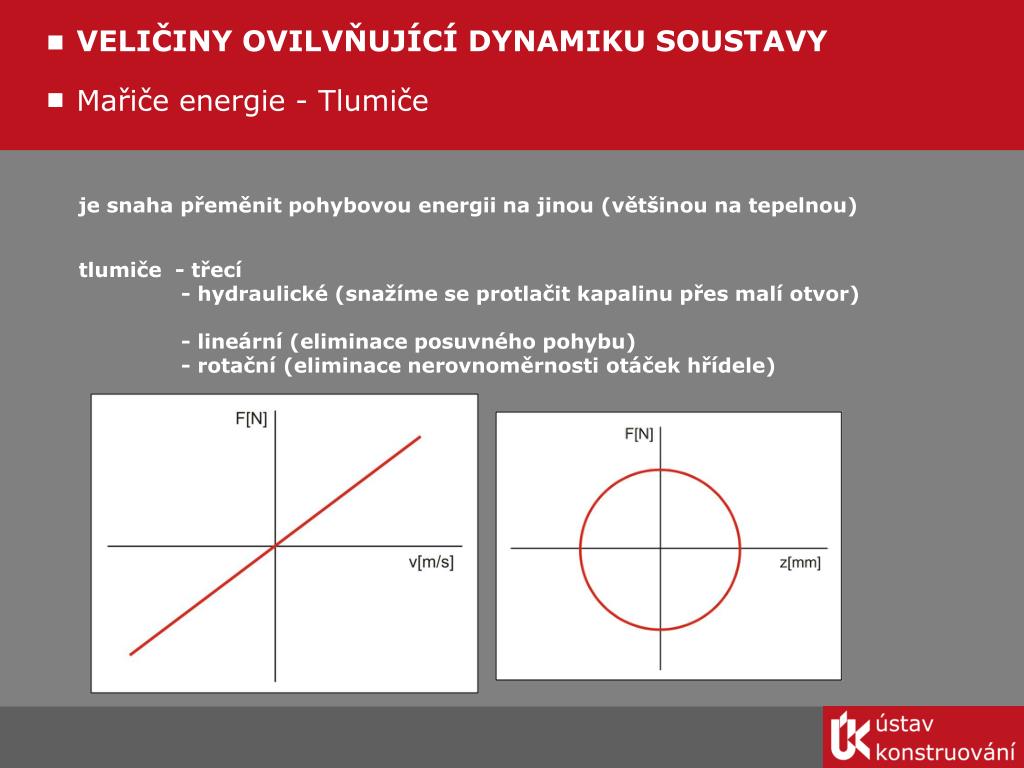

  6. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Mařiče energie - Tlumiče je snaha přeměnit pohybovou energii na jinou (většinou na tepelnou) tlumiče - třecí - hydraulické (snažíme se protlačit kapalinu přes malí otvor) - lineární (eliminace posuvného pohybu) - rotační (eliminace nerovnoměrnosti otáček hřídele)

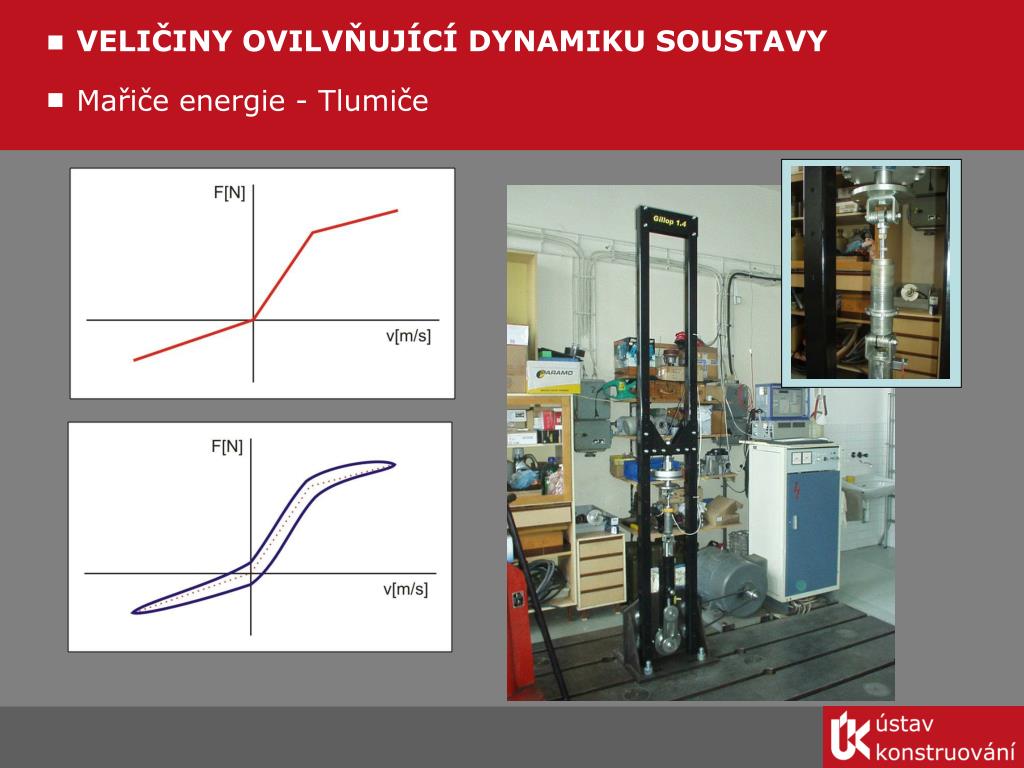

  7. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Mařiče energie - Tlumiče

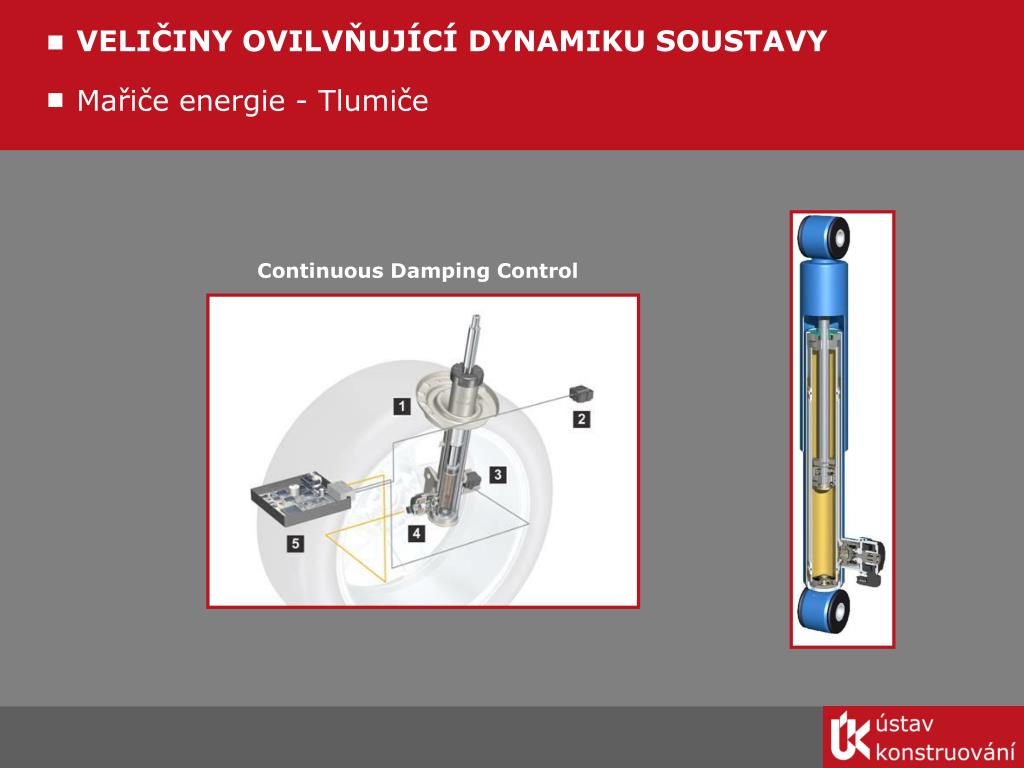

  8. VELIČINY OVILVŇUJÍCÍ DYNAMIKU SOUSTAVY Mařiče energie - Tlumiče Continuous Damping Control
