Presentation Transcript
slide1
PART 02 프로토콜

컴퓨터 네트워크

chapter 07 응용계층

임효택

slide2
PART 02 프로토콜 OSI 참조 모델 응용

7.1.1 세션 계층

  • 세션 계층의 개관
    • OSI 참조 모델 5계층에 해당
    • 전송 제어 기능을 상위 계층에 제공
    • 서비스 측면의 기능들을 제공하는 데 목적이 있다.
  • 제공 서비스
    • 기본적으로 연결형 서비스를 제공한다.
    • 전송되는 데이터의 순서는 중요한 의미를 가진다.
    • 지원되는 서비스의 종류가 많다.
    • 기능단위와 사용자가 필요한 기능단위를 선택하여 사용할 수 있다.
slide3
PART 02 프로토콜세션 계층
  • 연결형 서비스 과정
    • 연결 설정 단계, 데이터 전송 단계, 연결 해제 단계로 나눈다.
  • 세션 연결의 특성
    • (a) 트랜스포트와 세션 연결이 일대 일로 대응한다. (가장 일반적)
    • (b) 다시 새로운 세션 연결을 시작할 때 트랜스포트 연결을 그대로 사용

할수 있다.

    • (c) 하나의 세션 연결에 대하여 트랜스포트 연결이 중간에 해제되었다가

다시 연결되어 사용된다.

slide4
PART 02 프로토콜세션 계층
  • 대화 관리(Dialogue management)

[그림 7.2] 세션 계층의 데이터 전송 방식

slide5
PART 02 프로토콜

세션 계층

  • 동기(Synchronization)
    • 두 세션 사용자 간의 데이터를 교환하다가 문제가 발생하였을때

미리 정해 놓은 동기점으로 되돌아가 다시 시작하도록 하는 것.

    • 대동기점 ,소동기점

[그림 7.3] 세션 계층에서의 동기점

[그림 7.4] 대동기점과 소동기점

slide6
PART 02 프로토콜세션 계층
  • 액티비티(Activity)
    • 세션 사용자 간에 어떤 일의 논리적인 단위를 표시하기 위한 것.
    • 독립적인 특성을 가지며 영향을 받지 않는다.

[그림 7.5] 세션 계층 액티비티와 동기점

slide7
PART 02 프로토콜세션 계층
    • 토큰 (Token)
      • 어떠한 서비스를 수행할 수 있는 권리를 나타내는 것
        • 데이터토큰, 해제 토큰, 소동기 토큰, 대동기/액티비티 토큰
  • 서비스 프리미티브와 SPDU
    • 서비스 프리미티브는 ISO 8326 또는 X.215에 정의됨.
    • SPDU는 ISO8327, X.255에 정의 됨.
    • 에러검출 및 복구의 기능이 없다.

[그림 7.6]세션 계층에서 SPDU의 교환 예(연결 설정)

7 1 2 osi
PART 02 프로토콜 7.1.2 OSI 응용계층
  • 응용 서비스 요소
    • 응용 프로그램이 필요로 하는 최소의 단위를 응용 서비스 요소라 한다.
    • 엔티티 : 특정한 하나의 응용 프로그램에 필요한 통신 서비스 요소들의 결합형태

[그림 7.8] 응용 엔티티 구조

slide9
PART 02 프로토콜OSI 응용계층
  • SASE
    • FTAM (file access & management)
    • VT (virtual terminal)
    • MOTIS (message oriented text interchange system)
    • JTM (job transfer & manipulation)
    • RDA (remote database access)
    • 트랜젝션 처리
    • OSI 관리
  • CASE
    • ACSE (association control service element)
    • CCR (commitment concurrency & recovery)
    • ROS (remote operation service)
chapter 04
PART 02 프로토콜chapter 04 응용계층
  • 메시지 처리 시스템(MHS) 서비스
    • 대표적인 예 : 전자우편
  • 파일 전송, 접근과 관리(FTAM)
  • 디렉토리 서비스
    • 각 자원의 위치에 관계하는 명칭을 알고 필요한 어드레스를 요구하는 기능
  • 가상 터미널 서비스
    • 가상 터미널이 응용 프로그램 또는 터미널 이용자에게 제공하는 서비스
  • OSI 관리
  • 기타
transport service requirements of common apps
PART 02 프로토콜Transport service requirements of common apps

Time Sensitive

no

no

no

yes, 100’s msec

yes, few secs

yes, 100’s msec

yes and no

Application

file transfer

e-mail

Web documents

real-time audio/video

stored audio/video

interactive games

financial apps

Data loss

no loss

no loss

loss-tolerant

loss-tolerant

loss-tolerant

loss-tolerant

no loss

Bandwidth

elastic

elastic

elastic

audio: 5Kb-1Mb

video:10Kb-5Mb

same as above

few Kbps up

elastic

internet
PART 02 프로토콜Internet 응용 프로토콜과 트랜스포트 프로토콜

Application

layer protocol

smtp [RFC 821]

telnet [RFC 854]

http [RFC 2068]

ftp [RFC 959]

proprietary

(e.g. RealNetworks)

NSF

proprietary

(e.g., Vocaltec)

하부의 transport protocol

TCP

TCP

TCP

TCP

TCP or UDP

TCP or UDP

typically UDP

Application

e-mail

remote terminal access

Web

file transfer

streaming multimedia

remote file server

Internet telephony

7 2 tcp ip
Web page:

consists of “objects”

addressed by a URL

Web 페이지의 구성:

base HTML page, and

several referenced objects.

URL 의 두가지 구성요소 : host name and path name:

User agent for Web is called a browser:

MS Internet Explorer

Netscape Communicator

Server for Web is called Web server:

Apache (public domain)

MS Internet Information Server

PART 02 프로토콜

7.2 TCP/IP 응용

- Web

www.someSchool.edu/someDept/pic.gif

slide14
HTTP: HyperText Transfer Protocol

Web의 응용계층 프로토콜

client/server model

client:웹 객체를 요구하고, 받고, 디스플에이하는 브라우져

server:요구에 대한 응답으로 객체를 보내는 웹 서버

http1.0: RFC 1945

http1.1: RFC 2068

PART 02 프로토콜

HTTP

http request

Web client

http response

http request

Web Server

http response

Web client

slide15
http: TCP transport service:

클라이언트는 포트번호 80을 가진 서버로 TCP 연결을 시도

서버는 클라이언트의 TCP 연결을 받음

http 메시지가 (application-layer protocol messages) browser (http client) 와 Web server (http server) 사이에 교환

TCP 연결이 해제

http is “stateless”

서버는 과거의 클라이언트 요청에 관한 정보를 유지하지 않음

PART 02 프로토콜

HTTP

참고

“state”를 유지하는 프로토콜은 복잡하다!

  • 과거 기록이나 상태가 유지되어야 함
  • Server 또는 client가 고장이 나면, “state” 정보가 일관적이지 못할수도 있으며 다시 협의가 이루어져야 함
nonpersistent connection
사용자가 URL www.someSchool.edu/someDepartment/home.index 을 친다고 가정

1a.HTTP 클라이언트는 HTTP의 기본 포트 번호인 번호 80을 통해 www. someSchool.edu 서버로 TCP 연결을 시도

PART 02 프로토콜

Nonpersistent Connection

(home.index는 text와 10개의 jpeg image에 대한 링크를 가짐)

1b.http server는 port 80 번을 통해 요청을 “accepts” 하고 클라이언트에게 응답

2.HTTP 클라이언트는 1단계에서 설정된 TCP 연결의 소켓을 통해 서버에게 HTTP 요청 메시지를 보냄

3.HTTP 서버는 1단계에서 설정된 연결의 소켓을 통하여 요청 메시지를 받음. 저장 장치로부터/someDepartment/home.index 객체를 추출. HTTP 응답 메시지에 그 객체를 캡슐화. 응답 메시지를 소켓을 통해 클라이언트에게 보냄

time

nonpersistent connection1
5.HTTP 클라이언트는 응답 메시지를 받음. 클라이언트는 응답 메시지로부터 파일을 추출. HTML 파일을 파싱하고, 10개의 JPEG 객체에 대한 링크를 찾음

PART 02 프로토콜

Nonpersistent Connection

4.TTP 서버는 TCP에게 TCP 연결을 해제

6.그 이후에 참조되는 각 JPEG 객체에 대하여 위의 다섯 단계를 반복

time

non persistent http
PART 02 프로토콜

initiate TCP

connection

RTT

request

file

time to

transmit

file

RTT

file

received

time

time

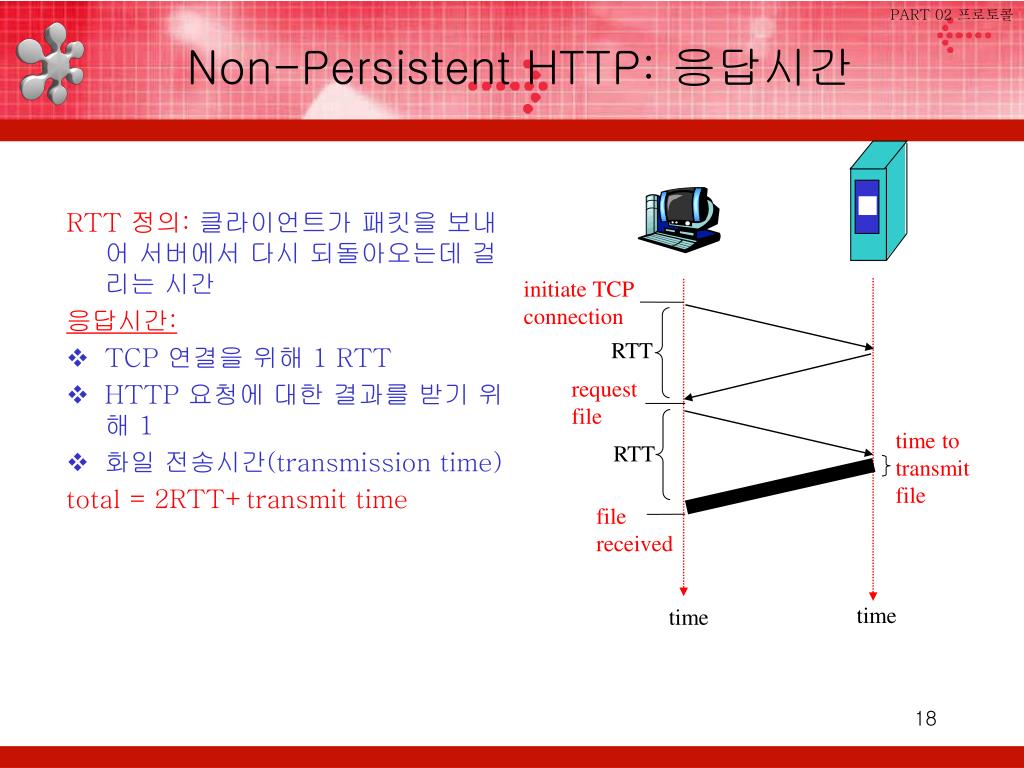

Non-Persistent HTTP: 응답시간

RTT 정의:클라이언트가 패킷을 보내어 서버에서 다시 되돌아오는데 걸리는 시간

응답시간:

  • TCP 연결을 위해 1 RTT
  • HTTP 요청에 대한 결과를 받기 위해 1
  • 화일전송시간(transmission time)

total = 2RTT+transmit time

persistent http
Nonpersistent HTTP :

객체당 2 RTT가 필요

각 TCP 연결에 대한 OS에 대한 부하

클라이언트는 링크된 객체를 가져오기 위해 자주 여러 개의 TCP 연결을 맺음

Persistent HTTP

서버는 HTTP 응답을 보낸 후 TCP 연결을 그대로 유지

이후의 HTTP 메시지는 이전의 TCP 연결을 통해 주고 받음

Persistent without pipelining:

클라이언트는 이전의 요청에 대한 응답을 받은 후에 새로운 요청을 하게 됨

각 객체에 대하여 1 RTT 필요

Persistent with pipelining:

HTTP/1.1에서기본으로 사용

클라이언트는 링크된 객체를 인식하게 되면 여러 개의 요청을 동시에 보냄

모든 링크된 객체에 대하여 약 1 RTT 필요

PART 02 프로토콜

Persistent HTTP
http request

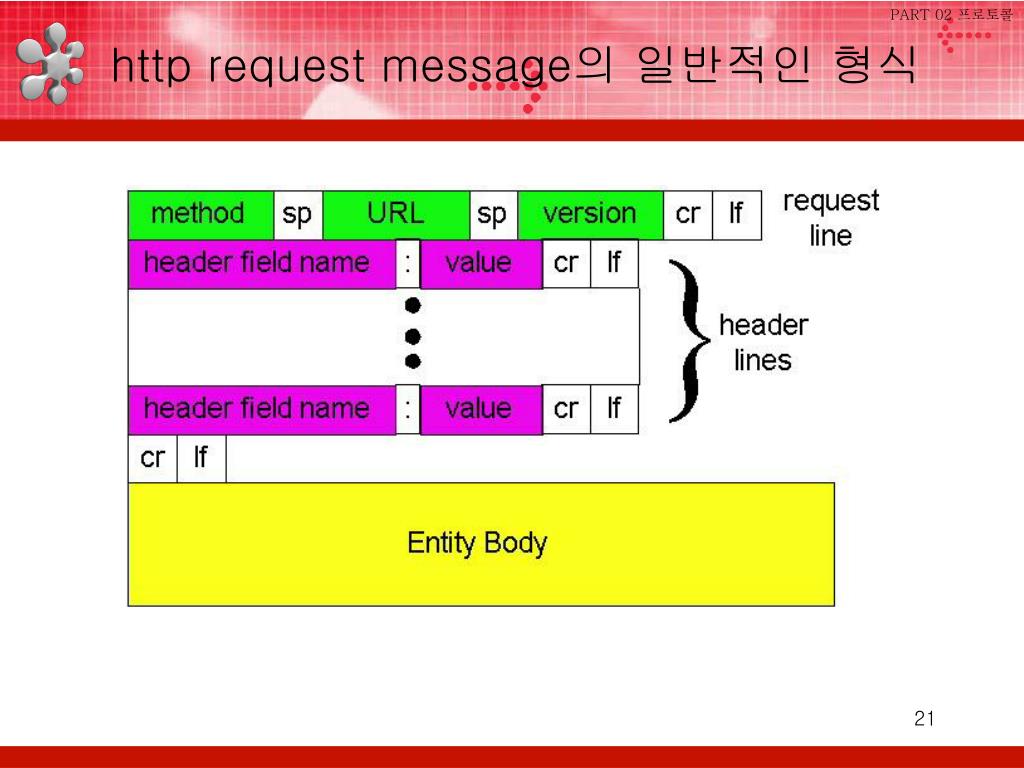

PART 02 프로토콜http 메시지 형식: request(요청)
  • http message의 두가지 타입: request, response
  • http request message:
    • ASCII (human-readable format)

request line

(GET, POST,

HEAD commands)

GET /somedir/page.html HTTP/1.0

User-agent: Mozilla/4.0

Accept: text/html, image/gif,image/jpeg

Accept-language:fr

(extra carriage return, line feed)

header

lines

Carriage return,

line feed

(메시지의 끝을 나타냄)

http response
PART 02 프로토콜http 메시지 형식: response(응답)

status line

(프로토콜 상태라인)

HTTP/1.0 200 OK

Date: Thu, 06 Aug 1998 12:00:15 GMT

Server: Apache/1.3.0 (Unix)

Last-Modified: Mon, 22 Jun 1998 …...

Content-Length: 6821

Content-Type: text/html

data data data data data ...

header

lines

data, e.g.,

requested

html file

http response1
200 OK

request succeeded, requested object later in this message

301 Moved Permanently

requested object moved, new location specified later in this message (Location:)

400 Bad Request

request message not understood by server

404 Not Found

requested document not found on this server

505 HTTP Version Not Supported

PART 02 프로토콜

http response 상태코드

응답 메시지 첫번째 라인의 상태코드

slide24
1. 어느 웹서버로 Telnet 명령어 실행:

PART 02 프로토콜

HTTP 실행해 보기

80번 포트로 TCP connection을 설정

(입력되는 데이터는 해당 서버의

80번 포트로 전송됨

telnet kowon.dongseo.ac.kr 80

2. GET http request 입력:

왼쪽 내용을 입력하고 Enter키

두번 치게 되면, GET 요청 메시지가

http 서버에 전송

GET /~htlim/ HTTP/1.1

Host: kowon.dongseo.ac.kr

3. 클라이언트는 http 서버가 보낸 응답 메시지를 보게됨

slide25
Telnet으로 해보기

Wireshark Protocol Anayzer 로분석하기

PART 02 프로토콜

HTTP 실행해 보기
web caches proxy server
PART 02 프로토콜Web Caches (proxy server)

웹 캐슁은 왜 하나?

  • 클라이언트 요청에 대한 응답시간 절감
  • 기관(institution) access link의 트래픽을 절감

origin

server

Proxy

server

웹 캐슁 개요

http request

http request

client

  • 사용자는 브라우저에 웹 캐슁 기능을 설정
  • 브라우저는 모든 HTTP 요청이 캐쉬로 전달됨
    • 원하는 객체는 캐쉬에 있으면캐쉬는 그 객체를 리턴
    • 그렇지 않으면 캐쉬는 원래의 서버에게 객체에 대한 요청을 보내고, 객체를 받으면 클라이언트에게 보냄

http response

http response

http request

http request

http response

http response

client

origin

server

web caches proxy server1
가정:캐쉬는 클라이언트 와 같은 네트워크 에 위치

원하는 객체가 캐쉬에 있으면 응답시간이 작아짐

원격 서버로의 트래픽이 절감

PART 02 프로토콜

Web Caches (proxy server)

origin

servers

public

Internet

1.5 Mbps

access link

학과 네트워크

10 Mbps LAN

학과 캐쉬

slide28

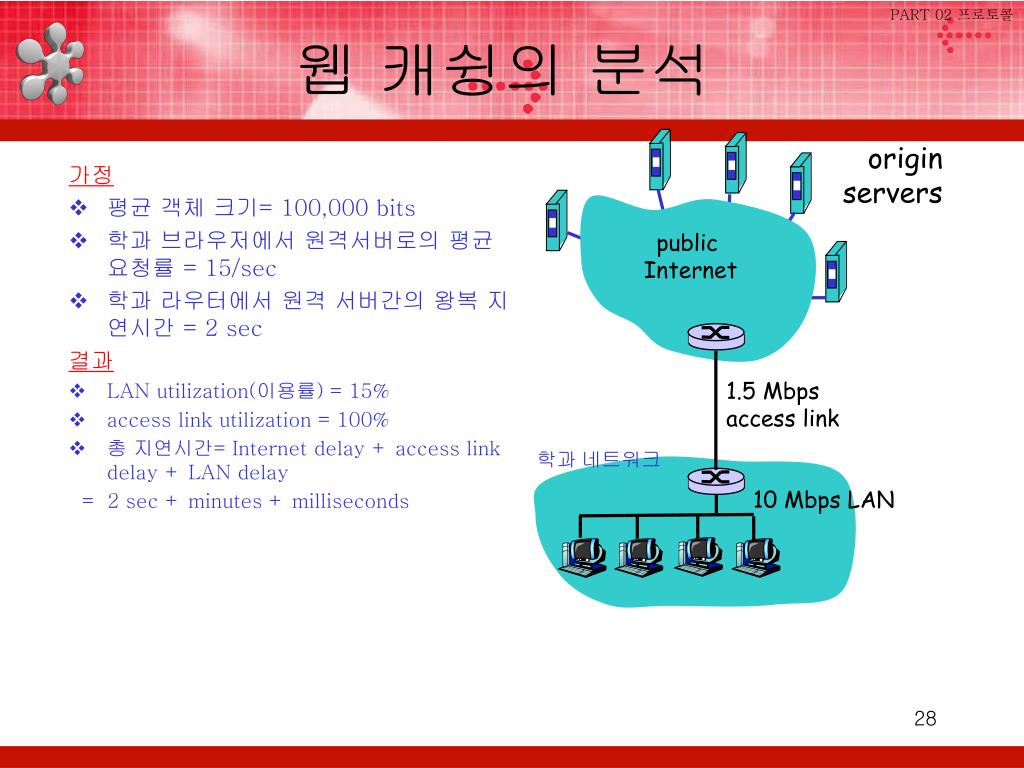

가정

평균 객체 크기= 100,000 bits

학과 브라우저에서 원격서버로의 평균 요청률 = 15/sec

학과 라우터에서 원격 서버간의 왕복 지연시간 = 2 sec

결과

LAN utilization(이용률) = 15%

access link utilization = 100%

총 지연시간= Internet delay + access link delay + LAN delay

= 2 sec + minutes + milliseconds

PART 02 프로토콜

웹 캐슁의 분석

origin

servers

public

Internet

1.5 Mbps

access link

학과 네트워크

10 Mbps LAN

slide29
해결방안 1

access link의대역폭을 증가(예: 10 Mbps)

결과

LAN utilization(이용률) = 15%

access link utilization = 15%

총 지연시간= Internet delay + access link delay + LAN delay

= 2 sec + msecs + msecs

문제점

access link의대역폭을 증가로 인한 비용 증가

PART 02 프로토콜

웹 캐슁의 분석

origin

servers

public

Internet

10 Mbps

access link

학과 네트워크

10 Mbps LAN

slide30
해결방안 2

웹 캐쉬 설치

가정: hit rate is .4

결과

40% 객체 요청이 캐쉬에서 바로 해결

60% 객체 요청은 원격의 서버에서 해결

access link utilization은 60%로 감소, 결과적으로 무시할만한 지연시간(가령 10 msec)

총 평균 지연시간 = Internet delay + access link delay + LAN delay = .6*(2.01) secs + .4*milliseconds < 1.4 secs

PART 02 프로토콜

웹 캐슁의 분석

origin

servers

public

Internet

1.5 Mbps

access link

학과 네트워크

10 Mbps LAN

학과 캐쉬

ftp file transfer protocol
transfer file to/from remote host

client/server model

client: side that initiates transfer (either to/from remote)

server: remote host

ftp: RFC 959

ftp server: port 21

PART 02 프로토콜

FTP

user

interface

FTP

client

FTP

server

local file

system

FTP(File Transfer Protocol)

file transfer

사용자

remote file

system

ftp control data tcp connection
ftp client 는 ftp server의 TCPport 번호 21에 연결시도

두개의 TCP connection 설정:

Control Connection: 클라이언트와 서버간의 명령어와 응답 메시지 교환

“out of band control”

Data Connection: 클라이언트와 서버간의 파일 데이터 교환

PART 02 프로토콜

TCP control connection

port 21

TCP data connection

port 20

FTP

client

FTP

server

FTP: Control, Data TCP connection
ftp commands responses
명령어(command) 예:

control connection 상에서 ASCII text 형태로 클라이언트에서 서버로 전송

USER username

PASS password

LIST: 현재 디렉토리내의 화일목록 표시

RETR filename: 파일 가져오기

STOR filename: 파일 보내기

응답 코드 예

상태코드와 설명(HTTP와 유사)

331 Username OK, password required

125 data connection already open; transfer starting

425 Can’t open data connection

452 Error writing file

PART 02 프로토콜

ftp commands, responses
tcp connection establishment
TCP Connection Establishment

PART 02 프로토콜

slide35
PART 02 프로토콜

Ethereal Captured Screen For FTP

the flow of the captured packets control connection
The Flow of the Captured Packets-Control connection

PART 02 프로토콜

  • Works Done here
  • Send username seongyee
  • Response with 331 (PasswordRequired)
  • Send password password
  • Response with 230 (Successful Login)
  • Change Directory with CWD
  • Response with 250 (CWD command successed)
  • List Current Directory with PWD
  • Response with 257 (List Current Directory)
  • Set the data type to I
  • Response with 200 (Type Set to I)
  • Set to Passive Mode
  • Response with 277(Entering Passive Mode)
  • Download Chap2.ppt by sending STOR Command
  • Response with 125(Data Connection Opened)
  • Response with 226(Transfer complete)

Data Connection

Explain Next Slide

packet capture for data connection
Packet Capture For Data Connection

PART 02 프로토콜

Another TCP connection where 192.168.112.94:3287 to 203.241.187.71:1163

Established For data connection

chapter 041
PART 02 프로토콜chapter 04 응용계층

E-mail(전자메일)

  • 컴퓨터 사용자가 동일한 컴퓨터 또는 네트워크에 연결된 다른 컴퓨터 사용자와

보통의 메일 서비스를 전산망 상에서 온라인으로 사용할 수 있는 서비스.

  • TCP/IP는 전자메일을 주고받기 위한 SMTP를 정의한다.
  • [그림 7.14]은 TCP/IP를 사용한 전자메일의 전체적인 구성도를 보여준다.

[그림 7.14] 인터넷 전자메일의 구성

slide39
세가지 주요 구성요소:

사용자 에이젼트(user agent )

메일 서버(mail server )

SMTP(simple mail transfer protocol)

User Agent

“mail reader”

메일 메시지를 작성, 편집, 읽는 기능포함

예: Eudora, Outlook, elm, Netscape Messenger

송신/수신되는 메시지는 서버에 저장

PART 02 프로토콜

user

agent

user

agent

user

agent

user

agent

user

agent

user

agent

SMTP

SMTP

SMTP

mail

server

mail

server

mail

server

outgoing

message queue

user mailbox

전자 메일
electronic mail mail servers
Mail Servers

Mailbox: 수신 메시지를 포함(아직 읽혀지지 않은 메일)

message queue: 송신하게 될 mail message 포함

smtp protocol : 서버간의 메일 전송 프로토콜

client: 송신측 mail server

server: 수신측 mail server

PART 02 프로토콜

user

agent

user

agent

user

agent

user

agent

user

agent

user

agent

SMTP

SMTP

SMTP

mail

server

mail

server

mail

server

Electronic Mail: mail servers
slide41
PART 02 프로토콜 SMTP
  • SMTP 동작
    • SMTP 동작의 세 가지 단계
      • SMTP 클라이언트와 서버 간의 연결이 확립된다.
      • 전자메일이 연결을 따라 전송된다.
      • 연결이 해제된다.
  • SMTP Command , Reply
slide42
PART 02 프로토콜SMTP 동작예

S: 220 hamburger.edu

C: HELO crepes.fr

S: 250 Hello crepes.fr, pleased to meet you

C: MAIL FROM: <[email protected]>

S: 250 [email protected] Sender ok

C: RCPT TO: <[email protected]>

S: 250 [email protected] ... Recipient ok

C: DATA

S: 354 Enter mail, end with "." on a line by itself

C: Do you like ketchup?

C: How about pickles?

C: .

S: 250 Message accepted for delivery

C: QUIT

S: 221 hamburger.edu closing connection

slide43
PART 02 프로토콜SMTP 동작 이해하기
  • telnet servername 25
  • 서버로부터 220 reply 을 받음
  • HELO, MAIL FROM, RCPT TO, DATA, QUIT 명령어 입력

- 위 절차로 email agent 사용하지 않고 email을 전송할 수 있다

slide45
SMTP 동작 흐름

PART 02 프로토콜

  • Steps
  • Open TCP connection to port 25 of the server
  • Server Response with code 220 (Service Ready)
  • Client send command EHLO (Client authentication)
  • Server Response with code 250 (OK)
  • Client send command AUTH PLAIN
  • Server Response with code 235 (Authentication successes)
  • Sender send command MAIL ( Enter sender name)
  • Server Response with code 250 (OK)
  • Sender send command RCPT TO ( Enter recipient name)
  • Server Response with code 250 (OK)
  • Sender send command DATA (Beginning Transmission)
  • Server Response with code 354 (Start Email Input)
  • Sender send command Message Body (The body of the msg)
  • Server Response with code 250 (OK)
  • TCP Connection Closed
mail access protocols
Mail access protocol: 메일 서버로부터 이메일 가져오는 프로토콜

POP: Post Office Protocol [RFC 1939]

authorization (agent <-->server) and download

IMAP: Internet Mail Access Protocol [RFC 1730]

more features (more complex)

manipulation of stored msgs on server

HTTP: Hotmail , Yahoo! Mail, etc.

PART 02 프로토콜

user

agent

user

agent

sender’s mail

server

SMTP

Mail access protocols

SMTP

POP3 or

IMAP

receiver’s mail

server

pop3 protocol
인증단계

client commands:

user: declare username

pass: password

server responses

+OK

-ERR

처리단계, client:

list: list message numbers

retr: retrieve message by number

dele: delete

quit

PART 02 프로토콜

S: +OK POP3 server ready

C: user alice

S: +OK

C: pass hungry

S: +OK user successfully logged on

POP3 protocol

C: list

S: 1 498

S: 2 912

S: .

C: retr 1

S: <message 1 contents>

S: .

C: dele 1

C: retr 2

S: <message 1 contents>

S: .

C: dele 2

C: quit

S: +OK POP3 server signing off

7 2 4 dns
PART 02 프로토콜 7.2.4 DNS
  • DNS (Domain Name System)
    • 많은 도메인 네임 서버가 계층적으로 구성된 분산 데이터베이스
    • IP주소는 사람이 기억하기에 어려워 기억하기 쉽게 바꾸어 놓은 것이

도메인 이름이다.

    • Domain Name을 IP 주소로 또는 그 반대로 바꿔 주는 것을

DNS(Domain Name System)이라 한다.

    • 도메인 네임
      • 도메인 네임의 구조 : 호스트 이름. 소속단체. 단체성격. 소속국가
slide49
PART 02 프로토콜

Root DNS Servers

org DNS servers

edu DNS servers

com DNS servers

poly.edu

DNS servers

umass.edu

DNS servers

pbs.org

DNS servers

yahoo.com

DNS servers

amazon.com

DNS servers

분산, 계층화된 데이타베이스

클라이언트가 www.amazon.com에 대한 IP주소를 알고자 할때;

  • 클라이언트는 com DNS서버를 알기위해 루트서버에게 질의
  • 클라이언트는 amazon.com DNS서버를 알기위해 com DNS 서버에게 질의
  • 클라이언트는 www.amazon.com 의 IP주소를 알기위해 amazon.com DNS 서버에게 질의
slide51
cs.dongseo.ac.kr가 gaia.cs.umass.edu의 IP 주소를 원할때

DNS Caching 지연시간을 줄이기 위해 사용

PART 02 프로토콜

local DNS server

Kowon.dongseo.ac.kr

DNS 예제

root DNS server

2

3

TLD DNS server

4

5

6

7

1

8

authoritative DNS server

dns.cs.umass.edu

requesting host

cs.dongseo.ac.kr

gaia.cs.umass.edu

ad
