PodstawyTechniki Cyfrowej

Wykład 8: Projektowanie synchronicznych układów sekwencyjnych

Dr inż. Marek Mika

Państwowa Wyższa Szkoła Zawodowa

im. Jana Amosa Komeńskiego

W Lesznie


Plan

  • Minimalizacja automatu

    • zasady

    • przykłady

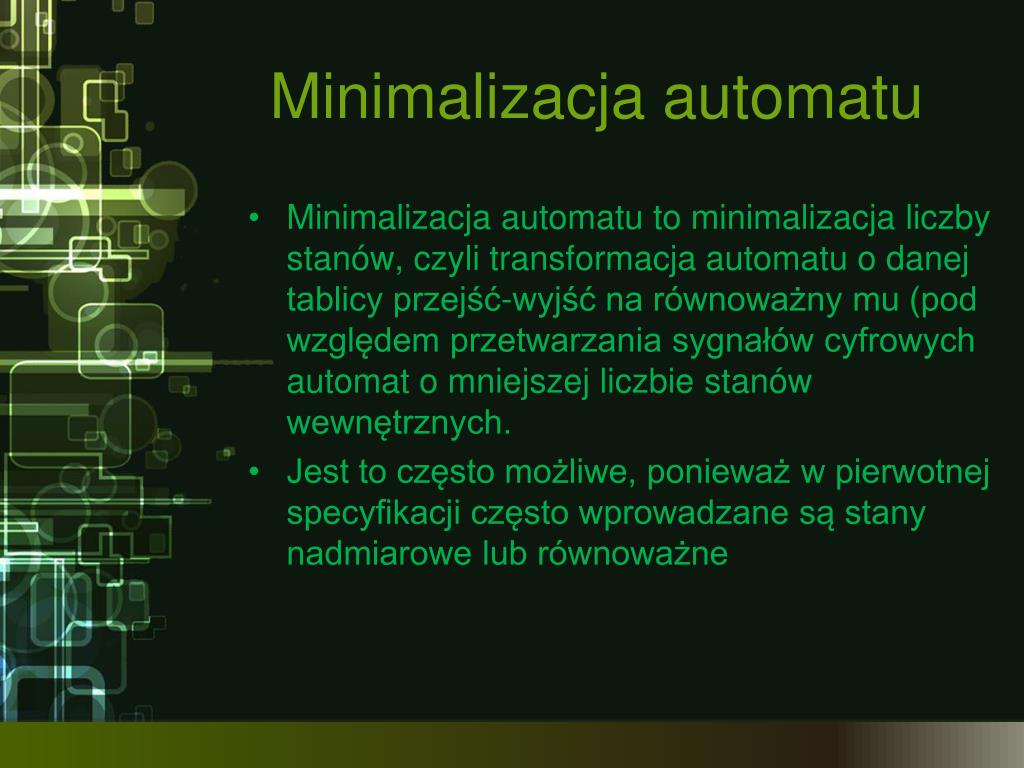

Minimalizacja automatu

  • Minimalizacja automatu to minimalizacja liczby stanów, czyli transformacja automatu o danej tablicy przejść-wyjść na równoważny mu (pod względem przetwarzania sygnałów cyfrowych automat o mniejszej liczbie stanów wewnętrznych.

  • Jest to często możliwe, ponieważ w pierwotnej specyfikacji często wprowadzane są stany nadmiarowe lub równoważne

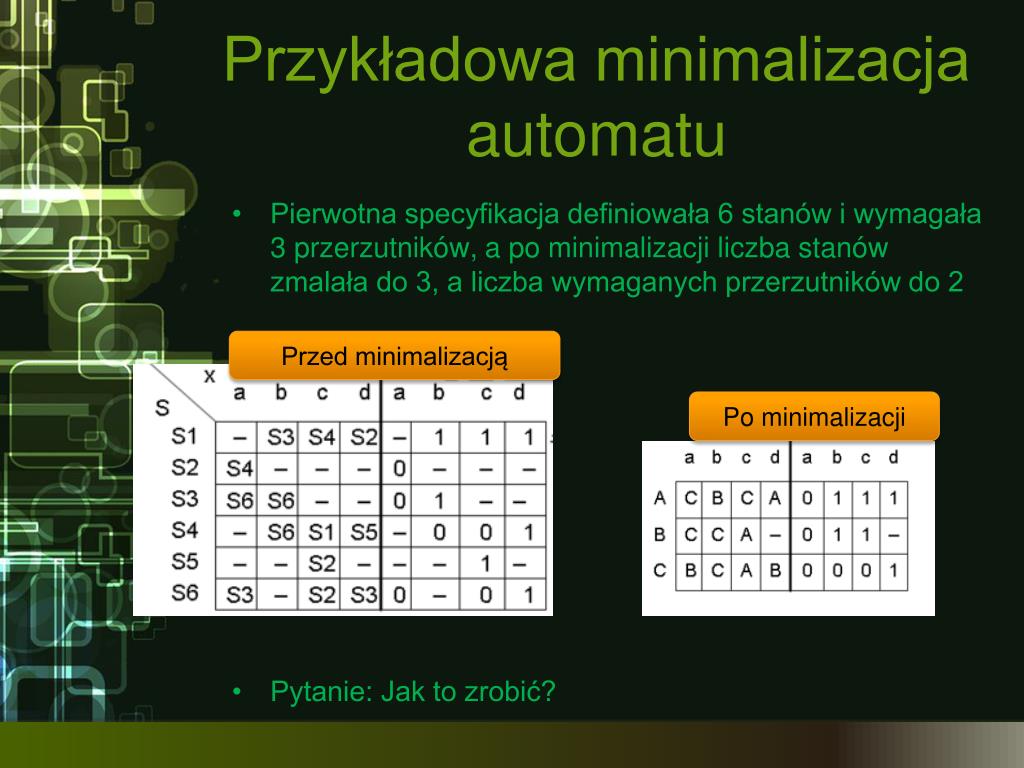

Przykładowa minimalizacja automatu

  • Pierwotna specyfikacja definiowała 6 stanów i wymagała 3 przerzutników, a po minimalizacji liczba stanów zmalała do 3, a liczba wymaganych przerzutników do 2

  • Pytanie: Jak to zrobić?

Przed minimalizacją

Po minimalizacji

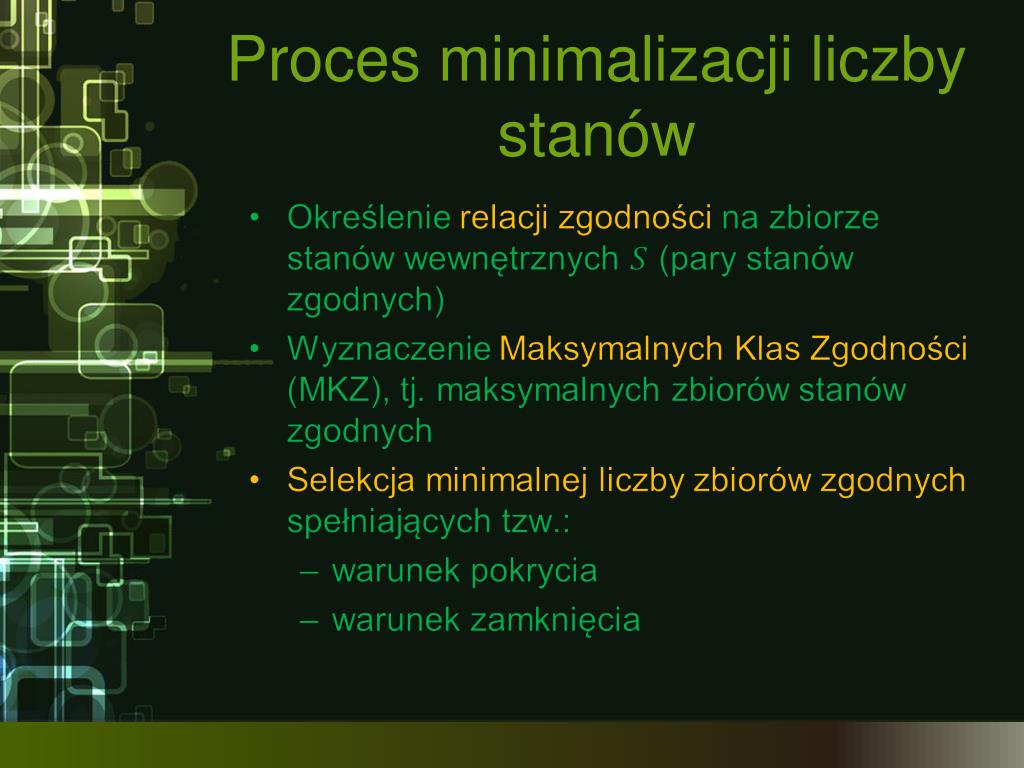

Proces minimalizacji liczby stanów


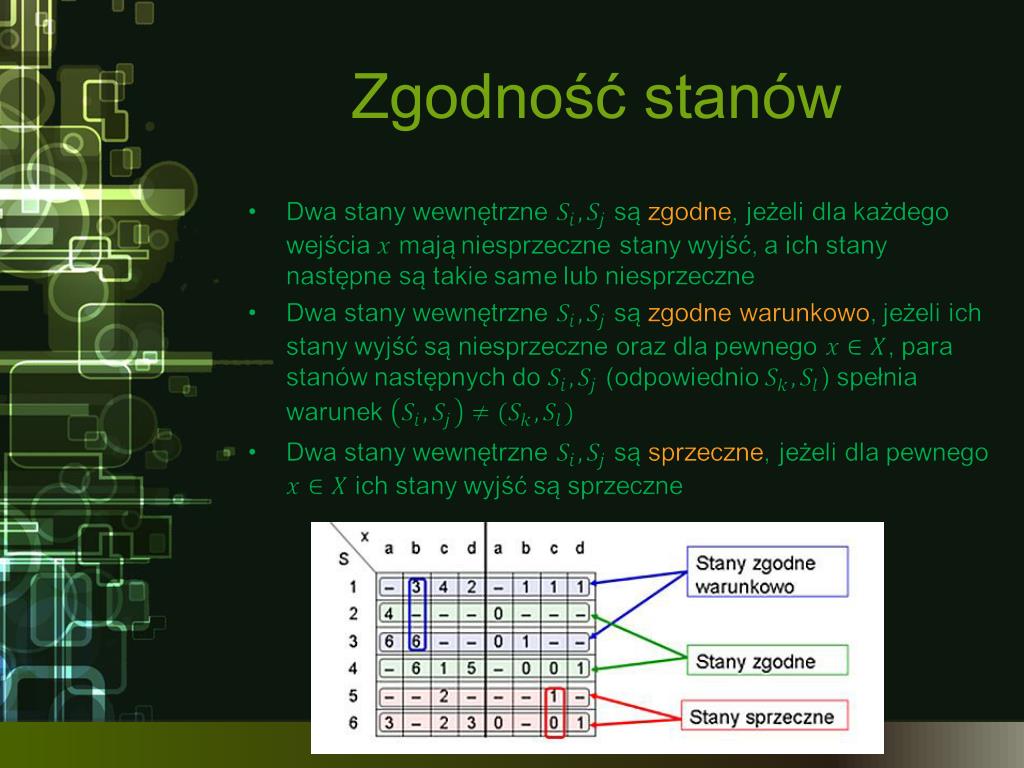

Zgodność stanów

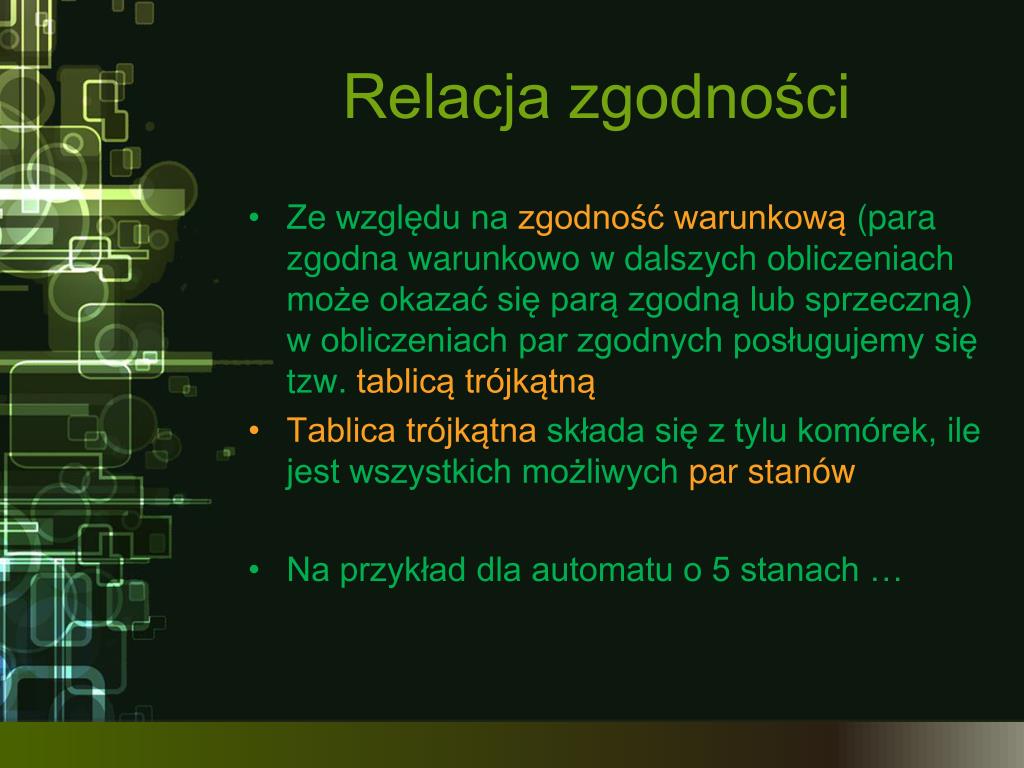

Relacja zgodności

  • Ze względu na zgodność warunkową (para zgodna warunkowo w dalszych obliczeniach może okazać się parą zgodną lub sprzeczną) w obliczeniach par zgodnych posługujemy się tzw. tablicą trójkątną

  • Tablica trójkątna składa się z tylu komórek, ile jest wszystkich możliwych par stanów

  • Na przykład dla automatu o 5 stanach …

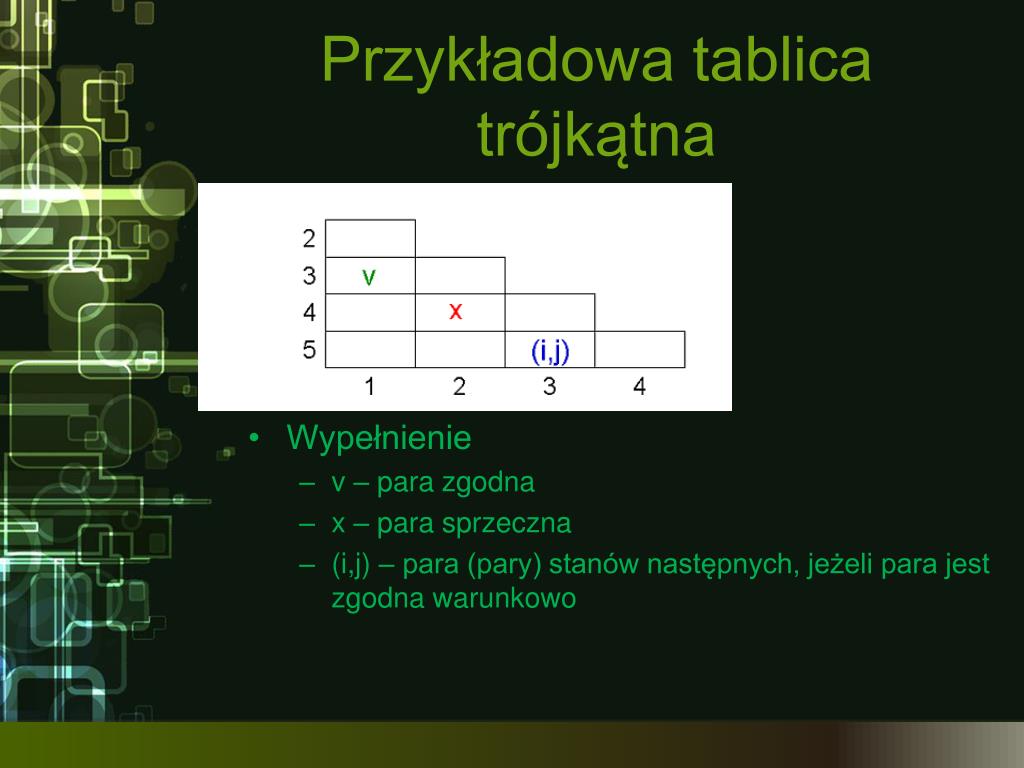

Przykładowa tablica trójkątna

  • Wypełnienie

    • v – para zgodna

    • x – para sprzeczna

    • (i,j) – para (pary) stanów następnych, jeżeli para jest zgodna warunkowo

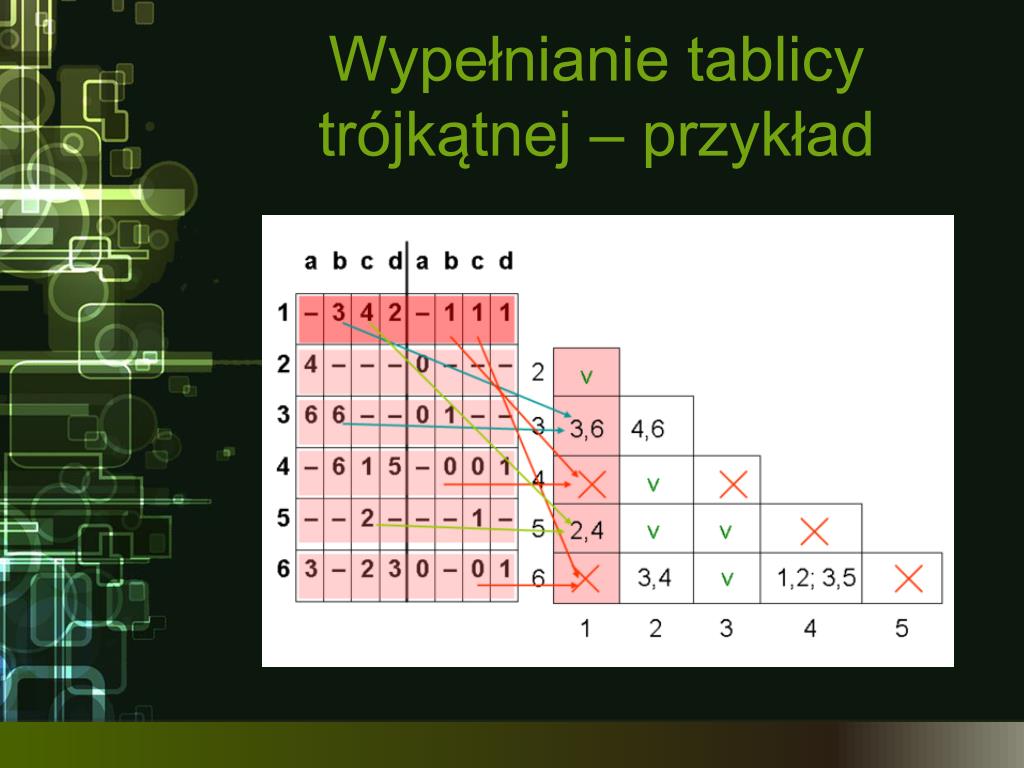

Wypełnianie tablicy trójkątnej – przykład

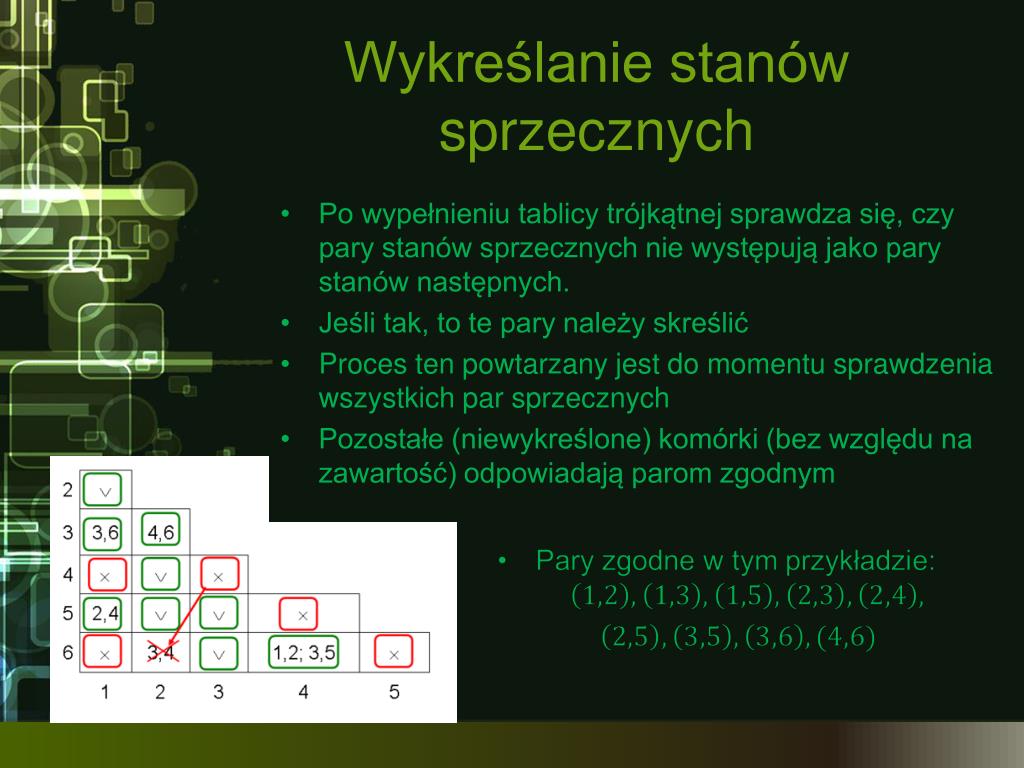

Wykreślanie stanów sprzecznych

  • Po wypełnieniu tablicy trójkątnej sprawdza się, czy pary stanów sprzecznych nie występują jako pary stanów następnych.

  • Jeśli tak, to te pary należy skreślić

  • Proces ten powtarzany jest do momentu sprawdzenia wszystkich par sprzecznych

  • Pozostałe (niewykreślone) komórki (bez względu na zawartość) odpowiadają parom zgodnym

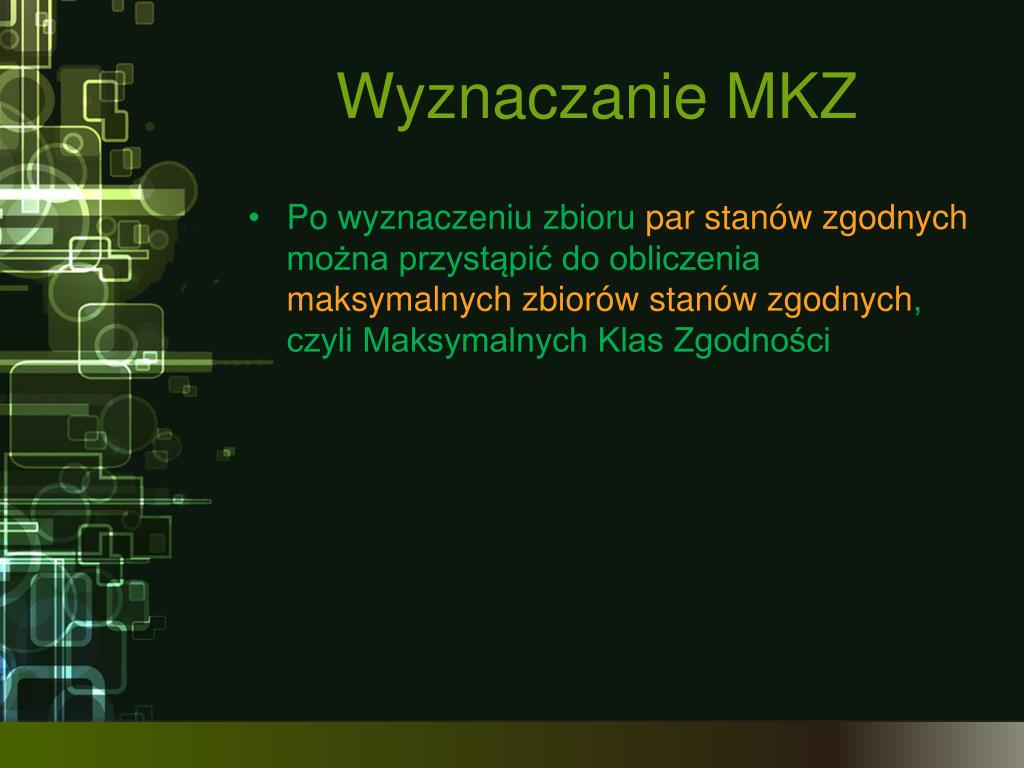

Wyznaczanie MKZ

  • Po wyznaczeniu zbioru par stanów zgodnych można przystąpić do obliczenia maksymalnych zbiorów stanów zgodnych, czyli Maksymalnych Klas Zgodności

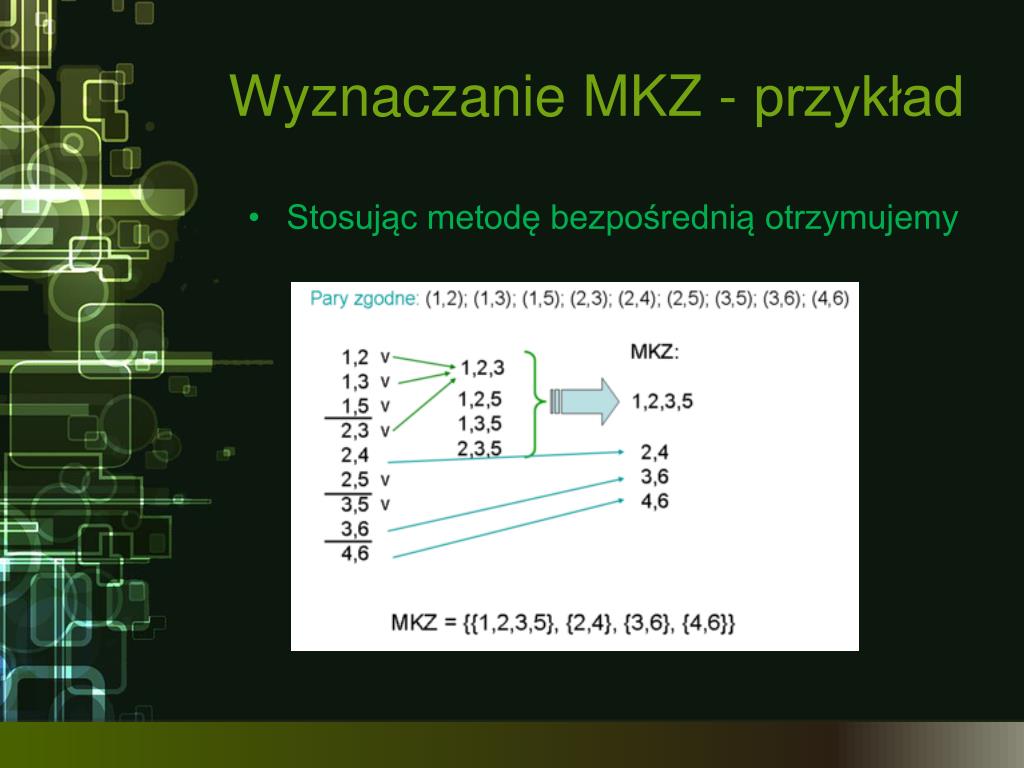

Wyznaczanie MKZ - przykład

  • Stosując metodę bezpośrednią otrzymujemy

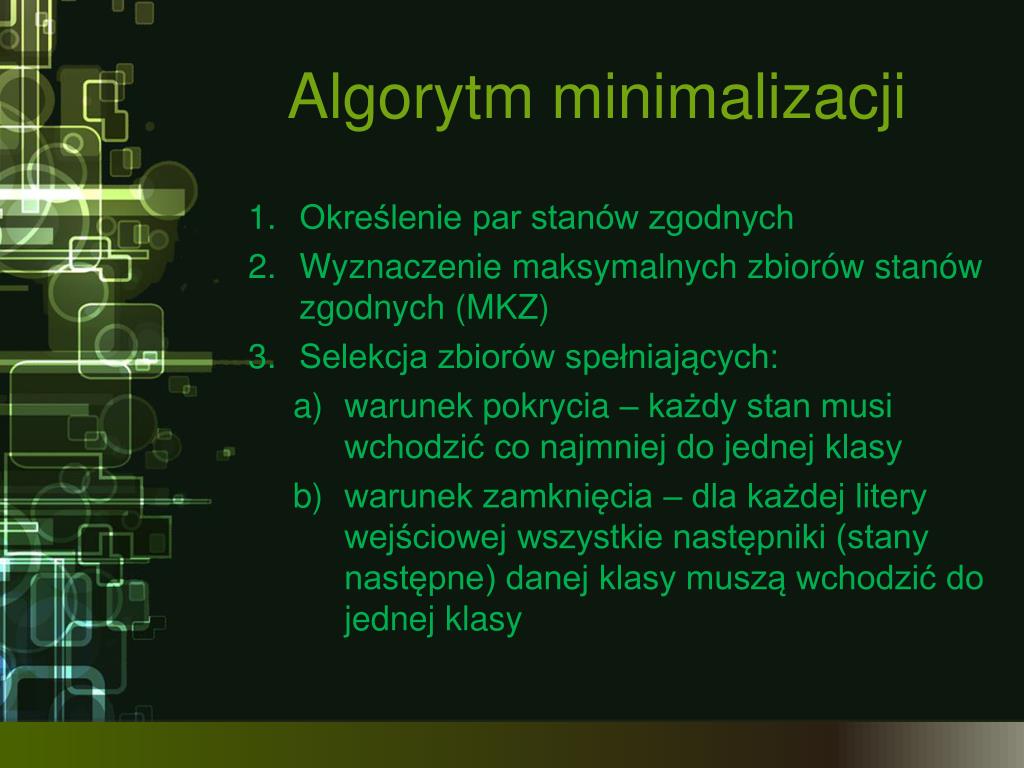

Algorytm minimalizacji

  • Określenie par stanów zgodnych

  • Wyznaczenie maksymalnych zbiorów stanów zgodnych (MKZ)

  • Selekcja zbiorów spełniających:

    • warunek pokrycia – każdy stan musi wchodzić co najmniej do jednej klasy

    • warunek zamknięcia – dla każdej litery wejściowej wszystkie następniki (stany następne) danej klasy muszą wchodzić do jednej klasy


Warunek pokrycia - przykład

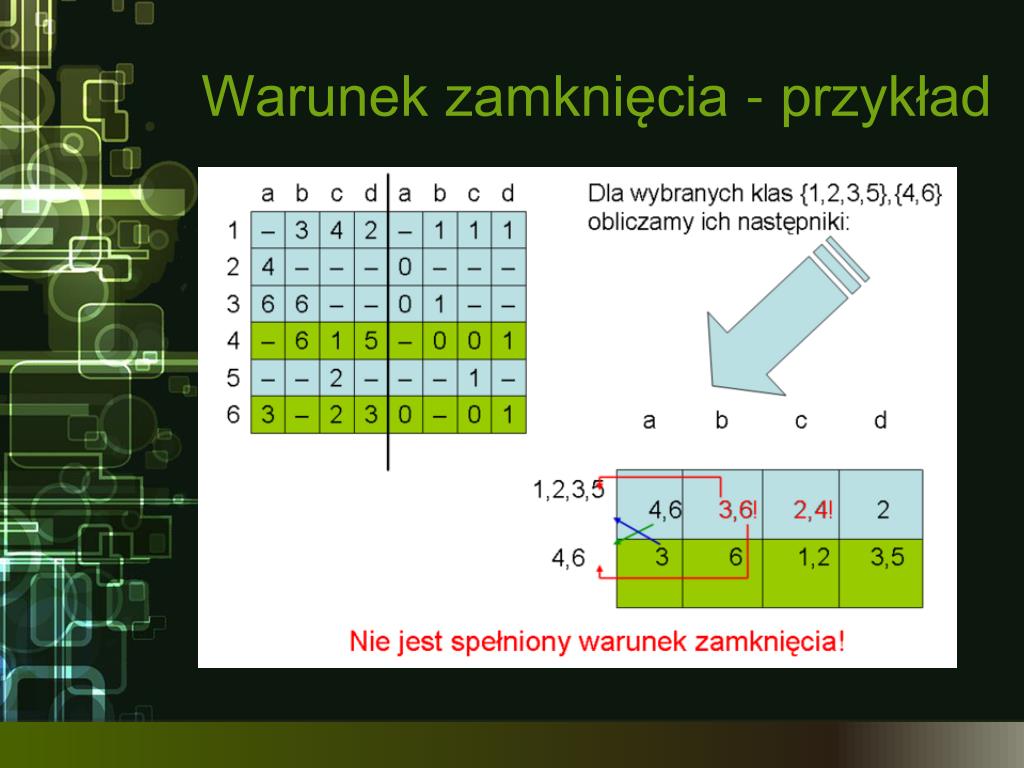

Warunek zamknięcia - przykład


Warunek pokrycia i zamknięcia – druga próba

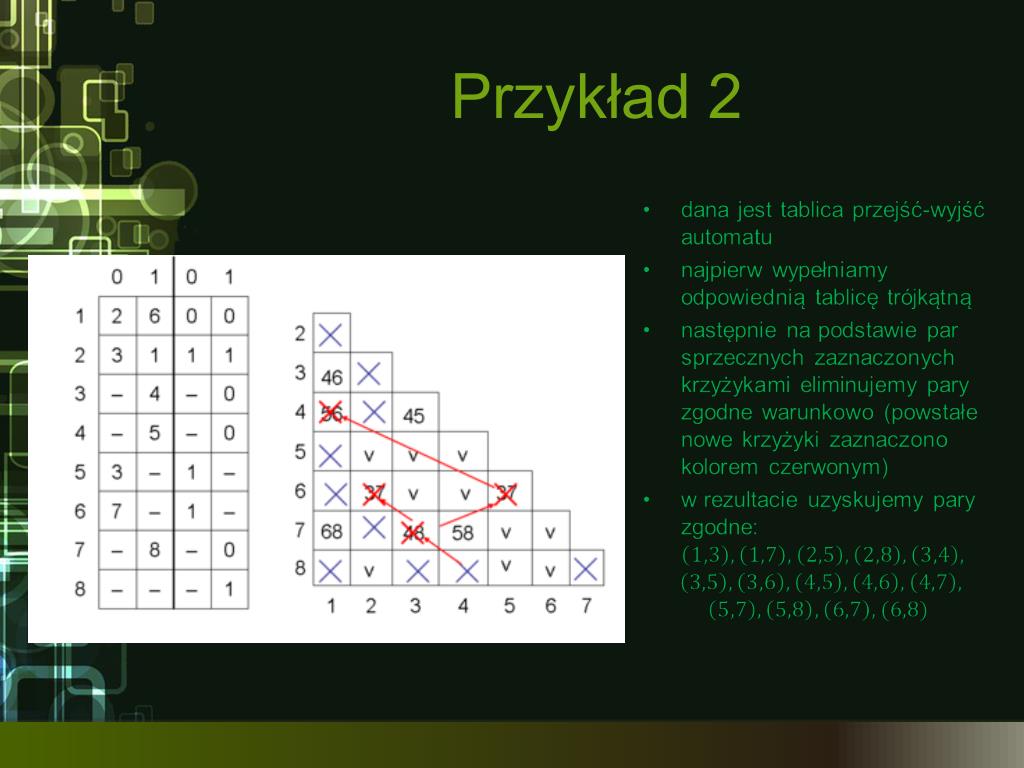

Przykład 2

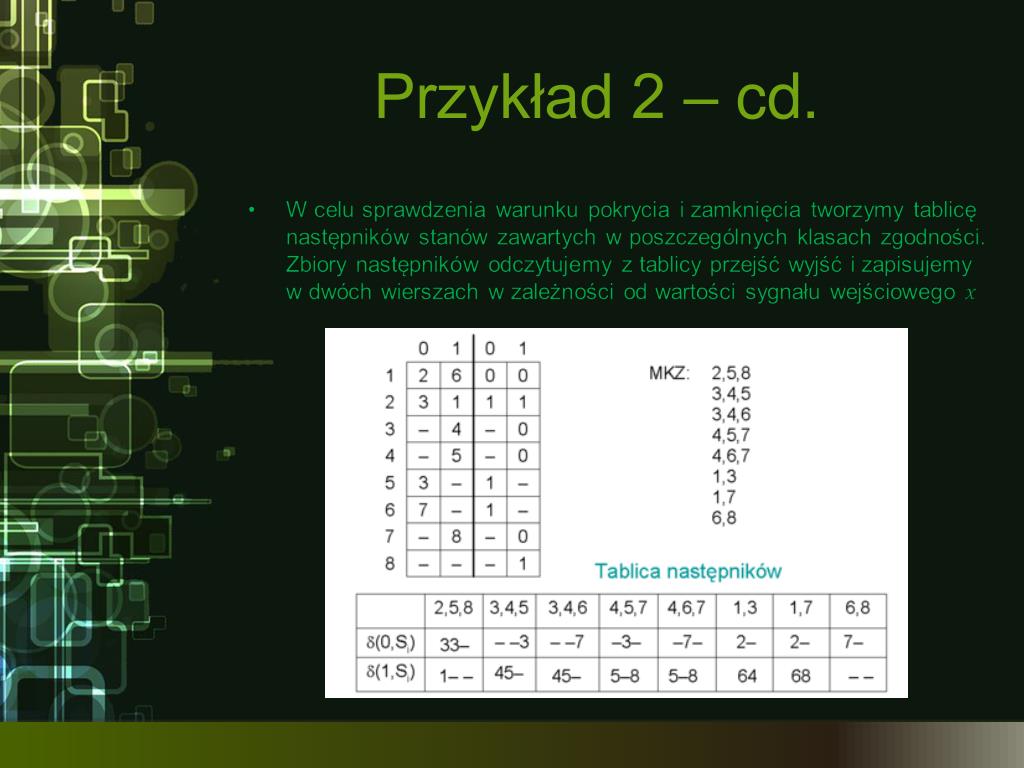

Przykład 2 – cd.

  • Wyznaczenie metodą bezpośrednią MKZ

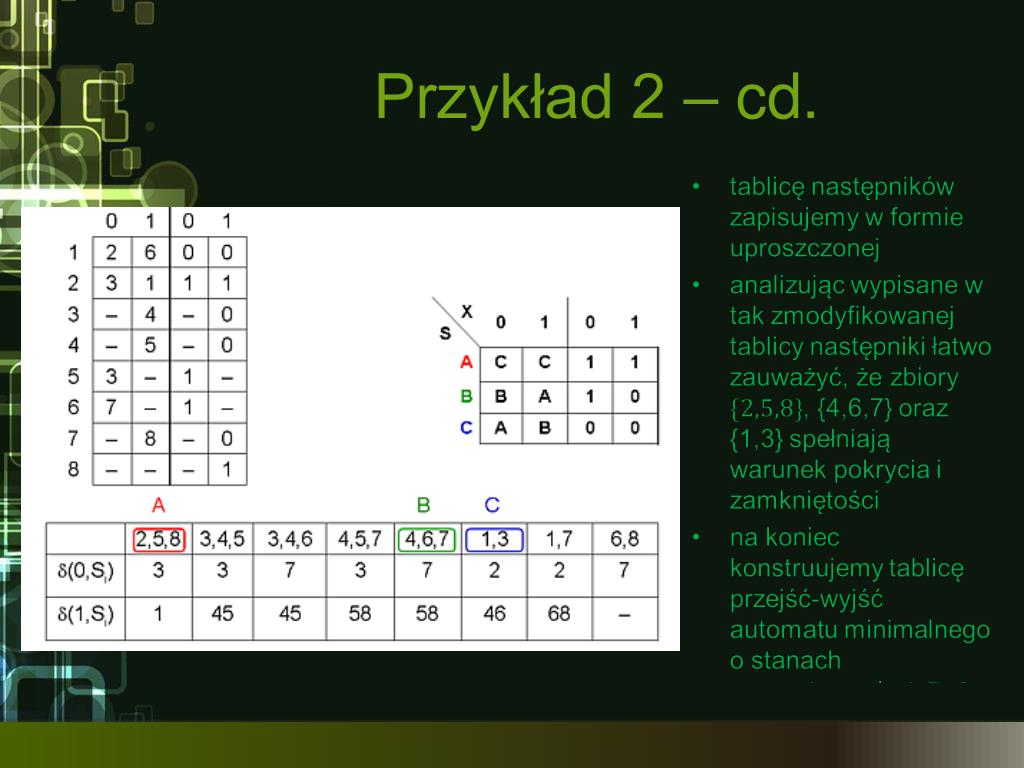

Przykład 2 – cd.


Przykład 2 – cd.

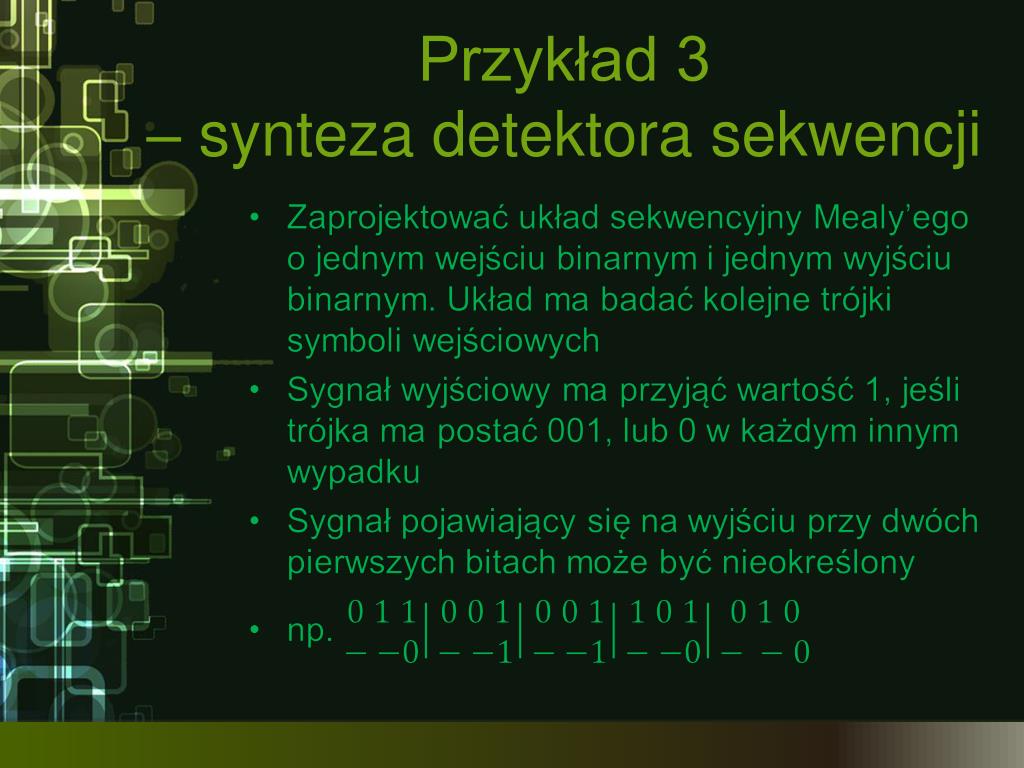

Przykład 3 – synteza detektora sekwencji

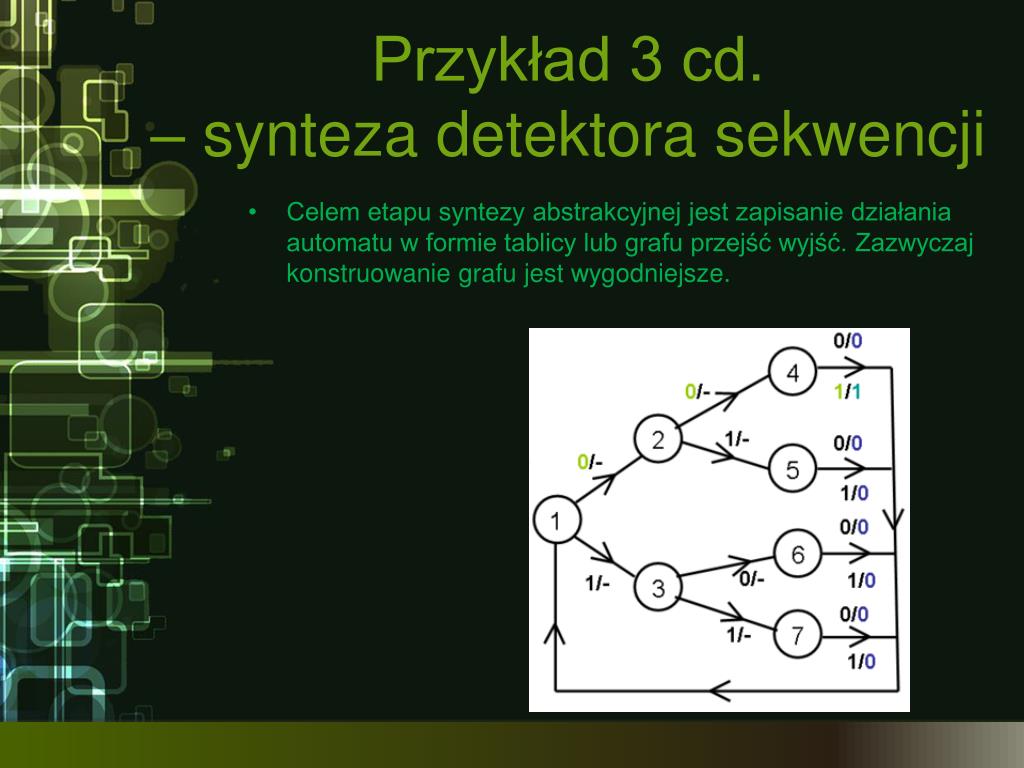

Przykład 3 cd.– synteza detektora sekwencji

  • Celem etapu syntezy abstrakcyjnej jest zapisanie działania automatu w formie tablicy lub grafu przejść wyjść. Zazwyczaj konstruowanie grafu jest wygodniejsze.

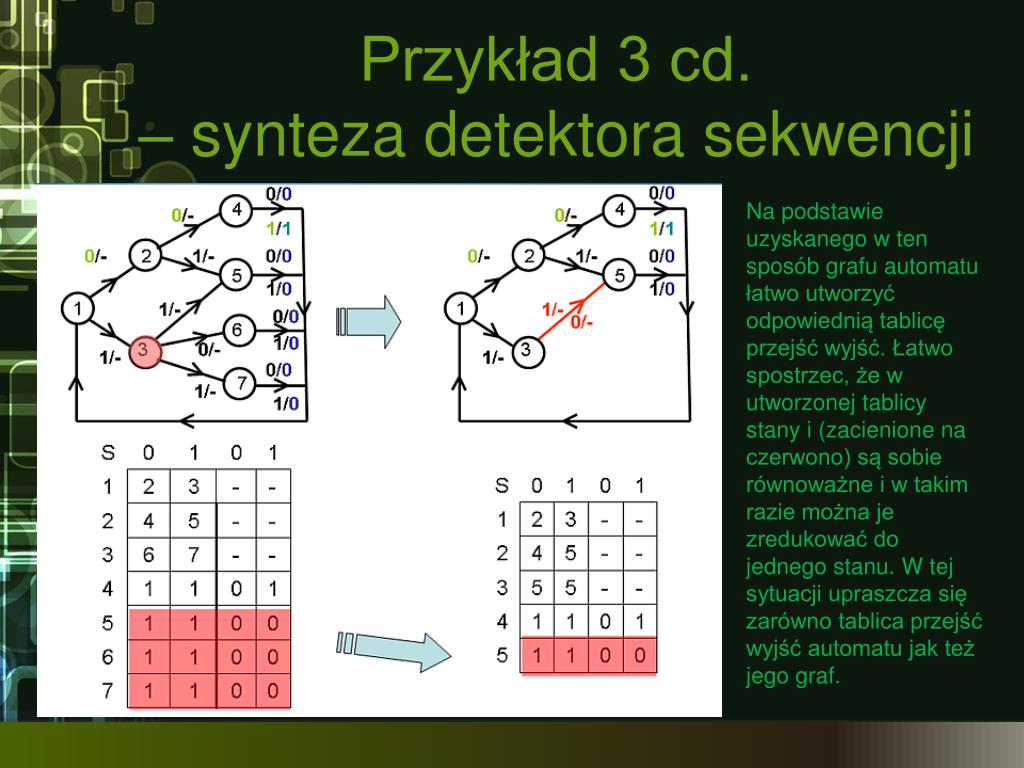

Przykład 3 cd.– synteza detektora sekwencji

  • Na podstawie uzyskanego w ten sposób grafu automatu łatwo utworzyć odpowiednią tablicę przejść wyjść. Łatwo spostrzec, że w utworzonej tablicy stany i (zacienione na czerwono) są sobie równoważne i w takim razie można je zredukować do jednego stanu. W tej sytuacji upraszcza się zarówno tablica przejść wyjść automatu jak też jego graf.

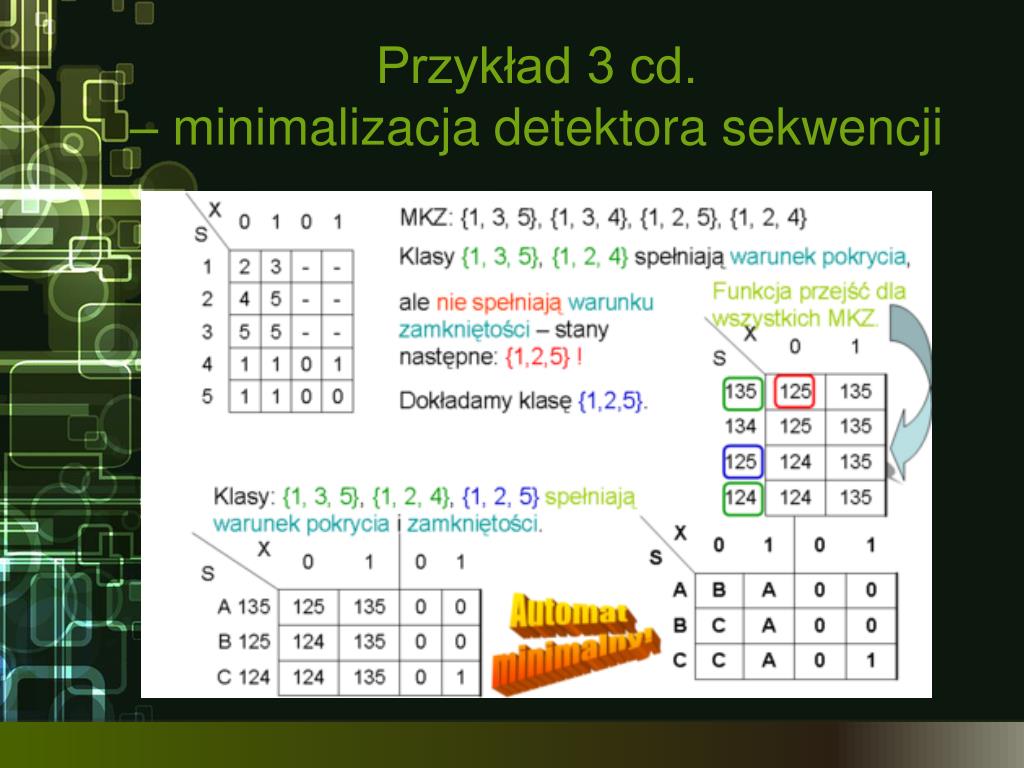

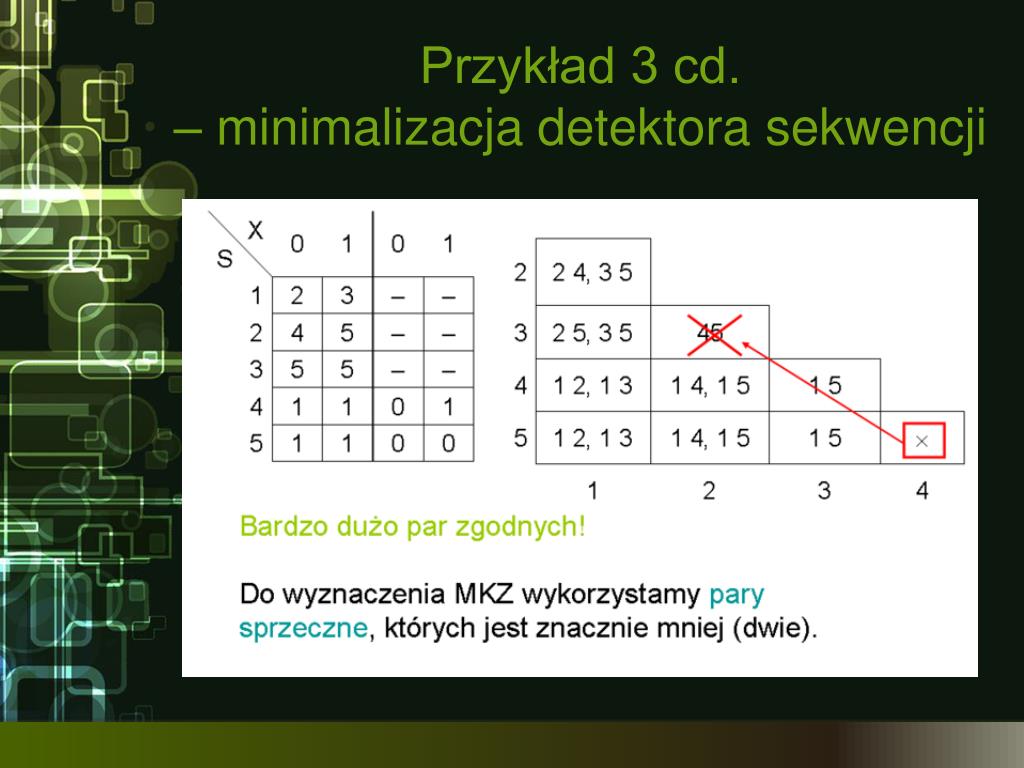

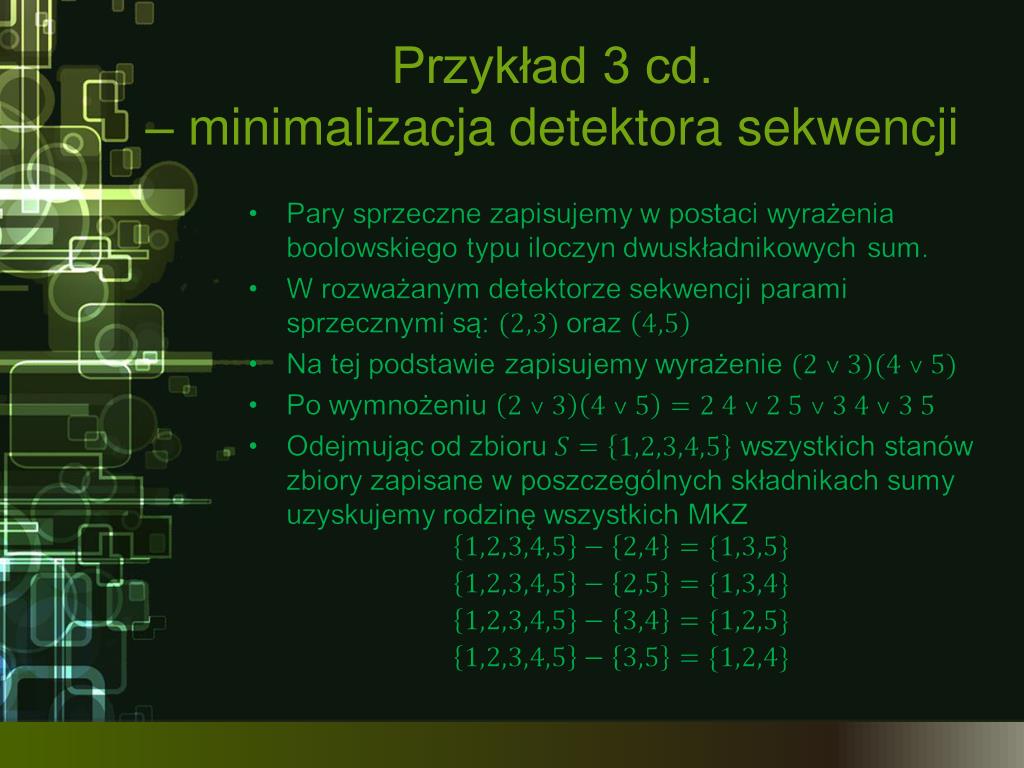

Przykład 3 cd.– minimalizacja detektora sekwencji


Przykład 3 cd.– minimalizacja detektora sekwencji


Przykład 3 cd.– minimalizacja detektora sekwencji


Przykład 3 cd. – dalsze kroki

  • Dla tak uzyskanego automatu należy dokonać kodowania stanów a następnie wykonać syntezę kombinacyjną.
