  1. 汽车电子控制技术主讲人：郑新强

  2. 1.电控汽油喷射系统的工作原理 喷油量由喷油器喷孔的横断面面积，汽油的喷射压力和喷油持续时间来决定。 喷孔的横断面面积和喷油压力都是恒定的，汽油的喷射量只取决于喷油持续时间。 喷油持续时间由ECU根据发动机的各种参数确定,ECU通过输出喷油脉冲信号的长短控制喷油时间,即喷油量大小。

  3. 1) D型EFI系统 D型EFI系统的工作原理 (1) 燃油压力的建立与燃油喷射方式 (2) 进气量的控制与测量 (3) 喷油量与喷油时刻的确定 (4) 不同工况下的控制模式 启动加浓、暖机加浓、加速加浓、全负荷加浓、减速调稀、强制怠速断油、自动怠速控制等 1—喷油器；2—冷启动阀；3—燃油压力调节器；4—电控单元(ECU)；5—节气门位置传感器；6—怠速空气调整器；7—进气压力传感器；8—燃油泵；9—滤清器；10—水温传感器；11—热限时开关

  4. 2) L型EFI系统 叶片式电控汽油机燃油喷射系统

  5. 2) L型EFI系统 热线式电控汽油机燃油喷射系统

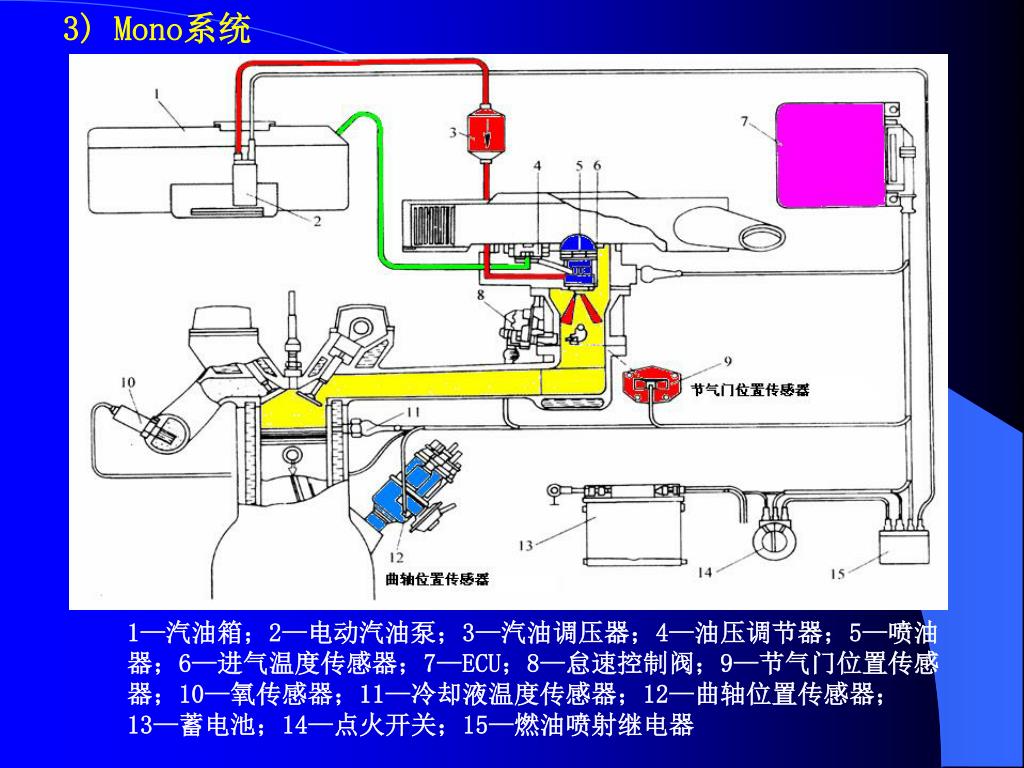

  6. 3) Mono系统 1—汽油箱；2—电动汽油泵；3—汽油调压器；4—油压调节器；5—喷油器；6—进气温度传感器；7—ECU；8—怠速控制阀；9—节气门位置传感器；10—氧传感器；11—冷却液温度传感器；12—曲轴位置传感器；13—蓄电池；14—点火开关；15—燃油喷射继电器

  7. 4) 燃油喷射控制 喷油正时 控制内容 喷油量的控制 • 喷油正时 同步喷射 喷油正时分为 异步喷射 同步喷射：指在既定的曲轴转角进行喷射 异步喷射：是临时性的补充喷射 同时喷射 同步喷射又可分为 分组喷射 顺序喷射

  8. ① 同时喷射：每转各缸同时喷一次。简单，但不精确。

  9. ②分组喷射：对每个气缸而言，每2周喷一次。②分组喷射：对每个气缸而言，每2周喷一次。

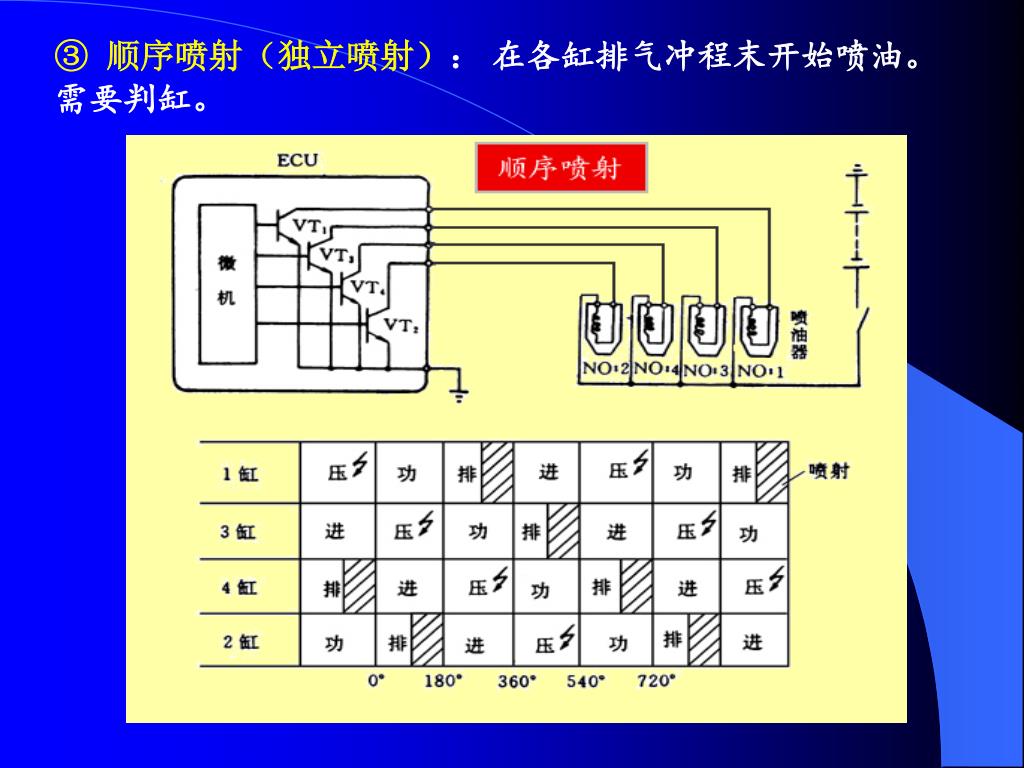

  10. ③ 顺序喷射（独立喷射）： 在各缸排气冲程末开始喷油。需要判缸。

  11. (2) 喷油量的控制 • 喷油量——即喷油持续时间或喷油脉宽 • 基本喷油持续时间（水温确定） • 启动喷油控制 • 同步喷射 进气温度和电压修正 • 基本喷油持续时间（由进气 • 启动后喷油控制 量、转速确定） 喷油持续时间控制多项修正 • 启动喷油控制 异步喷射 加速喷油控制

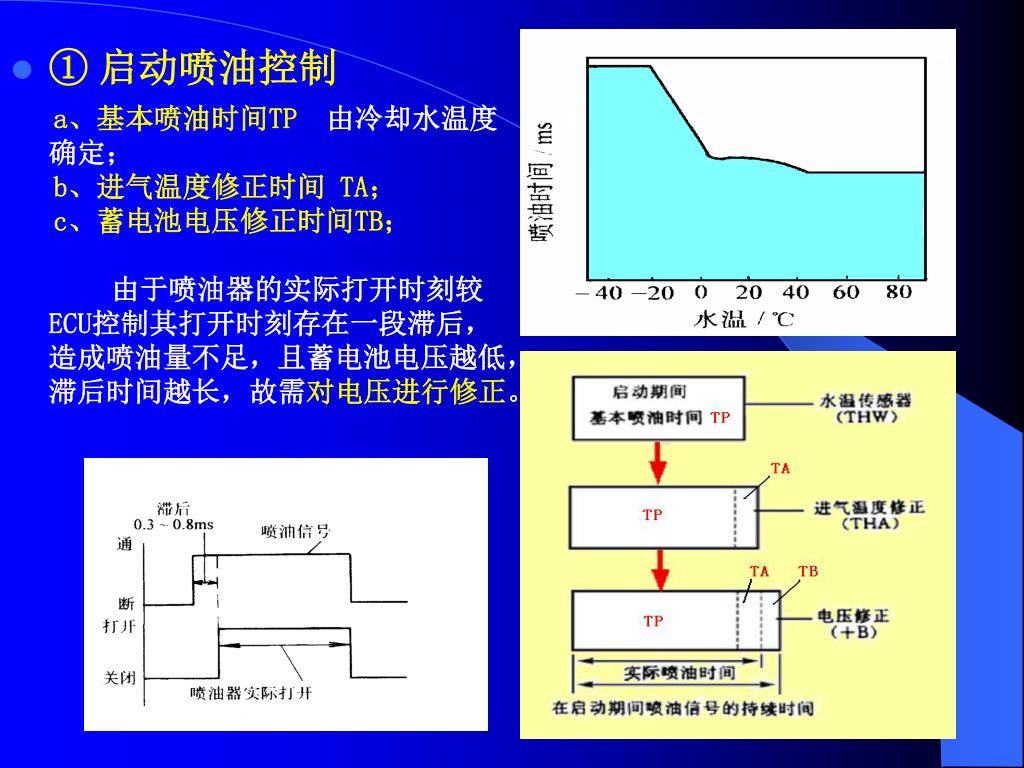

  12. ① 启动喷油控制 a、基本喷油时间TP 由冷却水温度确定； b、进气温度修正时间 TA； c、蓄电池电压修正时间TB； 由于喷油器的实际打开时刻较ECU控制其打开时刻存在一段滞后，造成喷油量不足，且蓄电池电压越低，滞后时间越长，故需对电压进行修正。

  13. ② 启动后的喷油控制 喷油信号持续时间=基本喷油持续时间×喷油修正系数 +电压修正值 A. 基本喷油时间 由进气歧管 绝对压力或进气 量与发动机转速 确定。存储在E CU内。

  14. ② 启动后的喷油控制 喷油信号持续时间=基本喷油持续时间×喷油修正系数 +电压修正值 B.启动后各工况下喷油量的修正 a. 启动后加浓 喷油量的初始修正值根据冷却水温度确定，然后以一固定速度下降，逐步达到正常。 b. 暖机加浓

  15. ② 启动后的喷油控制 喷油信号持续时间=基本喷油持续时间×喷油修正系数 +电压修正值 B.启动后各工况下喷油量的修正 c. 进气温度修正 通常以20℃为进气温度信号的标准温度，低于20℃时，空气密度大，ECU增加喷油量，使混合气不致过稀； 进气温度高于20℃时，空气密度减小，ECU使喷油量减少，以防混合气太浓。

  16. ② 启动后的喷油控制 喷油信号持续时间=基本喷油持续时间×喷油修正系数 +电压修正值 B.启动后各工况下喷油量的修正 d. 大负荷加浓 发动机在大负荷工况下运转时，要求使用浓混合气以获得大功率。大负荷的加浓量约为正常喷油量的10%到30%。 e. 过渡工况空燃比控制 发动机在过渡工况下运行时(即汽车加速或减速行驶)，为获得良好的动力性、经济性、响应性，空燃比应作相应变化，即需要适量增减喷油量。

  17. ② 启动后的喷油控制 喷油信号持续时间=基本喷油持续时间×喷油修正系数 +电压修正值 B.启动后各工况下喷油量的修正 f. 怠速稳定性修正(只用于D型EFI系统) 由于压力较转速滞后，转矩也较转速滞后，造成发动机转速上升时，转矩也上升，转速下降时，转矩也下降。 为了提高发动机怠速运转的稳定性，ECU根据PIM和Ne信号对喷油量作修正。随真空度△P的增加或随转速△N的下降而增加喷油量。

  18. (3)断油控制 ① 减速断油 发动机在高速下运行急减速时，节气门完全关闭，为避免混合气过浓、燃料经济性和排放性能变差，ECU停止喷油。 当发动机转速降到某预定转速之下或节气门重新打开时，喷油器投入工作 ② 发动机超速断油 为避免发动机超速运行，发动机转速超过额定转速时，ECU控制喷油器停喷。 ③ 汽车超速行驶断油 某些汽车在汽车运行速度超过限定值时，停止喷油。

  19. (4) 异步喷射 ① 启动喷油控制 除了一般正常的曲轴转一转或两转喷一次油外，在启动信号STA处于接通状态时，ECU从G(G1或G2)信号后检测到第一个Ne信号开始，以一个固定喷油持续时间，同时向各缸增加一次喷油。 ② 加速喷油控制 为了改善起步加速性能，在普通电控燃油喷射系统中，ECU根据IDL信号从接通到断开时，增加一次固定喷油持续时间的喷油。 有些发动机中，当节气门急速开启或进气量突然变大时(急加速)，为了提高加速响应特性，仅在加速期间，在同步喷射的基础上再加上异步喷射。

  20. 小结： 1、电控汽油喷射系统的工作原理 2、喷油正时 3、喷油量的控制 4、断油控制 5、异步喷射 • 作业： 1．启动后各工况下喷油量的修正 内容有哪些？ 2．断油控制包括哪些内容？
