Dasar sistem telekomunikasi

DASAR SISTEM TELEKOMUNIKASI

VSAT (Very Small Aperture Terminal)


Pengertian vsat

Pengertian VSAT

  • VSAT atau“Very Small Aperture Terminal ” adalahsuatuistilah yang digunakanuntukmenggambarkan terminal-terminal stasiunbumidengan diameter yang sangatkecil. Padaumumnya VSAT diletakanlangsungdisite pengguna. Seorangend user VSAT memerlukanperangkatuntukmenghubungkankomputernyadenganantenaluar yang mempunyaitransceiver. Transceiver menerimaataumengirimsinyalke transponder satelitdiangkasa. Satelitmenerimasinyaldaribumi, menguatkandanmengirimkankembalisinyalkebumi.

  • Teknologi VSAT merupakansolusidengancost efektifuntukhubunganjaringankomunikasiindependendenganjumlahbesardengansite-site yang tersebar. VSAT menawarkanvalue added service berbasissatelitseperti: Internet, data, LAN, voice/fax dandapatmenyediakanjaringankomunikasiprivate/public sertalayanan multimedia.


Sejarah

Sejarah

  • Pada awalnya teknologi satelit membutuhkan antena-antena besar dan hanya dapat menghubungkan point-to-point. Komunikasi satelit pada saat itu masih sangat terbatas untuk kapasitas besar saja, sehingga biayanya sangat mahal dan hanya digunakan untuk keperluan tertentu seperti untuk operator telekomunikasi, trunking, microwave back-up, dan pelayanan telekomunikasi pada daerah terpencil. VSAT masuk pertama kali ke Indonesia tahun 1989 seiring dengan bermunculannya bank-bank swasta yang sangat membutuhkan sistem komunikasi online seperti ATM (Automated Teller Machine).


Konfigurasi jaringan vsat

KonfigurasiJaringan VSAT

  • ➢ VSAT Simplex Transmisi

    Aplikasiuntukjasasimpleksmeliputitransmisisiaranseperti:

    TV and video services TV danlayanan video

    Radio services Jasa radio

  • ➢ VSAT Point to Point Duplex Transmisi

    Aplikasiuntuklayanan duplex meliputi:

    Suara Telephony transportasi

    Data dan IP transportasi (khususnyadikonfigurasiasimetris)

    Perusahaan jaringan

    Broadcast TV dan program iurandandistribusi


Dasar sistem telekomunikasi

  • ➢ VSAT Point-to-Multipoint Transmisi

    Aplikasiuntuk point-to-multipoint jasatitikmeliputi:

    Perusahaan jaringan, termasuklayanan VSAT dantelevisibisnis

    Video dandistribusisiaran, termasukLangsung-ke Home Layanan Internet

  • ➢ VSAT AntenaLayanan Mobile

  • Aplikasiuntuklayananantenaselulermeliputi:

  • Satelit News Gathering

  • Special Event Backhaul danPenyiaran

  • Maritimlayanan


Arsitektur jaringan vsat

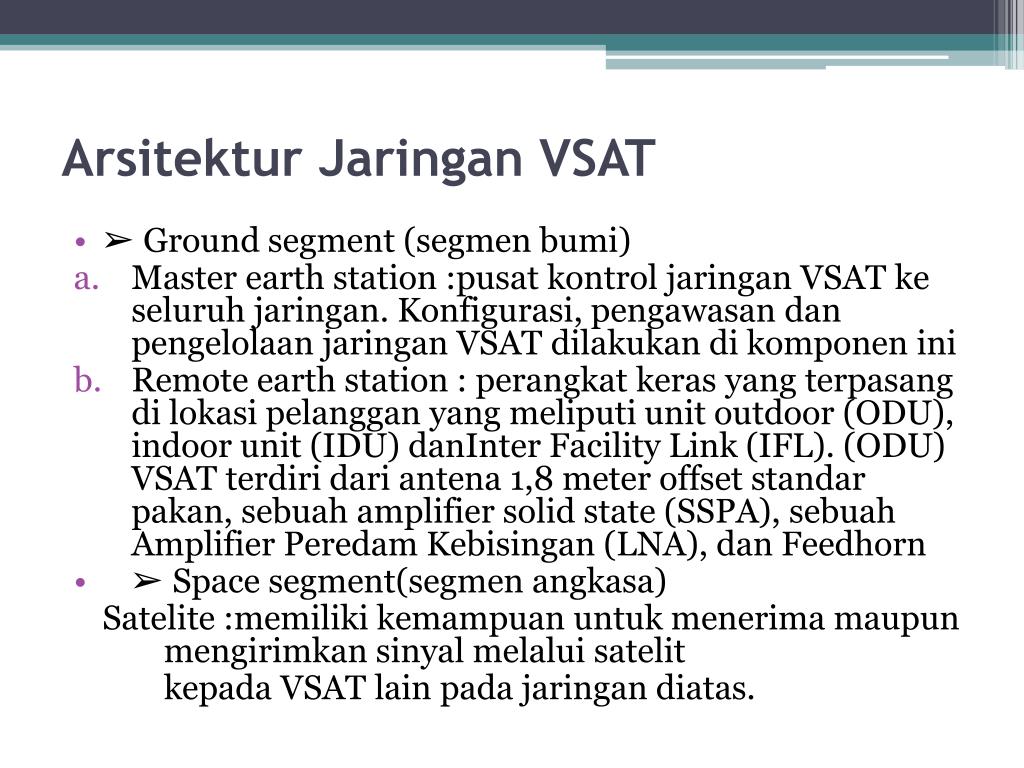

ArsitekturJaringan VSAT

  • ➢ Ground segment (segmenbumi)

  • Master earth station :pusatkontroljaringan VSAT keseluruhjaringan. Konfigurasi, pengawasandanpengelolaanjaringan VSAT dilakukandikomponenini

  • Remote earth station : perangkatkeras yang terpasangdilokasipelanggan yang meliputi unit outdoor (ODU), indoor unit (IDU) danInter Facility Link (IFL). (ODU) VSAT terdiridariantena 1,8 meter offset standarpakan, sebuah amplifier solid state (SSPA), sebuah Amplifier PeredamKebisingan (LNA), danFeedhorn

  • ➢ Space segment(segmenangkasa)

    Satelite :memilikikemampuanuntukmenerimamaupunmengirimkansinyalmelaluisatelit

    kepada VSAT lain padajaringandiatas.


Perabgkat outdoor

Perabgkat Outdoor

Antena/dish/parabola ukuran 2 hingga 4 kaki (0.55-2.4m), yang dipasang pada atap, dinding atau di tanah.


Prinsip kerja vsat

Prinsip Kerja VSAT

  • Transmisi Sinyal Satelit

  • Receive Sinyal Satelit


Satelit

Satelit

  • Satelit pada orbit Geostasioner merupakan segmen angkasa pendukung layanan VSAT. Orbit ideal untuk satelit komunikasi adalah geostasioner, atau yang relatif statis terhadap bumi. Satelit yang digunakan untuk komunikasi hampir selalu berada pada orbit geostasioner secara eksklusif, berlokasi sekitar 36.000 km diatas permukaan bumi


Keunggulan dan kerugian vsat

Keunggulandankerugian VSAT

  • Keunggulan

    Jarak jangkauan cakupannya luas

    Pembangunan infrastrukturnyarelatif

    Kecepatan akses bit tinggi dan bandwidth lebar

  • Kelemahan.

    Koneksinya rentan terhadap gangguan cuaca (terhadap molekul air)


Kesimpulan

Kesimpulan

  • VSAT : VSAT merupakanjaringanatausistemkomunikasisatelit yang terdiriatassejumlahstasiun remote (terminal VSAT) denganmenggunakanantena parabola berdiameterlebihkecildibandingkandengankomunikasisatelitlainnya, menggunakansebuahatausebagian transponder satelitsebagaipengulang (repeater) dengandidukungperalatanpadastasiundansebuahstasiunbumiutama.

  • Fungsiutama VSAT : Menerimadanmengirim data kesatelite


Dasar sistem telekomunikasi

  • Satelite : Sebagai penerus sinyal untuk dikirimkan ketitik lainnya di atas bumi

  • Fungsi utama satelit dikerjakan oleh transponder. Ada beberapa transponder atau repeater dalam badan satelit, Transponder ini memiliki fungsi-fungsi sebagai berikut:

    Penerima sinyal

    Translasi frekuensi

    Penguatan


Kelompok 10

KELOMPOK 10

  • RULLY AHSANI YUSRON

  • PANJI SAHRI RAMDANI

  • LALU ANJA SUKMANA

  • MUHAMMAD TAUFIQ ALVIAN
