Le contacteur

Le contacteur. Fonction:. Etablir et interrompre l’énergie automatiquement. A. Technologie. Vue éclatée:. A. Technologie. Ressort de rappel. CM fixe. Bobine fixe. CM mobile. b) Technologie/courant emploi. b) Technique d’ouverture. - Double coupure. - Contact renforcé (argent).

Download Presentation

Le contacteur

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

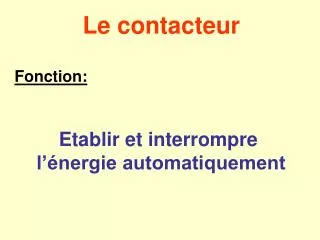

  1. Le contacteur Fonction: Etablir et interrompre l’énergie automatiquement

  2. A. Technologie Vue éclatée:

  3. A. Technologie Ressort de rappel CM fixe Bobine fixe CM mobile

  4. b) Technologie/courant emploi

  5. b) Technique d’ouverture - Double coupure - Contact renforcé (argent)

  6. B) Critères de choix

  7. B) Critères de choix - Nombres de pôles: (3 ou 4) - Tension d’emploi - Courant d’emploi - Fréquence - Catégorie d’emploi - Pouvoir de coupure - Durée de vie électrique - Durée de vie mécanique - Tension et fréquence commande

  8. B) Critères de choix - Catégorie d’emploi Catégorie d’utilisation du contacteur suivant le type de charge et ou les conditions de démarrage ou coupure d’un moteur - Durée de vie électrique Nombre moyen de manœuvres en charge que les pôles de puissance peuvent effectuer sans entretien - Durée de vie mécanique Nombre moyen de manœuvres à vide que les pôles de puissance peuvent effectuer sans défaillance

  9. B) Critères de choix a) Catégorie d’emploi Récepteur résistifs ou cos phi > à 0,95 AC1 Récepteur moteur à cages Démarrage et freinage à contre courant Icoupure = 2,5 In AC2 Récepteur moteur à cage Démarrage et coupure moteur lancé Icoupure = 2,5 In ; Ienclench = 5 à 7 In AC3 Récepteur moteur à cages Démarrage et coupure moteur calé I de 5 à 7 In AC4

  10. B) Critères de choix AC1 b) Durée de vie d’un contacteur

  11. B) Critères de choix AC3 b) Durée de vie d’un contacteur

  12. FOLIO 1 L03 L3 T3 L6 5 6 L3 L3 L3 L02 L2 T2 L5 3 4 L2 L2 L2 L01 L1 T1 L4 1 2 L1 L1 L1 N0 N N N1 N N N N N N 1 3 5 Q1 1 Q10 H10 Q2 N 2 Q0 N4 L10 N 1 3 5 Jeux de barres sous tension A1 : PULSAR N1 L4 X1/N1 X1/L2 I> I> I> Q3 L4 4 6 2 L4 L23 L4 X1/T1 X1/T2 N 2 4 6 Vers folio3 L11 L22 N1 L12 Vers folio2 (240 V secouru) L21 N5 L30 L31 L32 N1 L11 L12 KM21 1 3 5 1 3 5 1 3 1 3 5 7 KM22 1 3 KM3 KM1 L26 2 4 2 4 6 2 4 6 Q6 L13 L14 L25 2 4 6 8 L1 L2 L24 E E L9 ATV (A10) N6 L33 L34 L35 2 4 U V W 1 3 5 S0 F2 N3 L9 L8 2 4 6 L18 L19 L20 L L27 L28 L29 B2 B2 B2 B2 B2 B2 B2 B2 B2 N3 B1 B1 B1 B1 B1 7 8 9 6 1 5 2 3 4 1 2 3 4 5 3 3 PC CHAUFFAGE MONTEE/DESCENTE COUVERCLE MALAXEUR
