「公路防救災管理系統」 種子講師 教育訓練. 交通部運輸研究所 運輸工程組 邱雅莉 副研究員. 課程進行方式. 一、操作速度較快 二、每 1 小時預留 5 ~ 10 分鐘實際操作 三、隨時互動提問討論 四、歡迎提供改善建議. 課 程 大 綱. 一、系統基本概念及功能說明 二、網路系統之操作說明 三、 PDA 系統的安裝與通報操作說明. 一定有人想問. 一定得使用這套系統嗎? 若颱風期間未發生任何災害,可以不使用嗎? 為什麼非用不可?因為 系統不只是提供「災害通報」功能
E N D

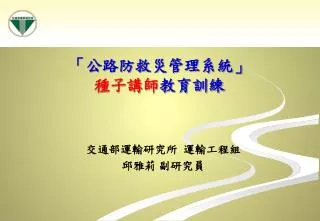

「公路防救災管理系統」種子講師教育訓練 交通部運輸研究所 運輸工程組 邱雅莉 副研究員
課程進行方式 一、操作速度較快 二、每1小時預留5~10分鐘實際操作 三、隨時互動提問討論 四、歡迎提供改善建議
課 程 大 綱 一、系統基本概念及功能說明 二、網路系統之操作說明 三、 PDA系統的安裝與通報操作說明

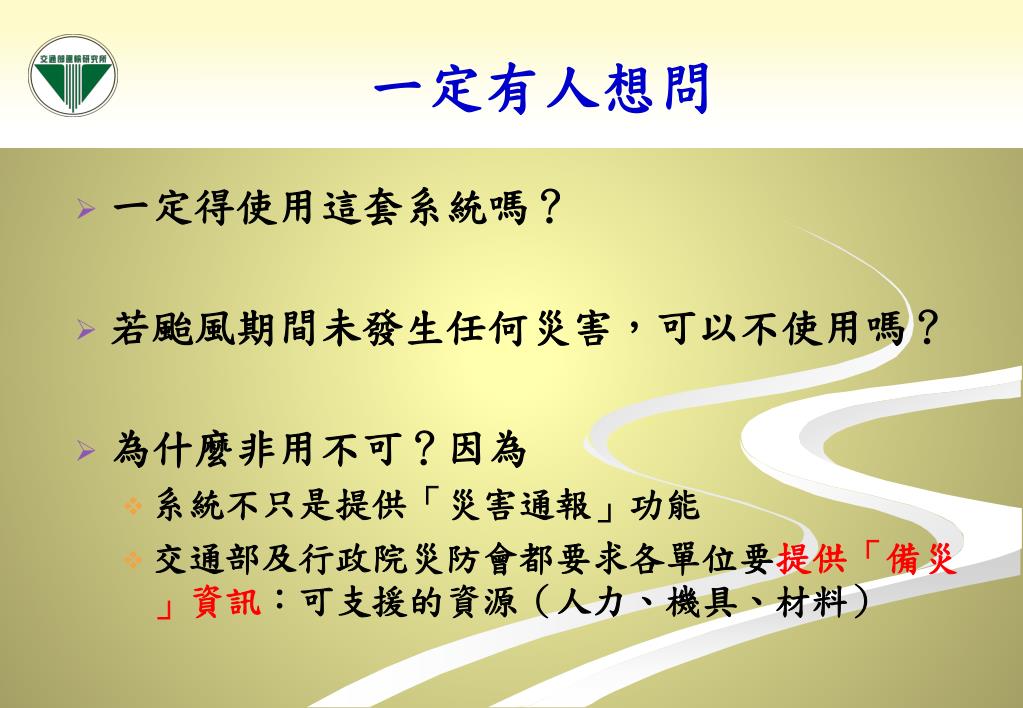

一定有人想問 一定得使用這套系統嗎? 若颱風期間未發生任何災害,可以不使用嗎? 為什麼非用不可?因為 系統不只是提供「災害通報」功能 交通部及行政院災防會都要求各單位要提供「備災」資訊:可支援的資源(人力、機具、材料)
使用系統前應知道什麼? 確認系統網址 正式網:http://bobe.thb.gov.tw 測試網:http://bobe-test.iot.gov.tw 確認擁有正確的系統帳號及密碼。
如何擁有正確的系統帳號及密碼? 請於正式網申請帳號 申請帳號:請輸入 帳號:guest 密碼:guest 填寫正確的單位、姓名、職稱、聯絡電話、手機及電子信箱 系統管理者確認資料後會核給帳號 帳號與密碼由系統自動產生寄至申請人信箱 若提出申請一天後,仍未收到帳號,請洽系統管理者:高公局劉萬正或運研所邱雅莉。

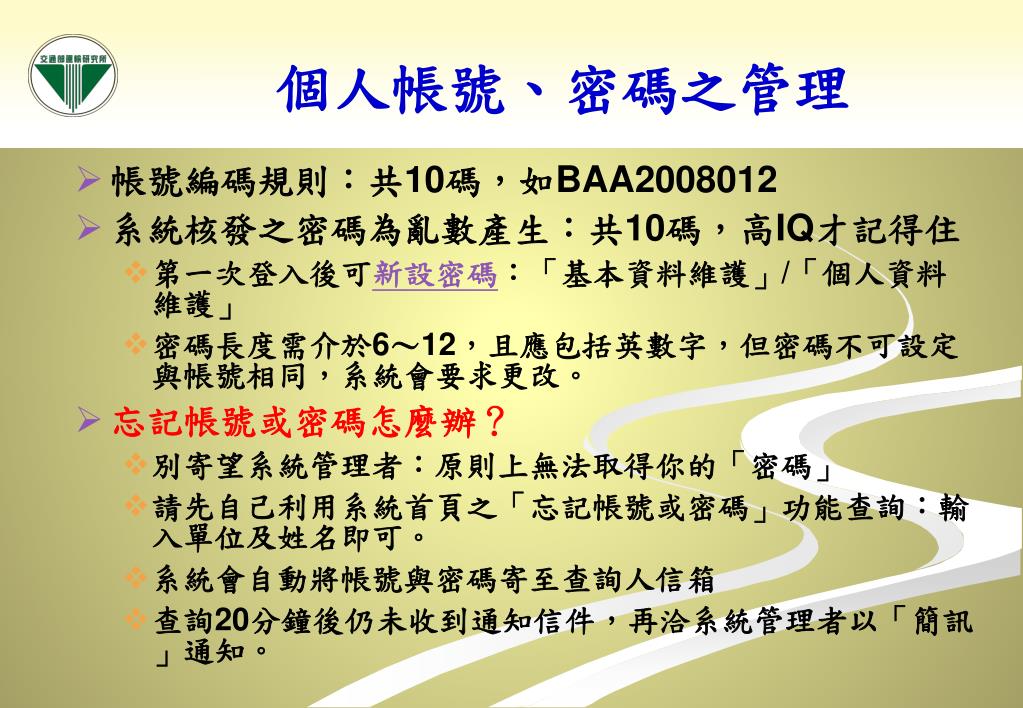

個人帳號、密碼之管理 帳號編碼規則:共10碼,如BAA2008012 系統核發之密碼為亂數產生:共10碼,高IQ才記得住 第一次登入後可新設密碼:「基本資料維護」/「個人資料維護」 密碼長度需介於6~12,且應包括英數字,但密碼不可設定與帳號相同,系統會要求更改。 忘記帳號或密碼怎麼辦? 別寄望系統管理者:原則上無法取得你的「密碼」 請先自己利用系統首頁之「忘記帳號或密碼」功能查詢:輸入單位及姓名即可。 系統會自動將帳號與密碼寄至查詢人信箱 查詢20分鐘後仍未收到通知信件,再洽系統管理者以「簡訊」通知。

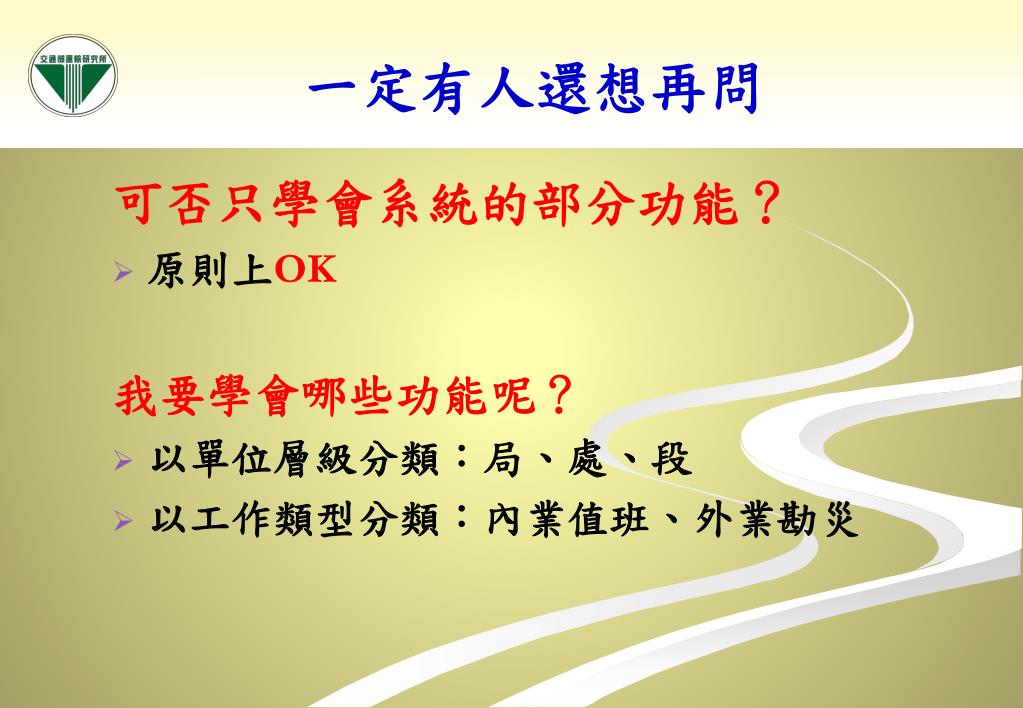

一定有人還想再問 可否只學會系統的部分功能? 原則上OK 我要學會哪些功能呢? 以單位層級分類:局、處、段 以工作類型分類:內業值班、外業勘災

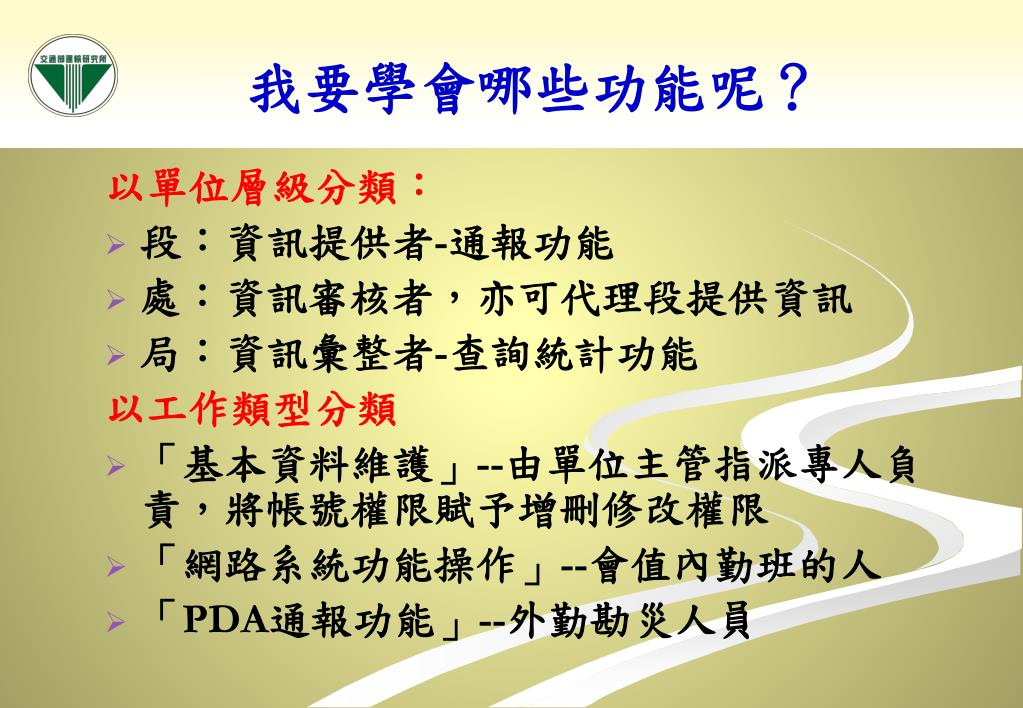

我要學會哪些功能呢? 以單位層級分類: 段:資訊提供者-通報功能 處:資訊審核者,亦可代理段提供資訊 局:資訊彙整者-查詢統計功能 以工作類型分類 「基本資料維護」--由單位主管指派專人負責,將帳號權限賦予增刪修改權限 「網路系統功能操作」--會值內勤班的人 「PDA通報功能」--外勤勘災人員

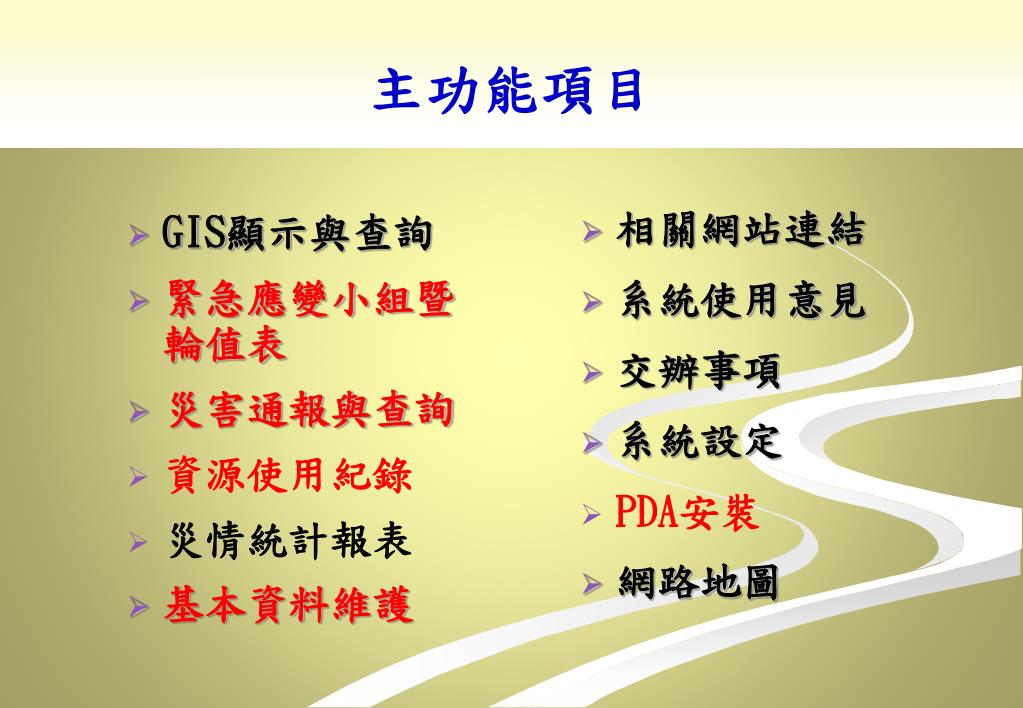

主功能項目 • GIS顯示與查詢 • 緊急應變小組暨輪值表 • 災害通報與查詢 • 資源使用紀錄 • 災情統計報表 • 基本資料維護 • 相關網站連結 • 系統使用意見 • 交辦事項 • 系統設定 • PDA安裝 • 網路地圖

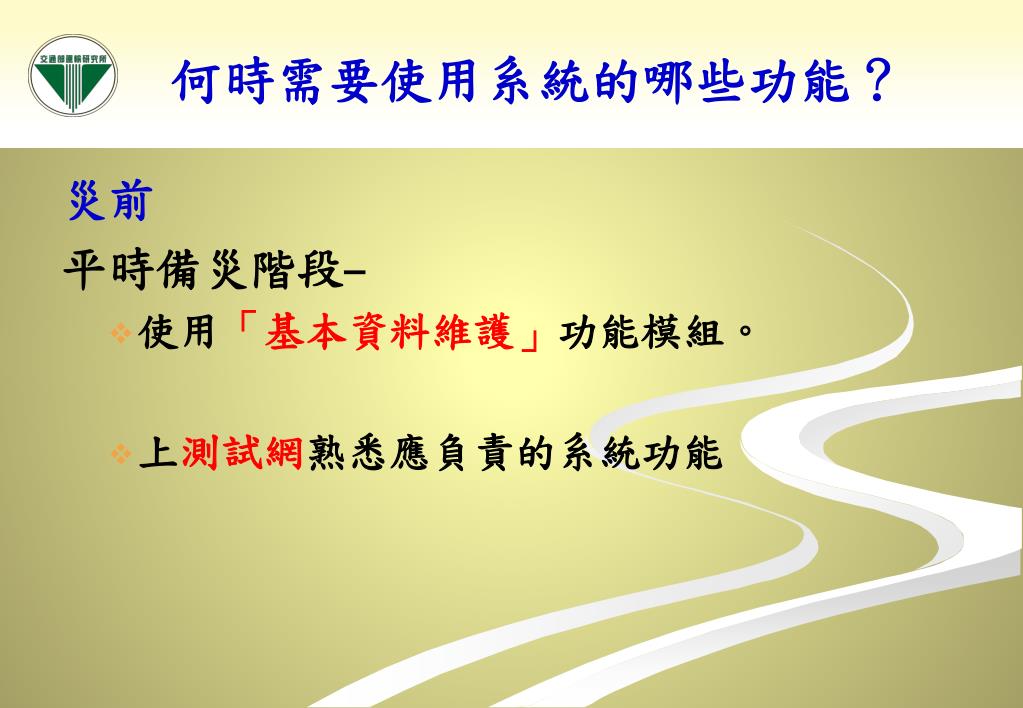

何時需要使用系統的哪些功能? 災前 平時備災階段– 使用「基本資料維護」功能模組。 上測試網熟悉應負責的系統功能

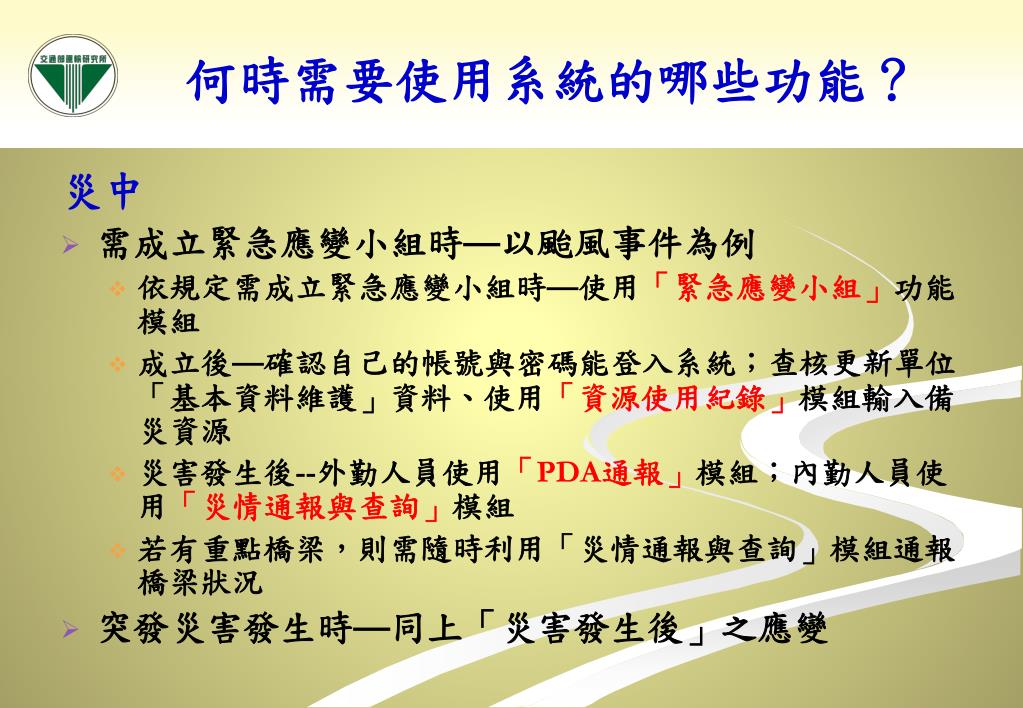

何時需要使用系統的哪些功能? 災中 需成立緊急應變小組時—以颱風事件為例 依規定需成立緊急應變小組時—使用「緊急應變小組」功能模組 成立後—確認自己的帳號與密碼能登入系統;查核更新單位「基本資料維護」資料、使用「資源使用紀錄」模組輸入備災資源 災害發生後--外勤人員使用「PDA通報」模組;內勤人員使用「災情通報與查詢」模組 若有重點橋梁,則需隨時利用「災情通報與查詢」模組通報橋梁狀況 突發災害發生時—同上「災害發生後」之應變
何時需要使用系統的哪些功能? 災後 使用「資源使用紀錄」模組,紀錄單位資源(人力、機具、材料)使用情形。

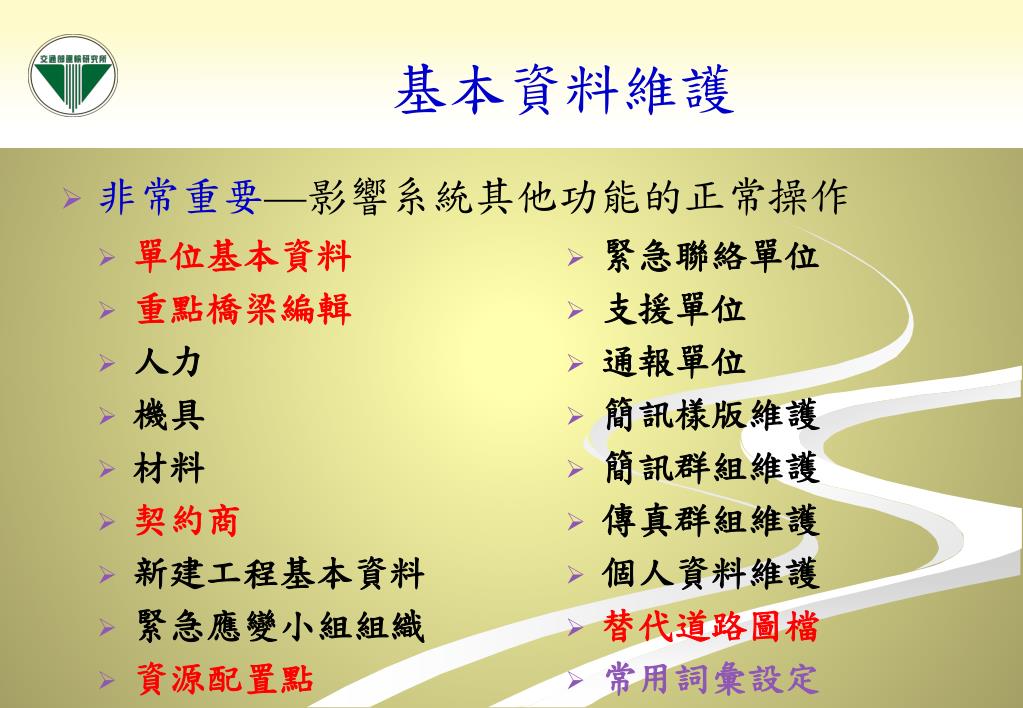

基本資料維護 非常重要—影響系統其他功能的正常操作 • 單位基本資料 • 重點橋梁編輯 • 人力 • 機具 • 材料 • 契約商 • 新建工程基本資料 • 緊急應變小組組織 • 資源配置點 • 緊急聯絡單位 • 支援單位 • 通報單位 • 簡訊樣版維護 • 簡訊群組維護 • 傳真群組維護 • 個人資料維護 • 替代道路圖檔 • 常用詞彙設定

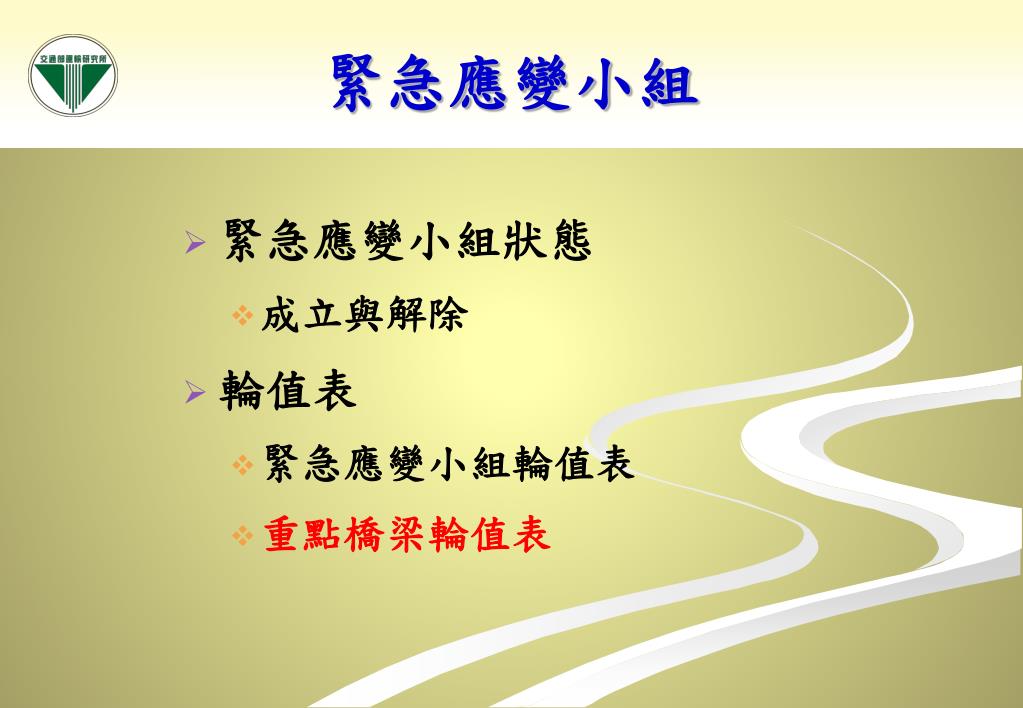

緊急應變小組 • 緊急應變小組狀態 • 成立與解除 • 輪值表 • 緊急應變小組輪值表 • 重點橋梁輪值表

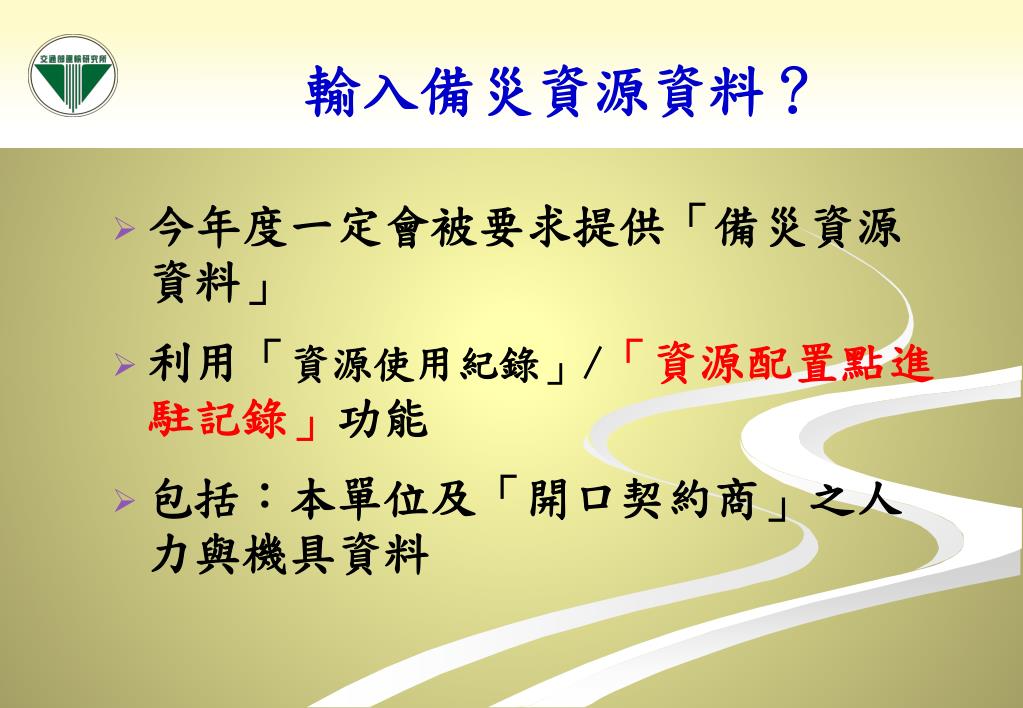

輸入備災資源資料? 今年度一定會被要求提供「備災資源資料」 利用「資源使用紀錄」/「資源配置點進駐記錄」功能 包括:本單位及「開口契約商」之人力與機具資料
資源使用紀錄 人力使用紀錄 機具使用紀錄 材料使用紀錄 資源配置點進駐記錄 簡訊發送使用紀錄 傳真發送使用紀錄

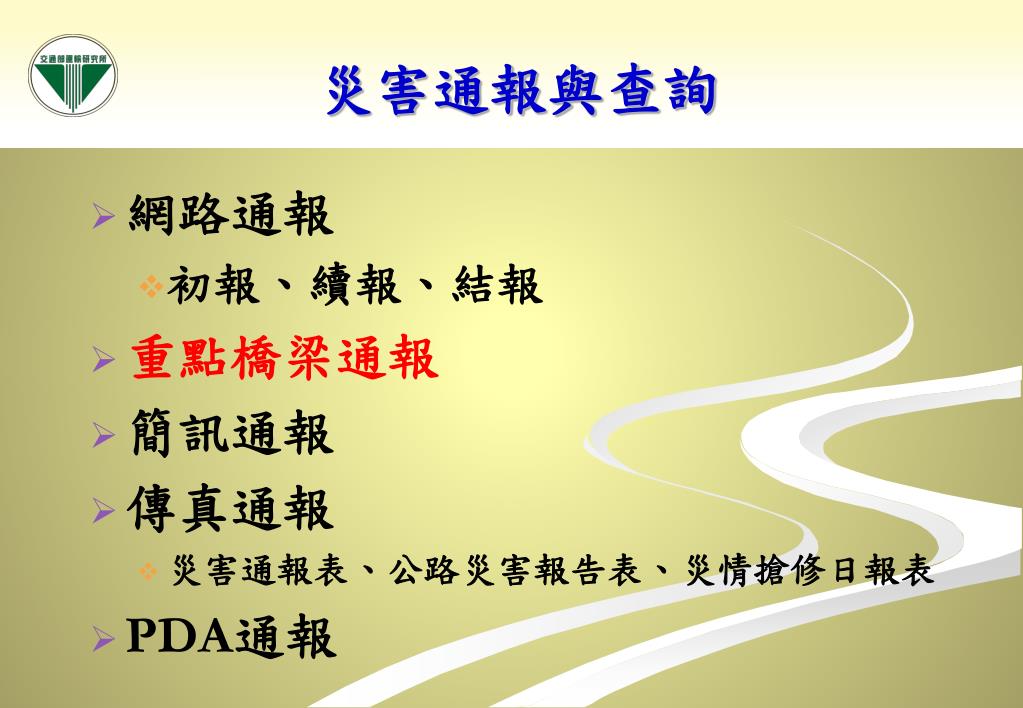

災害通報與查詢 • 網路通報 • 初報、續報、結報 • 重點橋梁通報 • 簡訊通報 • 傳真通報 • 災害通報表、公路災害報告表、災情搶修日報表 • PDA通報
首 頁 • 最新資訊顯示 • 最新消息:資訊傳達 • 災害通報資料:未結報 • 緊急應變小組:成立與解除狀態 • 資料未完整紀錄之提醒機制
GIS顯示與查詢 提供災害點定位功能 提供最新的災害點顯示與詳細資訊 提供資源配置點位置及其資源內容 提供資源配置點資源進駐資訊 提供「替代道路」繪製功能

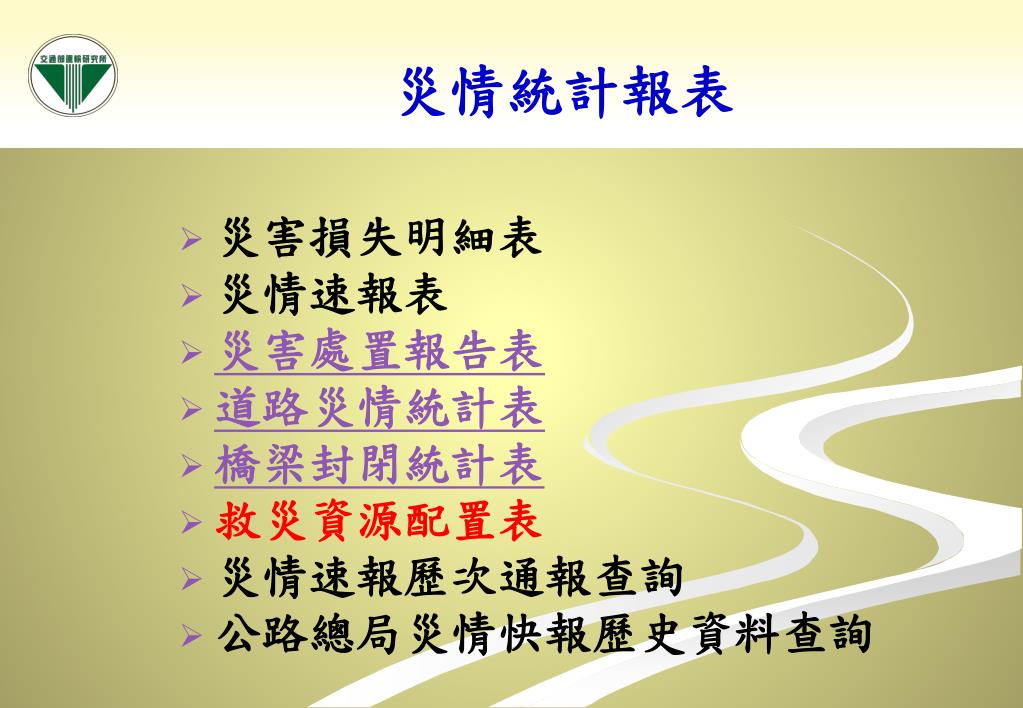

災情統計報表 災害損失明細表 災情速報表 災害處置報告表 道路災情統計表 橋梁封閉統計表 救災資源配置表 災情速報歷次通報查詢 公路總局災情快報歷史資料查詢

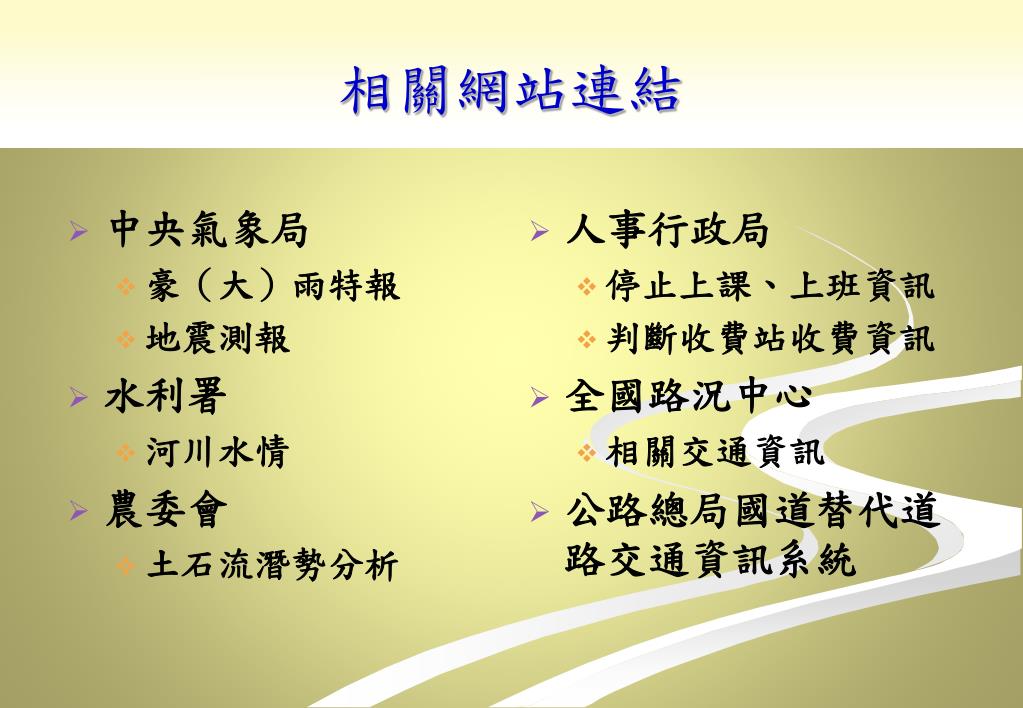

相關網站連結 • 中央氣象局 • 豪(大)雨特報 • 地震測報 • 水利署 • 河川水情 • 農委會 • 土石流潛勢分析 • 人事行政局 • 停止上課、上班資訊 • 判斷收費站收費資訊 • 全國路況中心 • 相關交通資訊 • 公路總局國道替代道路交通資訊系統
PDA安裝 • 安裝程式下載 • PDA通報人員設定 • 常用詞彙下載 • PDA系統操作手冊 • 網路系統操作手冊

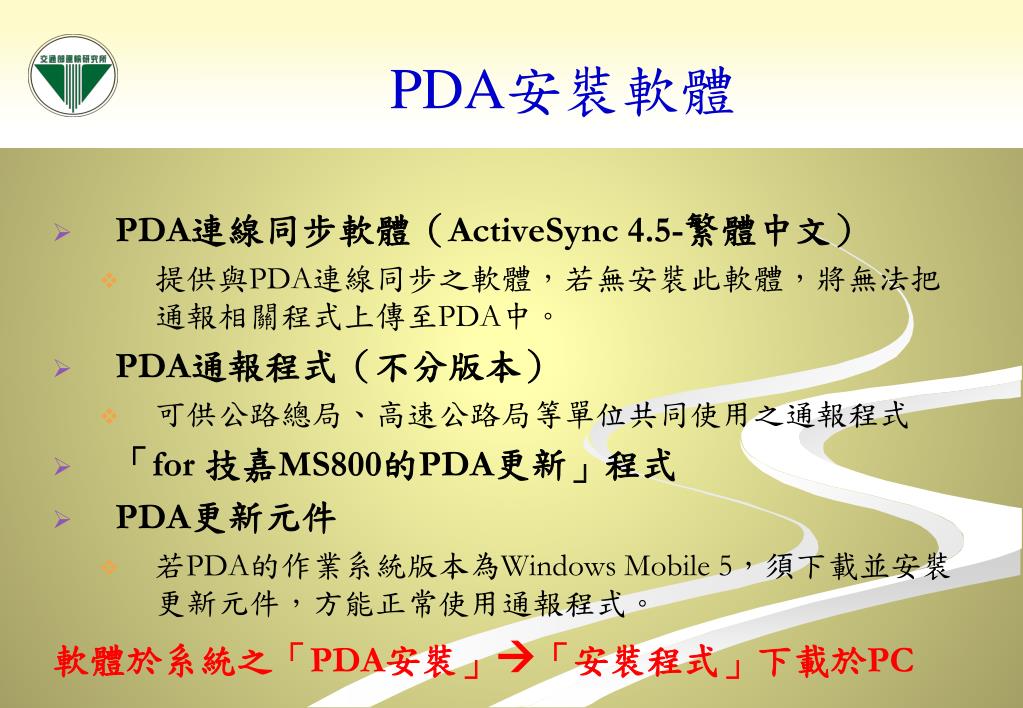

PDA安裝軟體 • PDA連線同步軟體(ActiveSync 4.5-繁體中文) • 提供與PDA連線同步之軟體,若無安裝此軟體,將無法把通報相關程式上傳至PDA中。 • PDA通報程式(不分版本) • 可供公路總局、高速公路局等單位共同使用之通報程式 • 「for 技嘉MS800的PDA更新」程式 • PDA更新元件 • 若PDA的作業系統版本為Windows Mobile 5,須下載並安裝更新元件,方能正常使用通報程式。 軟體於系統之「PDA安裝」「安裝程式」下載於PC
PDA通報程式安裝 • PDA通報程式安裝步驟 • 自系統下載「 PDA通報程式」檔案--壓縮檔 • 將「 PDA通報程式」檔案解壓縮,解壓縮後的資料夾內僅有一個「BobePDACabTest.CAB」的檔案 • 電腦透過PDA連線同步軟體「ActiveSync」與PDA連線 • 將解壓縮後的檔案複製至PDA中之「我的 Windows Mobile 裝置」/「儲存卡」下
PDA系統的安裝 「for 技嘉MS800的PDA更新」程式 自系統下載後解壓縮zip 複製IOT.GOV_HotFix.CAB檔案到PDA的儲存卡 由PDA執行該檔作安裝 ,安裝到 “我的裝置" 安裝完此更新程式後,需重新開機功能才能生效
PDA手機規格需求 使用Windows Mobile 5.0 以上之作業系統 具照相功能 具GPS定位功能 具3G通訊功能 建議採用經本所通過測試之機型
PDA使用注意事項 • 相機功能設定 • PDA相機的解析度最好設定為640X480,並將儲存路徑設定於「主記憶體」 • PDA「儲存卡」之維護

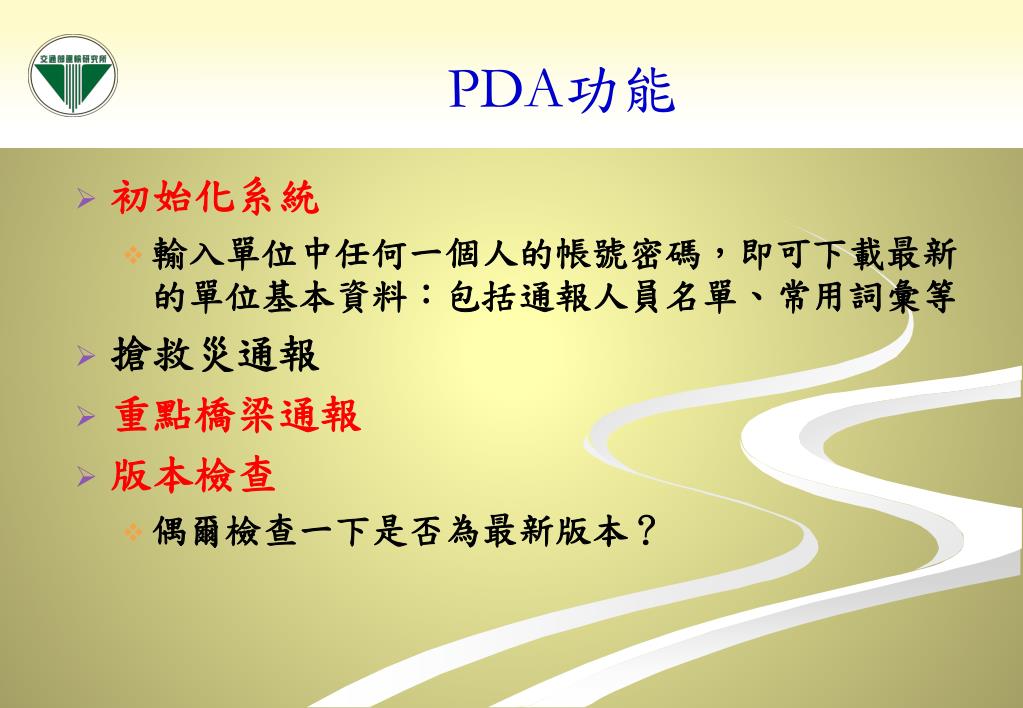

PDA功能 初始化系統 輸入單位中任何一個人的帳號密碼,即可下載最新的單位基本資料:包括通報人員名單、常用詞彙等 搶救災通報 重點橋梁通報 版本檢查 偶爾檢查一下是否為最新版本?

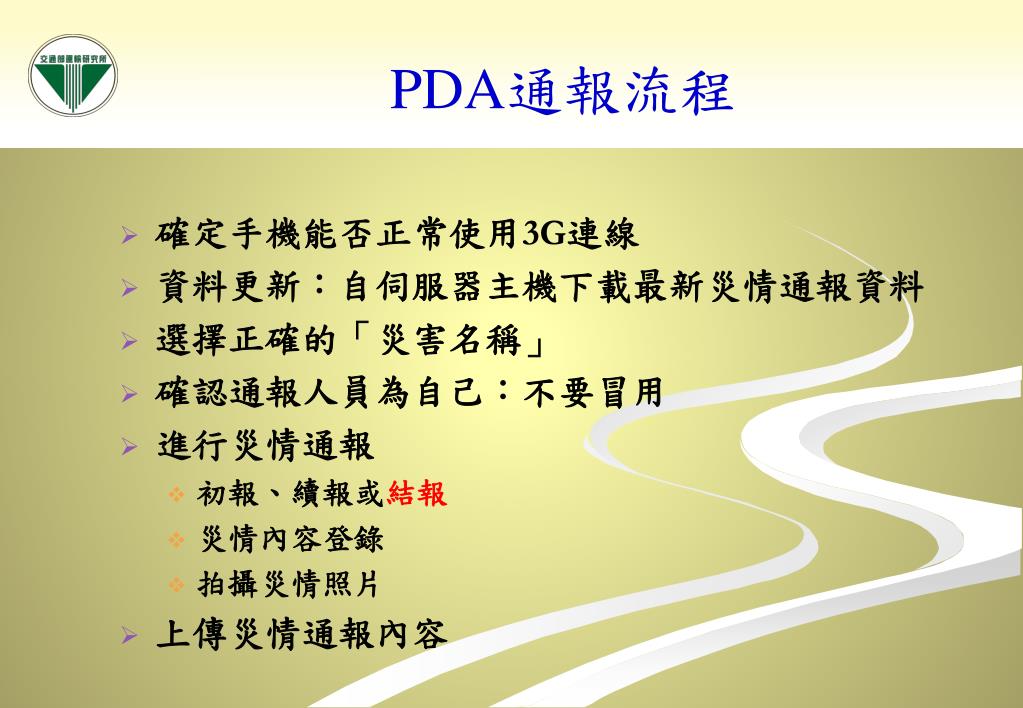

PDA通報流程 確定手機能否正常使用3G連線 資料更新:自伺服器主機下載最新災情通報資料 選擇正確的「災害名稱」 確認通報人員為自己:不要冒用 進行災情通報 初報、續報或結報 災情內容登錄 拍攝災情照片 上傳災情通報內容

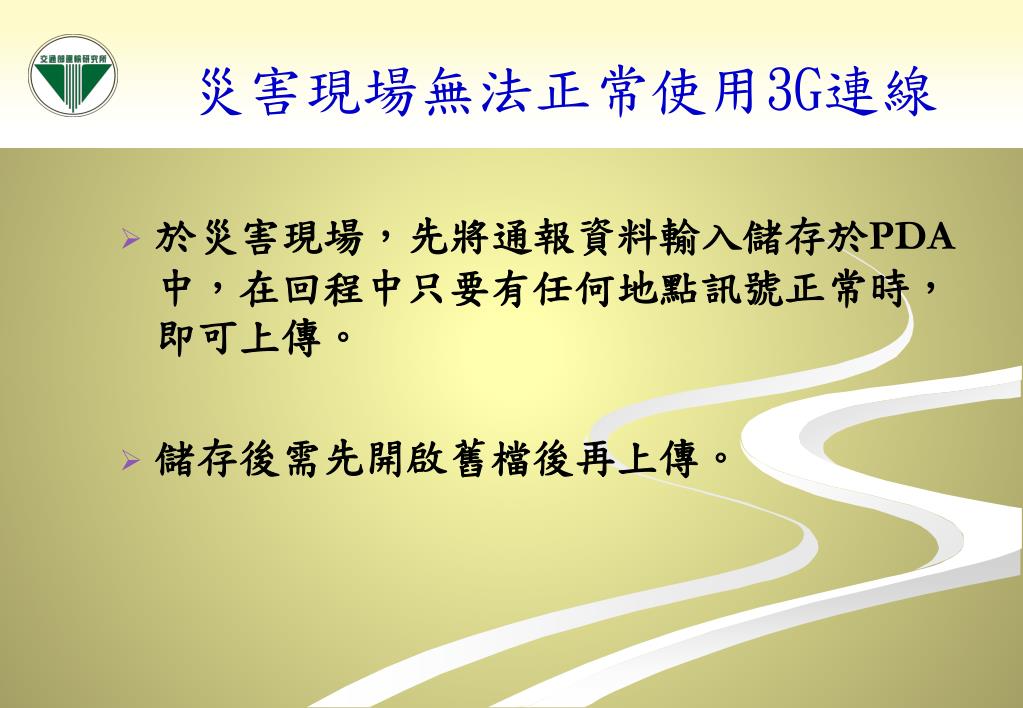

災害現場無法正常使用3G連線 於災害現場,先將通報資料輸入儲存於PDA中,在回程中只要有任何地點訊號正常時,即可上傳。 儲存後需先開啟舊檔後再上傳。
運研所 邱雅莉 電話:(02)23496828 Email :elly@iot.gov.tw 大同大學 黃維信 博士 電話:0913757501 Email :stanleyhuang@mail2000.com.tw 系統聯絡人
