Presentation Transcript


Site preparation eng shireen abdelrahman

University of Palestine

College of Applied

Engineering & Urban Planning

Department of Architecture, Interior Design & Planning

Building construction “1” (EAGD2101)

Site preparation

Eng. Shireen Abdelrahman


Today agenda

Today Agenda:

Site preparation

Form work

Cut and fill work


Site preparation eng shireen abdelrahman

محضر تسليم الموقع:

  • تجتمع لجنة مكونة من:

    مندوب الجهة المالكة والجهة المنفذة وجهة الإشراف وتوقيع محضر استلام الموقع

    ويحـــــدد فيه:

    • تاريخ التسليم

    • الغرض من المشروع

    • عوائقتمنع بدء التنفيذ


Site preparation eng shireen abdelrahman

مراحل تنفيذ المشروع:

  • تجهيز الموقع

  • تخطيط الأرض وتوقيع المبنى

  • أعمال الحفر و الردم

  • تشوين مواد البناء

  • أعمال الهيكل الخرساني

  • أعمال المباني والتشطيبات

  • تنسيق الموقع وإزالة مخلفات البناء

  • تسليم الموقع للاستخدام


Site preparation

المرحلة الأولى: إعداد وتجهيز الموقعsite preparation

  • إخطار الجهات الحكومية ببدء أعمال التنفيذ:الاتصالات – البلدية – الكهرباء

  • إعداد الموقع وإزالة مخلفات البناء والأساس والأشجار

  • تحديد منسوب الروبير وربطه بنقطة ثابتة بالموقع

  • تسوية الموقع باستخدام اللودر والجريدر

  • توفير مصادر للمياه والكهرباء

  • عمل جسات للتربة على حساب المقاول

  • مراجعة المخططات

  • تجهيز مكتب للإشراف- مكان مظلل للتشوين- مبيت للعمال

  • تعيين مهندس للموقع


Bench mark

- لتحديد نقطة الروبير Bench mark- تحديد منسوب الدور الأرضي والممرات- عمل الميزانية الشبكية

جهاز الثيودليت


Site preparation eng shireen abdelrahman

عمل الخنزيرة

المرحلة الثانية: تخطيط الأرض وتوقيع المبنى:


Site preparation eng shireen abdelrahman

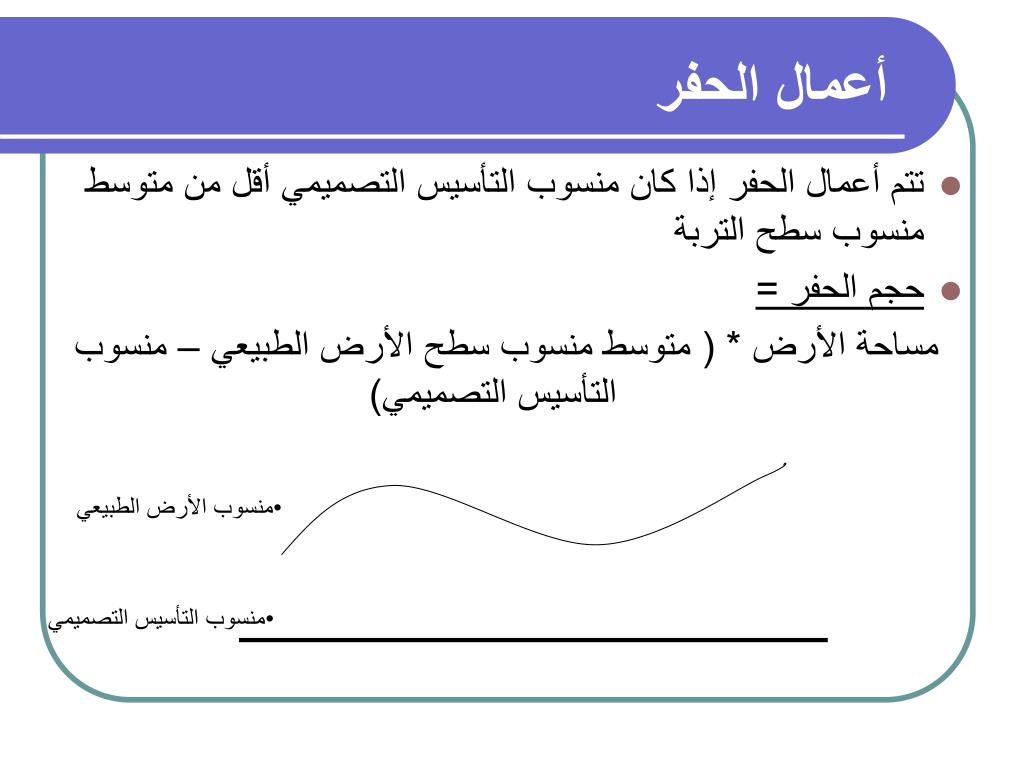

أعمال الحفر

  • تتم أعمال الحفر إذا كان منسوب التأسيس التصميمي أقل من متوسط منسوب سطح التربة

  • حجم الحفر =

    مساحة الأرض * ( متوسط منسوب سطح الأرض الطبيعي – منسوب التأسيس التصميمي)

  • منسوب الأرض الطبيعي

  • منسوب التأسيس التصميمي


Site preparation eng shireen abdelrahman

أعمال الردم

  • تتم أعمال الردم إذا كان منسوب التأسيس التصميمي أعلى من متوسط منسوب سطح التربة.

  • حجم الردم =

    مساحة الأرض * (منسوب التأسيس التصميمي - متوسط منسوب سطح الأرض الطبيعي)

  • منسوب التأسيس التصميمي

  • منسوب الأرض الطبيعي


Site preparation eng shireen abdelrahman

أعمال الردم والحفر في الموقع:

  • منسوب الأرض الطبيعي

  • منسوب التأسيس التصميمي


Site preparation eng shireen abdelrahman

يراعى عند استلام أعمال الحفر والردم ما يلي:

  • أن يتم نقل نتائج الحفر إلى المكان المتفق عليه والمحدد.

  • التأكد من منسوب قاع الحفر وأبعاد الحفر بالموقع ومطابقتها للمخطط.

  • يتم سند جوانب الحفر في حالة التربة القابلة للانهيار.

  • أن تكون تربة الردم نظيفة وخالية من الشوائب والأملاح والمواد العضوية


Site preparation eng shireen abdelrahman

الخشب المستخدم لأعمال الخنزيرة:

أبعاد خشب الميدة:

(7.5*10)سم*3-6م

الخابور

أبعاد خشب اللتزانة:

(2.5*12-10)سم*2-5م

المشترك

30-80سم

التقوية الشيكالات


Site preparation eng shireen abdelrahman

ميزان خيط

ميزان بلبل

زمبة-الشاقول


Site preparation eng shireen abdelrahman

أعمال الحفر والردم
