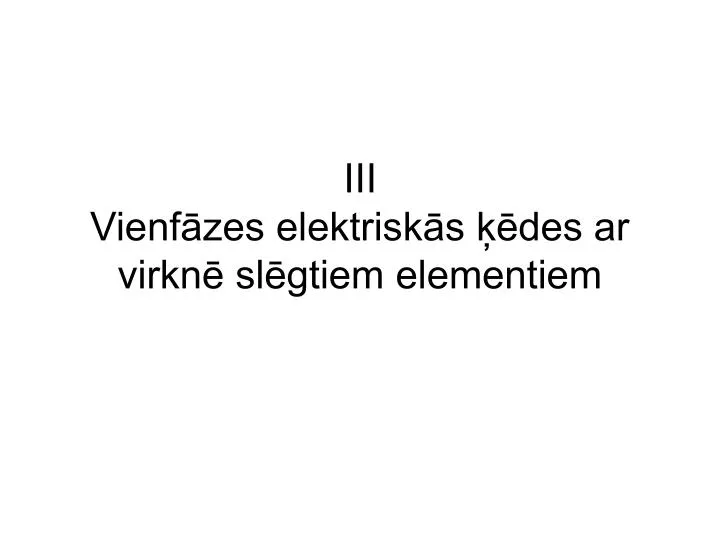

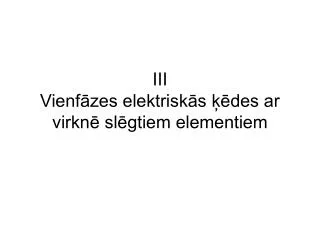

IIIVienfāzes elektriskās ķēdes ar virknē slēgtiem elementiem


Akt vas pretest bas un indukcijas spoles virknes sl gums

Aktīvas pretestības un indukcijas spoles virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas un indukcijas spoles virknes sl gums1

Aktīvas pretestības un indukcijas spoles virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas un indukcijas spoles virknes sl gums2

Aktīvas pretestības un indukcijas spoles virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas un indukcijas spoles virknes sl gums3

Aktīvas pretestības un indukcijas spoles virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Ja strāva

i = Imsinωt,

tad

ua = Uamsinωt,

uL = ULmsin(ωt+π/2),

u = Umsin(ωt+φ).

Zīmē vektoru diagrammu, izmantojot

strāvas un spriegumu efektīvo vērtību

vektorus: I, Ua=I∙R, UL=I∙xLun U.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Vektori Ua, UL un U veido spriegumu

trīsstūri.

Z ir ķēdes pilnā pretestība

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Pilnai pretestībai z atbilst pretestību Δ.

Tas ir līdzīgs spriegumu Δ, jo:

R =Ua/I, xL= UL/I un z = U/I.

No pretestību Δ

tgφ = xL/R, cosφ = R/z.

φ noteikšanai ieteicams izmantot

φ =arctg xL/R.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Jaudas rl d s

Jaudas RL ķēdēs

Momentānā jauda

p = ui = UmImsin(ωt+φ)sinωt =

= UIcosφ – UIcos(2ωt+φ).

Vidējā (aktīvā) jauda

P = UIcosφ = I2R = UaI.

Reaktīvā jauda

QL = UIsinφ = I2xL = ULI.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Pilnā jauda

P,Q un S veido jaudu trīsstūri.

Uzņēmumos uzstāda aktīvās un

reaktīvās enerģijas skaitītājus. Pēc to

rādījumiem laika intervālā Δt nosaka

patēriņu un vidējā jaudas koeficienta

lielumu šajā laikā

tgφ = QΔt /PΔt.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Pretest bu un jaudu tr sst ri

Pretestību un jaudu trīsstūri

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt v s pretest bas un kondensatora virknes sl gums

Aktīvās pretestības un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt v s pretest bas un kondensatora virknes sl gums1

Aktīvās pretestības un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt v s pretest bas un kondensatora virknes sl gums2

Aktīvās pretestības un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt v s pretest bas un kondensatora virknes sl gums3

Aktīvās pretestības un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Ja strāva

i = Imsinωt,

tad

ua = Uamsinωt,

uC = UCmsin(ωt-π/2),

u = Umsin(ωt+φ).

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Zīmē vektoru diagrammu, izmantojot

strāvas un spriegumu efektīvo vērtību

vektorus: I, Ua=I∙R, UC=I∙xC un U.

Šeit

ir efektīvie lielumi.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Vektori Ua, UC un U veido spriegumu

trīsstūri.

Ķēdes pilnā pretestība

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

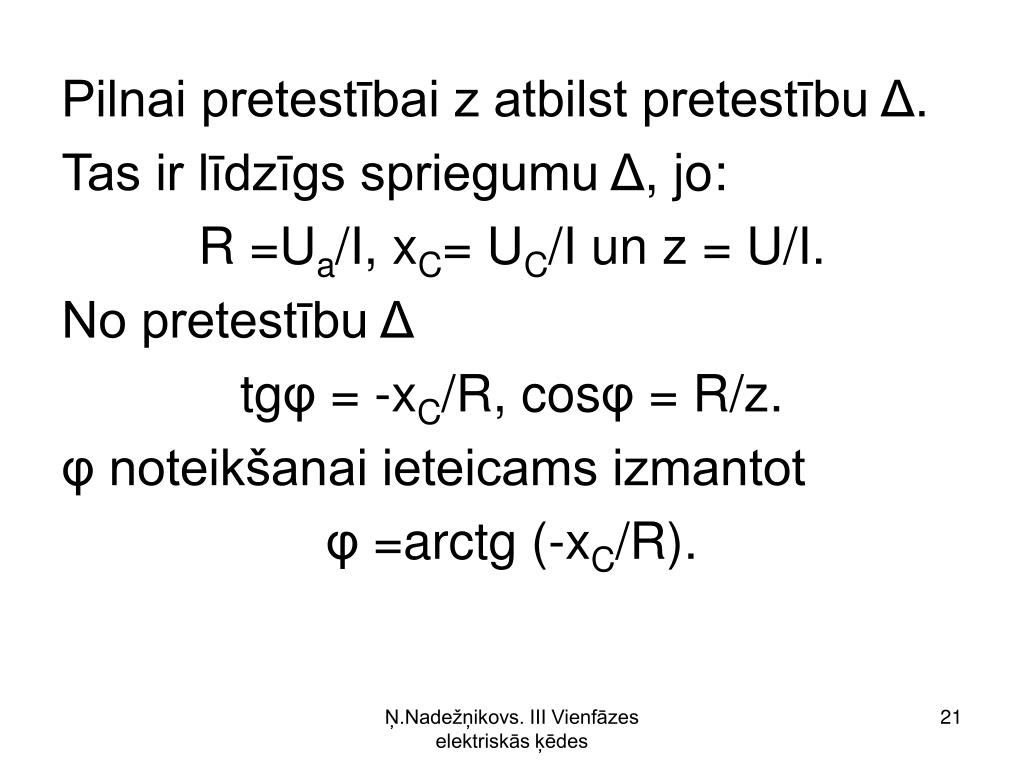

Pilnai pretestībai z atbilst pretestību Δ.

Tas ir līdzīgs spriegumu Δ, jo:

R =Ua/I, xC= UC/I un z = U/I.

No pretestību Δ

tgφ = -xC/R, cosφ = R/z.

φ noteikšanai ieteicams izmantot

φ =arctg (-xC/R).

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Pretest bu un jaudu tr sst ri1

Pretestību un jaudu trīsstūri

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Jaudas rc d s

Jaudas RC ķēdēs

Momentānā jauda

p = ui = UmImsinωtsin(ωt+φ) =

= UIcosφ – UIcos(2ωt+φ).

Vidējā (aktīvā) jauda

P = UIcosφ = I2R = UaI.

Reaktīvā jauda

QC = UIsinφ = I2xC = UCI.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Pilnā jauda

P, QC un S veido jaudu trīsstūri.

Fāžu nobīdes leņķis

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas indukcijas spoles un kondensatora virknes sl gums

Aktīvas pretestības, indukcijas spoles un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas indukcijas spoles un kondensatora virknes sl gums1

Aktīvas pretestības, indukcijas spoles un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas indukcijas spoles un kondensatora virknes sl gums2

Aktīvas pretestības, indukcijas spoles un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas indukcijas spoles un kondensatora virknes sl gums3

Aktīvas pretestības, indukcijas spoles un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Akt vas pretest bas indukcijas spoles un kondensatora virknes sl gums4

Aktīvas pretestības, indukcijas spoles un kondensatora virknes slēgums

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Ja strāva

i = Imsinωt,

tad

ua = ImRsinωt = Uamsin ωt,

uL= ImxLsin(ωt+π/2) = ULmsin(ωt+π/2),

uC=ImxCsin(ωt-π/2)=UCmsin(ωt-π/2).

Zīmē vektoru diagrammu pie

nosacījuma, ka

xL>xC, UL=IxL> UC=IxC.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

No diagrammas izriet:

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Z atbilst pretest bu

Z atbilst pretestību Δ

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Iii vienf zes elektrisk s des ar virkn sl gtiem elementiem

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Spriegumu rezonanse

Spriegumu rezonanse

Spriegumu rezonanse iestājas, kad

strāva sakrīt fāzē ar avota spriegumu,

t.i. φ = 0. Tas notiek, ja xL = xC.

Tad z = R ,

I = Imax = U/R.

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes


Vektoru diagramma

Vektoru diagramma

Ņ.Nadežņikovs. III Vienfāzes elektriskās ķēdes
