La vision dans l’eau. Justification Physiologie La lumière Les effets dans l’eau Conséquences en plongée. Justification. Cornée. Muscle oculaire. Pupille. Iris. Sclérotique. Physiologie. Anatomie de l’œil . Cristallin. Nerf optique. Rétine. Choroïde . Physiologie.
E N D

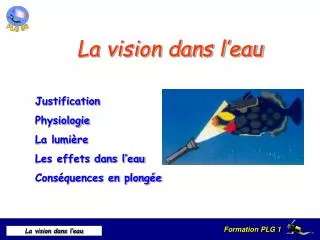

La vision dans l’eau Justification Physiologie La lumière Les effets dans l’eau Conséquences en plongée
Cornée Muscle oculaire Pupille Iris Sclérotique Physiologie • Anatomie de l’œil
Cristallin Nerf optique Rétine Choroïde Physiologie • Anatomie de l’œil
Physiologie • Fonctionnement de l’œil Vision d’un objet fixe
Physiologie • Fonctionnement de l’œil Vision d’un objet en rapprochement
Physiologie Fonctionnement de l’œil Vision d’un objet en éloignement
Vue Normale Myopie Presbytie Physiologie • Anomalie de la vision
Physiologie • Décomposition de la lumière
La lumière • Définition Radiation (onde électromagnétique ondulatoire) qui se propage, émise par des corps élevés à haute température (incandescence)ou par des corps excités (luminescence).
Ultra violet Rayon gamma Rayon X Infrarouges Ondes radio La lumière Composition Lumière visible
La lumière Composition Lumière visible Ultra violet Rayon gamma Ondes radio Rayon X Infrarouges
La lumière Composition violet indigo bleu vert jaune orangé rouge
Valeur de la vitesse dans le vide Référence du système international La lumière Propagation Se propage suivant une trajectoire rectiligne C = 299 792 458 m/s
C N = V Dans le verre 220000 km/s La lumière Propagation Variation de la vitesse en fonction du milieu dans le vide 300000 km/s Indice de réfraction N dans l'eau 225000 km/s dans l'air 300000 km/s Dans le vide N = 1 Dans l’eau N = 1,333
i r Les effets dans l’eau • La réflexion Le rayon lumineux est réfléchi à la surface de l ’eau.
Formule de DESCARTESni.sini = nr.sinR La réfraction i R Les effets dans l’eau
Formule de DESCARTES ni.sini = nr.sinR n : c’est le rapport des vitesses de propagation de la lumière entre le milieu et le vide Pour l ’air n = 1. Pour l ’eau n = 1,33. La réfraction La réfraction Pour un rayon pénétrant dans l’eau: • sini = 1,33.sinR
0 r sin sin = = = = 0 90 = = 0 1 r r AH sin = OA Les effets dans l’eau La réfraction Trigonométrie
i R Les effets dans l’eau La réfraction Étude des extrêmes: i = 0° i = 0° sini = 0 donc sinR = 0 et R = 0° pas de réfraction
i R Les effets dans l’eau La réfraction Étude des extrêmes: i ~ 90° i = 90° sini = 1 sinR = 1/1,33 sinR = 0,75 R = 48°35 ’
R i r 48°35 ’ Les effets dans l’eau Résultat de La réfraction et de la réflexion dans l’eau
Les effets dans l’eau La diffusion
0 m : 100 % 1 m : 40 % 10m: 14 % 20 m: 7 % 40 m: 1.5 % L’absorption Les effets dans l’eau Intensité lumineuse
Les effets dans l’eau • L’absorption
Vision floue Application en plongée • Sous l’eau sans masque IMPORTANCE DU VIDAGE DE MASQUE
Application en plongée • Sous l’eau avec le masque
Application en plongée Le grossissement
Application en plongée Le grossissement Ca rapproche : la distance apparente = la distance réelle x 3/4 Ca grossit : la taille apparente = la taille réelle x 4/3
Application en plongée Le champ de vision
A partie de 2 mètres disparition des couleurs Emporter une lampe Application en plongée Absorption des couleurs
Application en plongée • La luminosité Maximum de luminosité quand le soleil est au zénith
Ne pas remuer le fond Application en plongée • La diffusion
Tour d’horizon indispensable Conclusion à la surface - à 3 mètres
