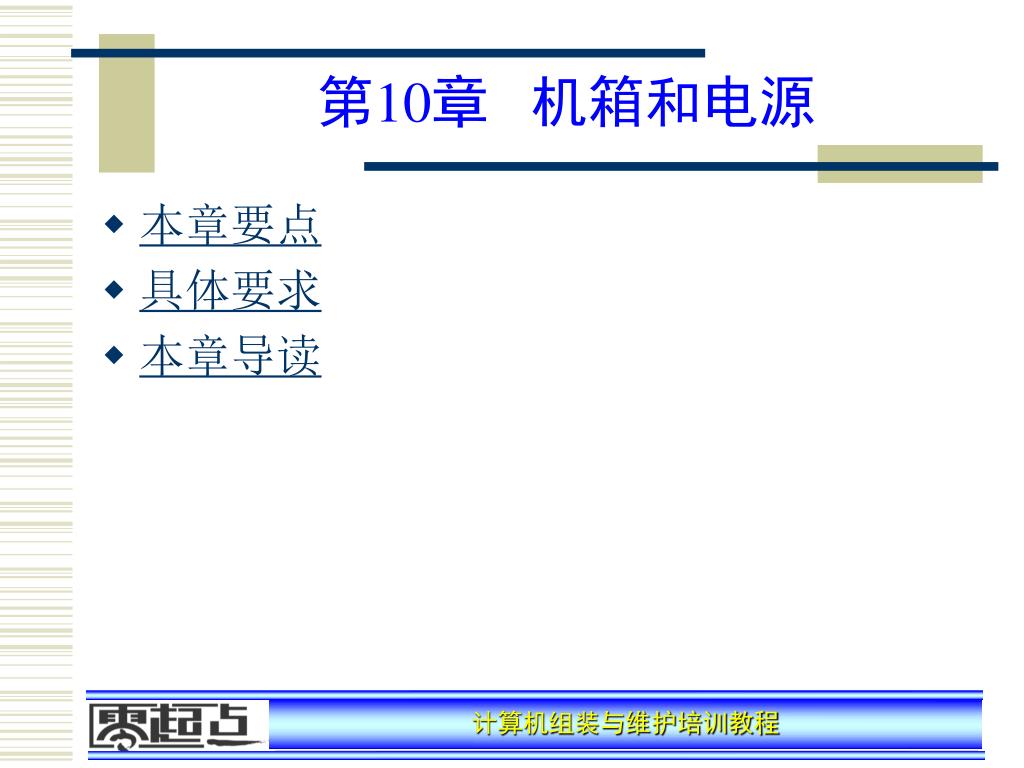

第10章 机箱和电源

  • 本章要点

  • 具体要求

  • 本章导读


10

本章要点

  • 机箱的作用

  • 机箱的分类

  • 电源的种类

  • 电源的性能参数


10

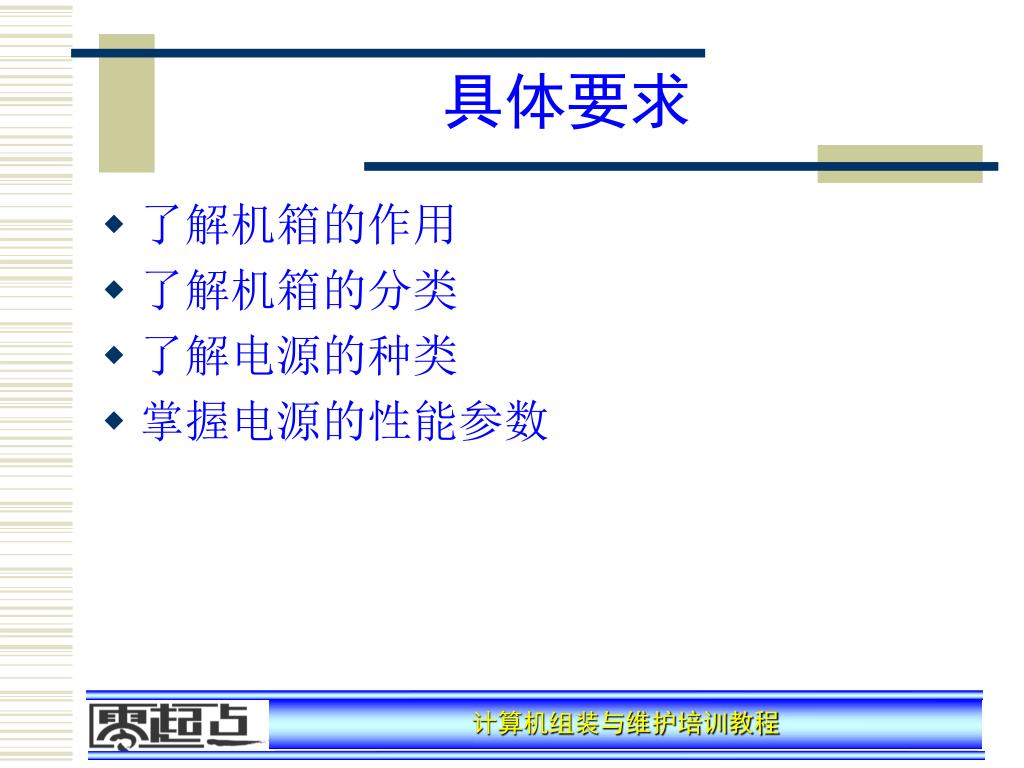

具体要求

  • 了解机箱的作用

  • 了解机箱的分类

  • 了解电源的种类

  • 掌握电源的性能参数


10

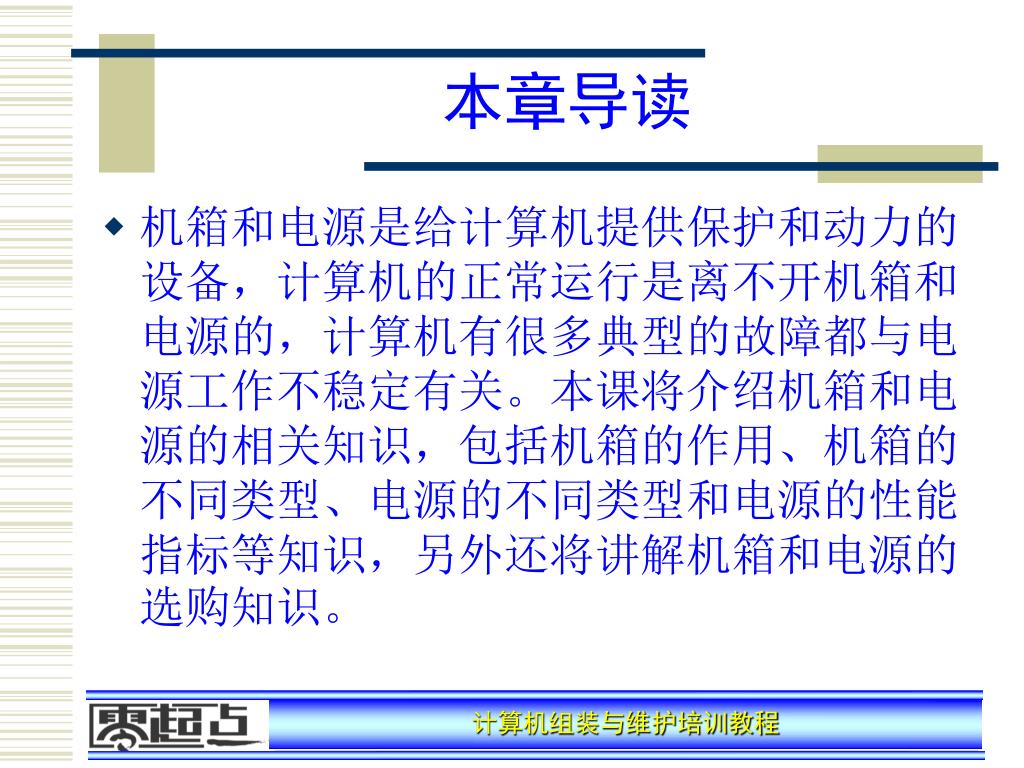

本章导读

  • 机箱和电源是给计算机提供保护和动力的设备,计算机的正常运行是离不开机箱和电源的,计算机有很多典型的故障都与电源工作不稳定有关。本课将介绍机箱和电源的相关知识,包括机箱的作用、机箱的不同类型、电源的不同类型和电源的性能指标等知识,另外还将讲解机箱和电源的选购知识。


10

10.1 机 箱 概 述

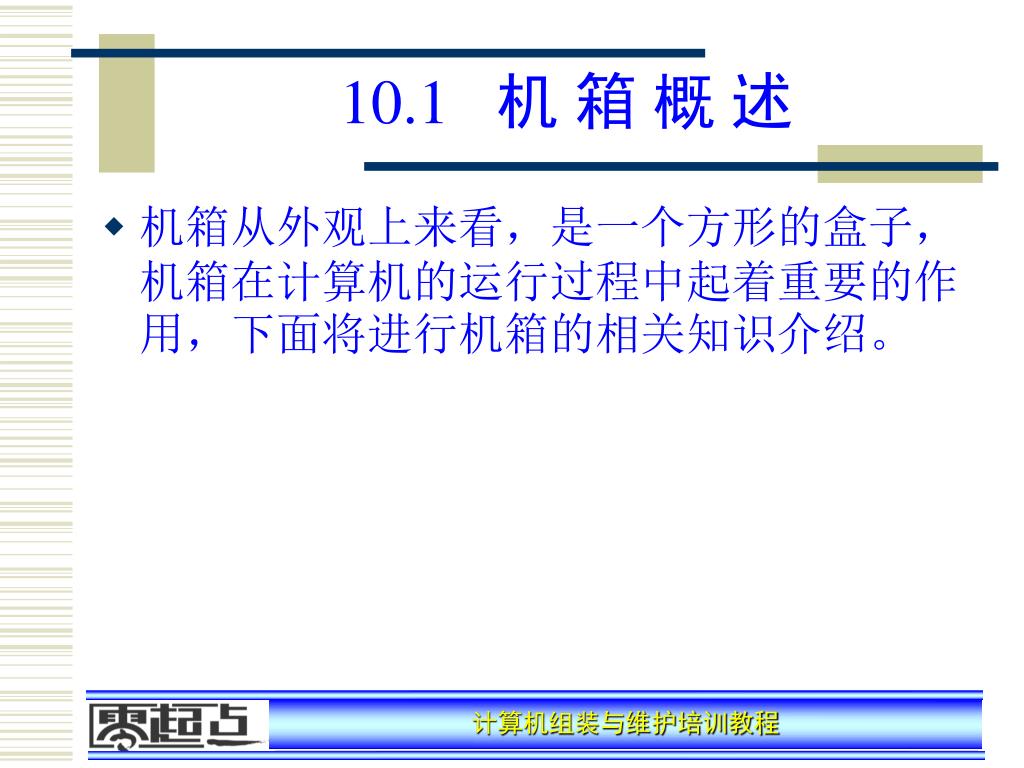

  • 机箱从外观上来看,是一个方形的盒子,机箱在计算机的运行过程中起着重要的作用,下面将进行机箱的相关知识介绍。


10

10.1 机 箱 概 述

  • 10.1.1 机箱的作用

  • 10.1.2 机箱的分类


10 1 1

10.1.1 机箱的作用

  • 前面几课介绍了计算机的一些核心部件,这些部件能够正常的工作离不开机箱的保护。如果没有机箱,计算机的CPU、内存、显卡等设备就会裸露在空气中,这样不仅不安全,而且空气中的灰尘会影响各设备的正常工作,机箱的作用主要表现在以下几个方面:

    • 机箱给主板、各种扩展板卡、各种存储设备以及电源提供存放空间,并通过机箱内部的支架、各种螺丝将这些配件固定在机箱内部,形成一个集装型的整体。


10 1 11

10.1.1 机箱的作用

  • 机箱坚实的外壳可以保护机箱中的设备,除了能防压、防冲击、防尘外,还能起到防电磁干扰、防辐射的作用,好的机箱可有效屏蔽电磁辐射。

  • 机箱面板上有许多指示灯,让操作者更方便地观察系统的运行情况。

  • 机箱面板上有开机和重新启动按钮,让使用者方便地控制计算机的启动和关闭。


10 1 2

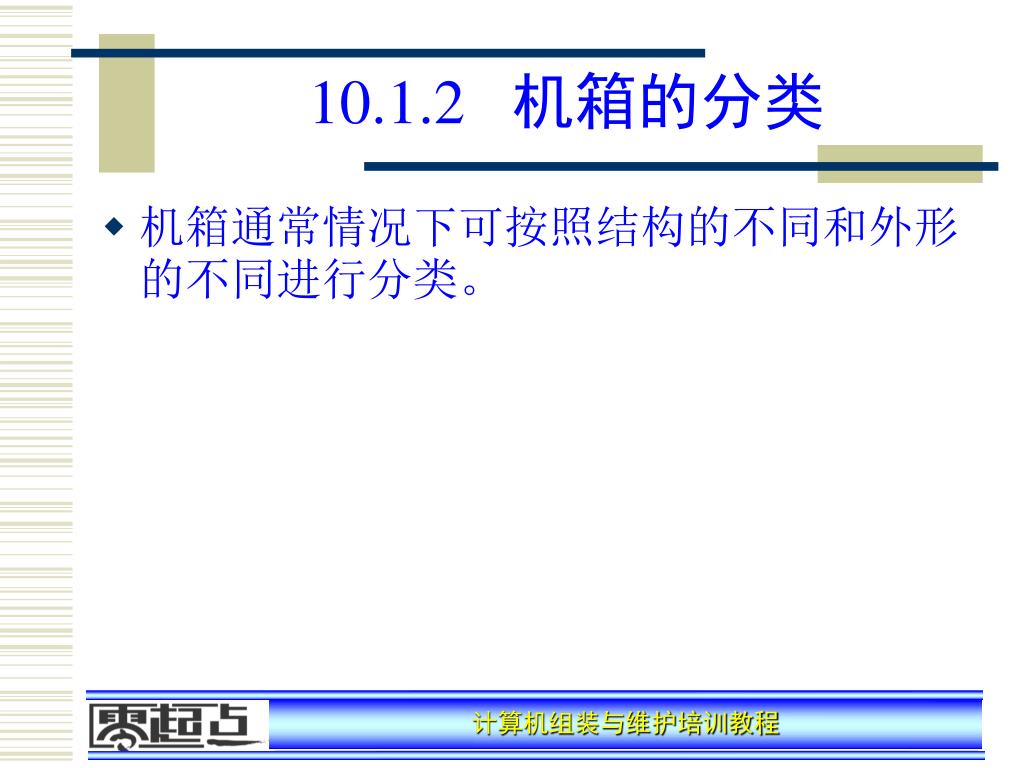

10.1.2 机箱的分类

  • 机箱通常情况下可按照结构的不同和外形的不同进行分类。


10 1 21

10.1.2 机箱的分类

  • 1.按照结构分类

  • 2.按照外观分类


10

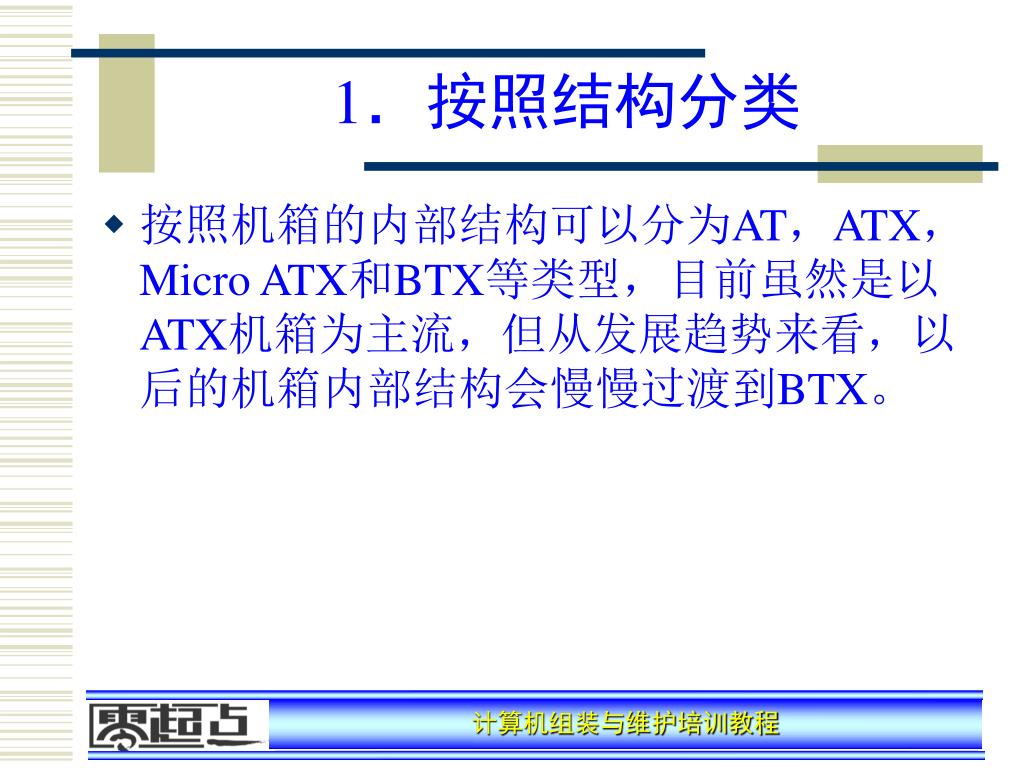

1.按照结构分类

  • 按照机箱的内部结构可以分为AT,ATX,Micro ATX和BTX等类型,目前虽然是以ATX机箱为主流,但从发展趋势来看,以后的机箱内部结构会慢慢过渡到BTX。


10

1)AT结构

  • AT是多年前的老机箱结构,现在已经被淘汰,市场上很少能见到。


2 atx

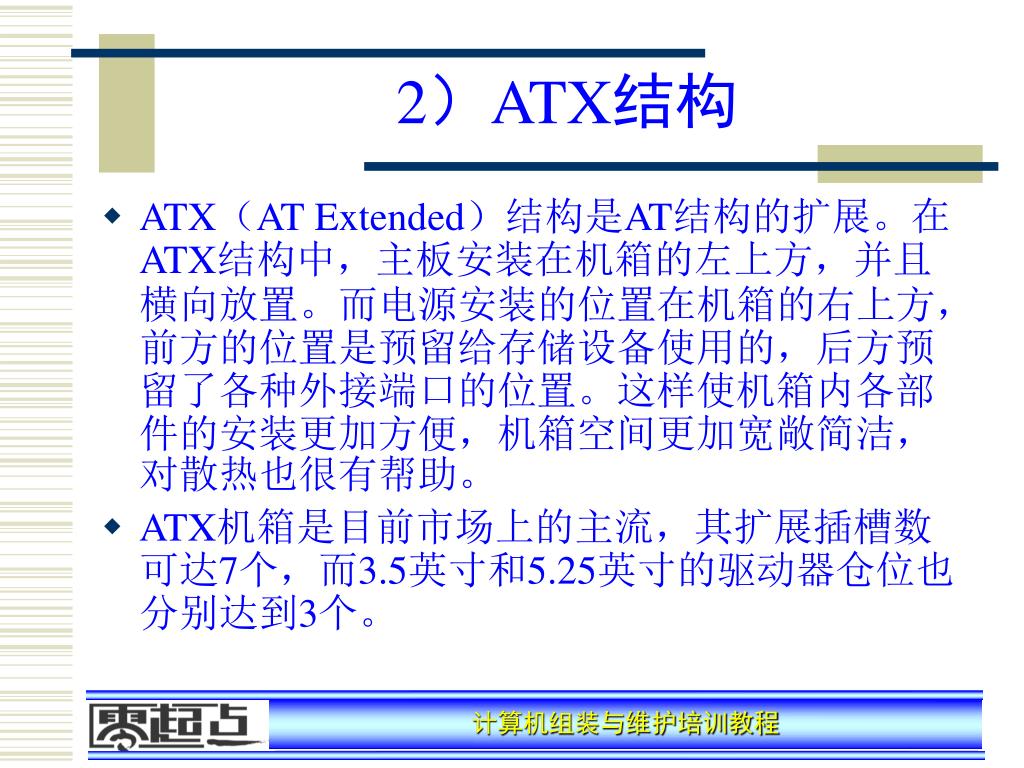

2)ATX结构

  • ATX(AT Extended)结构是AT结构的扩展。在ATX结构中,主板安装在机箱的左上方,并且横向放置。而电源安装的位置在机箱的右上方,前方的位置是预留给存储设备使用的,后方预留了各种外接端口的位置。这样使机箱内各部件的安装更加方便,机箱空间更加宽敞简洁,对散热也很有帮助。

  • ATX机箱是目前市场上的主流,其扩展插槽数可达7个,而3.5英寸和5.25英寸的驱动器仓位也分别达到3个。


3 micro atx

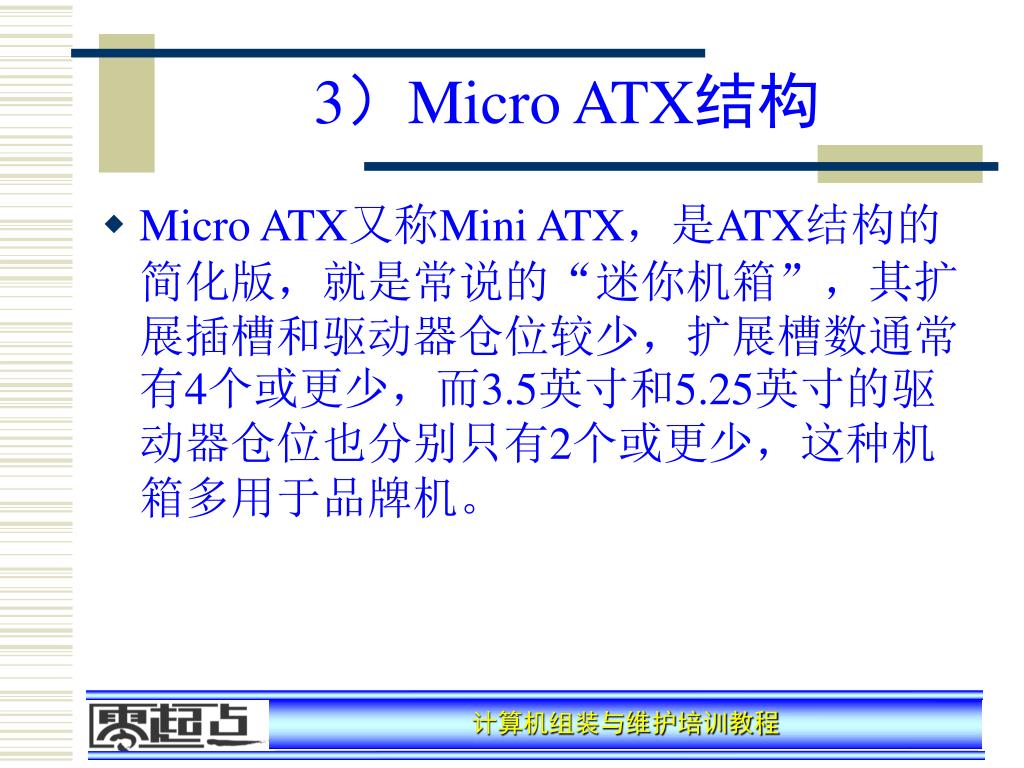

3)Micro ATX结构

  • Micro ATX又称Mini ATX,是ATX结构的简化版,就是常说的“迷你机箱”,其扩展插槽和驱动器仓位较少,扩展槽数通常有4个或更少,而3.5英寸和5.25英寸的驱动器仓位也分别只有2个或更少,这种机箱多用于品牌机。


4 btx

4)BTX结构

  • BTX是Intel提出的新型主板架构Balanced Technology Extended的简称,是ATX结构的替代者,新的BTX规格能够在不牺牲性能的前提下做到最小的体积。新架构对接口、总线以及设备将有新的要求。BTX结构将更加紧凑,主板的安装将更加简便。


10

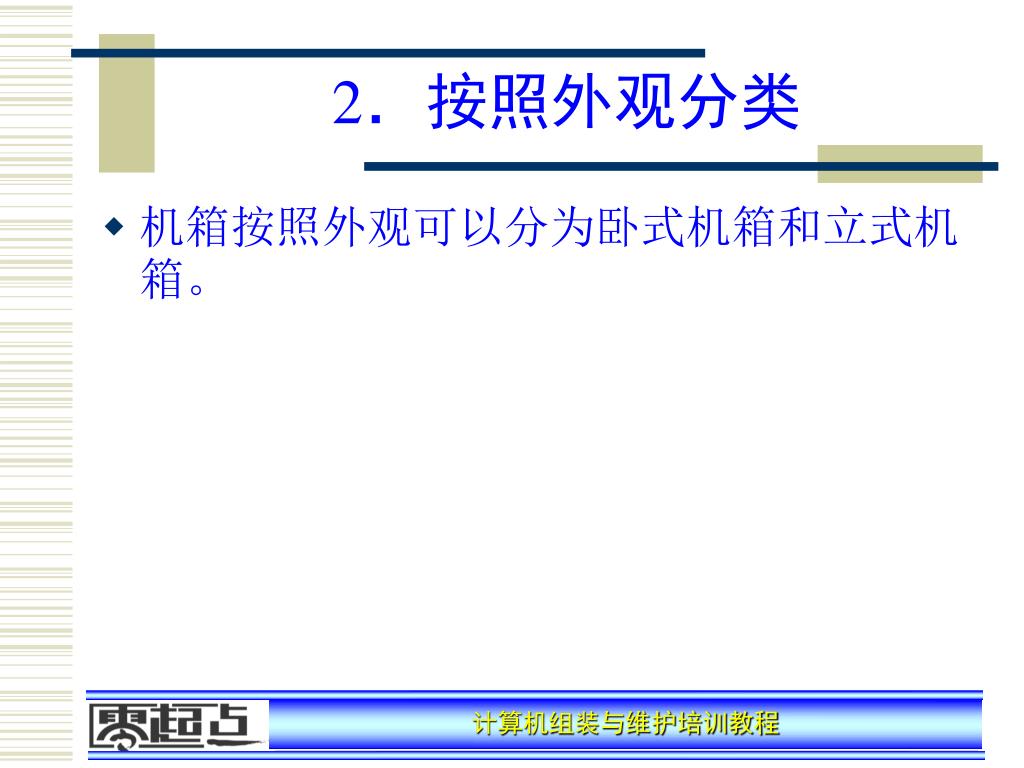

2.按照外观分类

  • 机箱按照外观可以分为卧式机箱和立式机箱。


10

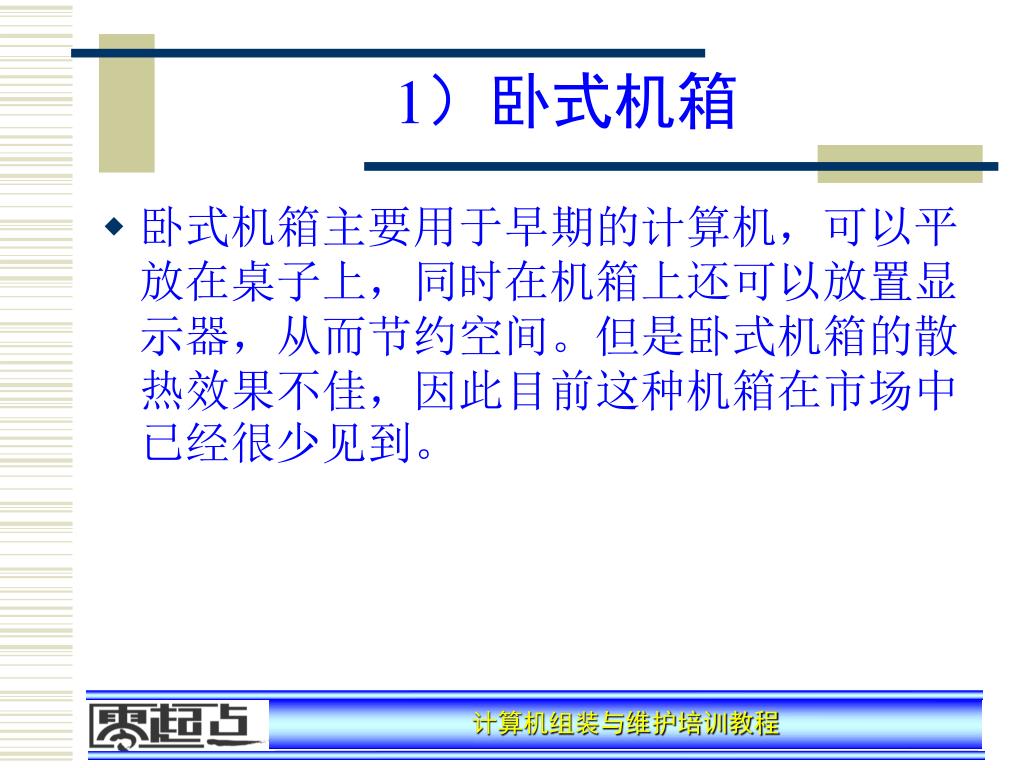

1)卧式机箱

  • 卧式机箱主要用于早期的计算机,可以平放在桌子上,同时在机箱上还可以放置显示器,从而节约空间。但是卧式机箱的散热效果不佳,因此目前这种机箱在市场中已经很少见到。


10

2)立式机箱

  • 立式机箱的电源在上方,其散热性比卧式机箱好,而且添加各种配件时也较为方便。立式机箱没有高度限制,在理论上可以提供更多的驱动器槽,并使计算机内部设备安装位置的分布更科学。


10

机箱


10

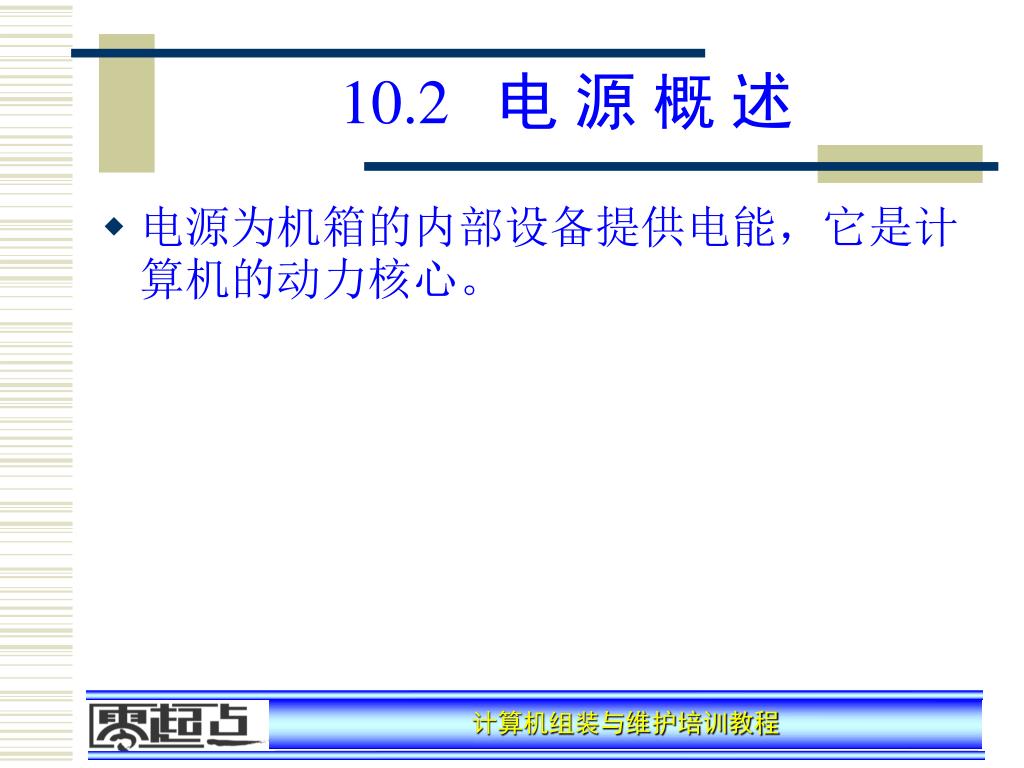

10.2 电 源 概 述

  • 电源为机箱的内部设备提供电能,它是计算机的动力核心。


10

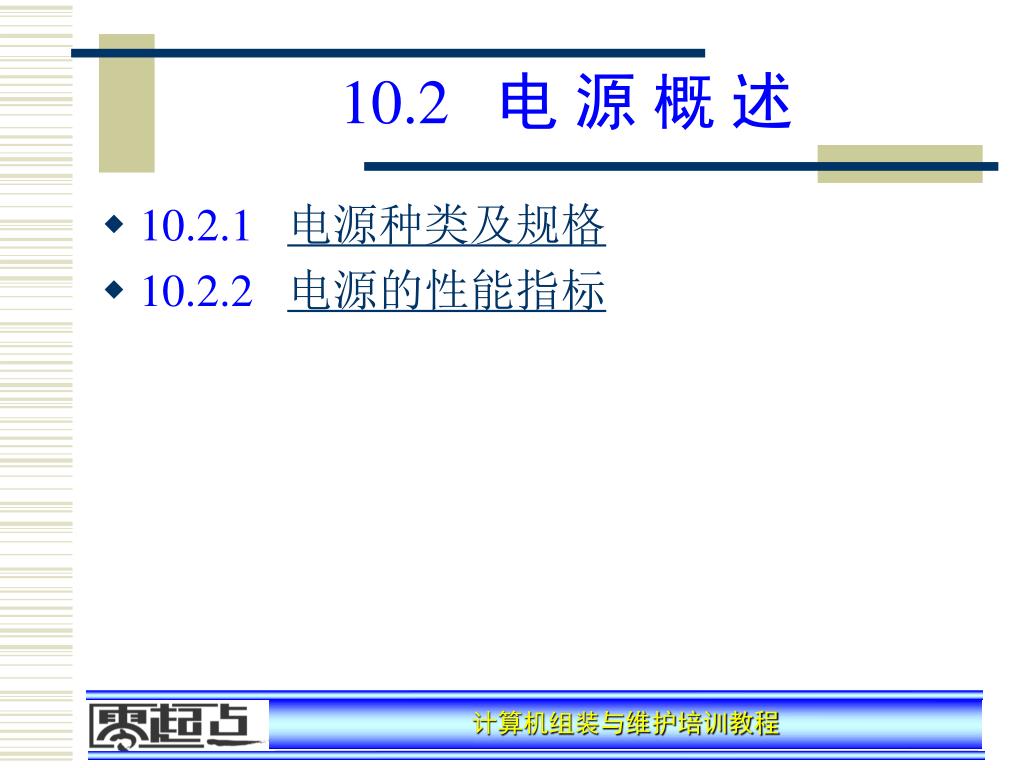

10.2 电 源 概 述

  • 10.2.1 电源种类及规格

  • 10.2.2 电源的性能指标


10 2 1

10.2.1 电源种类及规格

  • 根据机箱的分类,电源也可分为AT电源、ATX电源和Micro ATX电源等类型。


10 2 11

10.2.1 电源种类及规格

  • 1.AT电源

  • 2.ATX电源

  • 3.Micro ATX电源

  • 4.BTX电源


10

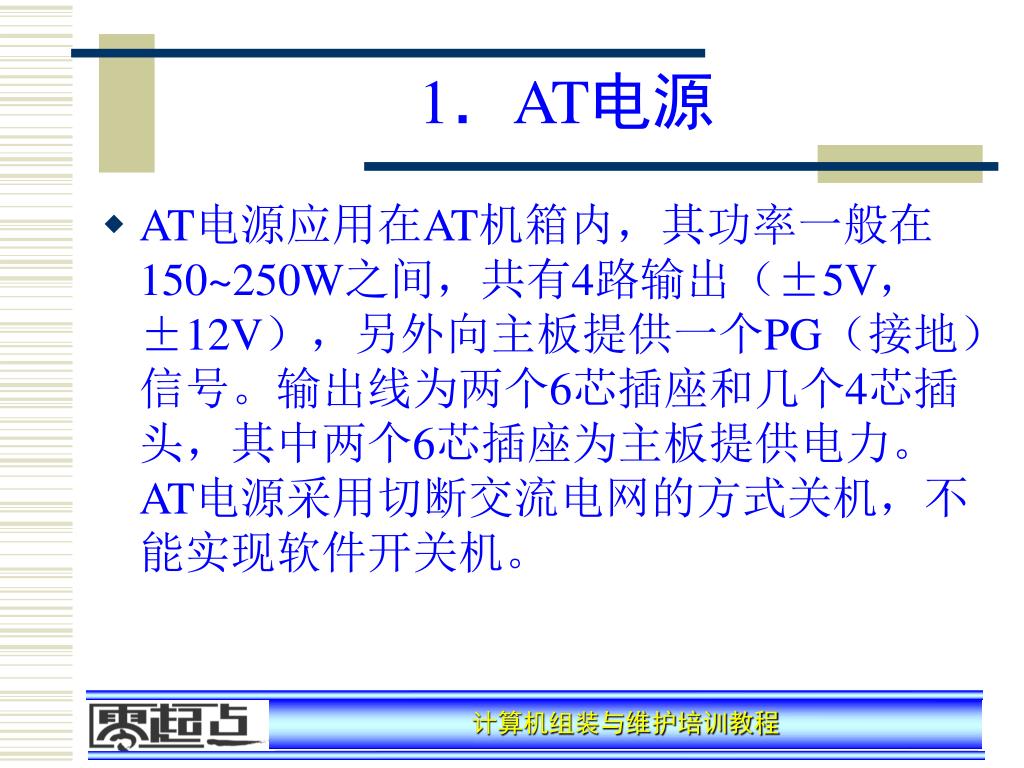

1.AT电源

  • AT电源应用在AT机箱内,其功率一般在150~250W之间,共有4路输出(±5V,±12V),另外向主板提供一个PG(接地)信号。输出线为两个6芯插座和几个4芯插头,其中两个6芯插座为主板提供电力。AT电源采用切断交流电网的方式关机,不能实现软件开关机。


2 atx1

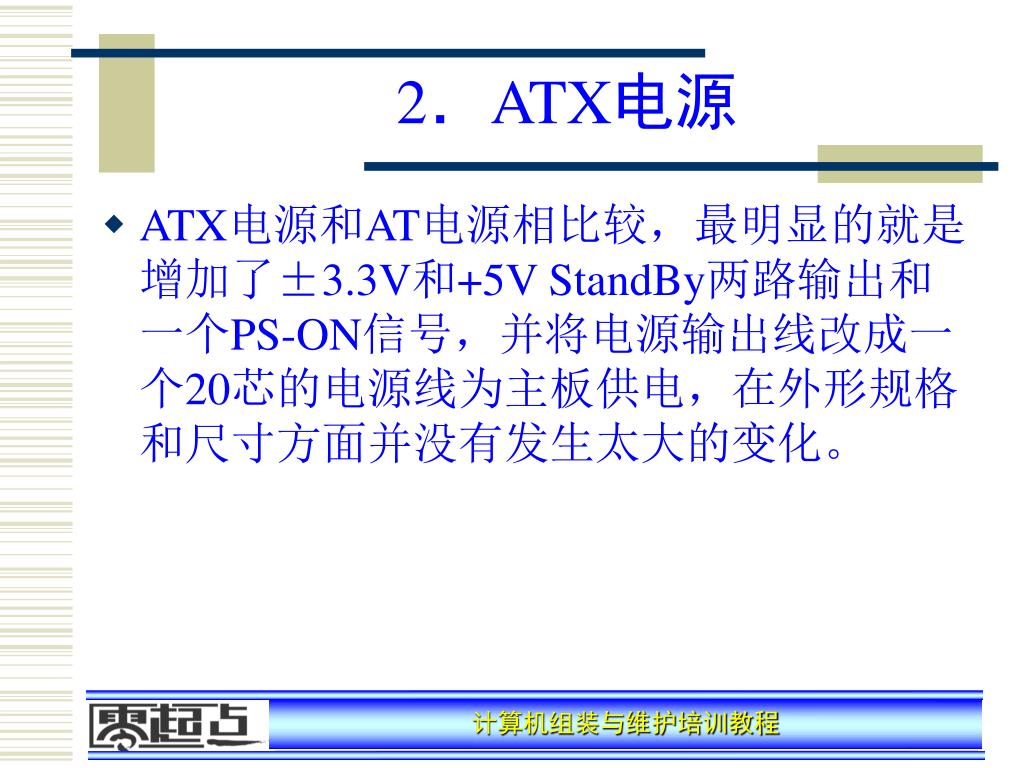

2.ATX电源

  • ATX电源和AT电源相比较,最明显的就是增加了±3.3V和+5V StandBy两路输出和一个PS-ON信号,并将电源输出线改成一个20芯的电源线为主板供电,在外形规格和尺寸方面并没有发生太大的变化。


10

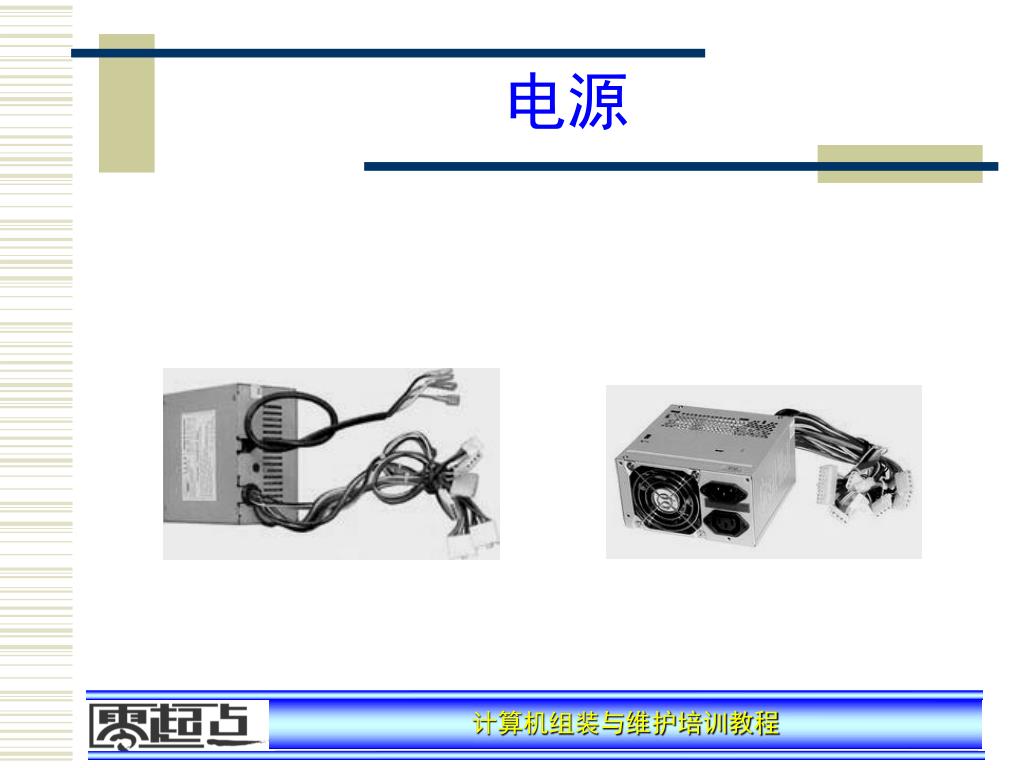

电源


3 micro atx1

3.Micro ATX电源

  • Micro ATX电源是Intel公司在ATX电源的基础上改进的,其主要目的就是降低制作成本。最显著的变化是体积减小、功率降低。


4 btx1

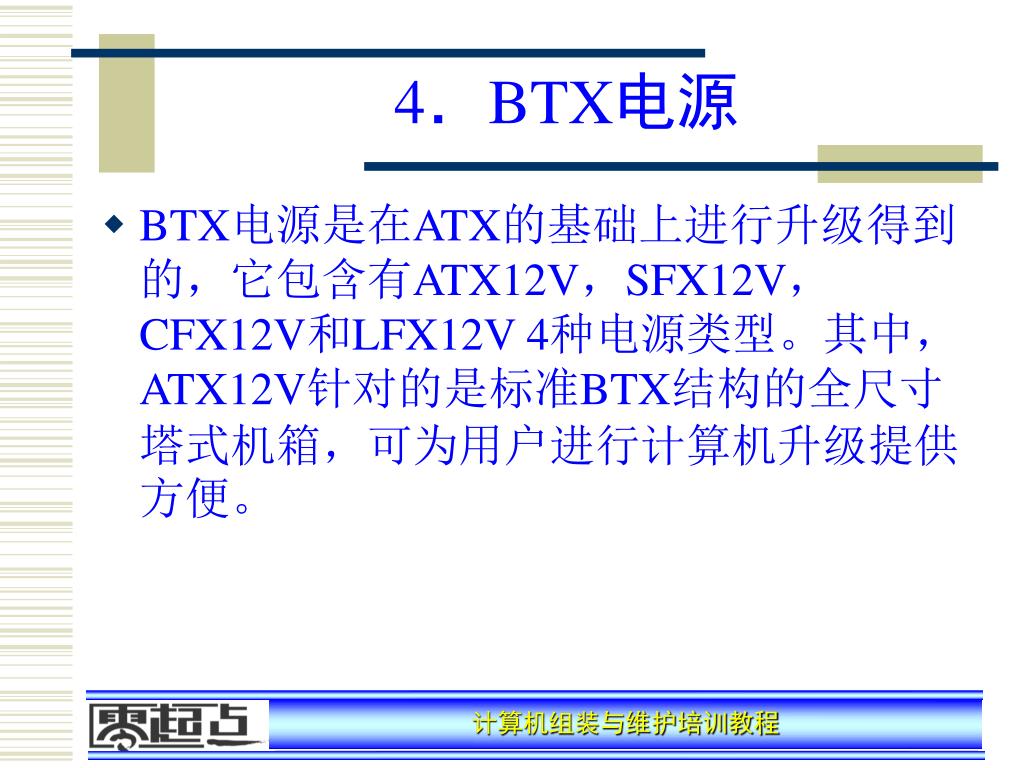

4.BTX电源

  • BTX电源是在ATX的基础上进行升级得到的,它包含有ATX12V,SFX12V,CFX12V和LFX12V 4种电源类型。其中,ATX12V针对的是标准BTX结构的全尺寸塔式机箱,可为用户进行计算机升级提供方便。


10

电源


10 2 2

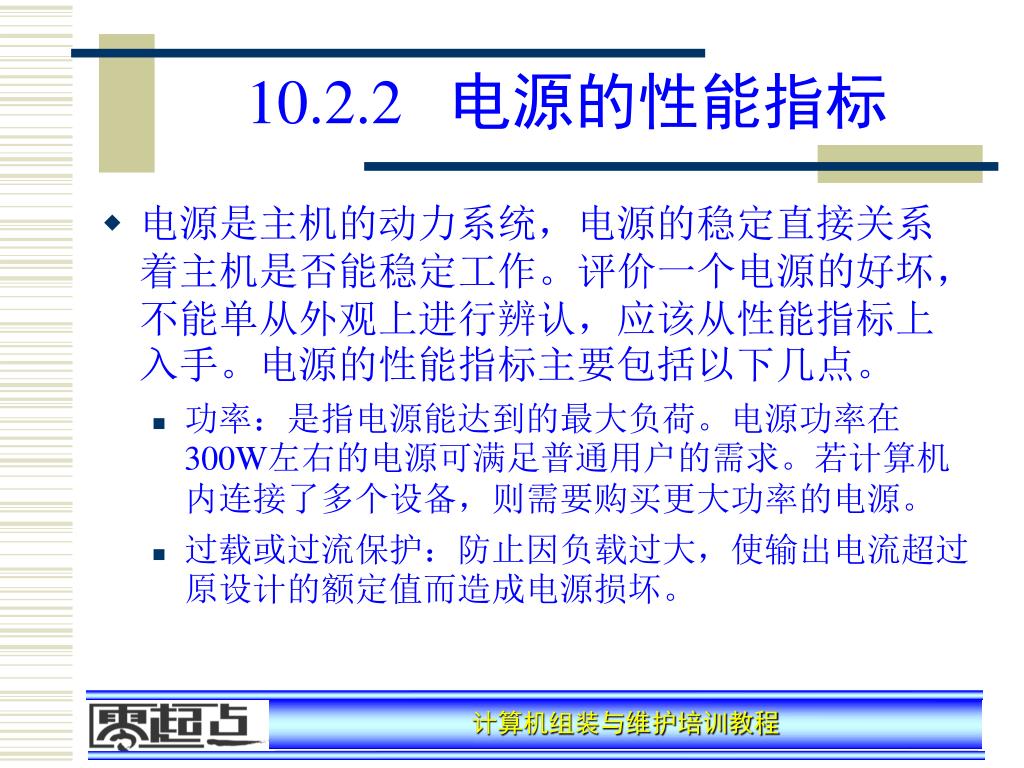

10.2.2 电源的性能指标

  • 电源是主机的动力系统,电源的稳定直接关系着主机是否能稳定工作。评价一个电源的好坏,不能单从外观上进行辨认,应该从性能指标上入手。电源的性能指标主要包括以下几点。

    • 功率:是指电源能达到的最大负荷。电源功率在300W左右的电源可满足普通用户的需求。若计算机内连接了多个设备,则需要购买更大功率的电源。

    • 过载或过流保护:防止因负载过大,使输出电流超过原设计的额定值而造成电源损坏。


10 2 21

10.2.2 电源的性能指标

  • 效率:电源的输出功率与输入功率的百分比。电源的效率应该在70%以上。

  • 承受电压范围:有的地区电压不够稳定,这就要求电源可以承受的电压范围比较宽,在电压过低和电压过高时仍然能稳定地提供电能。

  • 负载稳定度:是指输出电压随着负载在指定范围内变化而变化的百分率,其应用条件是输入电压和周围的温度保持恒定。


10 2 22

10.2.2 电源的性能指标

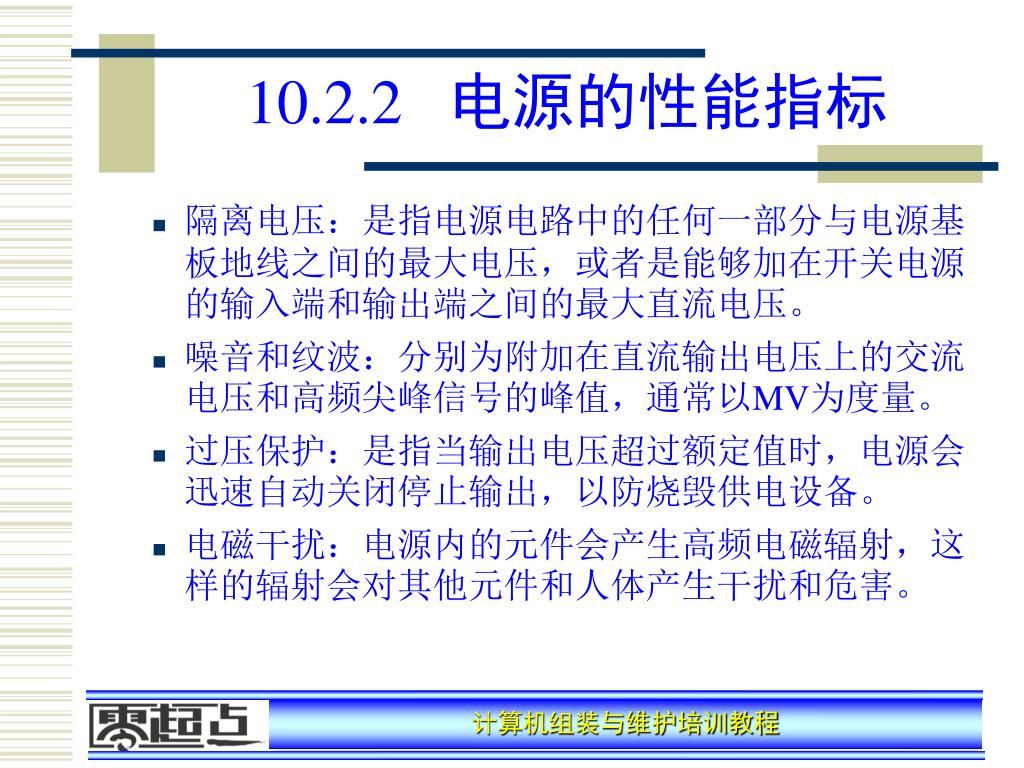

  • 隔离电压:是指电源电路中的任何一部分与电源基板地线之间的最大电压,或者是能够加在开关电源的输入端和输出端之间的最大直流电压。

  • 噪音和纹波:分别为附加在直流输出电压上的交流电压和高频尖峰信号的峰值,通常以MV为度量。

  • 过压保护:是指当输出电压超过额定值时,电源会迅速自动关闭停止输出,以防烧毁供电设备。

  • 电磁干扰:电源内的元件会产生高频电磁辐射,这样的辐射会对其他元件和人体产生干扰和危害。


10

10.3 机箱和电源的选购指南

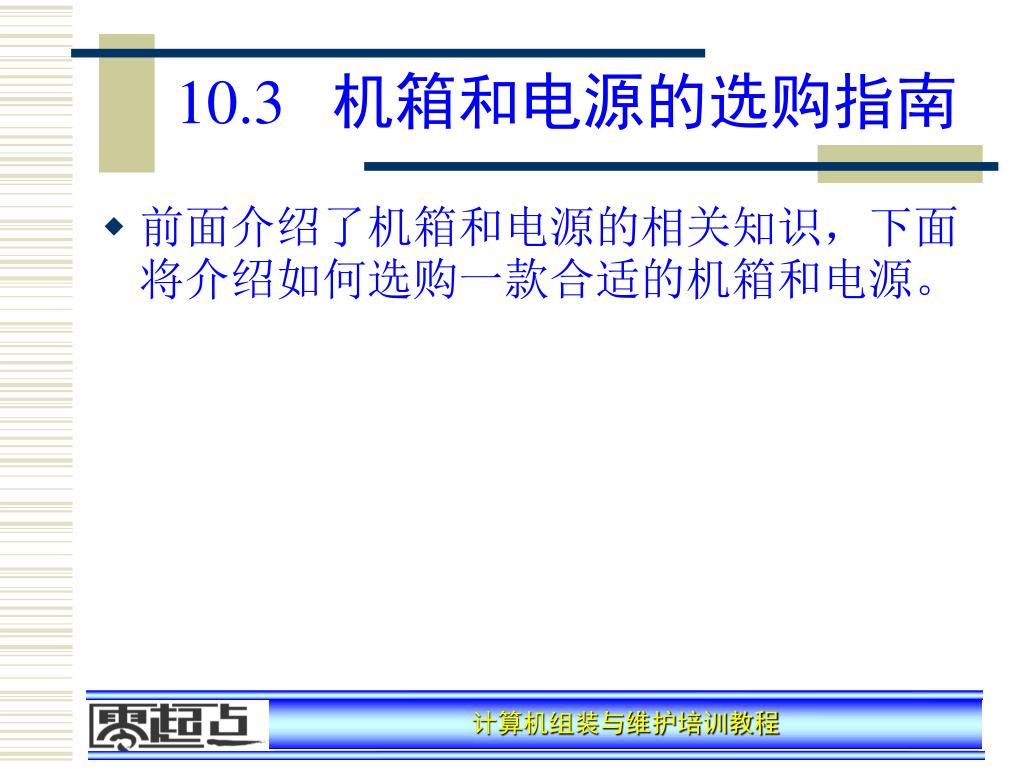

  • 前面介绍了机箱和电源的相关知识,下面将介绍如何选购一款合适的机箱和电源。


10

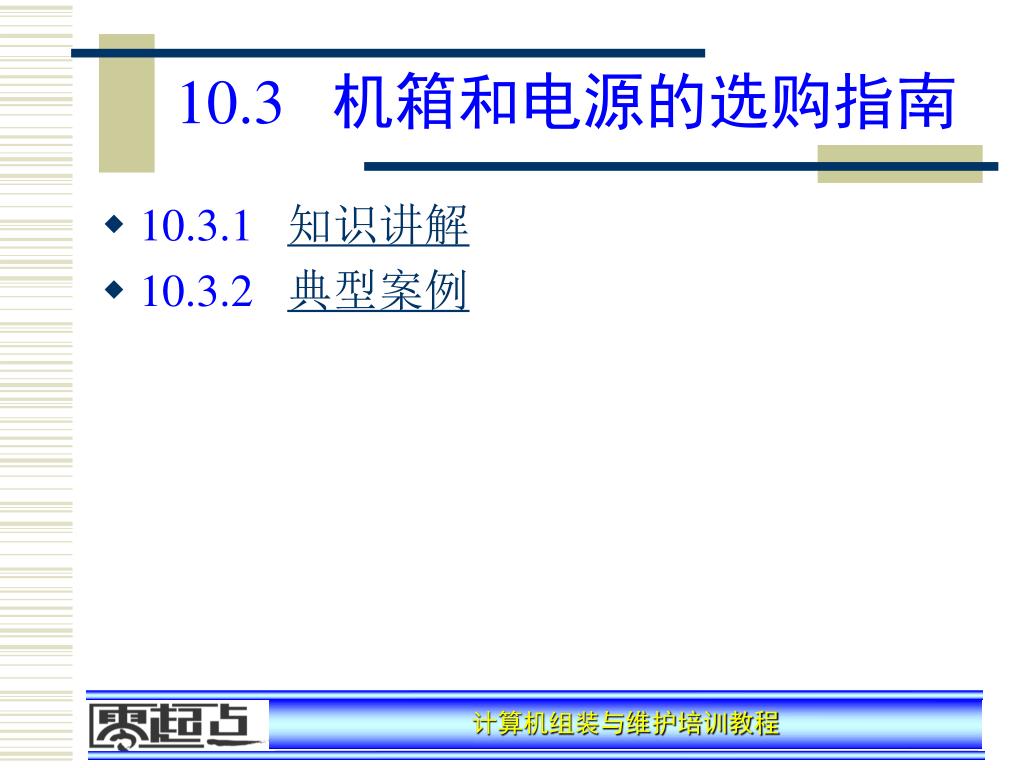

10.3 机箱和电源的选购指南

  • 10.3.1 知识讲解

  • 10.3.2 典型案例


10 3 1

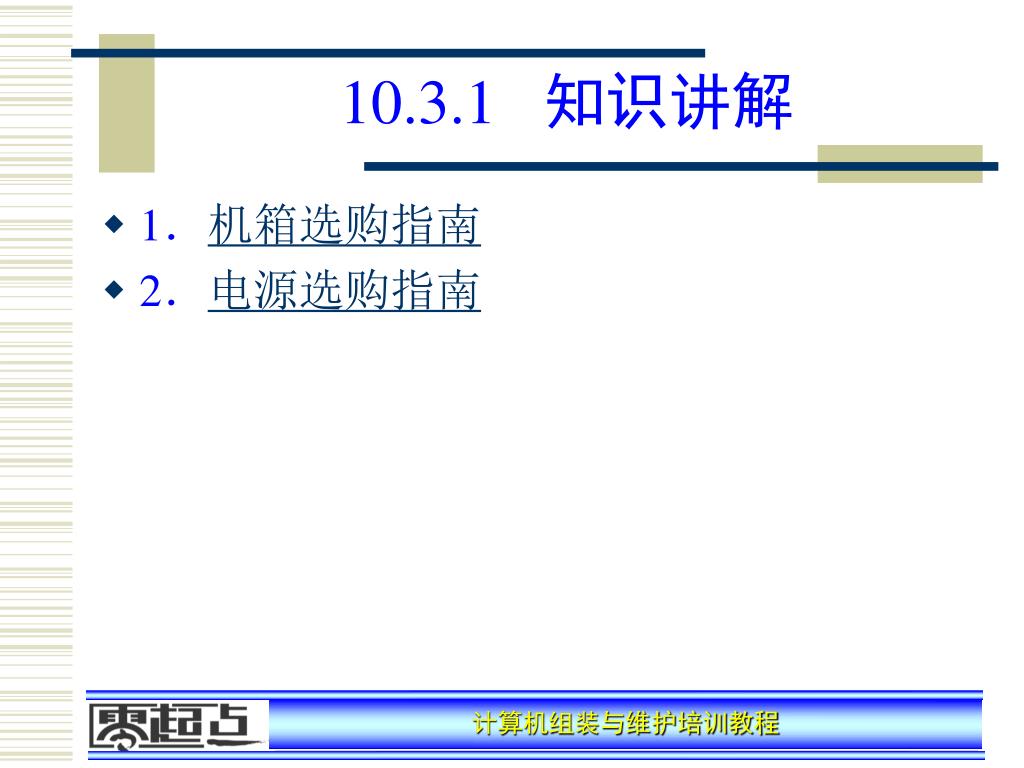

10.3.1 知识讲解

  • 机箱和电源一般都是组合在一起进行销售的,但是也可以根据实际需要分别选择机箱和电源。


10 3 11

10.3.1 知识讲解

  • 1.机箱选购指南

  • 2.电源选购指南


10

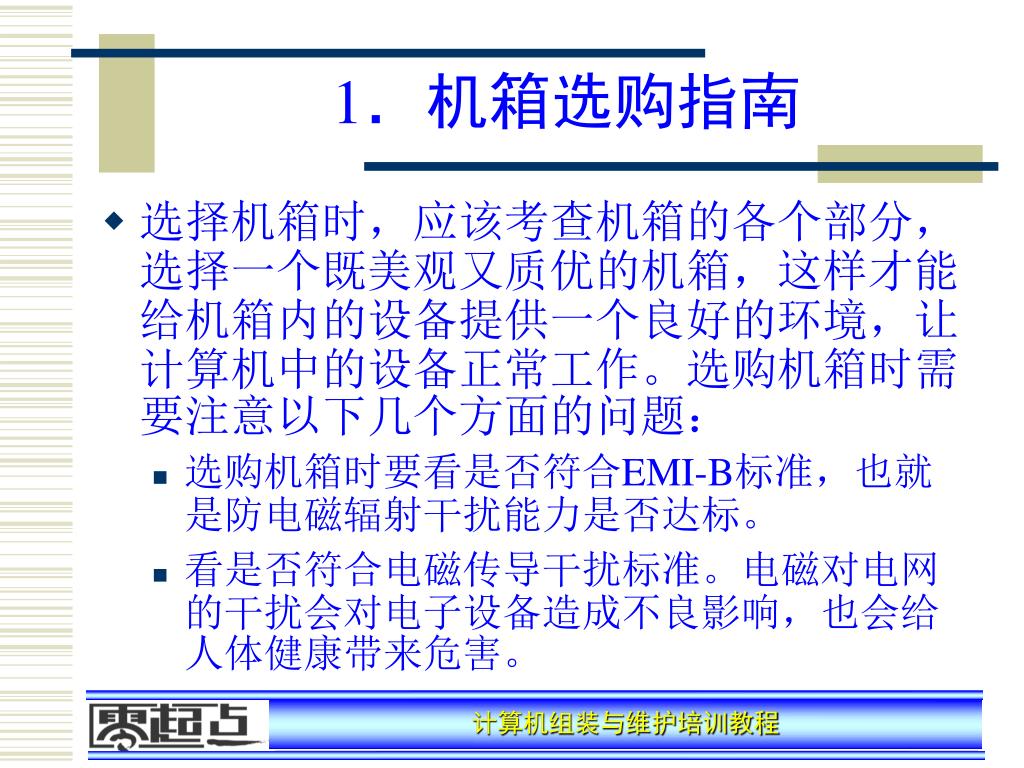

1.机箱选购指南

  • 选择机箱时,应该考查机箱的各个部分,选择一个既美观又质优的机箱,这样才能给机箱内的设备提供一个良好的环境,让计算机中的设备正常工作。选购机箱时需要注意以下几个方面的问题:

    • 选购机箱时要看是否符合EMI-B标准,也就是防电磁辐射干扰能力是否达标。

    • 看是否符合电磁传导干扰标准。电磁对电网的干扰会对电子设备造成不良影响,也会给人体健康带来危害。


10

1.机箱选购指南

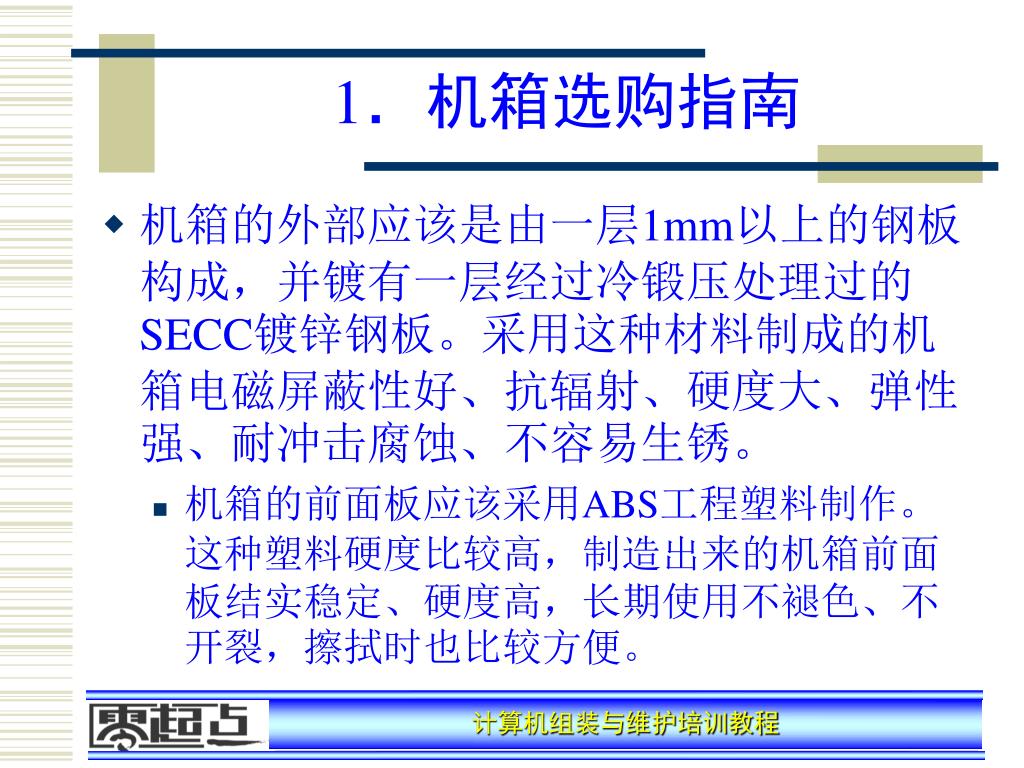

  • 机箱的外部应该是由一层1mm以上的钢板构成,并镀有一层经过冷锻压处理过的SECC镀锌钢板。采用这种材料制成的机箱电磁屏蔽性好、抗辐射、硬度大、弹性强、耐冲击腐蚀、不容易生锈。

    • 机箱的前面板应该采用ABS工程塑料制作。这种塑料硬度比较高,制造出来的机箱前面板结实稳定、硬度高,长期使用不褪色、不开裂,擦拭时也比较方便。


10

1.机箱选购指南

  • 购买机箱时需注意选择有名气的品牌厂家,因为著名品牌厂家的产品虽然价格会高一些,但是产品质量绝对不缩水。这些生产机箱的名牌厂家同时也生产电源,因此选购机箱时也可以将电源一起购买。


10

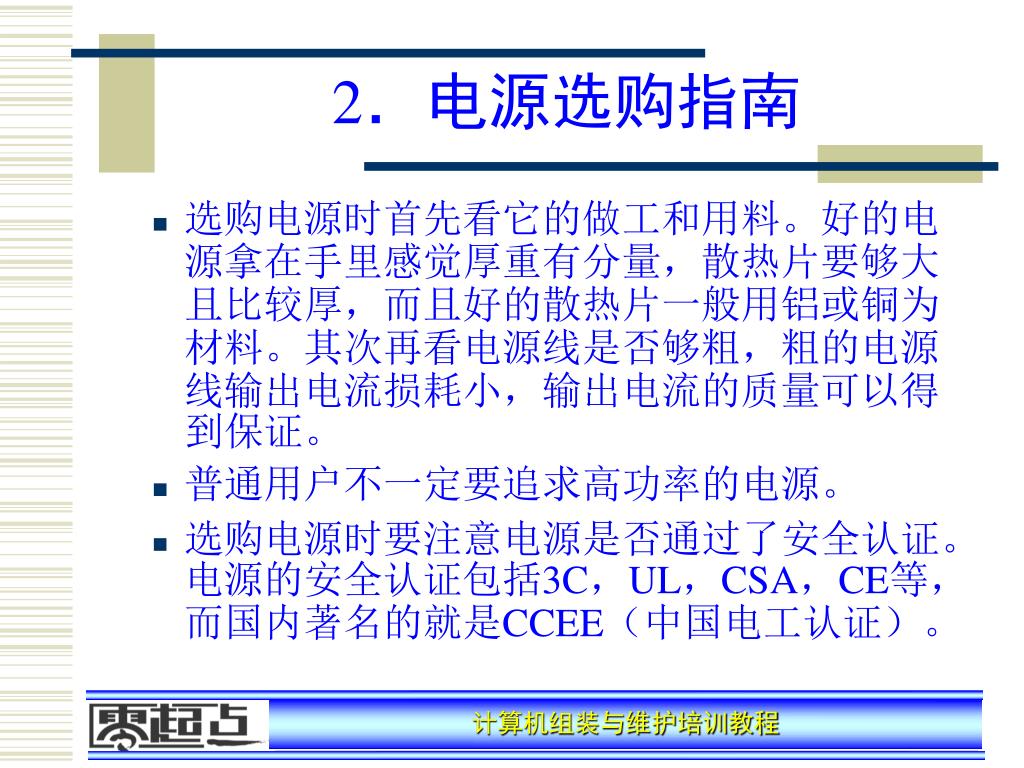

2.电源选购指南

  • 如今计算机的配件越来越多,并且配件的功耗也是越来越大,如CPU、显卡、刻录机等都是耗电大户,另外主板上还插着各种各样的扩展卡,如电视卡、网卡、声卡、USB扩展卡等,这么多的设备如果没有一个优质电源提供保障,是难以正常运行的。选购电源时需要注意以下几个方面的问题:


10

2.电源选购指南

  • 选购电源时首先看它的做工和用料。好的电源拿在手里感觉厚重有分量,散热片要够大且比较厚,而且好的散热片一般用铝或铜为材料。其次再看电源线是否够粗,粗的电源线输出电流损耗小,输出电流的质量可以得到保证。

  • 普通用户不一定要追求高功率的电源。

  • 选购电源时要注意电源是否通过了安全认证。电源的安全认证包括3C,UL,CSA,CE等,而国内著名的就是CCEE(中国电工认证)。


10 3 2

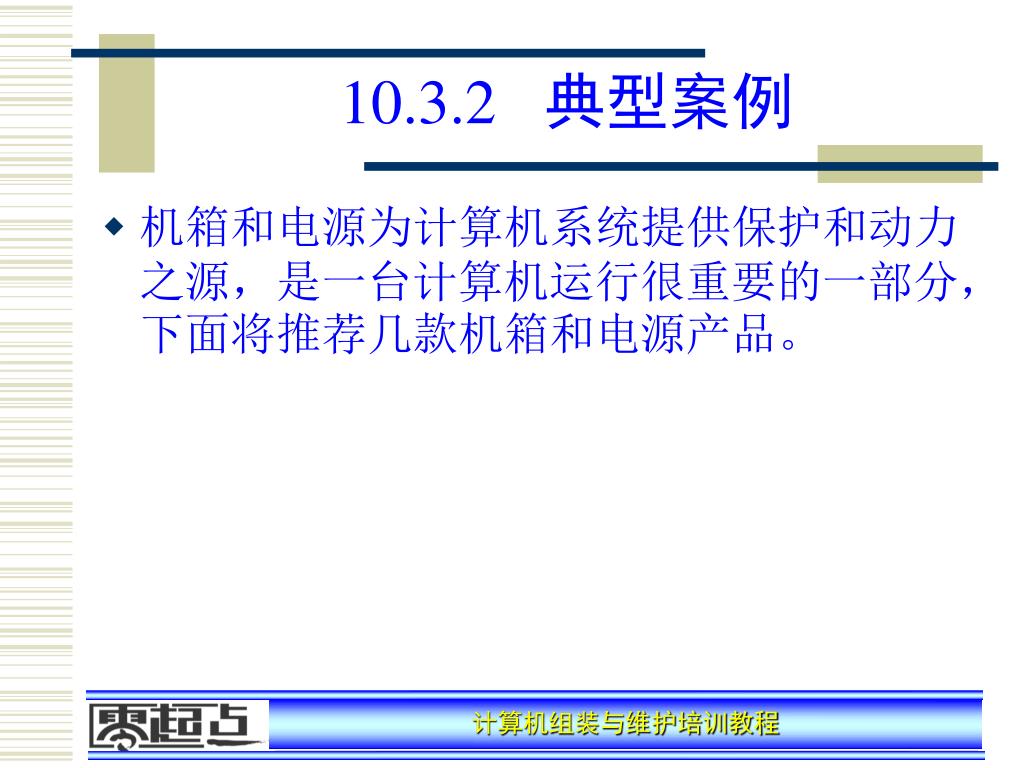

10.3.2 典型案例

  • 机箱和电源为计算机系统提供保护和动力之源,是一台计算机运行很重要的一部分,下面将推荐几款机箱和电源产品。


10 3 21

10.3.2 典型案例

  • 1.机箱推荐

  • 2.电源推荐


10

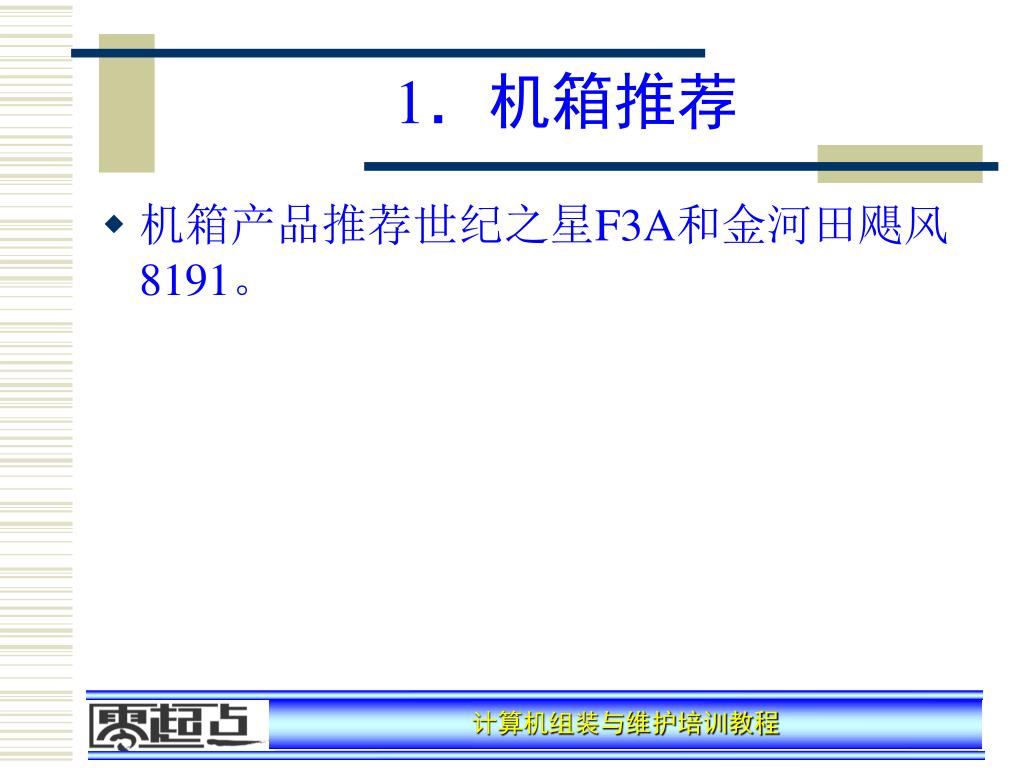

1.机箱推荐

  • 机箱产品推荐世纪之星F3A和金河田飓风8191。


1 f3a

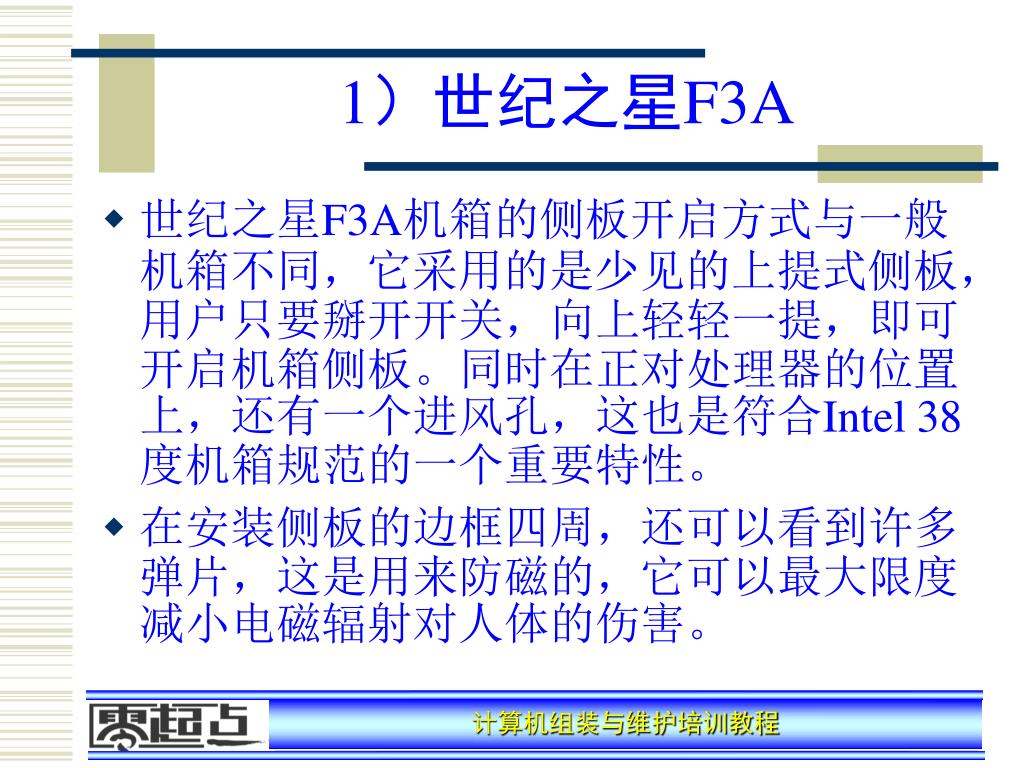

1)世纪之星F3A

  • 世纪之星F3A机箱的侧板开启方式与一般机箱不同,它采用的是少见的上提式侧板,用户只要掰开开关,向上轻轻一提,即可开启机箱侧板。同时在正对处理器的位置上,还有一个进风孔,这也是符合Intel 38度机箱规范的一个重要特性。

  • 在安装侧板的边框四周,还可以看到许多弹片,这是用来防磁的,它可以最大限度减小电磁辐射对人体的伤害。


2 8191

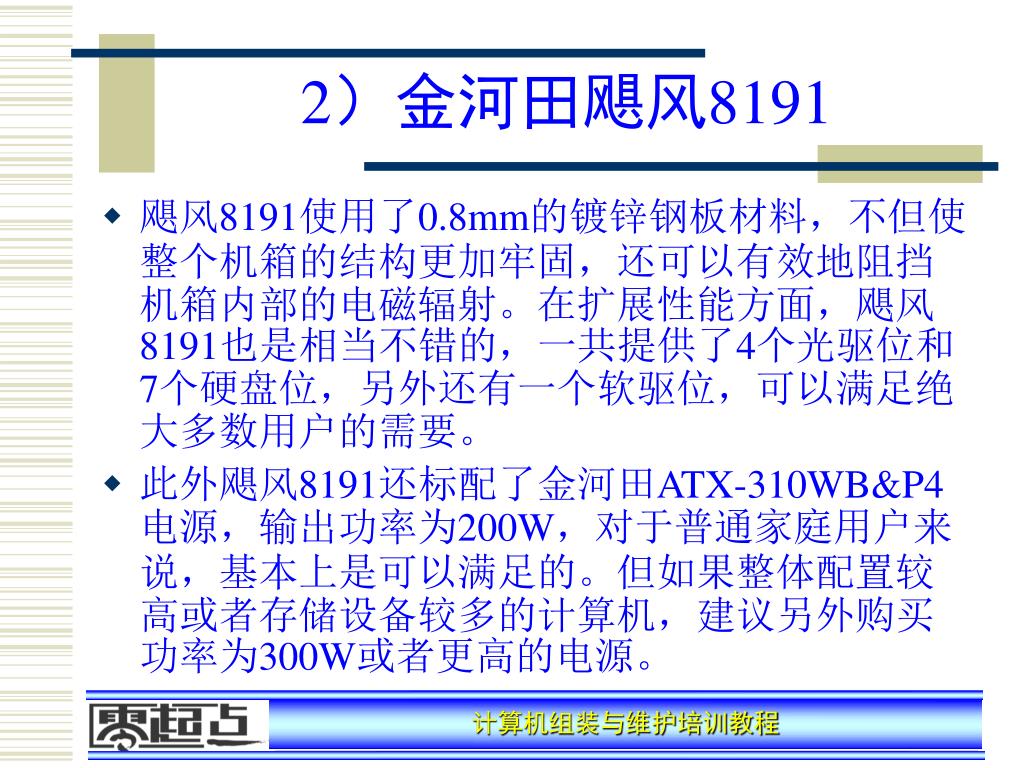

2)金河田飓风8191

  • 飓风8191使用了0.8mm的镀锌钢板材料,不但使整个机箱的结构更加牢固,还可以有效地阻挡机箱内部的电磁辐射。在扩展性能方面,飓风8191也是相当不错的,一共提供了4个光驱位和7个硬盘位,另外还有一个软驱位,可以满足绝大多数用户的需要。

  • 此外飓风8191还标配了金河田ATX-310WB&P4电源,输出功率为200W,对于普通家庭用户来说,基本上是可以满足的。但如果整体配置较高或者存储设备较多的计算机,建议另外购买功率为300W或者更高的电源。


10

机箱


10

2.电源推荐

  • 下面将要推荐的电源产品为世纪之星皇家骑士ST-ATX340和全汉领航者。


1 st atx340

1)世纪之星皇家骑士ST-ATX340

  • 世纪之星皇家骑士ST-ATX340是一款支持ATX12V 2.0标准的电源。该产品为双路12V输出设计,其中1路+12V最大输出电流14A,而2路+12V最大输出电流为15A,这足以满足最新Intel Prescott核心处理器和AMD最新Athlon 64处理器的供电需求。同时,该产品采用主动式PFC和支持智能温控技术,能及时调整风扇的转速。并且还支持世纪之星的专利技术——直吹式散热和五重保护功能。


10

2)全汉领航者

  • 全汉的此款领航者电源,型号为FSP300-60THN-P,是一款中低端市场的重量级电源。它采用了双路12V+12cm大规格风扇+智能温控的300W电源,所以性价比非常突出。

  • 这款电源符合Intel ATX 12V 2.03版标准,两路+12V的输出分别为8A和14A,+5V的输出为20A,3.3V的输出也达20A,性能指标相当出色。从电源的铭牌上可以看到这款电源通过了多项认证,其中包括国内强制执行的3C认证。


10

电源
