Radwin 2000

RADWIN 2000 – Беспроводный доступ. Мобильные приложения.


Radwin 20001

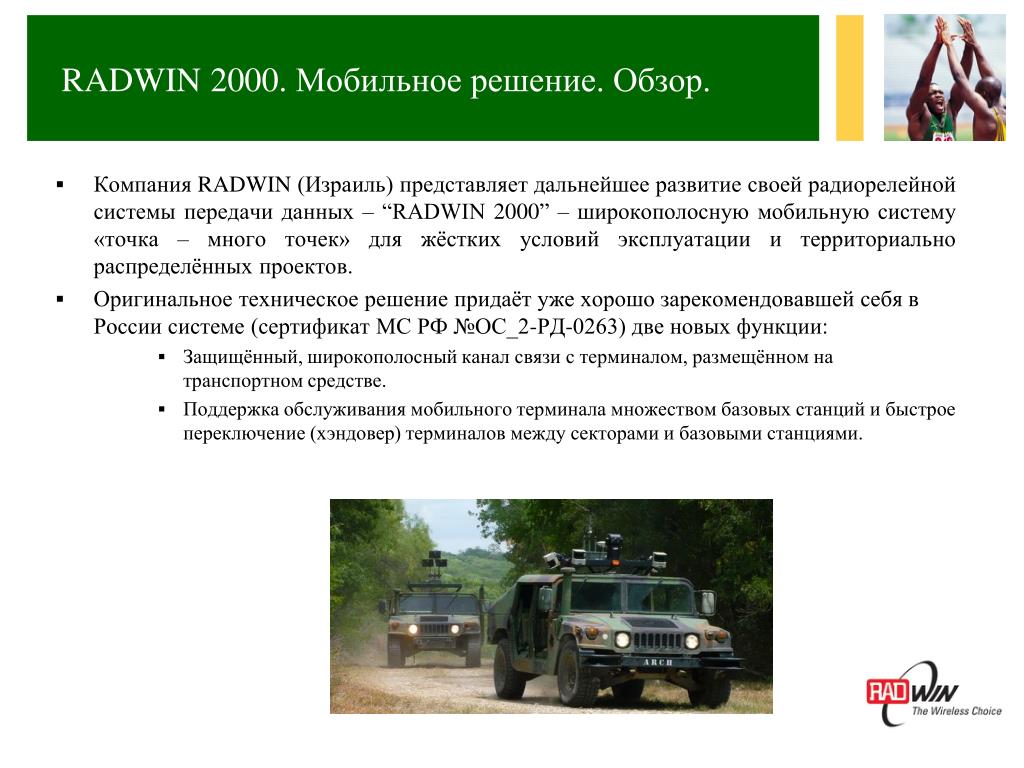

RADWIN2000. Мобильное решение. Обзор.

  • Компания RADWIN (Израиль) представляет дальнейшее развитие своей радиорелейной системы передачи данных – “RADWIN 2000” – широкополосную мобильную систему «точка – много точек» для жёстких условий эксплуатации и территориально распределённых проектов.

  • Оригинальное техническое решение придаёт уже хорошо зарекомендовавшей себя в России системе (сертификат МС РФ №ОС_2-РД-0263) две новых функции:

    • Защищённый, широкополосный канал связи с терминалом, размещённом на транспортном средстве.

    • Поддержка обслуживания мобильного терминала множеством базовых станций и быстрое переключение (хэндовер) терминалов между секторами и базовыми станциями.


Radwin

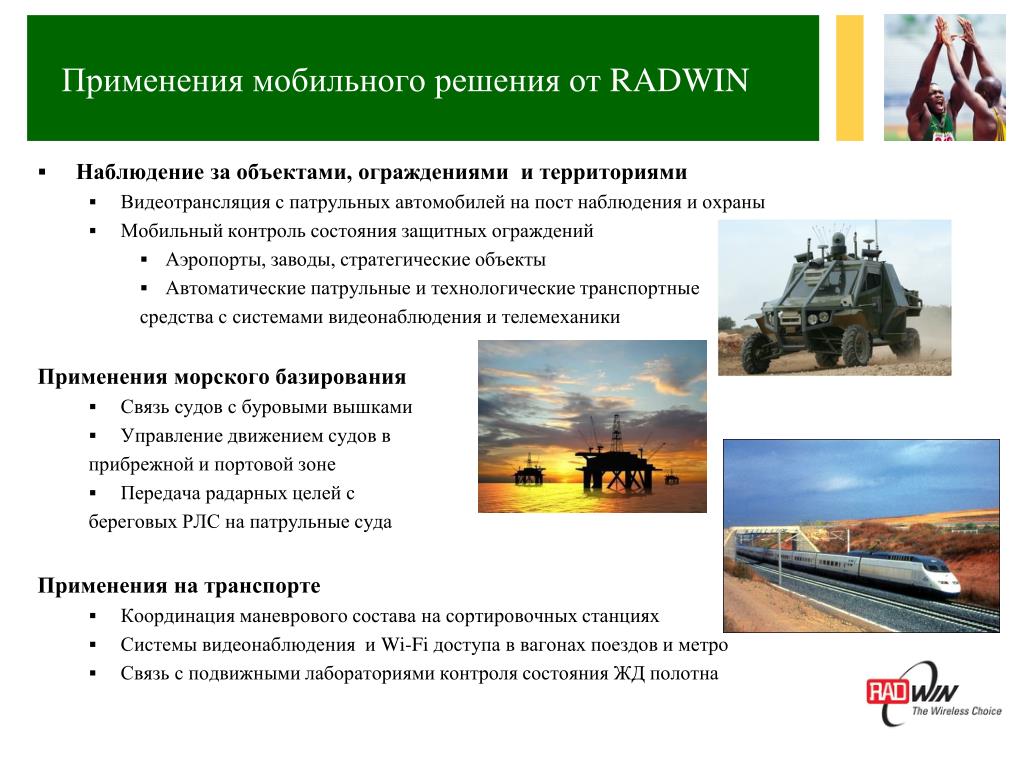

Применения мобильного решения от RADWIN

  • Наблюдение за объектами, ограждениями и территориями

    • Видеотрансляция с патрульных автомобилей на пост наблюдения и охраны

    • Мобильный контроль состояния защитных ограждений

      • Аэропорты, заводы, стратегические объекты

      • Автоматические патрульные и технологические транспортные

        средства с системами видеонаблюдения и телемеханики

        Применения морского базирования

    • Связь судов с буровыми вышками

    • Управление движением судов в

      прибрежной и портовой зоне

    • Передача радарных целей с

      береговых РЛС на патрульные суда

      Применения на транспорте

    • Координация маневрового составана сортировочных станциях

    • Системы видеонаблюдения и Wi-Fi доступа в вагонах поездов и метро

    • Связь с подвижными лабораториями контроля состояния ЖД полотна


Radwin1

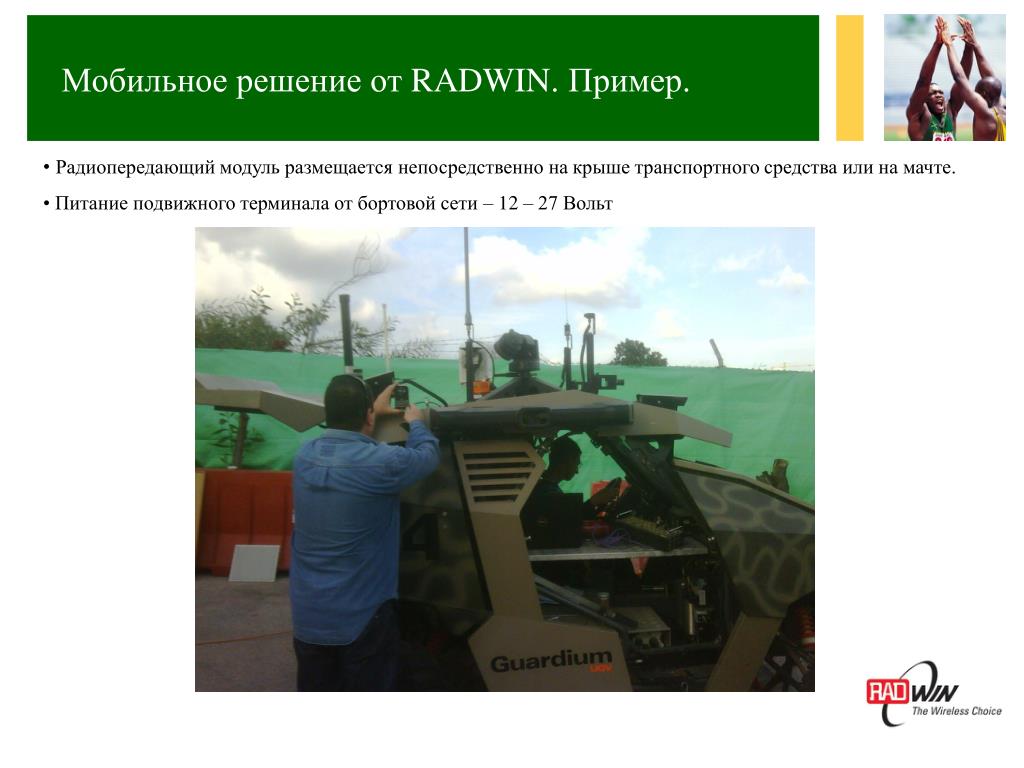

Мобильное решение от от RADWIN. Пример.

  • Радиопередающий модуль размещается непосредственно на крыше транспортного средства или на мачте.

  • Питание подвижного терминала от бортовой сети – 12 – 27 Вольт


Radwin2

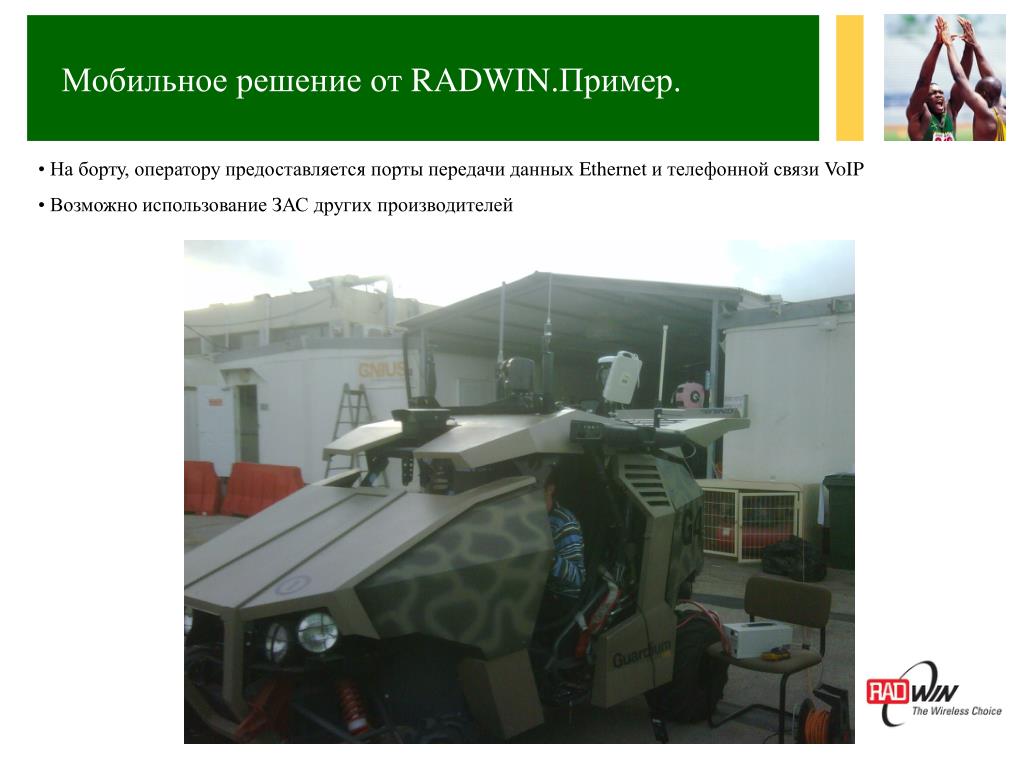

Мобильное решение от от RADWIN.Пример.

  • На борту, оператору предоставляется порты передачи данных Ethernet и телефонной связи VoIP

  • Возможноиспользование ЗАС других производителей


Radwin3

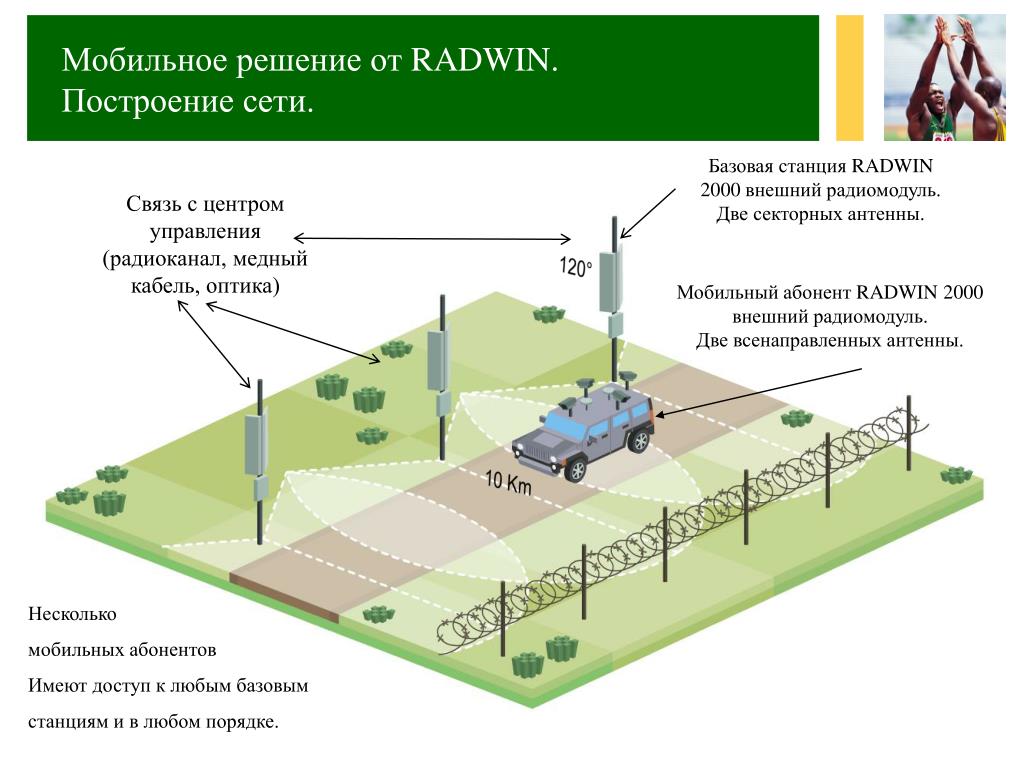

Мобильное решение от от RADWIN.Построение сети.

Базовая станция RADWIN 2000 внешний радиомодуль. Две секторных антенны.

Связь с центром управления

(радиоканал, медный кабель, оптика)

120°

Мобильный абонент RADWIN 2000

внешний радиомодуль.

Две всенаправленных антенны.

10 Km

Несколько

мобильных абонентов

Имеют доступ к любым базовым

станциям и в любом порядке.

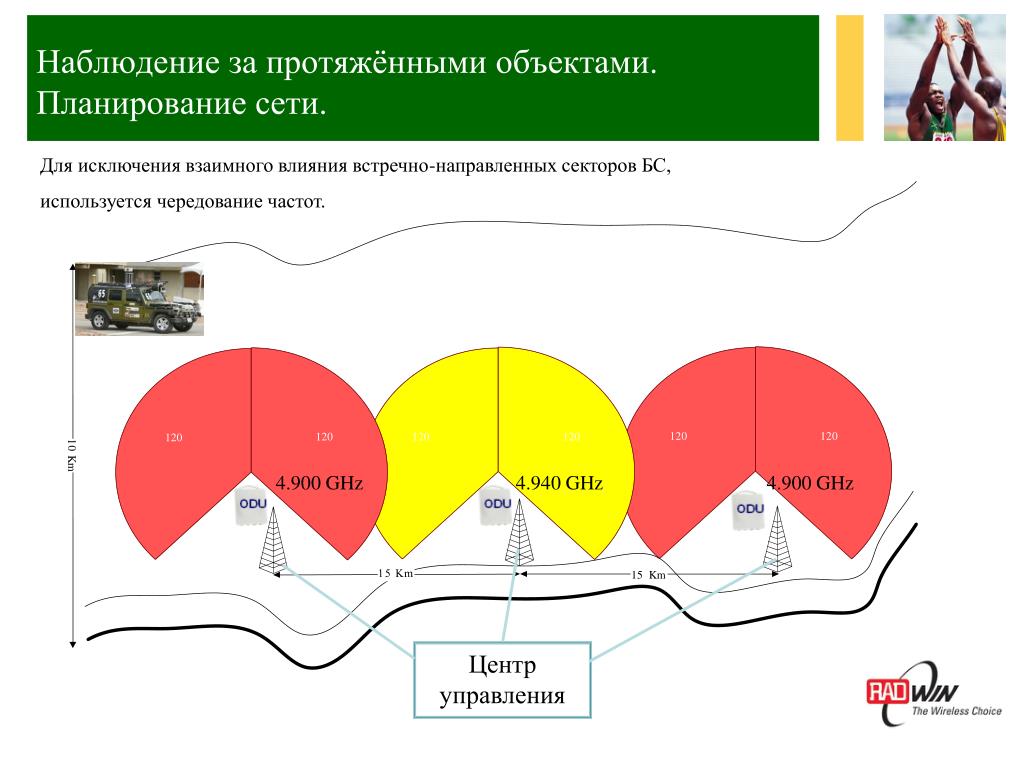

Наблюдение за протяжёнными объектами.Планирование сети.

Для исключения взаимного влияния встречно-направленных секторов БС,

используется чередование частот.

120

120

120

120

120

120

1

0

K

m

4.900 GHz

4.940 GHz

4.900 GHz

1

5

K

m

15

Km

Центр управления

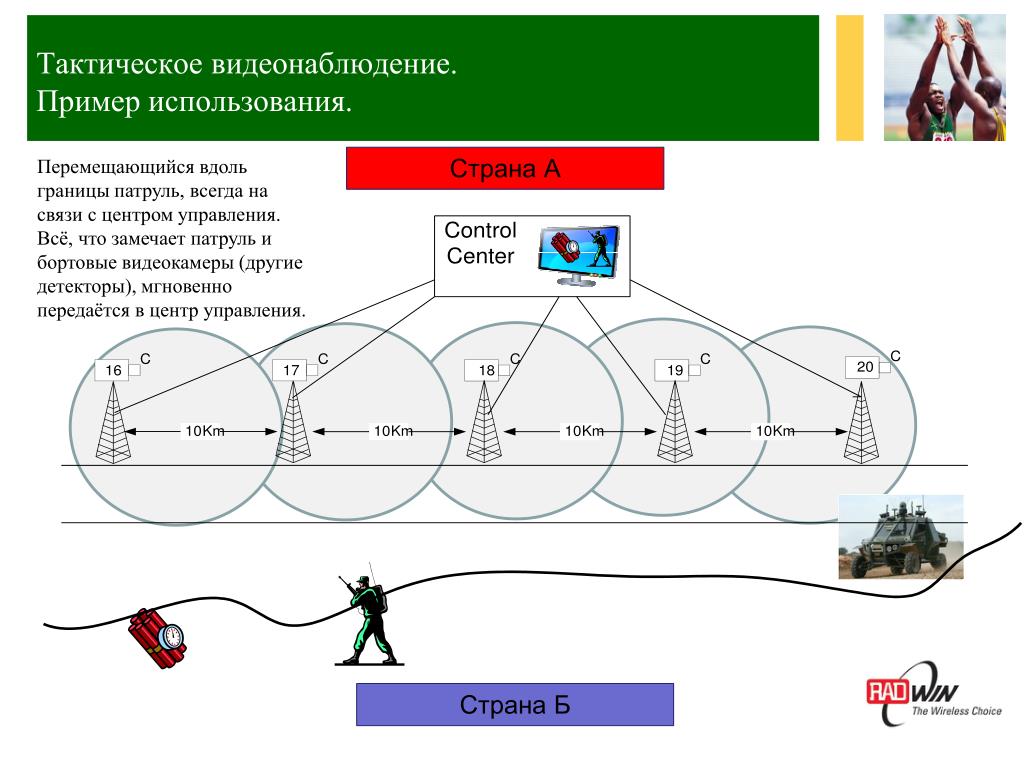

Тактическое видеонаблюдение. объектами.Пример использования.

Страна А

Перемещающийся вдоль границы патруль, всегда на связи с центром управления.Всё, что замечает патруль и бортовые видеокамеры (другие детекторы), мгновенно передаётся в центр управления.

Страна Б


Radwin 20002

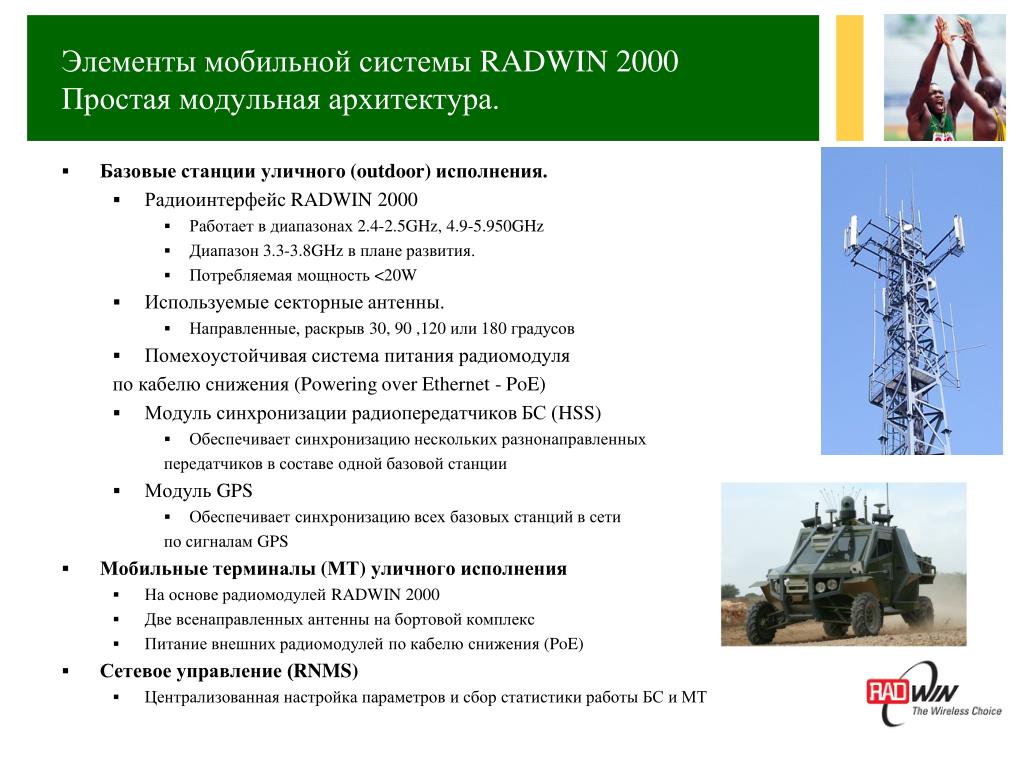

Элементы мобильной системы объектами.RADWIN 2000Простая модульная архитектура.

  • Базовые станции уличного (outdoor) исполнения.

    • Радиоинтерфейс RADWIN 2000

      • Работает в диапазонах 2.4-2.5GHz, 4.9-5.950GHz

      • Диапазон 3.3-3.8GHz в плане развития.

      • Потребляемая мощность <20W

    • Используемые секторные антенны.

      • Направленные, раскрыв 30, 90 ,120 или 180 градусов

    • Помехоустойчивая система питания радиомодуля

      по кабелю снижения (Powering over Ethernet - PoE)

    • Модуль синхронизации радиопередатчиков БС (HSS)

      • Обеспечивает синхронизацию нескольких разнонаправленных

        передатчиков в составе одной базовой станции

    • Модуль GPS

      • Обеспечивает синхронизацию всех базовых станций в сети

        по сигналам GPS

  • Мобильные терминалы (МТ) уличного исполнения

    • На основе радиомодулей RADWIN 2000

    • Две всенаправленных антенны на бортовой комплекс

    • Питание внешних радиомодулей по кабелю снижения (PoE)

  • Сетевое управление (RNMS)

    • Централизованная настройка параметров и сбор статистики работы БС и МТ


Radwin4

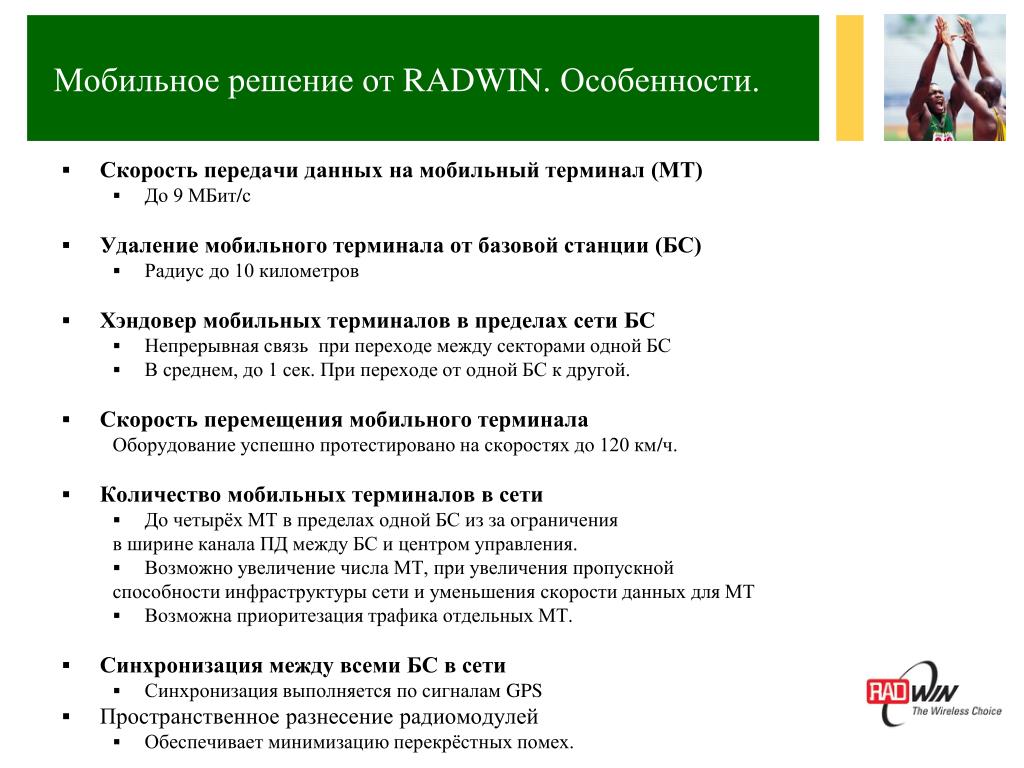

Мобильное решение от объектами.RADWIN. Особенности.

  • Скорость передачи данных на мобильный терминал (МТ)

    • До 9 МБит/с

  • Удаление мобильного терминала от базовой станции (БС)

    • Радиус до 10 километров

  • Хэндовер мобильных терминалов в пределах сети БС

    • Непрерывная связь при переходе между секторами одной БС

    • В среднем, до 1 сек. При переходе от одной БС к другой.

  • Скорость перемещения мобильного терминала

    Оборудование успешно протестировано на скоростях до 120 км/ч.

  • Количество мобильных терминалов в сети

    • До четырёх МТ в пределах одной БС из за ограничения

      в ширине канала ПД между БС и центром управления.

    • Возможно увеличение числа МТ, при увеличения пропускной

      способности инфраструктуры сети и уменьшения скорости данных для МТ

    • Возможна приоритезация трафика отдельных МТ.

  • Синхронизация между всеми БС в сети

    • Синхронизация выполняется по сигналам GPS

  • Пространственное разнесение радиомодулей

    • Обеспечивает минимизацию перекрёстных помех.


Radwin5

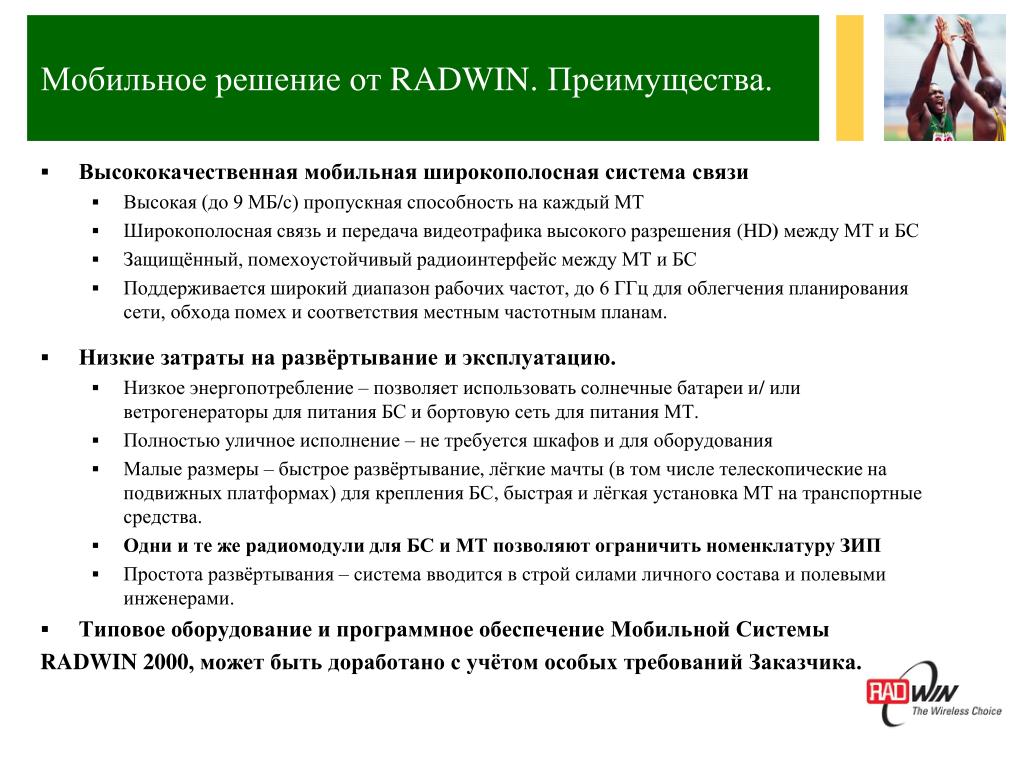

Мобильное решение от объектами.RADWIN. Преимущества.

  • Высококачественная мобильная широкополосная система связи

    • Высокая (до 9 МБ/с) пропускная способность на каждый МТ

    • Широкополосная связь и передача видеотрафика высокого разрешения (HD)между МТи БС

    • Защищённый, помехоустойчивый радиоинтерфейс между МТ и БС

    • Поддерживается широкий диапазон рабочих частот, до 6 ГГц для облегчения планирования сети, обхода помех и соответствия местным частотным планам.

  • Низкие затраты на развёртывание и эксплуатацию.

    • Низкое энергопотребление – позволяет использовать солнечные батареи и/ или ветрогенераторы для питания БС и бортовую сеть для питания МТ.

    • Полностью уличное исполнение – не требуется шкафов и для оборудования

    • Малые размеры – быстрое развёртывание, лёгкие мачты (в том числе телескопические на подвижных платформах) для крепления БС, быстрая и лёгкая установка МТ на транспортные средства.

    • Одни и те же радиомодули для БС и МТ позволяют ограничить номенклатуру ЗИП

    • Простота развёртывания – система вводится в строй силами личного состава и полевыми инженерами.

  • Типовое оборудование и программное обеспечение Мобильной Системы

    RADWIN 2000, может быть доработано с учётом особых требований Заказчика.

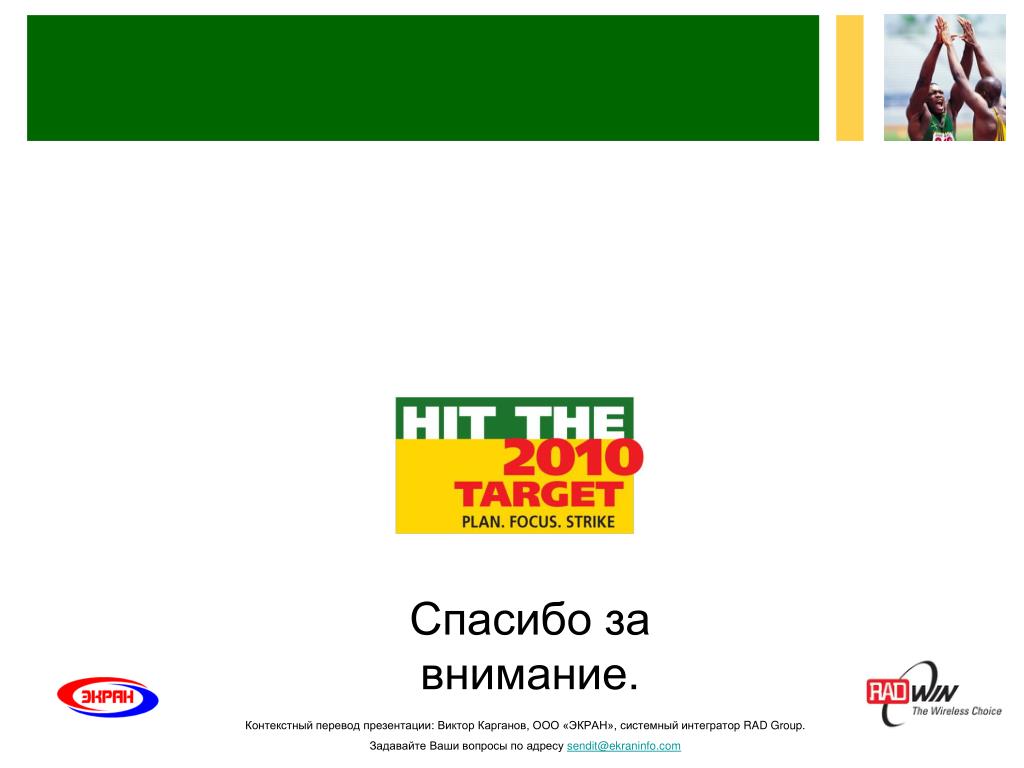

Спасибо за внимание. объектами.

Контекстный перевод презентации: Виктор Карганов, ООО «ЭКРАН», системный интегратор RAD Group.

Задавайте Ваши вопросы по адресу [email protected]
