Elektryczno i magnetyzm

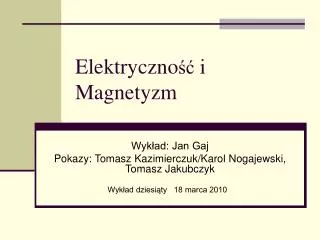

Elektryczność i Magnetyzm

Wykład: Jan Gaj

Pokazy: Tomasz Kazimierczuk/Karol Nogajewski, Tomasz Jakubczyk

Wykład dziesiąty 18 marca 2010


Z ostatniego wyk adu

Z ostatniego wykładu

  • Tranzystory polowe JFET, MOSFET, warstwa inwersyjna

  • Elektroliza, prawa elektrolizy Faradaya, polaryzacja elektrolityczna

  • Źródła prądu stałego: ogniwo Volty, Leclanche’go, termopara, fotoogniwo

  • Charakterystyka U(I) źródła, SEM i prąd zwarcia

  • Mostek Wheatstone’a


Ogniwo paliwowe

Ogniwo paliwowe


Ccd charge coupled device

Willard S. Boyle

1/4

George E. Smith

1/4

Nobel 2009 (Bell labs)

CCD (charge coupled device)


Ii prawo kirchhoffa e i u j

I2

I3

I1

I4

I5

II prawo Kirchhoffa Ei = Uj

Oczko obwodu

E1

+

-

R2

R3

C1

+

R1

E2

-

C2

Ei względem kierunku obiegu oczka

Ui prąd względem kierunku obiegu oczka

Na przykład E2 < 0, UR1 = -R1I1, UC2 = +I5dt/C5


Kompensacyjny pomiar napi cia

I

Kompensacyjny pomiar napięcia

Ex, Rw

V


Kompensacyjny pomiar napi cia1

IR

IV

Kompensacyjny pomiar napięcia

W równowadze

R2

U0

G

V

Ex

R1


Kompensacyjny pomiar napi cia2

IV

V

Kompensacyjny pomiar napięcia

W równowadze

R2

Woltomierz mierzy siłę elektromotoryczną!

U0

G

Ex

R1


Adowanie kondensatora przez opornik

I

UC

(V)

t (s)

Ładowanie kondensatora przez opornik

R

C

U0

UC

Równanierelaksacji!


Generator drga relaksacyjnych z neon wk

Generator drgań relaksacyjnych z neonówką

R

C

U0

UC

UC

(V)

t (s)


Obw d ca kuj cy rc

I

Obwód całkujący RC

R

+

+

C

Uwe

Uwy


Obw d r niczkuj cy rc

I

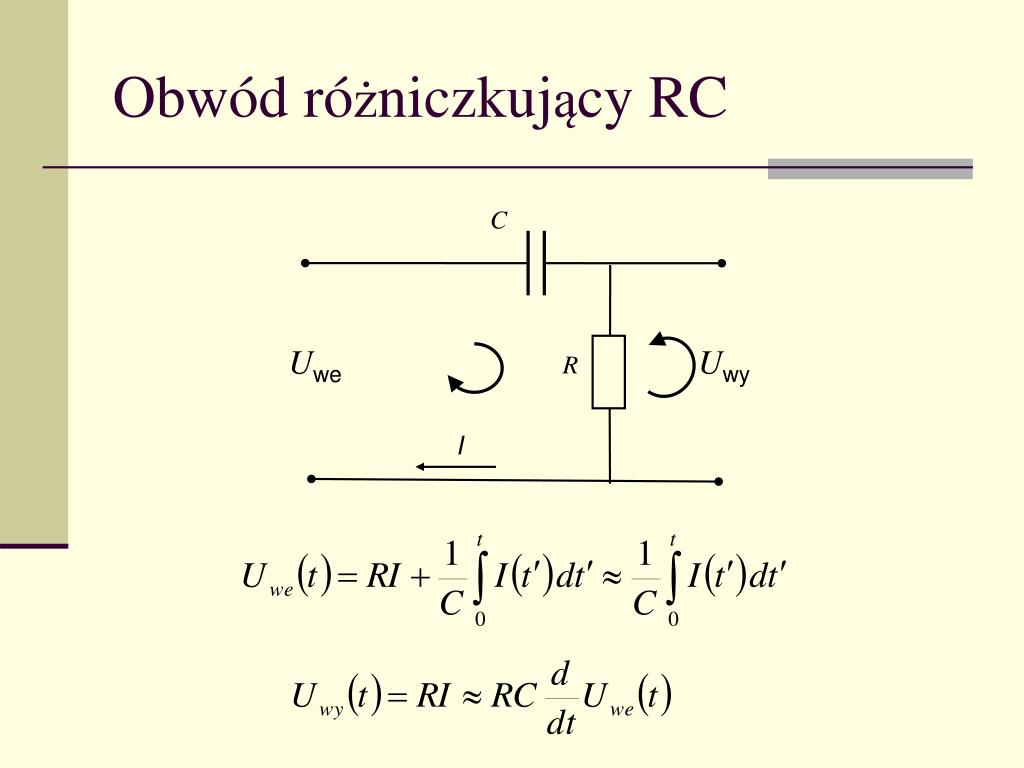

Obwód różniczkujący RC

C

Uwe

Uwy

R


Praca i moc pr du elektrycznego

Praca i moc prądu elektrycznego

Jak temperatura wody zależy od czasu?


Dopasowanie oporowe

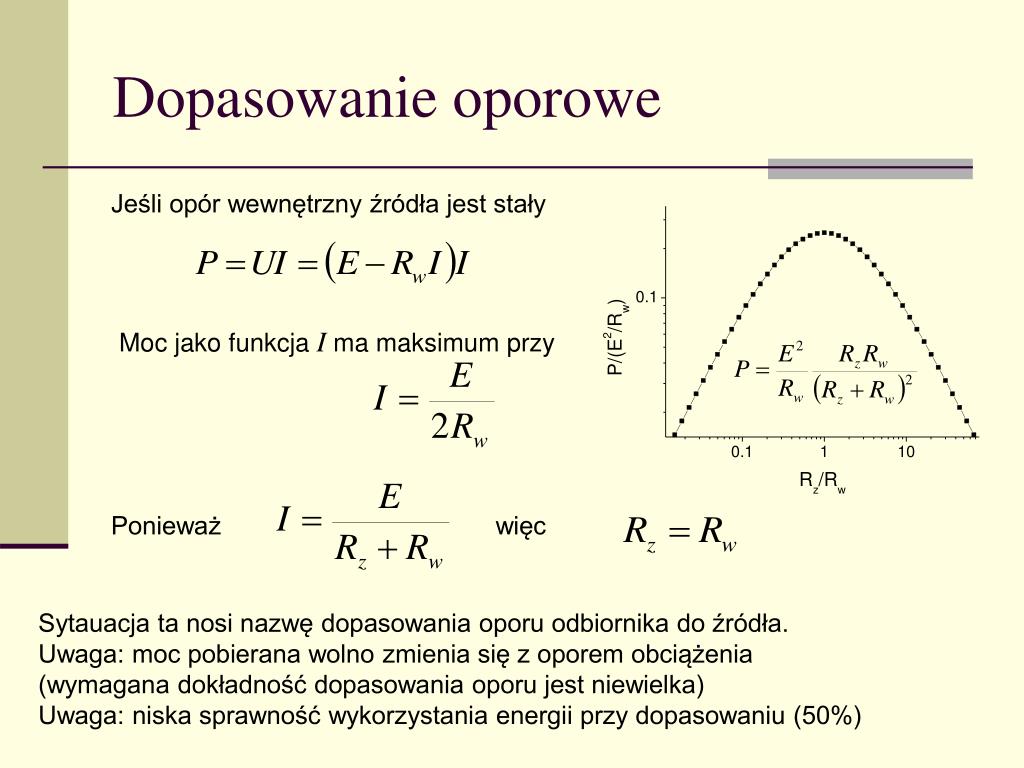

Dopasowanie oporowe

Jeśli opór wewnętrzny źródła jest stały

Moc jako funkcja I ma maksimum przy

Ponieważ

więc

Sytauacja ta nosi nazwę dopasowania oporu odbiornika do źródła.Uwaga: moc pobierana wolno zmienia się z oporem obciążenia (wymagana dokładność dopasowania oporu jest niewielka)

Uwaga: niska sprawność wykorzystania energii przy dopasowaniu (50%)


Przewody z pr dem oddzia uj ze sob

I

I

Przewody z prądem oddziałują ze sobą
