  1. 单元三、数字程控交换与现代通信网 任务5 数字程控交换系统测试 训练项目2、用户环路接口模块测试。

  2. 铃流发生器 馈电电源 发送码流 过压保护电路 测试开关 振铃继电器 馈电电路 混合电路 编码器解码器 低通 模拟 用户线 平衡网络 (编码信号) b 低通 接收码流 测试总线 振铃控制信号 用户线 状态信号 用户环路接口模块测试 1、电路说明

  3. 数字程控交换网络 SLIC电路 PCM编译码

  4. 1、电路说明: 用户线接口电路的功能可以归纳为BORSCHT七种功能,具体含义是: (1)馈电:向用户话机送直流电流。 (2)过压保护:防止过压过流冲击和损坏设备。 (3)振铃控制:向用户话机馈送铃流。通常为 25Hz/90Vrms正弦波。 (4)监视:监视用户线的状态,检测话机摘机、挂机与拨号脉冲等信号以送往控制网络和交换网络。

  5. (5)编解码与滤波:数字交换,完成模拟话音(5)编解码与滤波:数字交换,完成模拟话音 与数字码间的转换。通常采用PCM编码器与 解码器来完成,统称为CODEC。 (6)混合:完成二线与四线的转换功能,即实现模 拟二线双向信号与PCM发送,接收数字四线 单向信号之间的连接。 (7)测试:对用户电路进行测试。

  6. 2、各测试点安排 • TF17:用户一PCM数字信号输出; • TF11:用户一PCM 模拟话音信号输入; • TF15:用户一PCM模拟话音信号输出; • TF16:用户一PCM 数字信号输入; • TSAT:用户一输出帧同步信号; • TSAR:用户一输入帧同步信号; • BS:2.048M时钟信号,四用户共用。

  7. 3、项目任务 • 1)用户接口电路及2/4线变换实验 • 2)程控交换PCM编译码实验

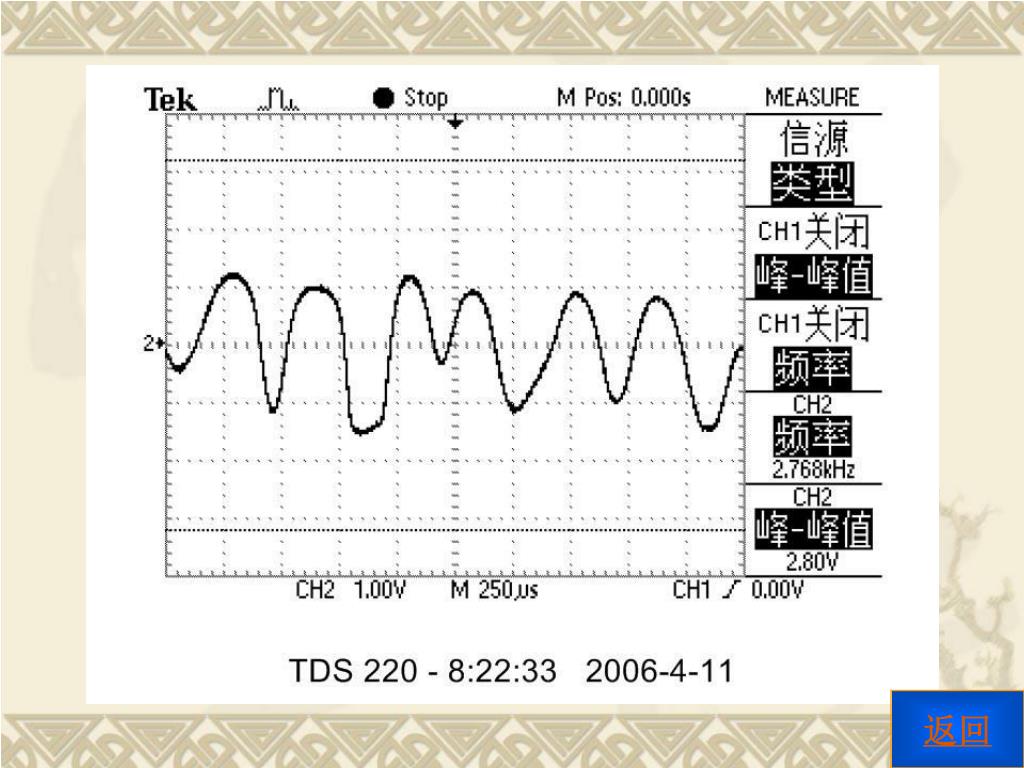

  8. 1)用户接口电路及2/4线变换实验 • 将一部电话机接入用户接口模块一。 • 打开系统主电源开关,观察系统上电状态。 • 保持电话机处于持机状态,用示波器波观察MY88622第20脚的电平状态及发光二极管D15的状态 • 电话摘机,继续观察第20脚的了信号电平状态及发光二极管的状态。 • 电话挂机,用示波器观察TF15和TF11的波形。 • 电话摘机,用示波器观察TF15和TF11的波形。 • 电话拨号,用示波器观察TF15和TF11的波形。 返回

  9. 返回

  10. 返回

  11. 返回

  12. 2)程控交换PCM编译码实验 • 将两部电话机与实验箱用户一、用户三接口连接。建立正常通话。 • 测量以下波形: TF17:PCM数字信号输出 • TF11:PCM 模拟话音信号输入 • TF15:PCM模拟话音信号输出 • TF16:PCM 数字信号输入 • FSAT:输出帧同步信号 • FSAR:输入帧同步信号 • BS:2.048M时钟信号,四用户共用 返回

  13. 返回

  14. 返回

  15. 返回

  16. 返回

  17. 返回

  18. 返回

  19. 2)程控交换PCM编译码实验 • 用双通道观察输入帧同步信号与时钟信号,观察输入帧同步信号与输出帧同步信号。 返回

  20. 返回

  21. 返回

  22. 4、项目报告 1)整理实验数据,画出电话挂机、摘机、拨号时TF15、TF11波形,并说明它们是由什么电路实现的。 2)分别说明以下各测试波形在电路图中位置、名称、意义。TF11、TF15、TF16、TF17、FSAT、FSAR、BS。

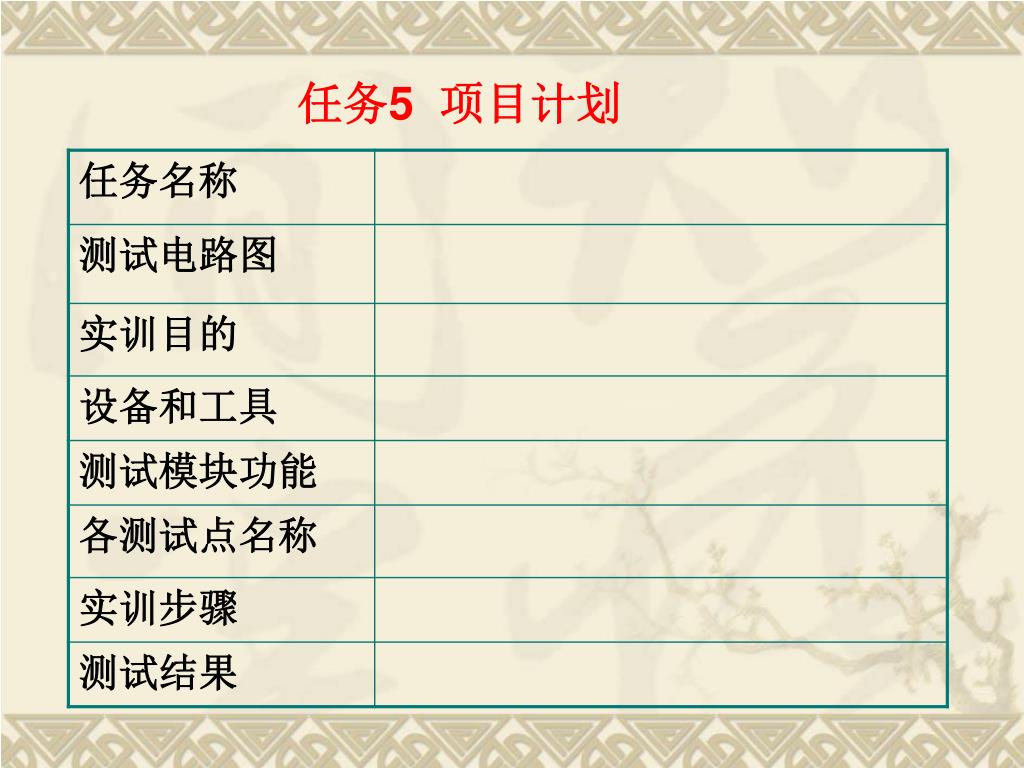

  23. 任务5 项目计划
