水下探測載具現況

水下探測載具現況. 海洋探測科技組. 中華民國 101 年 10 月 26 日. 大綱. ROV 簡介 AUV 簡介 Glider 簡介. ROV 簡介. 外觀說明. 外觀尺寸 ( 不含工具籃 ):3.3mX1.8mX2.1m 重量 ( 空氣中不含工具籃 ):5.8T 最大油壓功率 :150Hp 最大作業深度 :3000m 最大抗流速度 :3Kn 最大搭載荷重 ( 水中 ):350Kg 液壓源最大壓力 :200bar. ROV 簡介. 零組件說明 - 等角視圖. ROV 簡介. 推進設備 - 推進器. 水平運動. 垂直運動.

ronat
Download Presentation

水下探測載具現況

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

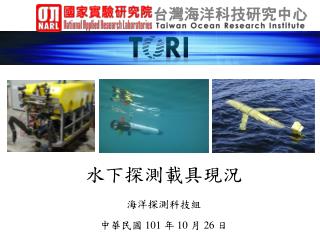

  1. 水下探測載具現況 海洋探測科技組 中華民國 101 年 10 月 26 日

  2. 大綱 • ROV簡介 • AUV簡介 • Glider 簡介

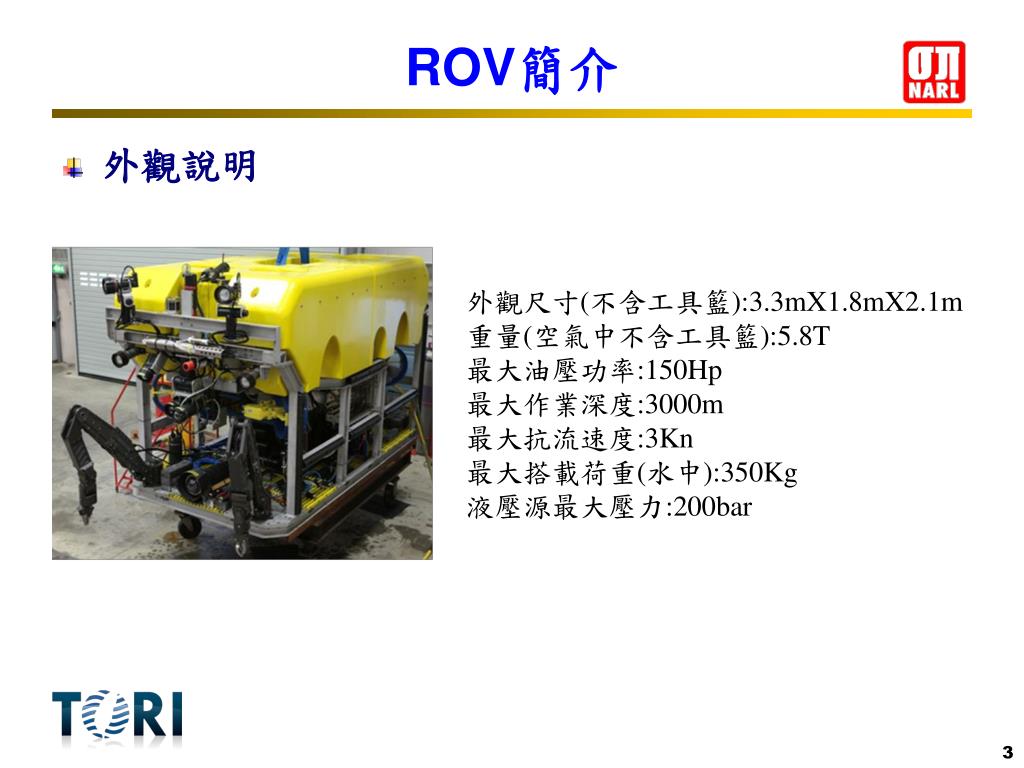

  3. ROV簡介 • 外觀說明 外觀尺寸(不含工具籃):3.3mX1.8mX2.1m 重量(空氣中不含工具籃):5.8T 最大油壓功率:150Hp 最大作業深度:3000m 最大抗流速度:3Kn 最大搭載荷重(水中):350Kg 液壓源最大壓力:200bar

  4. ROV簡介 • 零組件說明-等角視圖

  5. ROV簡介 • 推進設備-推進器 水平運動 垂直運動

  6. ROV簡介 • 導航與避障設備-INS & DVL

  7. ROV簡介 • 導航與避障設備-profile sonar

  8. ROV簡介 • 取樣設備-機械手臂

  9. ROV簡介 • 光源與影像設備-觀測與駕駛攝影機 Zeus Plus 5.2mm~52mm F2.0~F16 Mini Zeus 5.1mm~51mm F1.8~F26

  10. ROV簡介 • 光源與影像設備-環境攝影機、照相機與光源

  11. ROV簡介 • 科學探測及附屬感測器設備-高度計、CTD Homer SBE 19plus V2 SEACAT Profiler 高度計

  12. ROV簡介 • 控制室

  13. ROV簡介 • 收放系統與臍帶電纜 外徑:31.5 空氣中重:3150Kg/Km 水下重:2350Kg/Km 外觀:6m X 2m X 2m 重量(空重):16000Kg 負荷力量:12000Kg

  14. ROV簡介 • 實體照片

  15. AUV簡介 • OceanServer Iver2 外觀說明 操作深度:100 m， 長度:140cm 直徑:15cm 重量:21 Kg 作業時間:2.5 Kts速度下可連續運作14小時

  16. AUV簡介 • 科學設備

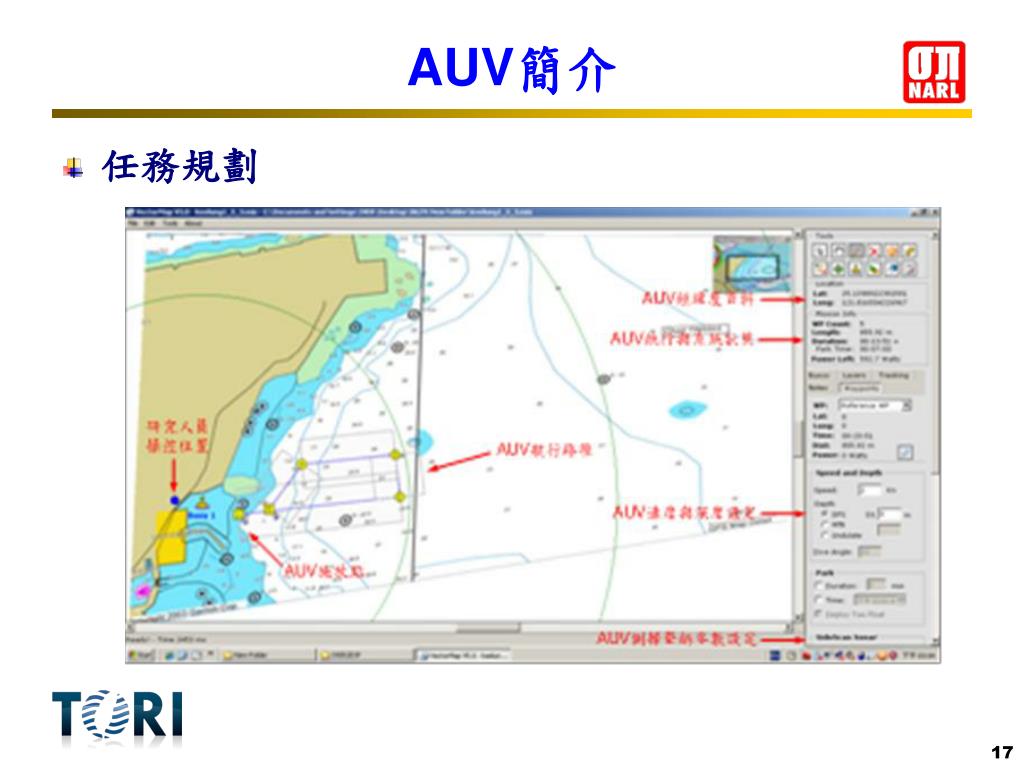

  17. AUV簡介 • 任務規劃

  18. Glider簡介 • 外觀說明 操作深度:200 m 長度:150cm 直徑:21cm 重量:53 Kg 作業時間:1Kt速度下可連續運作1500H

  19. 感謝聆聽 敬請指教
