Presentation Transcript

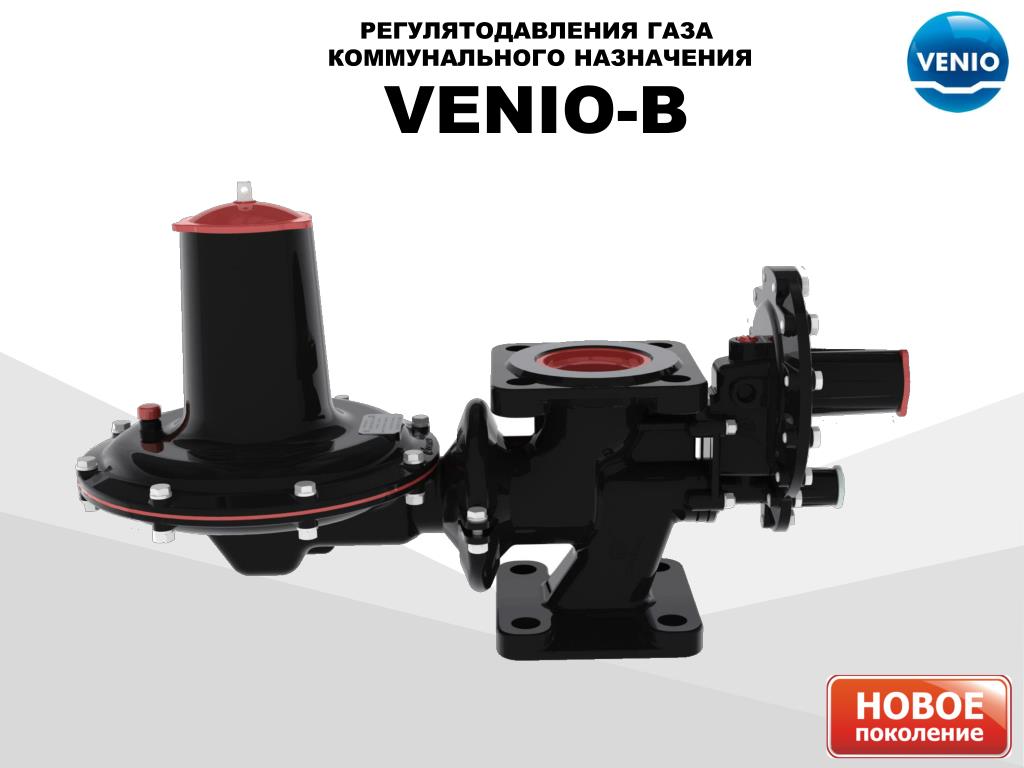

slide1

РЕГУЛЯТОДАВЛЕНИЯ ГАЗА

КОММУНАЛЬНОГО НАЗНАЧЕНИЯ

VENIO-B

slide2

Технические характеристики

СЕРИЯVENIO-B

Q max 300м³/час

Q max 600м³/час

Q max 900м³/час

Q max 1000м³/час

фланцевое по ГОСТ 12817-80

от 0,01до 1,2МПа

от 2до 5кПа

0,01МПа

±10%

±10%

Ду50

-30…+40 °С

-40…+60 °С

  • Модификации
  • B-H-3 – регуляторы давления газа с низким выходным давлением
  • B-H-6– регуляторы давления газа с низким выходным давлением
  • B-H-9– регуляторы давления газа с низким выходным давлением
  • B-H-10– регуляторы давления газа с низким выходным давлением
  • Технические характеристики
  • Вид присоединения
  • Диапазон входных давлений
  • Диапазон настройки
  • Минимальное рабочее дифференциальное давление
  • Точность регулирования, кПа
  • Класс точности регулятора
  • Диаметр условного прохода, мм
  • Температура
  • Рабочей среды
  • Окружающей среды
  • Область применения
  • Неагрессивные газы (природный газ по ГОСТ 5542-87, сжиженный газ, сжатый воздух, азот и др. неагрессивные газы)
slide3

Функциональная схема регулятора

VENIO-B-3

Выход

газа

Вход

газа

Входное давление

Выходное давление

slide4

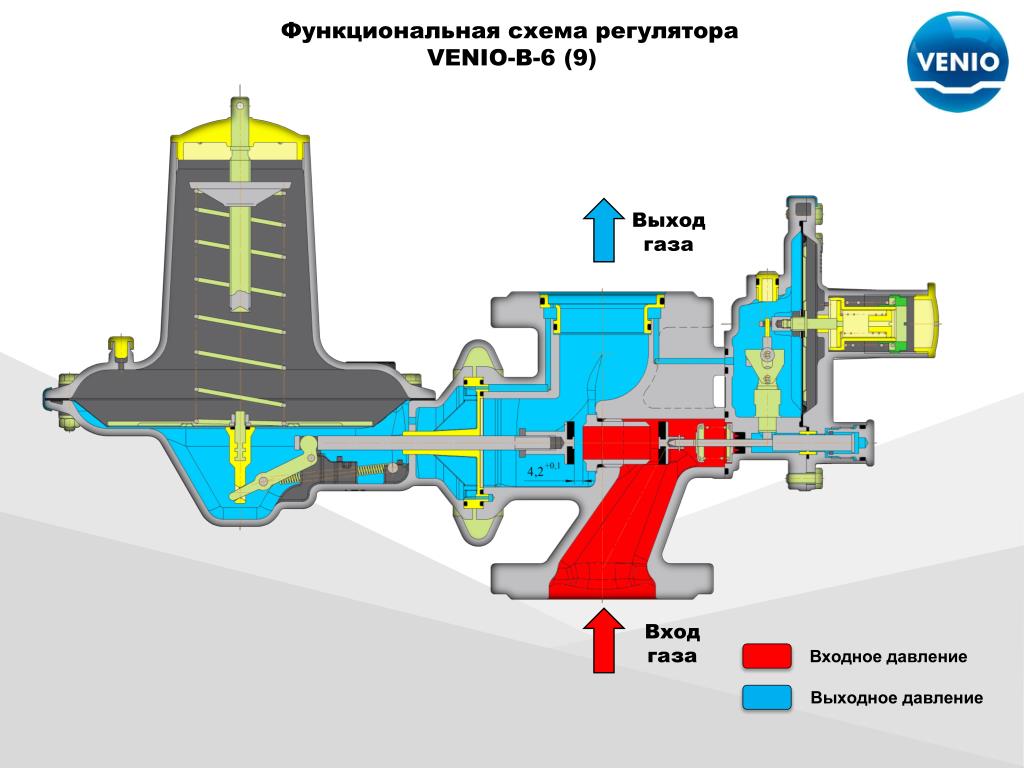

Функциональная схема регулятора

VENIO-B-6 (9)

Выход

газа

Вход

газа

Входное давление

Выходное давление

slide5

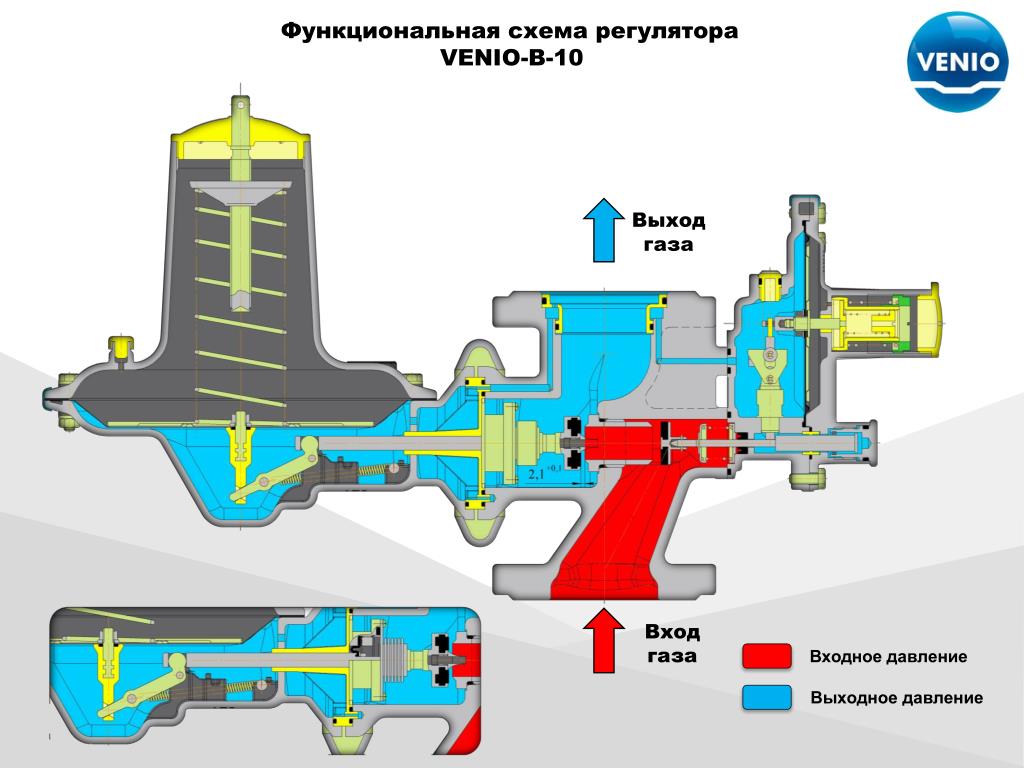

Функциональная схема регулятора

VENIO-B-10

Выход

газа

Вход

газа

Входное давление

Выходное давление
