تأمین بهینه منابع کاربریهای تجارت الکترونیک در شبکه های نسل آینده

1. تأمین بهینه منابع کاربریهای تجارت الکترونیک در شبکه های نسل آینده استاد راهنما : آقاي دكتر عباس آسوشه ليلي پورجواهري

2. فهرست • مقدمه اي بر شبكه هاي نسل جديدوكيفيت سرويس • كيفيت سرويس در تجارت الكترونيك • TPC-W معياري براي ارزيابي اجرايي تجارت الكترونيك • بررسي چگونگي تأثير پارامترهاي مؤثر بر روي ظرفيت منابع • نتيجه و كارهاي آينده of 32

3. شبكه هاي نسل جديد شبکه های مخابراتی سنتی جدايي لايه سرويس از انتقال اضافه شدن كيفيت سرويس انتها به انتها به شبكه هاي مبتني بر بسته امروزي تک سرویس بودن (صوت) عدم امکان کیفیت سرویس of 32

4. E-Com Voice Data VPN ... Next Generation Network Session mgmt, Connection mgmt, Signaling Control Switching Resource mgmt Connection mgmt Signaling Control Switching Resource mgmt Connection mgmt Signaling Control Switching Security Resource mgmt Control Routing Switching Services and Applications Signaling and Control Access Access TDM TDM FR ATM Switching and Routing Transport TDM Network (PSTN/ISDN LLNet, etc.) Next Generation Multi-serviceNetwork Today Single-Service Networks of 32

5. كيفيت سرويس كيفيت سرويس مجموعه تكنيكهاي لازم جهت مديريت پهناي باند ، تأخير، لغزش و گم شدن بسته ها ، بمنظور ارائه سرويس با كيفيت مورد توافق به كاربر، ميباشد. از ديدگاه تجاري كيفيت سرويس دسترسي به منابع لازم در شبكه توسط كاربردهاي مورد نظر، عليرغم تغيير بار ترافيكي شبكه ، را تضمين مينمايد. of 32

6. ظرفیت میانکاری استحکام یکپارچگی داده یکپارچگی ثبات روش ثبات ویژگیQoS اقتصاد هزینه ثبات واصل عدم انکار دسترس پذیری اجرا قابلیت اعتماد MTTR Up Time امنیت MTBF پایداری زمان پاسخ تأخیر پیغام رسانی تعادل بار قابلیت بازبینی احراز هویت بازیافتنی گذردهی رمزنگاری عملکرد ناموفق حادثه داده پیام of 32

7. of 32

8. کیفیت سرویس لایه فیزیکی لایه شبکه لایه کاربرد of 32

9. تجارت الکترونیک تعاملات مربوط به خرید وفروش کالاها و یا سرویسها که این تعاملات بصورت الکترونیکی بین طرفین و از طریق محیطی باز مانند اینترنت انجام میپذیرد. صرف کمترین هزينه سخت افزاری و نرم افزاری پاسخگوئی به نیازها of 32

10. میزان گذردهی منابع مصرفی زمان پاسخ معیارهای مؤثر در تأمین کیفیت سرویس درتجارتهای الکترونیک در دسترس بودن نشست مدت زمان نشست of 32

11. شبیه سازی یک تجارت الکترونیکی بر اساس یک معیار خاص TPC-W یک سری مشخصات استاندارد جهت ارزیابی اجرای پردازشهای تعاملی تجاری بخش سرور تجارت الكترونيك شبيه ساز دروازه پرداخت ذخيره web بخش كاربران شبيه ساز جستجوگر 1 سرور http سرور ديتابيس واسط شبكه ر شبيه ساز جستجوگر N تعاملات كاربردها سرور كاربرد of 32

12. PIII 667 256 MB RAM 40 GB HDD PIII 667 256 MB RAM 40 GB HDD PIII 667 256 MB RAM 40 GB HDD Database server Web server Application server 100 Mbps switched HUB PIII 667 256 MB RAM 10 GB HDD of 32 Workstation

13. of 32

14. of 32

15. of 32

16. انواع تعاملات در TPC-W خرید WIPS(Web Interaction Per Second) سفارش WIPS-o جستجوWIPS-b of 32

17. of 32

18. 7:HOME 12:SREQ 1:ADMC 1:ADMC 2:ADMR 2:ADMR 13:SRES 13:SRES 3:BESS 8:NEWP 11:PROD 14:SHOP 6:CREG 5:BUYR 4:BUYC 10:ORDI 9:ORDD of 32

19. سطح كاربر سطح ارائه سطح تجاري سطح ديتابيس سرور كاربرد سرور ديتابيس سرور وب of 32

20. تخمین صحیح تعداد پردازشگرها و حافظه های بکار رفته در هر سرور جهت ایجاد ظرفیت مناسب تخمین صحیح تعداد سرورهای مورد نیاز از هر نوع جهت پاسخگوئی به حجم تعاملات تآمین بهینه منابع شبکه of 32

21. میزان گذردهی هر نوع درخواست بدون در نظر گرفتن زمان پاسخ ظرفيت سرور میزان گذردهی هر نوع درخواست با در نظر گرفتن زمان پاسخ گذردهی مربوط به هر سطح N=[T/CP] : ظرفیت هر تایرC تعداد سرورهای مورد نیاز of 32

22. Cpیا همان ظرفیت سرور تعداد تعاملاتی است که هر سرور میتواند در هر ثانیه به آنها رسیدگی نماید. CP=C/B C: تعداد تعاملات کامل شده در مدت زمان مشاهده B: مدت زمان اشغال بودن سرور مدت زمانی که هر سرور صرف رسیدگی به حجم مشخصی از تعاملات تجاری میکند(B)، به عوامل متعددی بستگی دارد.از جمله مهمترین این عوامل تعداد پردازشگرها و مقدار حافظهبکار گرفته شده میباشد. of 32

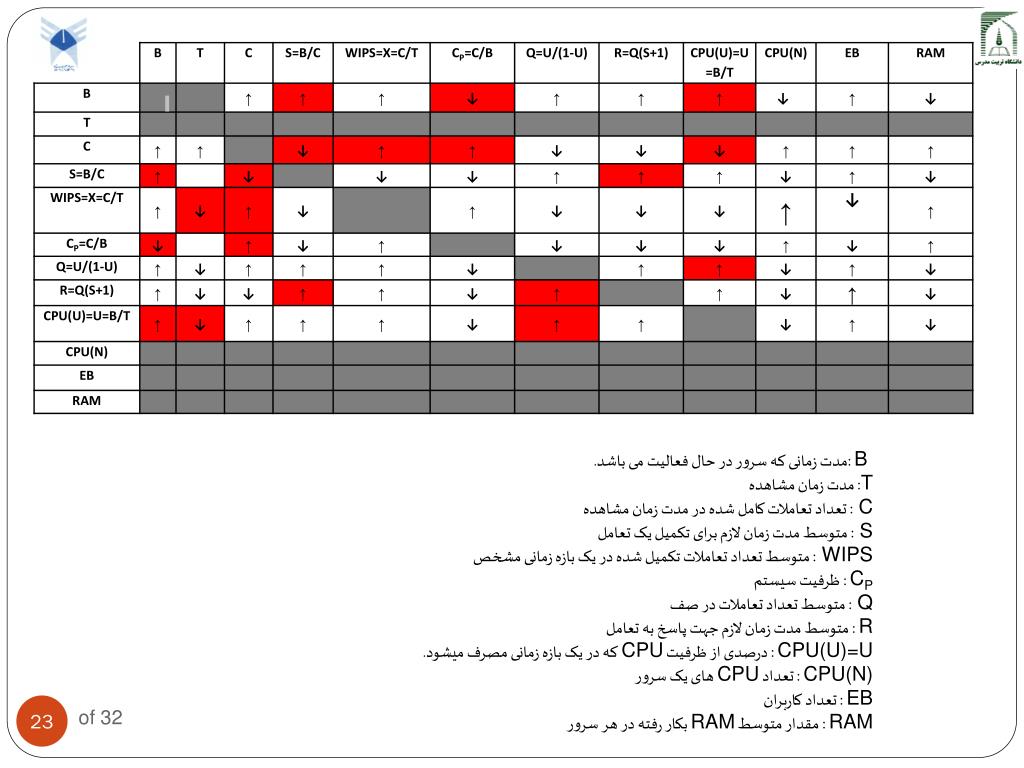

23. B :مدت زمانی که سرور در حال فعالیت می باشد. T: مدت زمان مشاهده C: تعداد تعاملات کامل شده در مدت زمان مشاهده S: متوسط مدت زمان لازم برای تکمیل یک تعامل WIPS: متوسط تعداد تعاملات تکمیل شده در یک بازه زمانی مشخص CP : ظرفیت سیستم Q: متوسط تعداد تعاملات در صف R : متوسط مدت زمان لازم جهت پاسخ به تعامل CPU(U)=U : درصدی از ظرفیت CPU که در یک بازه زمانی مصرف میشود. CPU(N) : تعداد CPU های یک سرور EB : تعداد کاربران RAM : مقدار متوسط RAM بکار رفته در هر سرور of 32

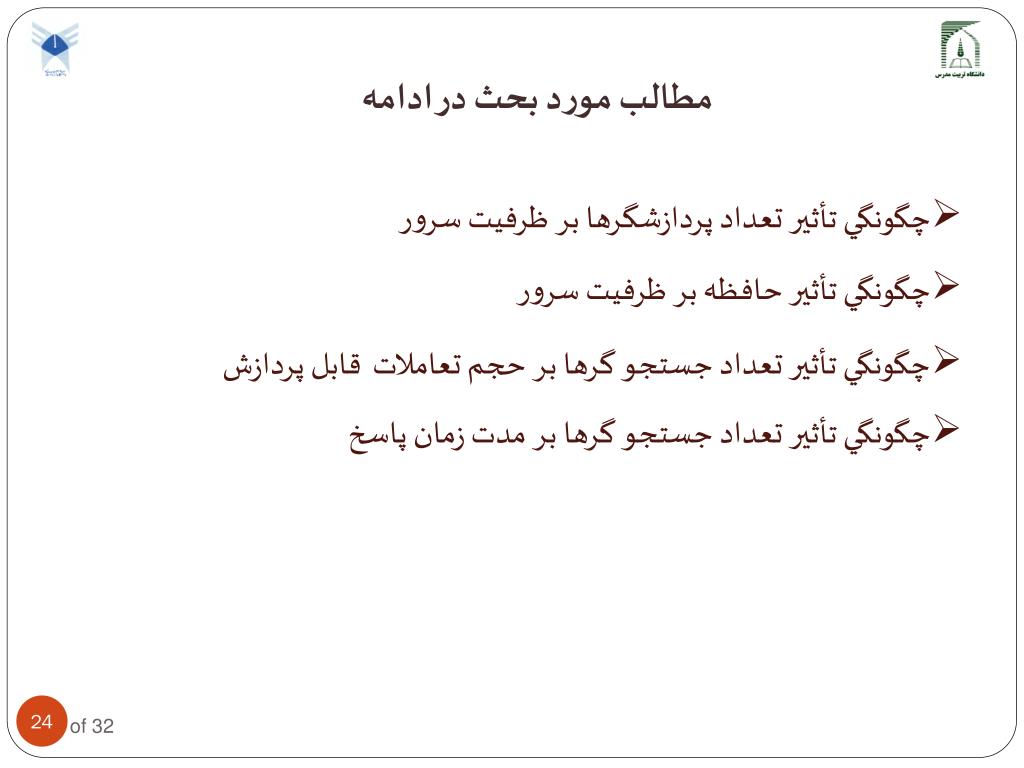

24. مطالب مورد بحث در ادامه • چگونگي تأثير تعداد پردازشگرها بر ظرفيت سرور • چگونگي تأثير حافظه بر ظرفيت سرور • چگونگي تأثير تعداد جستجو گرها بر حجم تعاملاتقابل پردازش • چگونگي تأثير تعداد جستجو گرها بر مدت زمان پاسخ of 32

25. CP=C/B چگونگي تأثير تعداد پردازشگرها بر ظرفيت سرور R=Q(S+1) S=B/C CPU(U)=B/T Number of CPU of 32

26. of 32

27. تعاملاتميزان تأثيرتعداد پردازشگرها بر روي of 32

28. چگونگي تأثير تعداد جستجو گرها بر حجم تعاملات پردازش شده BUSY TIME EB EB/14 < WIPS < EB/7 S CPU UTILIZATION WIPS of 32

29. تعاملاتميزان تأثيرتعداد جستجوگرها بر روي of 32

30. EB چگونگي تأثير تعداد جستجو گرها بر مدت زمان پاسخ U=B/T S Q=U/I-U R=Q(S+1) of 32

31. پروفايل جستجو پروفايل سفارش of 32

32. تخمین منابع با استفاده از روشهای کمّی و بر اساس پارامترهای اجرایی میزان گذردهی زمان پاسخ نقطه اشباع ارتباط بین تعداد پردازشگرها و حافظه بکار گرفته شده در بالا بردن ظرفیت سیستم تأثير تعداد و نوع كاربران بر روي زمان پاسخ و در نتيجه ظرفيت سيستم استخراج الگوي ریاضی حاکم بر تأثیرات پارامترهای مؤثر بر روی ظرفیت منابع مورد نياز در تجارت الكترونيك به منظور کنترل و مدیریت کیفیت سرويس of 32
