Ⅱ.條碼簡介

1.何謂條碼?

條碼是以有特定規則之圖形表示英數字或一些控制字元,一般印象條碼為一線狀黑白相間條紋,通常一維條碼

其代表意義顯示於條碼下方

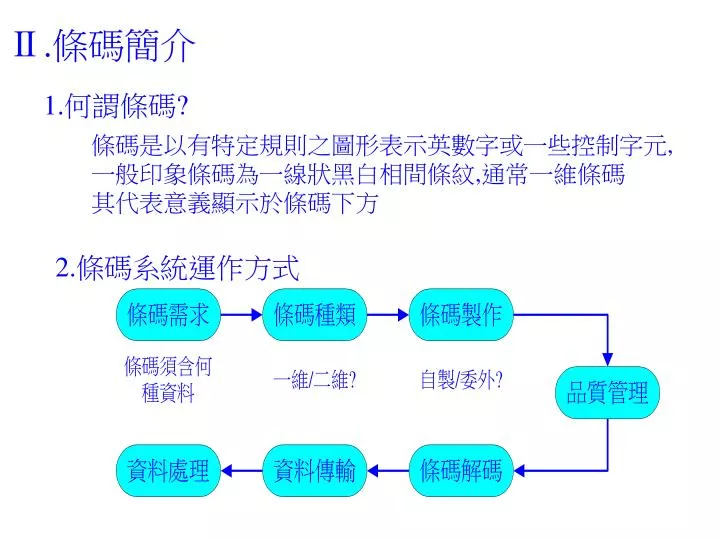

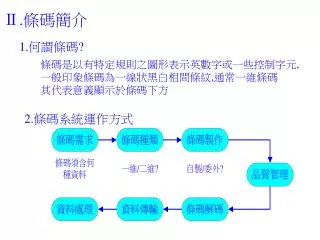

2.條碼系統運作方式


3019308

Ⅱ.條碼簡介

3.條碼組成

X維度:即條碼中最窄的黑白條寬度,其餘之黑白條均為X維度整數倍,其量測單位為mils=10-3英吋,當X維度越大,條碼愈易讀取,但相對條碼長度變長,列印成本增加。

Quiet區:大多數條碼頭尾均須要有Quiet區(即淨空區域),其長度至少為X維度10倍。

啟始&結束碼:為一特定字元,用以確認條碼種類,使掃描器可雙向讀取,並依正確順序解碼。

檢查碼:資料碼依一特定運算法則產生,用以驗證所讀取資料之正確性。


3019308

Ⅱ.條碼簡介

4.條碼種類&特性


3019308

Ⅱ.條碼簡介

5.掃瞄器組件


3019308

Ⅱ.條碼簡介

6.條碼讀取原理


3019308

Ⅱ.條碼簡介

7.常見掃瞄術語


3019308

Ⅱ.條碼簡介

8.掃瞄器分類

錯誤率(每字元):手工輸入:1/300 Scaner:1/10,000

為提高條碼辨識率,一般而言每秒約進行40-100次掃描。


3019308

Ⅱ.條碼簡介

9.條碼自製或委外


3019308

Ⅱ.條碼簡介

10.條碼自製方式


3019308

Ⅲ.無線區域網路介紹

1.無線傳輸種類


3019308

Ⅲ.無線區域網路介紹

2.無線傳輸通訊協定(Protocal)

CSMA/CA(Carrier Sense Multiple Access/Collision Avoidance)


3019308

Ⅲ.無線區域網路介紹

3.應用頻率波段:ISM頻道

所謂ISM頻道,指的是1985年美國FCC(Federal Communications Commission)釋放如上圖所示頻道,供工業(Industrial) 、科學(Scientific)與醫藥(Medical)等領域使用,FCC允許無線設備在特定要求下(如功率<1瓦),無須獲得政府使用執照即可直接使用。


3019308

Ⅲ.無線區域網路介紹

4.ISM頻道應用情形

歐亞洲國家於1995年接受2.4GHz為共通可直接使用之頻道。


3019308

Ⅲ.無線區域網路介紹

5.窄頻 vs 展頻

窄頻(Narrow Band):將輸出功率集中狹窄頻寬上傳送,為避免干擾,使用前須取得政府許可。窄頻其最大優點為一經取得使用執照後,將可確保不致受外部系統干擾,即使發生干擾,也有政府出面協調頻寬。

展頻(Spread Spectrum):係將傳送訊號散佈在一寬廣頻率上,如上圖所示。受到電子雜訊影響範圍(百分比)比傳統調變技術少,當接收端解調(demodulate),將無線訊號還原為數位訊號)時較少干擾與錯誤。


3019308

愈長的雜碎碼(需要更寬的頻寬),接收後原始資料愈可能回復。但因頻寬有限,又須考量傳輸接收端資料回復能力(雜碎碼位元數),所能分割頻道數不多

Ⅲ.無線區域網路介紹

6. 展頻:直接序列


3019308

Ⅲ.無線區域網路介紹

7. 展頻:跳頻

將傳輸資料調變後隨時間在不同頻率間跳躍。跳躍碼(Hopping Code)決定無線電波以何種順序於何種頻率傳輸。為了順利接收該訊號,接收端須設相同跳躍碼,方能於正確時間以正確頻率接收傳輸訊號。

使用同頻寬相臨之區域網路可經由設定不同跳躍碼方式,避免彼此干擾。

當傳輸於某一頻率發生干擾時,該無線電波將跳至其他相臨頻率再次傳送。


3019308

Ⅲ.無線區域網路介紹

8.系統架構


3019308

Ⅲ.無線區域網路介紹

9.無線傳輸效率(Performance):

A.回應時間Response Time:

由RF設備傳送資料至Host主機,再由Host主機回饋訊息給RF設備所須時間。

B.影響回應時間因素:

.資料無線傳輸速度

.傳輸頻道數

.傳輸資料量

.Host主機回應時間(最關鍵因素)

.週邊設備連線狀況(實體網路)


3019308

Ⅲ.無線區域網路介紹

10.無線廠測(Physical Site Survey)

影響廠測因素:

.安裝位址(site)數:當多位址安裝時,考量一個大系統或多個小系統,

 何者涵蓋率較佳。

.設施配置:廠房大小、形狀。

.建物材質:防火牆、鐵類~等反射率不同。

.庫存物品及保管設備:即紙盒類零件或鐵製棚板。

.現有設備:如資訊、通訊設備。

.實體環境:如戶外或冷凍庫。

.地理位置:相鄰他公司無線網路。

→廠測應在最嚴苛狀況下測試,即在滿倉實際運作下測試為宜。


3019308

Ⅳ.主倉庫條碼進貨作業說明

3.條碼掃瞄方式

不可垂直掃瞄,

須傾斜一角度

讀取

條碼須完整掃瞄
