Presentation Transcript


2 4m step 1

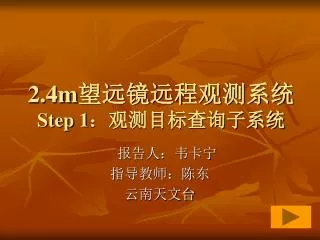

2.4m望远镜远程观测系统Step 1:观测目标查询子系统

报告人:韦卡宁

指导教师:陈东

云南天文台


2 4m step 1

开发背景

  • 2.4m安装完成后,即将投入使用

  • 建立2.4m远程观测系统

  • 虚拟天文台的启动


2 4m step 1

星表的选择

  • USNO-A2.0星表的源很多;

  • USNO和GSC是目前比较准确的星表,它们的位置和星等都比较准确。

  • SAO+GSC+USNO三个星表的联合,基本可覆盖全天从-1.6m~ 23.5m的星。

  • 它们均为可见光波段的星表,适用于2.4m望远镜的观测要求。

  • 2.4m望远镜适合观测暗天体,USNO的极限星等已达到了23.5m,能符合2.4m望远镜的要求。


2 4m step 1

系统功能

  • 星表查询(范围查询、批查询)

  • 星表统计

  • 观测准备工作:协助用户确定观测目标,确定观测目标的位置,并获取它们的已知信息.

  • 生成模拟星图,将数据可视化,并提供一些辅助工具,如:恒星证认、计算距离。


2 4m step 1

系统设计

  • 开发平台

  • 系统组成

    1)数据库表定义

    2)星表数据归档

    3)星表检索

    4)模拟星图


2 4m step 1

系统的组成


2 4m step 1

开发平台

  • 操作系统: Linux Fedora Core 2

  • 开发平台:J2SE1.4.4+JSP/Servlet+Resin3.0.8+Apache2.0.49 for Linux

  • 数据库:MySQL 4.0.20 for Linux


2 4m step 1

数据库表定义

  • SAO数据库:一个SaoTable表


2 4m step 1

  • GSC数据库:按它所划分的24个天区定义24个数据表,分别为:N0000、N0730、N1500、N2230、N3000、N3730、N4500、N5230、N6000、N6730、N7500、N8230、S0000、S0730、S1500、S2230、S3000、S3730、S4500、S5230、S6000、S6730、S7500、S8230


2 4m step 1

  • USNO数据库:按它所划分的24个天区定义24个数据表,分别为:C0000、C0075、C0150、C0225、C0300、C0375、C0450、C0525、C0600、C0675、C0750、C0825、C0900、C0975、C1050、C1125、C1200、C1275、C1350、C1425、C1500、C1575、C1650、C1725


2 4m step 1

星图检索之用户流程


2 4m step 1

模拟星图之用户流程


2 4m step 1

未来工作

  • 添加更多的星表,如2MASS等,实现多波段的检索。

  • 完善2.4m望远镜远程观测系统的其它子系统:观测申请、任务调度、在线观测辅助系统、观测后处理。


2 4m step 1

谢 谢!


2 4m step 1

2.4m望远镜的指标

1 、光学系统

  • 主镜 :

    直径: 2.4(+0.05,-0.00)米

    主镜焦比: F/2.5

    系统焦比: F/8

    焦长: ~19.2m

    工作波段:300nm1000nm

  • FOV:

    未改正 ≥ 10′

    改正后 ≥ 40'


2 4m step 1

  • 焦点:

    卡焦: FOV ≥ 10'; 焦比: F/8

    耐焦: FOV ≥10'; 焦比: F/8

  • 像质量:

    轴上(改正/未改正):80% < 0.35″

    整个FOV: 80% < 0.5″

  • 滤光片:

    一套Bessel UBVRI 虑光片,每片直径约100mm.


2 4m step 1

2、操作环境

  • 温度: -10 ~ 35 °C

  • 相对湿度:<=90 %

  • 风速:< = 15m/s (操作中)

    > = 15m/s (不操作)

  • 地震:任何方向 2m/s2

    3、控制系统

  • 硬件平台:可兼容的PC

  • 软件平台(OS):LINUX 或 WinNT/2000


2 4m step 1

  • 实时OS:工业标准

  • 图形用户界面

  • 编程语言:C/C++(含源代码)和详细的文档

  • 消旋器:

    4、辅助系统

  • CCD相机:

    等级:0

    大小:2K * 2K

    像元大小:24μ


2 4m step 1

暗流: <0.02nA/cm2

动态范围:>105

读出噪声:4e- (50KHz)

量化深度:16~18 位

  • 自动导行器

    视场: >=0.5°

    更新率:> 1 Hz

  • 远程控制接口

    标准:局域网 IEEE802.3

    协议: TCP/IP

    C/C++的SDK 以及格详细补充文档
