Устройства РПН

ABB производит устройства РПН начиная с 1910 года.

Более 35000 современных устройств РПН работают сегодня по всему миру


6647836

Устройства РПН

Основные преимущества:

  • Высокая надежность

  • Легкость монтажа

  • Долгий срок службы


6647836

Устройства РПН

Долгий срок службы

Обеспечивается за счет использования высококачественных материалов и постоянного контроля на всех этапах производства

Срок службы контактов составляет от 350 000 до 500 000 операций


6647836

Устройства РПН

Высокая надежность

Обеспечивается простой и надежной конструкцией оборудования

Легкость монтажа

Обеспечивается гибким дизайном и универсальностью конструкции


6647836

Устройства РПН


6647836

80805060150150300HVDC1000

UCG.N/CUZE..UZF..UBB..shortUCG.N/IUCG.N/IIIUCL.N/IIIUCD.N/III UCC.N650 кВ650 кВ350 кВ750 кВ1050 кВ1050 кВ1050 кВ1050 кВ1050 кВ

MVA

1

2

3

L (м)

4

Устройства РПН


6647836

Устройство РПН типа UC

Переключатель

Селектор ответвлений

7

6

5

4

Регулировочная обмотка

трансформатора


6647836

Устройства РПН


6647836

Устройства РПН

  • Устройство ПРН типа UCGRN 750/400/C

  • Моторно-приводной механизм типа BUL


6647836

Устройства РПН

Корпус реверсивного переключателя

Крышка

  • Удобный доступ к переключателю

  • Удобство соединения с приводом

  • Возможность оперирования приводом при монтаже

  • Электрическое и механическое соединения переключателя выполнены без болтов

Масляный клапан

Пружины амортизатора

Мальтийский механизм с указателем

Поднимающий глазок

Клемма заземления

Тест-клапан

Отверстие для бака трансформатора

Верхняя секция

Приводной вал

Изоляционный цилиндр

Защитное кольцо

Реверсивный переключатель

Контакты

Штепсельные контакты

Направляющие штифты

Клапан для процесса сушки

Приводной диск для реверсивного переключателя

Клемма


6647836

Устройства РПН

  • Возможность легкого техническогообслуживания и ремонта на отключенном трансформаторе в течение одного дня

  • Простота, открытый дизайн, небольшое количество комплектующих


6647836

Устройства РПН

  • Переключатель расположен в собственном баке

  • Снабжен резисторами при переключении

  • Жесткая и простая конструкция


6647836

Устройства РПН

  • Ввод GSA

  • Вентилятор VVAH

  • Устройство РПН UZF


6647836

Устройства РПН

  • Подготовка активной части трансформа-тора для установки РПН типа UZE

  • Бак трансформатора с интегрированным баком устройства РПН


6647836

Устройства РПН

  • Подключение обмоток к РПН типа UZF


6647836

Устройства РПН


6647836

Устройства РПН типа UZ

  • 3-фазный, с полностью изолированными фазами или с нейтральной точкой

  • РПН собран в едином корпусе

  • Простота конструкции обеспечивает легкость установки и обслуживания


6647836

Устройства РПН

  • Сборка устройства РПН типа UZ


6647836

РПН UZ-типа

Устройство для разводки проводников

Проводники, залитые эпоксидным компаундом


6647836

Устройства РПН

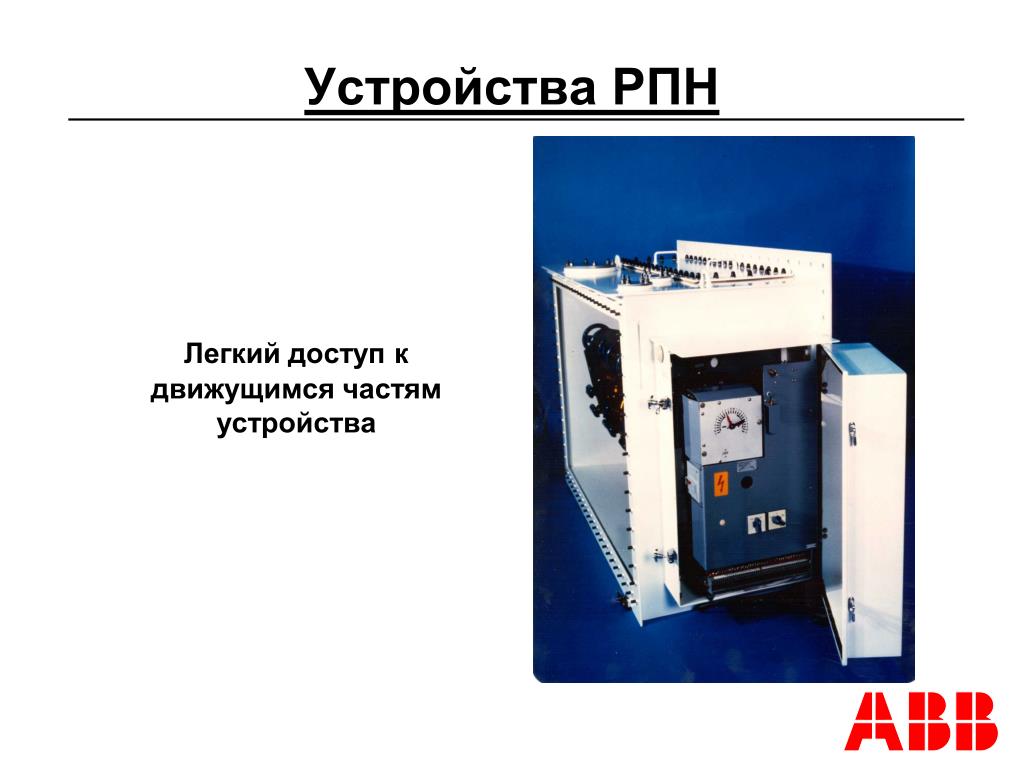

Легкий доступ к движущимся частям устройства


6647836

Устройство РПН UB-типа

  • Компактная модель

  • Гибкая и удобная конструкция

  • Подвижные и неподвижные контакты выполнены внутри устройства


6647836

Устройство РПН UB-типа

Реле давления

  • Фибреглассовый цилиндр

  • При креплении неподвижных контактов на стенке цилиндра используется исключительная система притяжки и герметизации

  • Замена подвижных и неподвижных контактов произвидится изнутри цилиндра

Коническая

шестерня

Крышка

Индикаторное

окно

Фланец

Изоляционный

цилиндр

Предизбиратель

Неподвижные

контакты

Токосъемные

контакты

Подвижные контакты

Переключатель

Неподвижные контакты

Резистор

Подвижные контакты

Окружающий

экран

Вал переключателя

Сливной клапан


6647836

Устройства РПН

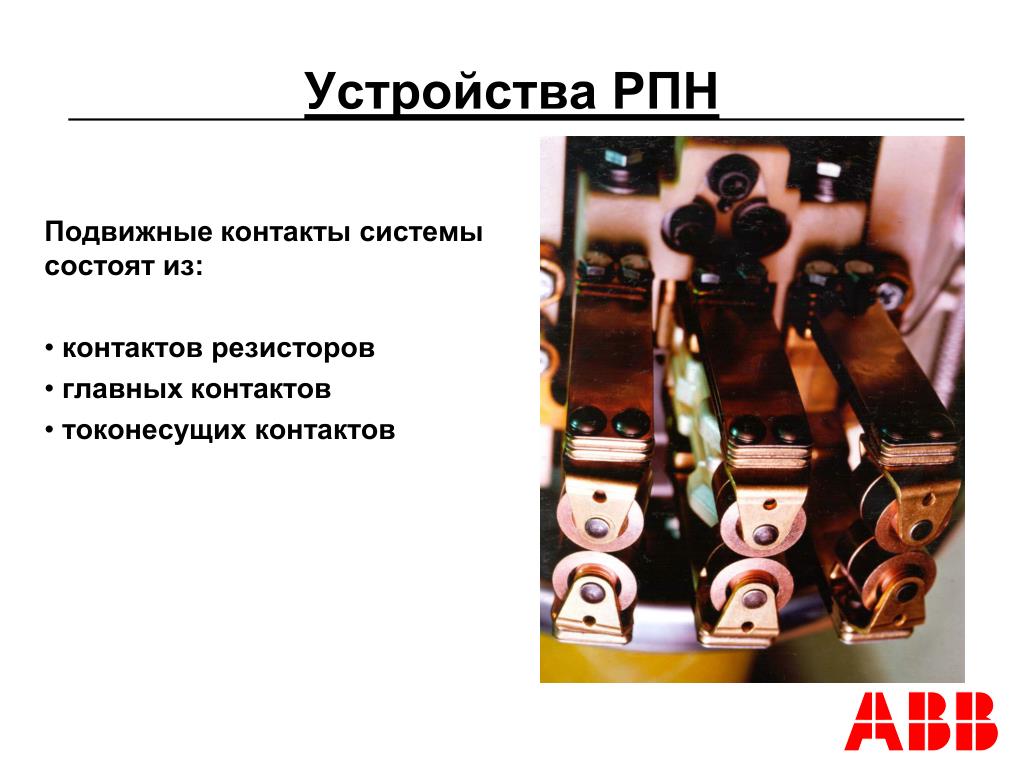

Подвижные контакты системы состоят из:

  • контактов резисторов

  • главных контактов

  • токонесущих контактов


6647836

Устройства РПН

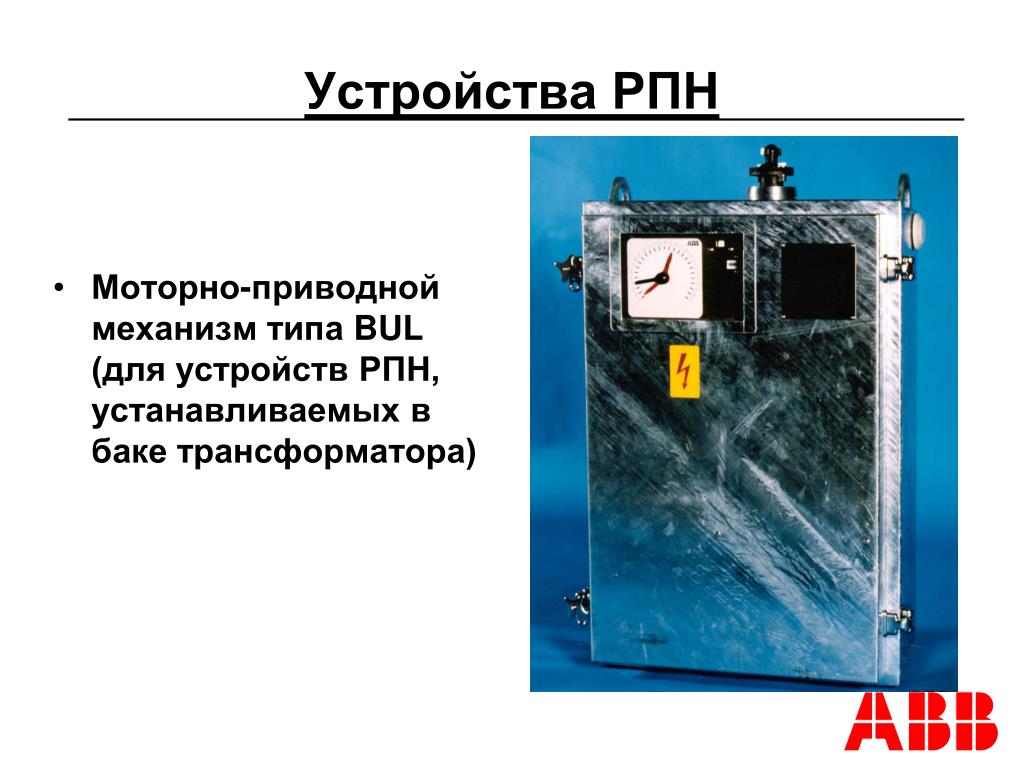

  • Моторно-приводной механизм типа BUL (для устройств РПН, устанавливаемых в баке трансформатора)


6647836

Приводной механизм устройства РПН

  • Простота и надежность конструкции

  • Возможность подключения к любым управляющим устройствам

  • Прекрасный доступ ко всем частям и механизмам
