第三章室内线路与电气照明

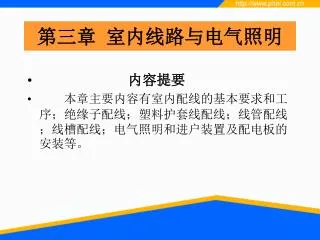

第三章室内线路与电气照明 • 内容提要 • 本章主要内容有室内配线的基本要求和工序；绝缘子配线；塑料护套线配线；线管配线；线槽配线；电气照明和进户装置及配电板的安装等。

4.1 室内配线的基本要求和工序 • 4.1.1 室内配线的基本要求室内配线不仅要求安全可靠，而且要求使线路布局合理、整齐、牢固。

4.1.2 室内配线的工序 • （1）首先熟悉设计施工图，做好预留预埋工作（其主要内容有：电源引入方式的预备预埋位置；电源引入配电箱的路径；垂直引上、引下以及水平穿越梁、柱、墙等的位置和预埋保护管）；（2）按设计施工图确定灯具、插座、开关、配电箱及电气设备的准确位置，并沿建筑物确定导线敷设的路径；（3）在土建粉刷前，将配线中所有的固定点打好眼孔，将预埋件埋齐，并检查有无遗漏和错位；（4）装设绝缘支承物、线夹或线管及开关箱、盒；（5）敷设导线；（6）连接导线；（7）将导线出线端与电器件及设备连接；（8）检验工程是否符合设计和安装工艺要求。

4.2 绝缘子配线 • 绝缘子比较高，机械强度大，它适用于用电量较大而又比较潮湿场合。图4.1绝缘子的外形图

4.2.1 绝缘子配线方法 • 图4.2 绝缘子的固定 (a)木结构上; (b)砖墙上; (c)支架上; (d)环氧树脂固定绝缘子图4.2 绝缘子的固定

4.2.2 绝缘子配线的要求 1．在建筑物的侧面或斜面配线时，必须将导线绑扎在绝缘子的上方。 2. 导线在同一平面内如有曲折时，绝缘子必须装设在导线曲折角的内侧。 3．导线在不同的平面上曲折时，在凸角的两面上应装设两个绝缘子。 4．导线分支时，必须在分支点处设置绝缘子，用以支撑导线；导线互相交叉时，应在距建筑物近的导线上套瓷管保护。

鼓形、蝶形绝缘子在直线段导线的绑扎 • 鼓形和蝶形绝缘子在直线段导线一般采用单绑法或双绑法两种图4.3 鼓形、蝶形绝缘子在直线段导线的绑扎

4．3 塑料护套线配线 • 4.3.1 塑料护套线配线的方法图4.4 铝片线卡夹住护套线操作

4.3.2 塑料护套线配线的要求 图4.5 铝片线卡的安装（a）转角部分；（b）进入木台；（c）十字交叉图4.5 铝片线卡的安装

4．4 线管配线 • 把绝缘导线穿在管内配线称为线管配线。线管配线有明配和暗配两种，明配是把线管敷设在墙上以及其它明露处，要配置得横平竖直，要求管距短，弯头小。暗配是将线管置于墙等建筑物内部，线管较长。

4.4.1 线管配线的方法 • 线管与接线盒的连接图4.6 线管与接线盒的连接

4.4.2 线管配线的要求 • 1．穿管导线的绝缘强度应不低于500V；规定导线最小截面，铜芯线为1mm2，铝芯线为2.5mm2。 • 2．线管内导线不准有接头，也不准穿入绝缘破损后经过包缠恢复绝缘的导线。 • 3．管内导线不得超过10根，不同电压或进入不同电能表的导线不得穿在同一根线管内，但一台电动机内包括控制和信号回路的所有导线及同一台设备的多台电动机线路，允许穿在同一根线管内。 • 4．除直流回路导线和接地导线外，不得在钢管内穿单根导线。

线管配线的要求 • 5．线管转弯时，应采用弯曲线管的方法，不宜采用制成品的月亮弯，以免造成管口连接处过多。 • 6．线管线路应尽可能少转角或弯曲，因转角越多，穿线越困难。 • 7．在混凝土内暗线敷设的线管，必须使用壁厚为3mm的电线管。当电线管的外径超过混凝土厚度的1/3时，不准将电线管埋在混凝土内，以免影响混凝土的强度。

4．5 槽板配线 • 常用的槽板有木槽板和塑料槽板，线槽有双线和三线之分，其外形如图4.8所示。图4.8 槽板外形尺寸图

4.5.1 槽板配线的方法 • 1．槽板的拼接 • 2．槽板的固定图4.9 槽板分支T形拼接图

4.5.2 槽板配线的要求 配线的要求如下： • （1）木槽板应干燥无节、无裂缝； • （2）槽板不应设置在顶棚和墙壁内； • （3）槽板伸入木台的距离应在5mm左右，如图4.10所示； (4) 槽板和绝缘子配线的接续处，由槽板端部起300mm以内的地方应装设绝缘子固定导线。

槽板进入木台做法 图4.10 进入木台做法

4．6　常用照明灯具的安装与维修 白炽灯和荧光灯是最常用的灯，前者可以使用在各种场所；后者广泛用于家居、办公室、会议和商店等场所。下面分别介绍它们的安装与维修。

4.6.1　白炽灯的安装与维修 • 常用灯座（a）插口吊灯座；（b）插口平灯座；（c）螺口吊灯座；（d）螺口平灯座；（e）防水螺口吊灯泡；（f）防水螺口平灯座图4.11 常用灯座

常用开关 • （a）拉线开关；（b）顶装式拉线开关；（c）防水式拉线开关；（d）平开关；（e）暗装开关；（f）台灯开关图4.12 常用开关

白炽灯照明线路的安装 • 图4.13单联开关控制白炽图4.14双联开关控制灯接线原理图白炽灯接线原理

螺口灯座安装 图4.15螺口灯座安装

吊灯灯座的安装 图4.16避免线芯承受吊灯重量的方法

开关的安装 • 电灯开关内部接线端子图4.17 电灯开关内部接线端子

开关的安装 • 双联开关安装方法图4.18 双联开关安装方法

4.6.2 荧光灯的安装与维修 • 荧光灯的结构与布线图4.19 荧光灯的结构与布线

荧光灯电路原理图 图4.20荧光灯电路原理图

荧光灯镇流器 图4.21 荧光灯镇流器

新型荧光灯管外形 图4.22 新型荧光灯管外形

4.6.3 碘钨灯与高压灯 碘钨灯 • 1-灯丝电源触点 2-灯丝支持架 • 3-石英管 4-碘蒸气 5-灯丝图4.23 碘钨灯

碘钨灯的安装 • 碘钨灯图 4.24 碘钨灯的安装

高压汞灯和高压钠灯 • （a）高压汞灯（b）高压钠灯图 4.25高压汞灯和高压钠灯

高压汞灯接线 ,高压钠灯起动原理 图4.26高压汞灯接线图图4.27 高压钠灯起动原理

4.7 特殊场所照明装量和特殊电灯的安装 • 凡是潮湿、高温、可燃、易燃、易爆炸的场所，或有导电尘埃的空间和导电地面，以及具有化工腐蚀性气体等特殊场所，均属于用电的危险环境。在这些危险环境中使用各种照明装置和设备，均应采取相应的安全防护措施。

4.7.1 特殊场所照明装量的技术要求及维修 • 1、特殊环境的分类 • 2．用电危险环境电气装置的技术要求 • 3．特殊环境的照明装置的维修 • 4. 危险环境是安全用电的薄弱环节，较易发生用电事故，平时应加强维护管理，维护保养周期应较短，维修质量要求应较高，并及时排除故障苗子。在维修时,要加强安全措施,除非是危急性的抢修,一般均不允许带电操作。

4.7.2 特种用途电灯及安装 • 1、黑光灯是一种诱虫灯，现在多数与高压网栅配套应用，装在农田及绿化环境中用来诱杀昆虫。黑光灯的构造和附件与荧光灯一样，其接线方法和常见故障也相同。

配高压网栅的黑光灯 图4.28 配高压网栅的黑光灯

2. 红外线灯 • 通过红外线灯能获得热效应较为理想的远红外线热源, 红外线灯所辐射出的红外线具有方向性，能更有效地利用其辐射的热能。 • 红外线灯由玻璃制成扁圆形长颈灯泡体，颈端制成的如同螺口工白炽灯泡一样的电源触头；灯泡体内壁涂有反射层，使具有把红外线集中朝一个方向辐射的特性。

3. 紫外线灯 • 紫外线有灭菌作用，紫外线灯能辐射出主要是2537A（253.7nm）的紫外线,用来作为制造医药、食品加工、贮藏和医疗的灭菌器具。图 4.29 紫外线灯接线图

4．8 进户装置及配电板的安装 • 4.8.1进户装置的安装 • 1、进户杆的安装图4.30 进户杆装置

2、进户线的安装 进户线两端的接法图4.32进户线两端的接法

3. 进户管的安装 用来保护进户线常用的进户管有瓷管、钢管和塑料管三种，瓷管又分为弯口和反口两种。瓷管管径以内径标称，常用的有13、16、19、25和32mm等多种。

4.8.2 配电板的安装 1．总熔断器盒的安装图4.33配电板的安装

3．单相电度表的安装 • 单相电度表共有四个接线桩，从左到右按1、2、3、4编号。接线方法一般按号码1、3接电源进线，2、4接电源出线，如图4.35所示。图4.35单相电度表的安装接线

4．三相电度表的安装 图4.36直接式三相四线制电度表的接线

间接式三相四线制电度表的接线图 图4.38 间接式三相四线制电度表的接线图

5．电度表的安装要求 图4.39 三相三线制电度表间接接线图

技能训练3-1 荧光灯安装 一、训练目的 1．熟识荧光灯照明线路及各组件； 2．学会安装荧光灯。二、工具器材荧光灯具1付；荧光灯管40W1根；荧光灯镇流器40W1个；荧光灯起辉器40W1个；螺钉；尖嘴钳；电钻；螺刀。

荧光灯安装 • 三、训练步骤及内容 • 荧光灯接线原理电路见图4.20，荧光灯的结构与布线见图4.19。 • 1．荧光灯座、起辉器座接线后安装固定； • 2．将镇流器安装固定在灯架上； • 3．按图4.20连接线路； • 4．将荧光灯管、起辉器装入座内； • 5．检查线路并通电试验。

技能训练3-2 护套线敷设及灯具安装 • 一、训练目的 • 1、学会护套线敷设方法； • 2、掌握照明灯具、开关、插座的安装方法。 • 二、工具器材 • （1）木制配电板 850×850mm • （2）元木 2个 • （3）单联明装开关 2个 • （4）双极插座（明装） 1个
