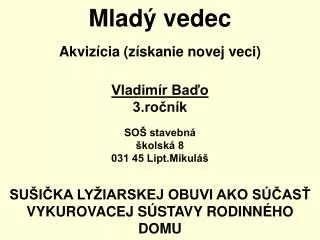

  1. Mladý vedecAkvizícia (získanie novej veci)Vladimír Baďo3.ročníkSOŠ stavebná školská 8031 45 Lipt.MikulášSUŠIČKA LYŽIARSKEJ OBUVI AKO SÚČASŤ VYKUROVACEJ SÚSTAVY RODINNÉHO DOMU

  2. Cieľ práce • navrhnúť, • vyrobiť, • zapojiť do vykurovacej sústavy v rodinnom dome prototyp sušičky lyžiarskej obuvi, • overiť funkčnosť.

  3. Zdôvodnenie práce • Problém rýchleho vysušenia lyžiarskej obuvi je v lokalite, kde bývame, veľmi aktuálny. • Úspory energií v súvislosti s nárastom ich cien. • Maximálne využitie tepla vyrobeného a dodávaného jestvujúcou vykurovacou sústavou.

  4. Na zhotovenie sušičky lyžiarok sme využili priestory školských dielní a cenné rady nášho konzultanta p. majstra Romana Perončíka. • Montáž sušičky lyžiarok sme uskutočnili v rodinnom dome v Demänovej pred rokom a po súčasné obdobie overujeme jej funkčnosť.

  5. Návrh sušičky lyžiarskej obuvi • Pri návrhu sušičky lyžiarskej obuvi sme vychádzali z teoretických princípov prúdenia a odovzdávania tepla v dvojrúrkovej teplovodnej vykurovacej sústave s núteným obehom. • Je to bežný druh vykurovacej sústavy v rodinných domoch aj v rodinnom dome v Demänovej. • Vychádzali sme z rozmerov lyžiarok a z toho, aby celkové rozmery sušičky neboli veľké. • Výsledkom návrhu bolo zhotovenie schémy sušičky.

  6. Výroba sušičky • Sušičku lyžiarskej obuvi sme vyrábali v školských dielňach pod odborným dozorom p. majstra podľa vopred zhotovenej schémy z medených rúrok Ø15mm. • Rúrky sme narezali na potrebné dĺžky a spájali sme ich spájkovaním s tvarovkami /kolená, T-kusy/. • Použili sme technologický postup podľa DVGW-pracovného listu – spájkovanie mäkkou spájkou.

  7. Výroba sušičky • Použili pomocný a prídavný materiál nemeckého výrobcu Rothenberger: • čistiacou handrou Rovlies, • špeciálnou kefou Ø 18mm • cínovou pastou na mäkké spájkovanie, • cínu vo forme drôtu Ø 2mm. • Turbo-plynovým spájkovacím horákom na propán-bután určeným na spájkovanie medeného potrubia.

  8. Výroba sušičky

  9. Výroba sušičky • Najskôr sme očistili a odmastili vonkajší povrch rúrky na jej konci špeciálnou vysokopružnou nekovovou čistiacou handrou Rovlies. • Potom sme odmastili vnútorný povrch tvarovky špeciálnou kefou Ø 18mm. • Potom sme vonkajší povrch rúrky natreli špeciálnou cínovou pastou na mäkké spájkovanie a zasunuli sme tvarovku do rúrky. • Spoj sme nahriali turbo-plynovým spájkovacím horákom na propán-bután, čím sme pastu roztopili. • Pridali sme cín vo forme drôtu Ø 2mm. • Znova sme nahriali spoj horákom na teplotu cca 250°C sme • Vytvorili tesný nerozoberateľný spoj.

  10. Spájkovaniepotrubia

  11. Výroba sušičky • Takto sme vytvorili cca 150 spojov medených rúrok s kolenami a cca 12 spojov medených rúrok s T-kusmi. • Potom sme zhotovili pevný oceľový rám z Jäcklových profilov rozmerov 1500x1200mm. • Rám sme vystužili oceľovou rozperou v polovici jeho výšky. • Na vodorovné časti rámu sme navarili oceľové rúrky dĺžky 300mm v odstupoch po 250mm kvôli spevneniu rámu. • Na takto zhotovený a vystužený rám sme pomocou medených platničiek nitovaním pripevnili vykurovacieho hada.

  12. Upevnenie vyhrievacej časti sušičky na nosnú oceľovú konštrukciu pomocou medených platničiek nitovaním

  13. Výroba sušičky • Na pripevnené potrubie vykurovacieho hada sme rozoberateľnými závitovými spojmi tesnenými konopným povrazcom napusteným fermežou pripojili navrhnuté armatúry: • samoodvzdušňovací ventil, • vypúšťací ventil, • tri uzatváracie ventily , • RTL ventil podľa schémy. • Povrch všetkých kovových častí sušičky sme upravili bronzovým náterom. • Nakoniec sme upravili zadnú stranu oceľového nosného rámu dreveným obkladom.

  14. Sušička lyžiarskej obuvi – dokončovacie práce

  15. Sušička lyžiarskej obuvi - hotový výrobok

  16. Montáž sušičky lyžiarskej obuvi • Pred samotnou montážou sušičky lyžiarskej obuvi do vykurovacej sústavy rodinného domu sme najskôr zhotovili výkresovú dokumentáciu vykurovania rodinného domu v Demänovej na PC kresliacim programom Arcon 5+. • Na výkresoch sme uskutočnili návrh umiestnenia sušičky lyžiarskej obuvi. • Sušičku lyžiarskej obuvi sme umiestnili do kotolne . • Pripojenie sušičky sme vzhľadom na dispozíciu kotolne navrhli s horným rozvodom.

  17. Montáž sušičky lyžiarskej obuviPripojenie sušičky k vykurovacej sústave

  18. Detail napojenia sušičky lyžiarskej obuvi

  19. Upevnenie potrubiaTepelná izolácia potrubia nasunutá na potrubie a prelepená izolačnou páskou

  20. Po montáži – sušička lyžiarskej obuvi = súčasť vykurovacej sústavy rodinného domu.

  21. Alternatívne riešenia • Najväčšou položkou na výrobu sušičky boli náklady na medené potrubie a RTLventil Herz. • Ak by bola sušička súčasťou nízkoteplotnej vykurovacej sústavy, nebol by potrebný RTL ventil Herz. • Mohli by sme tiež zmenšiť rozmery sušičky /napr. len na 5 párov lyžiarok/, čím by sme znížili spotrebu medených rúrok/, • Mohli by sme použiť potrubie z lacnejšieho materiálu /napr. hliníkoplastové, oceľové a pod./.

  22. Záver Zapojením sa do návrhu, výroby a montáže sušičky lyžiarskej obuvi sme získali tieto skúsenosti: • doplnili sme si teoretické poznatky z predmetov technológia, grafické informačné systémy a konštrukčné cvičenia, • získali sme zručnosti pri práci s medeným potrubím, • overili sme si teoretické vedomosti a zručnosti v praxi, • pracovali sme kolektívne, čím sme získali pocit zodpovednosti za zverené úlohy.
