实验三 集成触发器

实验三 集成触发器. 一、 实验目的. 1 、掌握集成 JK 、 D 触发器逻辑功能的测试方法。. 2 、学习用触发器构成简单时序电路的方法。. 二、实验设备 1 、 数字实验箱（型号） 2 、数字万用表 3 、数字示波器 4 、集成门电路： 74LS74 ， 74LS112, 74LS10. 三、 实验内容. 1 、 JK 触发器的功能测试（ 74LS112 ）. 74LS112 引脚图. ⑴ 测试异步置位端和异步复位端 CLR 的功能，将结果填入表 1 中。. 表 1. ⑵ 测试 JK 触发器的逻辑功能，将结果填入表 2 中，注意观察触发方式。.

river
Download Presentation

实验三 集成触发器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

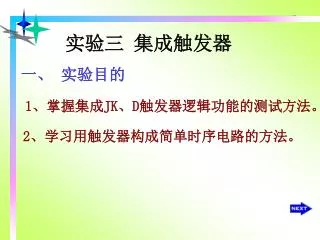

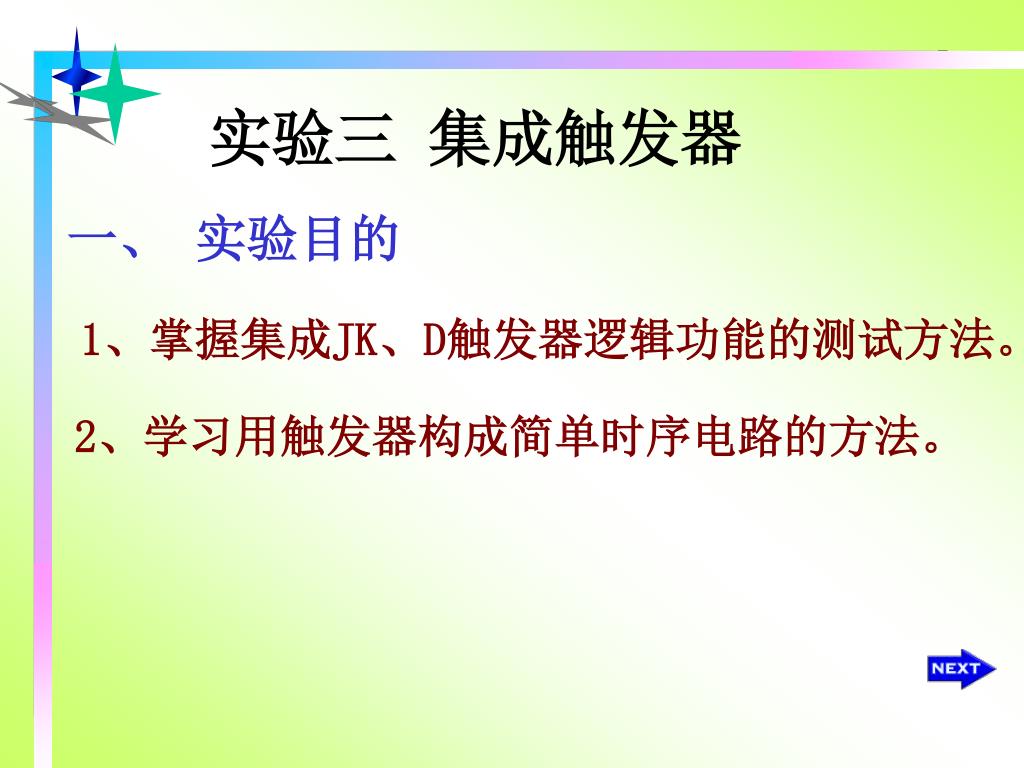

  1. 实验三 集成触发器 一、 实验目的 1、掌握集成JK、D触发器逻辑功能的测试方法。 2、学习用触发器构成简单时序电路的方法。

  2. 二、实验设备 1、数字实验箱（型号） 2 、数字万用表 3 、数字示波器 4、集成门电路：74LS74，74LS112, 74LS10

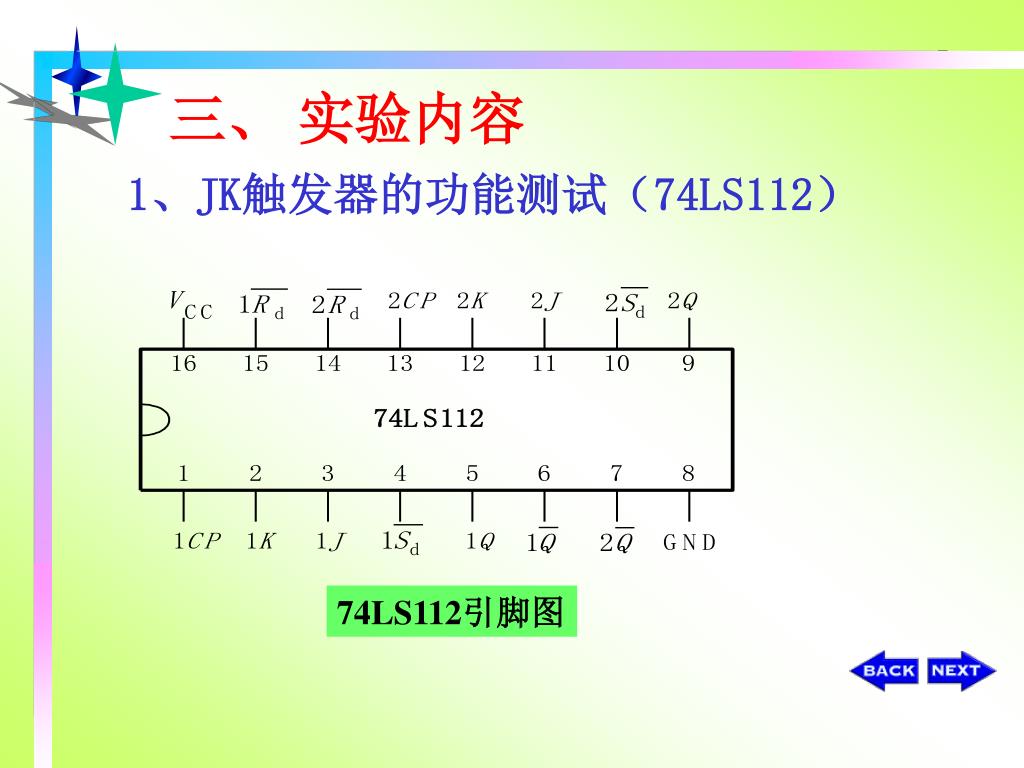

  3. 三、 实验内容 1、JK触发器的功能测试（74LS112） 74LS112引脚图

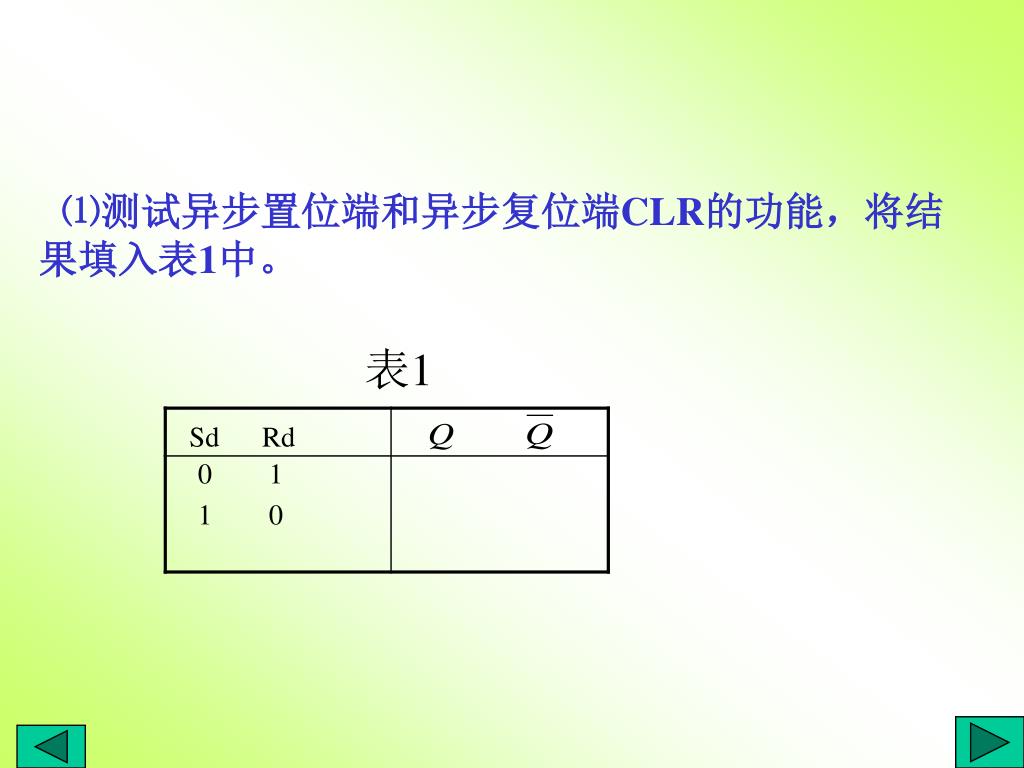

  4. ⑴测试异步置位端和异步复位端CLR的功能，将结果填入表1中。⑴测试异步置位端和异步复位端CLR的功能，将结果填入表1中。 表1

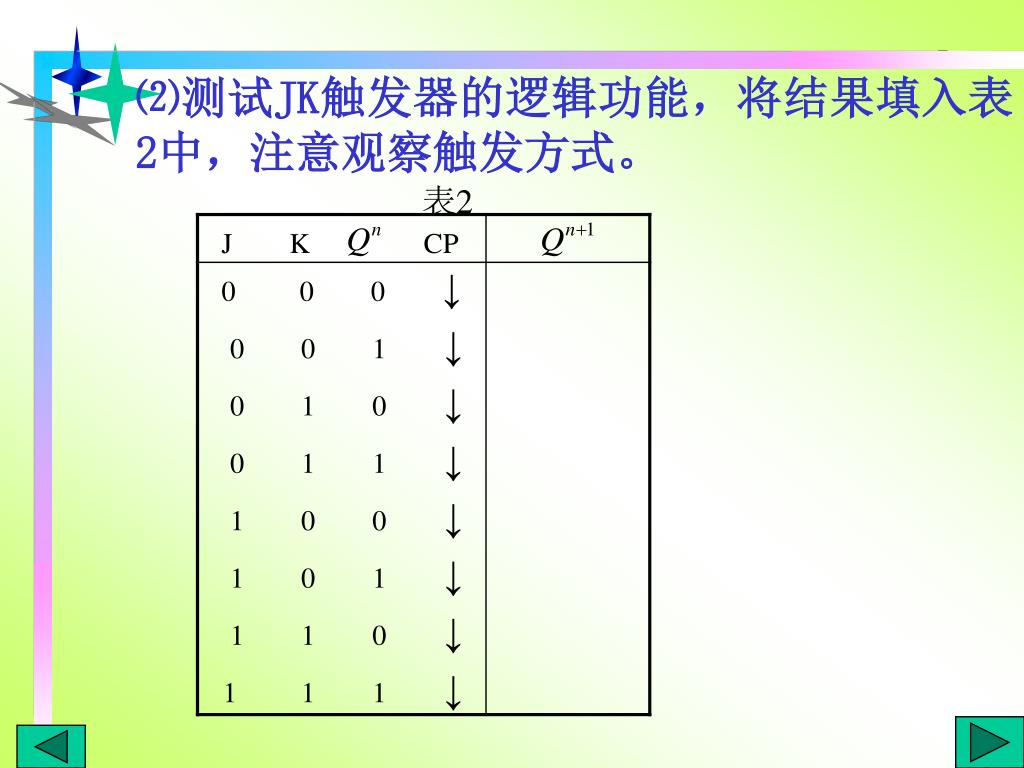

  5. ⑵测试JK触发器的逻辑功能，将结果填入表2中，注意观察触发方式。⑵测试JK触发器的逻辑功能，将结果填入表2中，注意观察触发方式。 表2

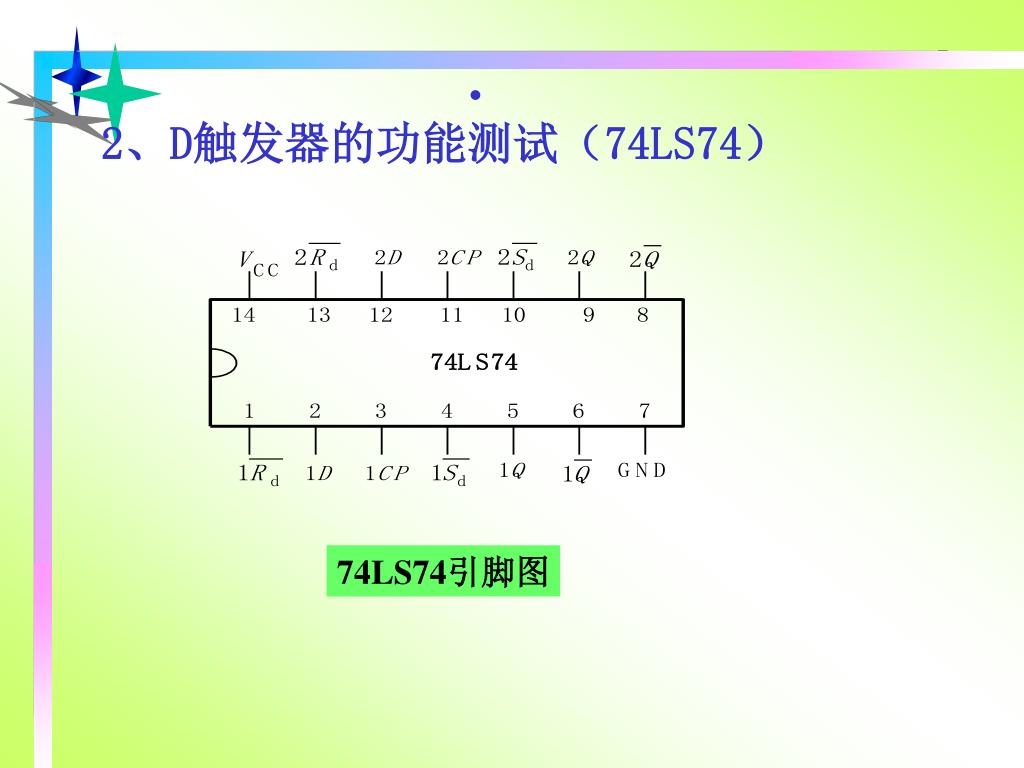

  6. 2、D触发器的功能测试（74LS74） 74LS74引脚图

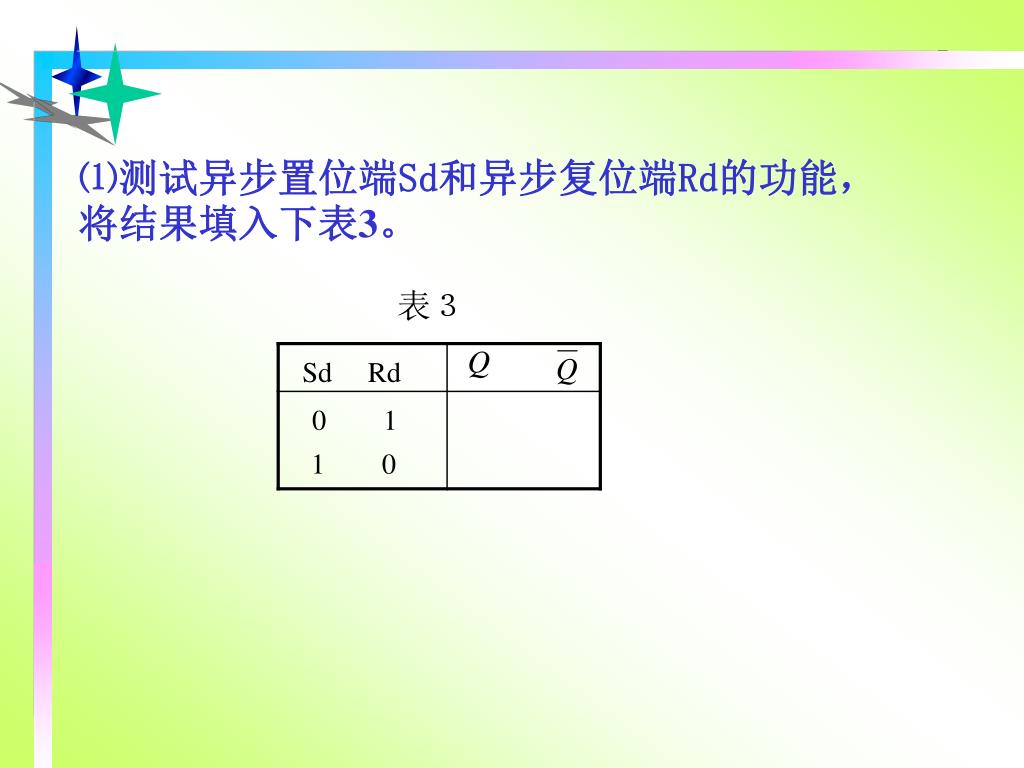

  7. ⑴测试异步置位端Sd和异步复位端Rd的功能， 将结果填入下表3。 表３

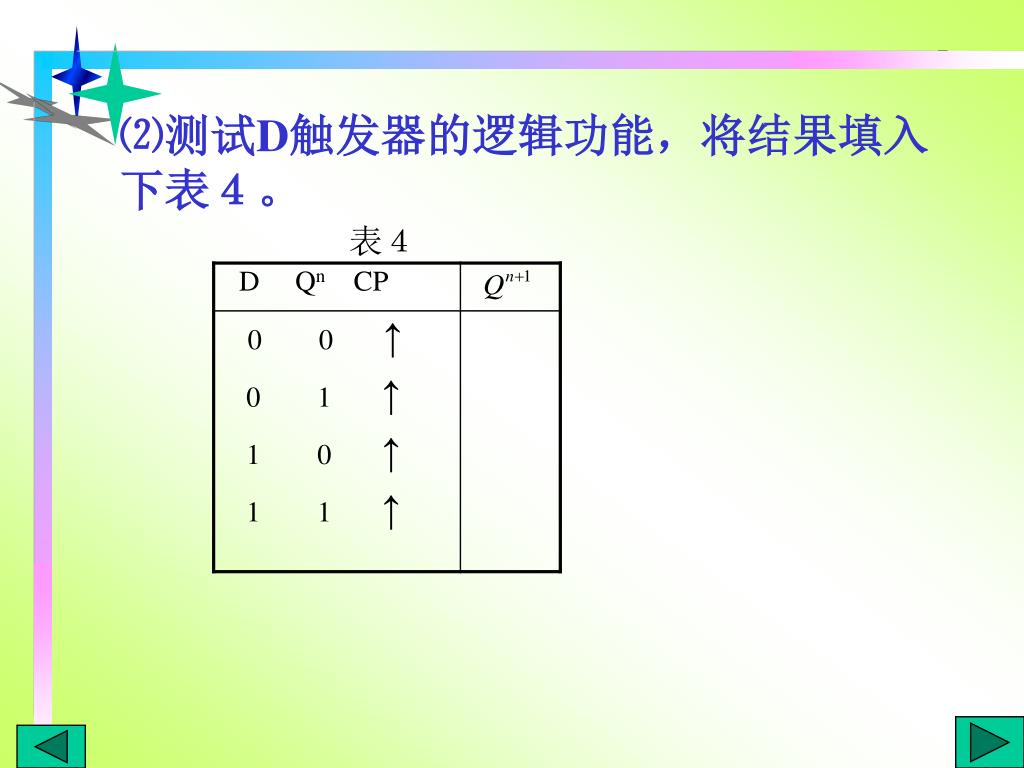

  8. ⑵测试D触发器的逻辑功能，将结果填入下表４。⑵测试D触发器的逻辑功能，将结果填入下表４。 表４

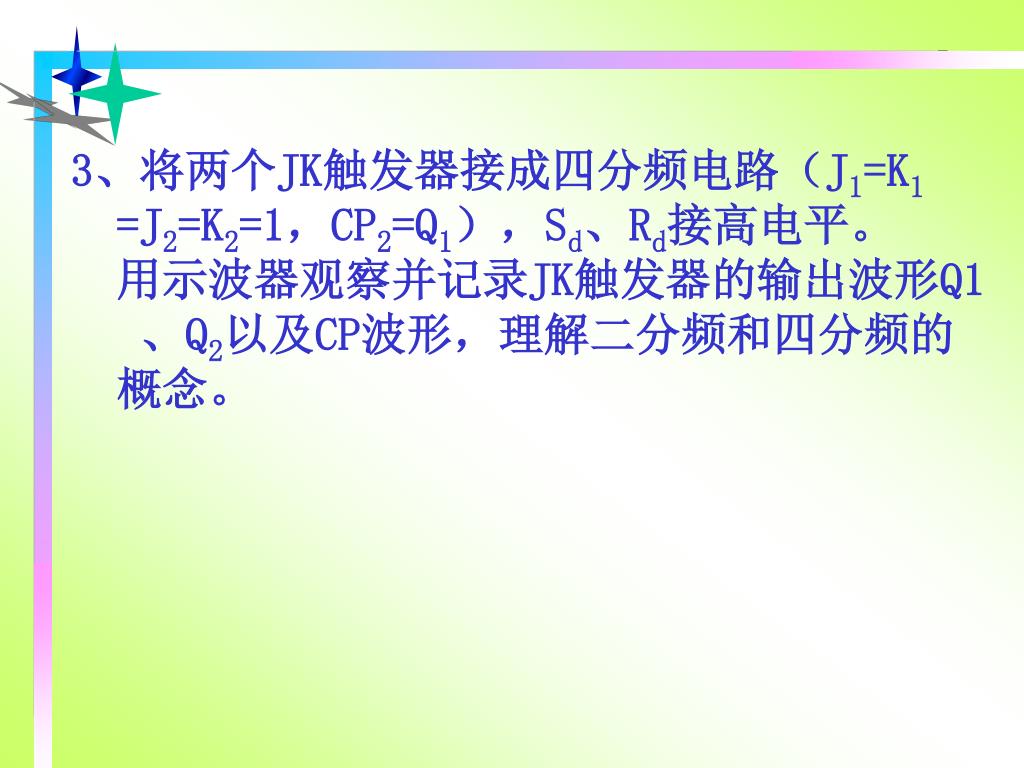

  9. 3、将两个JK触发器接成四分频电路（J1=K1 =J2=K2=1，CP2=Q1），Sd、Rd接高电平。 用示波器观察并记录JK触发器的输出波形Q1 、Q2以及CP波形，理解二分频和四分频的 概念。

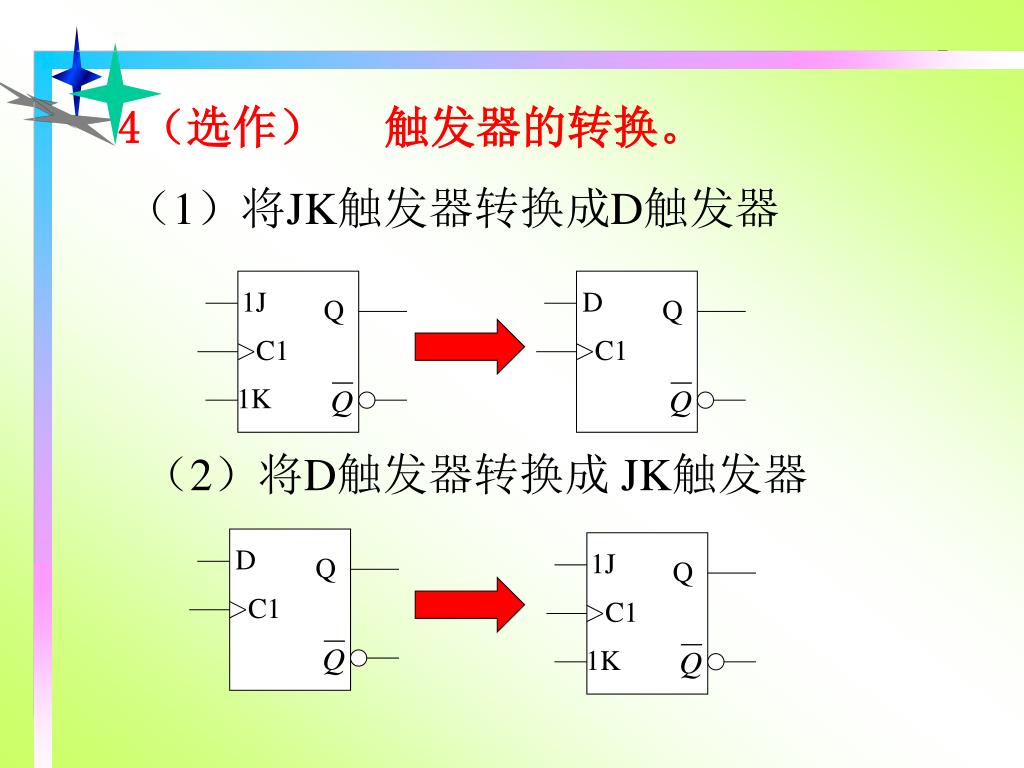

  10. 触发器的转换。 （1）将JK触发器转换成D触发器 4（选作） 1J D Q Q C1 C1 1K （2）将D触发器转换成 JK触发器 D 1J Q Q C1 C1 1K

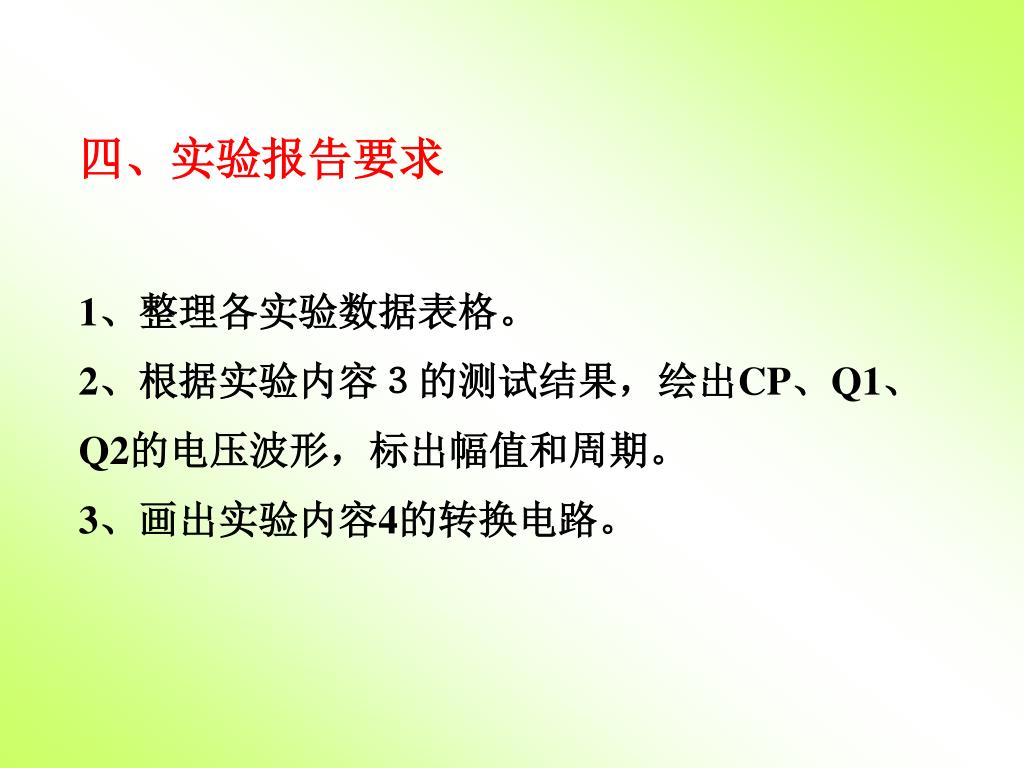

  11. 四、实验报告要求1、整理各实验数据表格。2、根据实验内容３的测试结果，绘出CP、Q1、Q2的电压波形，标出幅值和周期。3、画出实验内容4的转换电路。四、实验报告要求1、整理各实验数据表格。2、根据实验内容３的测试结果，绘出CP、Q1、Q2的电压波形，标出幅值和周期。3、画出实验内容4的转换电路。

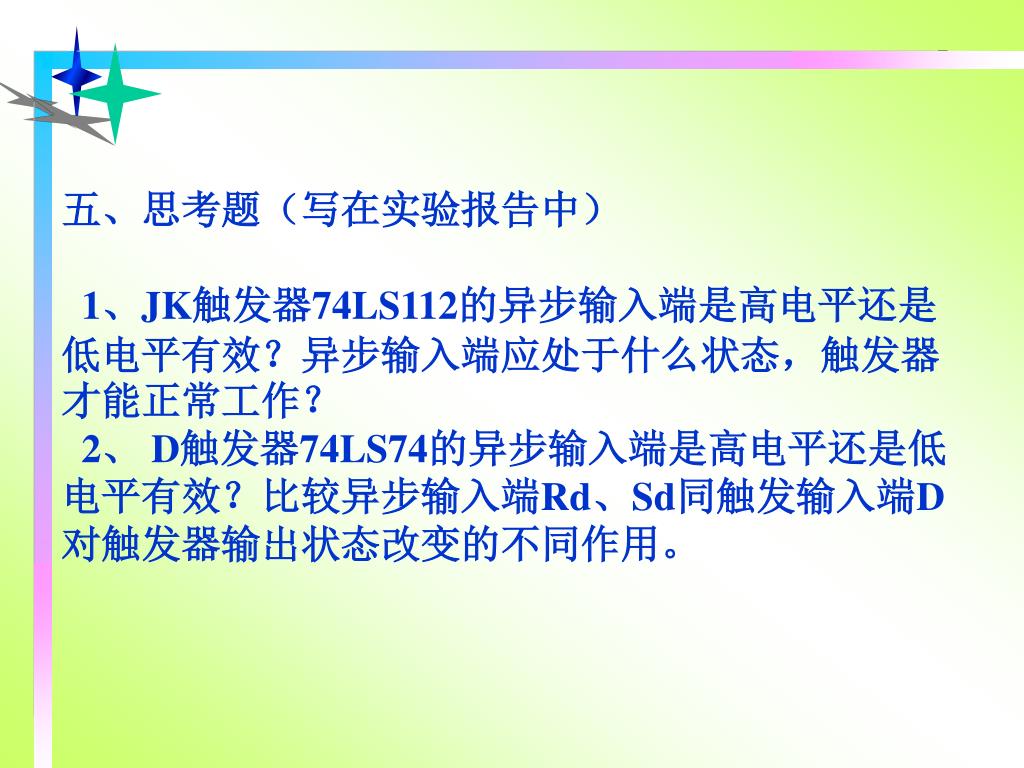

  12. 五、思考题（写在实验报告中） 1、JK触发器74LS112的异步输入端是高电平还是低电平有效？异步输入端应处于什么状态，触发器才能正常工作？ 2、 D触发器74LS74的异步输入端是高电平还是低电平有效？比较异步输入端Rd、Sd同触发输入端D对触发器输出状态改变的不同作用。
