6067648
This presentation is the property of its rightful owner.
Sponsored Links
1 / 89

第三章 激光选择激发 用光激发一个原子系统 , 由跃迁的能量和跃迁的动力学过程 , 可以了解系统的微观特性 . PowerPoint PPT Presentation


  • 58 Views
  • Uploaded on
  • Presentation posted in: General

A. B. 第三章 激光选择激发 用光激发一个原子系统 , 由跃迁的能量和跃迁的动力学过程 , 可以了解系统的微观特性 . 在跃迁中 , 能量守恒要求激发的光子能量等于跃迁所涉及的两个能级之间的能量差 . 如果所研究的系统中有相距很近的一些能级 , 来源于. A. 能级相距很近的不同原子. C. 不同微环境的同种原子. 应用:同位素分离. E. 原子能级内的结构 , 如晶体场劈裂 , 精细结构 , 超精细结构. + + + +. - - - -. D. 外场下的能级劈裂. B. 同位素的能级.

Download Presentation

第三章 激光选择激发 用光激发一个原子系统 , 由跃迁的能量和跃迁的动力学过程 , 可以了解系统的微观特性 .

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


6067648

A

B

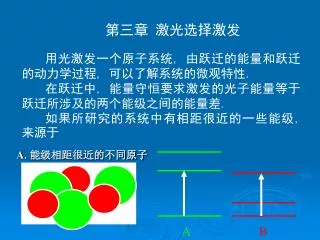

第三章 激光选择激发

用光激发一个原子系统, 由跃迁的能量和跃迁的动力学过程, 可以了解系统的微观特性.

在跃迁中, 能量守恒要求激发的光子能量等于跃迁所涉及的两个能级之间的能量差.

如果所研究的系统中有相距很近的一些能级, 来源于

A. 能级相距很近的不同原子


6067648

C. 不同微环境的同种原子

应用:同位素分离

E. 原子能级内的结构, 如晶体场劈裂, 精细结构, 超精细结构

+ + + +

- - - -

D. 外场下的能级劈裂.

B. 同位素的能级


6067648

这样的能级或结构, 用普通光源及普通光谱测量手段难以分辨. 可调谐激光器有一定的调谐范围, 又有相当窄的谱带和足够高的能量, 有可能选择激发上述能级, 以对它们分别进行研究.

在固体中, 同位素劈裂, 精细结构等都掩盖在非均匀线形内. 非均匀线形内的选择激发称为荧光谱线窄化, 将在第五章中讨论. 在本章中, 我们讨论激光选择激发在研究能级和结构以及能量传递中的应用.


6067648

第一节 激光选择激发用于研究能级和结构

稀土离子可以作为微结构的探针。我们用一个例子说明激光选择激发在这类工作中的应用.

稀土离子光谱的特点

由于三价稀土离子外层(5s5p)电子的屏蔽作用, 与晶格的相互作用较弱。谱线宽度小;在不同基质材料中能级位置差别不大。

在考虑稀土离子的能级时, 将晶体场HCF作为对准自由离子能级的微扰

H=Hfi+HCF


6067648

稀土元素和离子的电子结构

稀土元素是化学性质非常相似的一组元素,在元素周期

表上是从57号元素(La)到71号元素(Lu):

电子结构的形式是:

1s22s22p63s23p63d104s24p64d105s25p6

+ (4fN6s2或4fN-15d16s2)

其中:La,Ce,Gd,Lu为4fN-15d16s2,其余为4fN6s2

N=原子序数-56=稀土元素的序号

稀土元素处于离子状态后,4f电子将收缩到5s25p6

壳层之内而受到屏蔽,因此晶场对4f电子的作用很小。

第N号三价稀土离子NRE3+的电子组态为:4fN-1


6067648

n=1

2

3

4

5

6

69Tm (4f136s2)

原子的电子结构

Tm3+ (4f12)

70Yb (4f146s2)

原子的电子结构

Yb3+ (4f13)


6067648

准自由离子的Hamilton算符

Hfi=H0+HC+HSO

H0 为电子的动能和核对电子作用的势能,

HC 为电子间的Coulomb相互作用, Si>jSje2/rij

HSO 为自旋-轨道相互作用, Sjxi(r)lisi

以三价Pr为例, 各个Hamilton算符引起的能级劈裂

晶体场是具有晶格对称性的电场,对称性决定了能级劈裂数目和跃迁的选择定则

群论是研究能级结构和跃迁选择定则的重要数学工具


6067648

2S+1LJ

Max=2J+1


6067648

Dieke 图

三价稀土离子的能级


6067648

稀土离子掺杂在固体中, 所处的环境可能有所不同. 例如, 占据不同的格位, 周围杂质和缺陷的种类或分布不同, 距离不等的同种离子形成的离子对等等. 环境的不同使它们受到的晶场作用的对称性或强度产生差异, 使能级的重心位置, 劈裂数目和间距有所不同, 选择定则确定的谱线数目也可能不同.

激光选择激发是分辨不同的发光中心、研究它们的结构的重要实验方法.


6067648

稀土离子的跃迁

电偶极跃迁只能发生在宇称相反的状态之间

宇称 P=(-1)Sjlj

奇宇称P=-1, j(-r)=-j(r); 偶宇称P=1, j(-r)=j (r)

允许跃迁: Dl=1

三价稀土离子的跃迁是4f组态内的跃迁, 为什么还会发生?


6067648

电四极跃迁?磁偶极跃迁?------不是

组态内为什么还会发生电偶极跃迁?

没有对称中心的晶体场混杂了宇称相反的波函数,使禁戒部分解除

H’(-r)=-H’ (r)

对于宇称相反的波函数j1和j2,< j2| H’|j1>不为0

按照微扰理论, j1和j2混杂

j2的系数很小,跃迁几率远小于(<10-4)允许跃迁

静态受迫电偶极跃迁


6067648

激光选择激发实验装置


6067648

CaS具有NaCl型的晶体结构, Ca离子处于有对称中心的位置上. 三价离子替代Ca2+, 电荷的不平衡由共掺杂的一价碱金属离子或Ca空位补偿. 补偿离子或缺陷的存在降低了三价稀土离子的局域对称性, 使4f组态内的跃迁可能发生

Na+

Na+

Pr3+


6067648

发光中心------

离子(……)及周围的环境

不同发光中心可能具有不同的能级分裂和间距

3P0

3F2

3H4(1)

Pr3+

Pr3+


6067648

3P0

3F2

3H4(1)

337.1nm激发下CaS:Pr3+,Na中Pr3+的3P03H4(1)发射光谱, T=77K.

五个发射峰的来源是什么?

不同中心?还是3H4的Stark劈裂


6067648

3P0

3F2

3H4(1)

非选择激发的发射光谱

a:宽带激发3P0

b:激发宽的激发带


6067648

激发光带宽

在实验中, 首先以非选择激发的发射光谱或激发光谱确定样品中发光中心的数量. 这可以用具有足够宽谱带的激发光源来实现,也可以激发基质或者能量较高的宽吸收谱带来实现.

在非选择的激发光谱测量中, 光谱仪的狭缝应足够宽, 以保证各种中心的发射都能够被监测到. 用选择定则确定的谱线数目判断是否有多种发光中心.


6067648

监测非选择激发的发射光谱中每一条谱线,测量激发光谱;


6067648

A

20196

15140. 6

15129. 0

15062. 0

15043. 0

B

20177

15119. 4

15032. 4

cm-1

Ex.

Em.

激发非选择激发光谱中每一条谱线, 测量发射光谱. 把上能级和下能级分类. 若两种中心的某些谱线交叠但激发态寿命不同, 时间分辨光谱可能把它们区分开.


6067648

属于同一发光中心的谱线对于温度, 浓度, 杂质等条件的变化应有相同的反应. 这些测量不仅有助于发光中心的分辨, 还能对分析其结构提供有用的信息。

跃迁谱线的数目由晶体场中的选择定则决定,我们往往可以通过谱线的数目确定发光中心的对称性。

模型计算与实验比较,确定发光中心的结构。


6067648

[010]

[110]

四重旋转轴+4个对称面

二重旋转轴+2个对称面

在这些发光中心的3P0-3F2跃迁中,A和B的发光是最强的,

它们分别有4条和2条谱线。考虑可能的补偿位置及选择定则,

这两种发光中心分别为补偿离子处于[110]方向具有C2v对称

性的发光中心和补偿离子处于[010]方向具有C4v对称性的发

光中心,这两个方向分别对应于从稀土离子到近邻的Na的方

向。


6067648

A

T

A

S

第二节 能量传递的理论

为什么要研究能量传递?

参考:离子中心的发光动力学,第四章

A

A=activator 激活离子

S=sinsitizer 敏化离子

T=Trap 陷阱

A

提高效率

降低损耗


6067648

1*>

|

|2*>

E

1

H'

|1>

E

2

|2>

(A)

受体

(D)

供体

3. 2. 1 能量传递的速率

1. Forster-Dexter理论[3,4]

能量传递中提供能量的一方供体(D:Donor), 接受能量的一方称为受体(A:Acceptor). 考虑系统(1, 2)=(D, A).

D-A间相互作用的Hamilton算符为H

能量传递前后系统的波函数|1*,2>, |1,2*>

H0|1*,2>=E1|1*,2>

H0|1,2*>=E2|1,2*>


6067648

能量传递就是在H‘的作用下, 系统发生|1*,2>→|1,2*>跃迁的过程。按照Fermi黄金规则, 这种跃迁的速率为

对可能发生这种跃迁的所有能量范围积分, 得到传递速率

E1和E2的分布

式中, g1(E1), g2(E2)分别为|1*>→|1>和|2>→|2*>跃迁的归一化线形函数。


6067648

D-A间能量传递的速率正比于D的发射光谱和A的激发光谱(归一化线形函数)的交叠积分

2 . 一对(D, A)间能量传递速率与距离的关系[4]

D-A之间各种相互作用能正比于矩阵元:

<1,2*|H|1*,2>

能量传递跃迁的速率X正比于矩阵元的平方:

<1,2*|H|1*,2>2


6067648

电偶极-电偶极相互作用

电荷系统的中心位于原点, 每个电荷ei的坐标为ri, Sei=0, 系统在R处产生的电势为:

用泰勒级数展开

Q:电四极矩,:张量积

m为电荷系统的电偶极矩。


6067648

电场强度为:

这个电场与R处电偶极矩m'的相互作用能

H'ED-ED=m'EED1/R3


6067648

  • 引起能量传递的相互作用的Hamilton算符及一对D-A间能量传递速率与R的关系

相互作用 H传递速率X 说 明

电偶极-电偶极 ∝1/R3X0(R0/R)6R=R0时X=X0

电偶极-电四极 ∝1/R4X0(R0/R)8

电四极-电四极 ∝1/R5X0(R0/R)10

磁偶极-磁偶极 ∝1/R3X0(R0/R)6

交换相互作用 -e2/r12X0exp(-2R/RB) RB为有效Bohr半径

X0为常数

将元胞近似为一个球(Wigner-seitz近似),

则元胞的体积:v0=(4/3)R03, R0称为

Wigner-seitz球半径。

X0为相距R0的一对(D, A)能量传递的速率


6067648

3. 2. 2. 声子辅助能量传递

在能量传递中, 跃迁前后的电子态能量差DE12=E1-E2不一定等于0, 为了保持能量守恒, 伴随着电子的跃迁, 离子还必须与晶格振动交换能量,使DE12转化为晶格振动的热能(如果DE12 >0)或从晶格吸收| DE12 |的热能(如果DE12 <0 ),因此,使得能量传递过程影响了介质的温度。

DE12

参考:

T. Holstein,S.K. Lyo, R. Orbach,et al.,

《Laser Spectroscopy of Solids》,

Edited by W.M. Yen,P.M. Selzer,

(Springer-Verlag press, Berlin, 1986).

P. 39-80

E1

E2

A

D


6067648

声子辅助能量传递速率与温度T及能量失配 DE12 的关系

过程 DE12>0 DE12<0

单声子过程 [1+<n( DE12)>] DE12 <n(DE12)>|DE12|

双声子过程(高温)T3, 与DE12无关

(低温) T2, 与DE12无关

多声子过程e-bDE12(1+<n(DE12)>)DE12/w ebDE12<n(|DE12|)>|DE12|/w

近似为只与基质有关的常数

振荡频率为DE12 /w声子的平均占据数

由于在 b 中,同D和A作用的

都是一个声子,因此也称为

单声子二级过程,或双位置

非共振过程。


6067648

*

*

ΔE12

ΔE12





*

*

A

A

D

D

1

2

A

ΔE12= 

单声子辅助的能量传递


6067648

2

*

*

ΔE12

ΔE12

1

1

2

*

*

A

D

A

D

1

2

B

ΔE12= (1-2)

单声子二级过程

同D和A作用的都是一个声子,因此称为单声子二级过程,或双位置非共振过程。该过程共有16种组合。


6067648

1

*

ΔE12

2

ΔE12= (1-2)

*

A

D

Raman 过程,双声子过程。

共有4种组合。

声子的吸收和发射并不对应真实的能级。

C


6067648

2

1

ΔE12

1

Δ

*

*

2

2

1

*

*

*

A

A

D

D

A

D

D

1=Δ;ΔE12= (2-1)=2-Δ

Orbach过程,共存在6种类似的情况。

声子的吸收和发射对应着真实的能级


6067648

*

ΔE12

p

*

A

D

p=ΔE12

E

多声子过程

多声子参与的能量传递,需要高阶微扰来实现,因此,发生的几率要小得多。


6067648

由能级b弛豫到能级a 的三种方式

c

Δ

1

2

1

2

b



δ

a

A

B

C

D

A:直接弛豫过程,=δ

B:Orbach过程,1=Δ,(2-1)=δ

C:Raman过程,1≠Δ,(2-1)=δ

D: 固有Raman过程,弹性散射。


6067648

声子辅助能量传递的传递速率与温度T及能量失配DE12的关系


6067648

3. 2. 3. 供体发光的统计问题

以上是一对距离确定的D和A间的能量传递。

供体和受体随机地分布在样品中, 它们之间能量传递的速率满足一定的分布, 这个分布由几何因素及相互作用的机理确定。宏观上观察到的供体和受体的发光是一种统计平均量。

本节将主要说明: (1)即使供体的本征发光以指数规律衰减, 由于受体的随机分布, 宏观上观察到的供体发光的衰减也不一定是指数式的; (2)引起能量传递的相互作用机理反映在衰减曲线的斜率与时间的关系中。


6067648

1. 能量传递的微观动力学方程[8]

Xij

Donor

Sensitizer

i

j

Wi’i

Acceptor

Activator

i’

Wii’

系统激发后t时刻第i个D处于激发态的几率为Pi(t)

DiA j能量传递速率Xij

DiD i’传递(能量在D间迁移)的速率Wii’

所有D具有相同的固有衰减速率g

在均匀激发、 弱激发条件下


6067648

Di处于激发态的几率为Pi(t)

Pi(t) 变化的速率d Pi(t)/dt

(1) Di的固有消激发-gPi(t)

(2) Di所有A的能量传递

(3) Di所有Di’ 的能量传递

(4) 所有Di’  Di的能量传递

传递

迁移


6067648

ND和NA分别为系统中D和A的总数, 方程组中有ND个方程。

均匀激发:Pi(0)=1/ND

弱激发:Pi(t)<<1

没有A到D的逆传递。

设所有D和A都占据格点位置, 且它们的浓度CD和CA都远小于1。

实验上观察到的D发光来自所有被激发的D, 正比于:

D处于激发态的比例


6067648

显然, f(t)只与能量传递有关。将上式对i求和, 得到

初始条件:Pi(0)=1/ND, F(0)=1

处于激发态的D将能量传递给A的瞬时平均速率

F(t)

积分

形式解


6067648

A

X0n

D

A

A

由Pi(0)=1/ND, F(0)=1

A的掺杂浓度

对供体求和 对晶格求和

设D处于原点, 格位n被A占据的

几率为CA, 这个格位对D-A传递

速率的贡献为CAX0n.

xi: 第i个供体Di将能量传出的速率

n

<xi>: 供体发生能

量传递的平均速率

对上面的f(t)微分,可以得到,对于任何能量传递模型, t = 0时f(t)的斜率都可表示为-<X(0)>=-<Xi>。

0


6067648

2. 静态传递, Forster[3]-Inokuti-Hirayama[9]模型

设Wii‘ =0, 由

对上式积分:


6067648

A

X0n

A

D

A

D仍处于激发态的几率按

Exp(-x0nt)减少

格点n被A占据的几率:

CA

n对D衰减的影响:

(1-CA)+CAe-X0nt

格点n没被A占据的的几率

对供体求和对晶格求和

n

不同格点是否被A占据是相互独立的事件, 所以整个晶体对这个D衰减的影响为每个格位影响的乘积。

0


6067648

当CA<<1时, 由ln(1+x)x,

设系统是各向同性的, 把求和用积分代替(晶格近似为连续介质)

求元胞的数量

式中, N/V=1/v0, v0=(4p/3) R03为元胞体积,

R0:Wigner-Seitz球半径.


6067648

进一步积分需考虑X(r)的具体形式, 即D-A间相互作用与距离的关系. 对于电多极相互作用,

X(r)=X0(R0/r)s

X0为相距R0的一对(D, A)能量传递的速率, s为电多极指数, s=6, 8, 10,. . . 分别表示电偶极-电偶极, 电偶极-电四极, 电四极-电四极. . . 相互作用。分部积分后得到:


6067648

X(r)=X0(R0/r)s


6067648

因N→∞, 第一项为0, 积分下限用0近似, 得到

根据函数的定义:


6067648

引起能量传递的相互作用

的类型反映在这里!


6067648

3. D-D间能量迁移对D-A传递的影响

在衰减的最初阶段, 只有最近邻有A的那些D才得以传递能量给A

Xi大的D先失去能量, 衰减将越来越慢

当D-D间的传递速率不为0时, 能量在D间迁移。 这个过程将使Xi大的D在传递中起到更大的作用, 使D的衰减曲线比静态模型所描述的加快。D-D传递使不同D衰减速率的差别减小, 这种“均匀化”的作用是使衰减曲线在后期又成为指数曲线。


6067648

D

D-D

A

D-A


6067648

可以想象,如果D-D间的传递速率很快, 衰减曲线可以始终保持静态有序阶段的斜率,成为单一指数是的衰减。这种情况称为超迁移。

D的衰减过程可以分为三个阶段:

I. 静态有序阶段

II. 静态无序阶段

III. 迁移加速阶段


6067648

第三节 能量传递的实验

3. 3. 1 能量传递的实验内容

典型的能量传递实验包括以下内容:

(1)证实所研究的系统中有能量传递现象;

(2) 确定能量传递跃迁

(3)研究能量传递中的各种参数, 如传递效率, X0, W0, D-D间的扩散系数, 跳跃的平均时间t0等以及这些参数和材料的关系;

(4)研究参与传递的D和A间的相互作用机理;

(5)研究能量传递中的声子过程.


6067648

当能量传递的结果使受体发光时, 确定系统中是否发生了能量传递的问题比较简单。

用可调谐激光器选择激发与受体能级不重叠的供体能级,如果观察到受体的发光, 则说明供体到受体之间有能量传递。

Gd 3+Mn 2+

激发Gd3+的 6I 能级

D

A


6067648

监测与供体发光不交叠的受体发光测量激发光谱, 在光谱中出现供体的特征谱线或谱带, 也可以得到能量传递存在的结论.

Gd 3+Mn 2+


6067648

先从能量上考虑,

(Forster-Dexter理论)

这样还不一定能够

完全确定

还需要测量(D,A),

(D), (A)的动力学

过程。

确定能量传递的跃迁过程


6067648

用可调谐的脉冲激光器选择激发D, 由时间分辨光谱或动力学过程的测量, 可以更清楚地反映能量传递的过程。由衰减曲线的分析, 可以得到有关能量传递的多种信息。

D-A间能量传递的结果使D的衰减加快, 比较CD相同但CA不同的样品中D发光的衰减, 即使在A的发光难以观测的情况下, 也能对D-A间是否有能量传递作出结论。


6067648

CaAl12O19:Pr Emission

CaAl12O19:Er Excitation


6067648

gD

X

gA

A

D

ND=N0exp[- (gD+X)t]

NA=[XN0/(gD+X-gA)]

{exp(- gA t)-exp[- (gD+X)t]}

dND/dt=- (gD+X) ND

dNA/dt=X ND-gANA

ND(0)=N0; NA(0)=0


6067648

D的衰减曲线F(t)=e-gtf(t)。由未掺杂A的样品得到g, 这样, 就可以得到掺杂A(CA≠0)的样品的f(t)。ln[f(t)]与t的关系(或ln|ln[f(t)]|与ln(t)的关系)可以划分为三个阶段, 各部分包含的信息:

I. 静态有序阶段, ln[f(t)]=-CASX0n, 如果s已知, 由晶体结构可得到SX0n/X0, 从而得到X0;

II. 静态无序阶段, ln|ln[f(t)]|=ln[CA(X0)3/sG(1-3/s)]+ (3/s)ln(t), ln|ln[f(t)]|和ln(t)的关系是斜率3/s的直线, 从中可以得到s及X0;


6067648

III. 迁移加速阶段,

ln[f(t)]=a-k(CD)t,

a为常数。由k和CD的 关系可以判定传递和迁移的机理。


6067648

3. 3. 2 能量传递研究的几个实例

1.Mn2+掺杂的 ZnGa2O4单晶光纤的光致发光

高效低压阴极射线荧光粉对于阴极射线管(CRT)、象加强器以及场发射显示器(FED)应用是有吸引力的 [51,52]. 为了达到足够的亮度, 在传统的CRT 中需要8,000 V的高压,对于飞机、汽车和舰船上的信息显示这样的电压是不适当的. Mn2+掺杂的镓酸锌是一种有希望的低压阴极射线荧光粉. ZnGa2O4或Mn2+掺杂的ZnGa2O4粉末在300V电压激发下就具有适当的亮度 [51,52]. 此外, 较之通常使用的硫化物荧光粉, 它具有在高真空下的稳定性以及在电子轰击下不产生有害气体的优点.

为了了解这种材料中发光中心和激发过程, 人们制备了Mn2+掺杂的ZnGa2O4单晶光纤并研究了它的光谱性质。


6067648

单晶光纤

籽晶

CO2 Laser

粉末压片

Mn2+掺杂的ZnGa2O4单晶光纤是用激光加热法[53]生长的。按化学配比ZnGa2O4,:0.5%Mn2+混合原材料, 研磨、压片后在1100oC下退火。ZnO和Ga2O3高温下的高挥发性是制备这种光纤中的一个严重问题。光纤熔融区内的比表面积很大, 某些成分的挥发可能改变聚焦条件使晶体生长中断。为了减少蒸发的影响, 生长中使用了较低的激光功率和快的提拉速度(每分钟1mm)。尽管如此, 生长出的单晶光纤仍具有明显的非均匀性。


6067648

制备好的样品放在封闭循环低温制冷器的冷端, 温度降至15 K。用Nd:YAG激光器的4倍频(266 nm)或3倍频(355 nm)输出激发样品. 紫外截止滤光片置于光谱仪入口处以减弱来自紫外激光散射的影响。用boxcar测量时间分辨光谱和瞬态过程。

Computer

Nd:YAG

THG

FHG

Monochromator

Boxcar

PMT


6067648

ZnGa2O4:Mn2+的发光来自Mn2+离子和ZnGa2O4基质[54]. 两个来源的发光具有不同的衰减规律. Mn离子发光具有指数式衰减, 时间常数为ms量级; 而基质发光为非指数衰减, 寿命为ms量级. 右图是15K下的时间分辨光谱. 延迟时间为3到500ms. 峰值为450 nm的发射带是基质自激活中心(SA)的发射, 相对强度随时间延迟而减小.峰值为500 nm的锐线是Mn2+的发射, 在50ms延迟之后更加明显.

Mn

SA

15K下Mn2+:ZnGa2O4的时间分辨光谱, 266nm激发.


6067648

266和355 nm激发下Mn2+的发射光谱。图中a-c是不同温度下的光谱. 随温度升高, 声子边带增强, 4T16A1跃迁的零声子线不再明显. 室温下, Mn2+的发射光谱是半宽全高(FWHM) 30 nm 的宽带(图c)。图d是300 K下355 nm激发时Mn2+的发射光谱, 在这种情况下, 仅有Mn2+离子被激发, 不出现自激活中心的发射。

Mn

SA

Mn2+: ZnGa2O4在266nm激发下的发射光谱, 温度为a) 80K, b)200K, 以及c) 300K。d) 是300K下用355nm激发的发射光谱。


6067648

样品不同位置上的发射光谱. SA中心和Mn2+离子发光的相对强度随位置变化, 这表明Mn的浓度在样品中是不均匀的。

266nm激发下样品不同位置处的发射光谱, 温度300K.


6067648

不同位置处SA发光的瞬态过程和相应的发射光谱如图所示。SA荧光衰减是非指数式的, 可以用函数(1+1.9t)-1.18 拟合(t的单位是ms)

样品上两个不同点a和b上的发射光谱(上); 相应点上自激活中心(SA) 450nm发光的衰减(下)。激发波长266nm, 温度15K。


6067648

Mn2+的荧光衰减如图所示。它的寿命为4.0 ms,在15至300 K内不随温度变化.

Mn2+发光的衰减曲线: (a) 15K, 266nm激发; (b) 15K, 355nm激发; 圆圈: 300K, 355nm激发。


6067648

通常, 选择宽带半导体作为低压阴极射线发光材料以降低激发能量并且实现多色显示。ZnO和Ga2O3的带宽分别为3 .2和4. 6 eV, ZnGa2O4禁带宽度约为4.4 eV 。与其它宽禁带半导体相似, ZnGa2O4具有强的自激活发光。在ZnS那样的II-VI 族半导体中, 自激活中心是由Zn空位和其近邻的共激活剂Cl-或Al3+形成的。自激活中心的发光来源于共激活剂(浅施主)上的电子和锌空位上空穴的复合。发射的双分子性质由其非指数衰减及所谓t位移(发射峰随延迟时间增加而红移)和j位移(发射峰随激发强度提高而蓝移)所证明。

CB

Cl- or Al3+ shallow donor

VZndeep acceptor

VB


6067648

在Mn掺杂的ZnGa2O4中, SA发光具有非指数式的衰减, 且随时间延迟红移。 虽然完全理解ZnGa2O4中的SA中心还需要更多的研究, SA中心显然与缺陷有关且具有双分子特性。


6067648

SA

Mn

Mn激发光谱中强的基质吸收带表明基质到Mn2+能量传递具有高的效率。 然而具体的传递途径仍然是不清楚的。弄清SA中心是能量传递的中间体还是与Mn2+争夺基质激发能量的竞争者, 对于材料设计是很重要的。为了提高高效率的Mn掺杂的发光材料, 应该增加还是减少SA中心?

SA

Host

Host

Mn

SA

Mn

HostSA Mn

Host


6067648

如果SA到Mn2+的传递很有效, 在Mn2+浓度高的区域, SA应该应有较快的衰减。测量中未观察到这种现象。光谱表明两个激发区域中Mn和SA的相对浓度明显不同, 而衰减曲线表明SA的衰减并无明显的差别。

SA和Mn2+荧光的速率方程

式中N1(t), N2(t)是SA中心和Mn2+的粒子数, W是Mn的跃迁速率, a是SA-Mn传递效率, f(t)是SA归一化的荧光衰减曲

线, N1(t=0)=N10, N2(t=0)=N20,


6067648

解方程得到N2(t)

如果aN10可与N20比拟, 在Mn2+荧光中将会观察到一个极大。在大于3ms延迟时间的衰减曲线和时间分辨光谱中未观察到极大,说明dN2(t=3ms)/dt<0,由上式得到

由f(t=3ms)=0.036(ms)-1,1/W=4ms给出

aN10 < 710-3N20


6067648

N10

SA

266 nm

host

aN10

N20

Mn

这说明SA对Mn2+发光的贡献可以忽略, 原因可能是低传递效率或低的初始浓度N10, 或两个原因都存在。

266 nm激发引起基质的带间激发以及Mn2+直接激发。

带间激发在导带中产生电子, 在价带中产生空穴。它们可能被俘获在禁带中的各种杂质或缺陷能级上, 包括与SA中心有关的能级。


6067648

266nm和355nm激发下Mn2+发光衰减无明显的差别。这表明基质激发到Mn2+的传递很快。传递可能直接来自束缚激子或者其它衰减比SA快的中心。初始粒子数N10小的原因可能是266 nm 处Mn2+具有很强的吸收或者仅有少量基质激发分配到SA上。

Mn2+浓度增加使SA发光强度减弱并非由于能量传递, 而是由于SA中心数目的减少。如上所述, SA中心可能与Zn空位有关, Mn2+离子占据Zn2+位置, Mn2+数目增加减少了Zn空位。

N10

SA

266 nm

host

N20

Mn


6067648

SA中心到Mn2+离子的能量传递可以忽略。在这种材料中, SA中心并不敏化Mn2+发光, 而是与Mn2+离子争夺激发能量。

为了提高Mn的发光效率,应该减少SA中心

W. Jia, et al.,

Photoluminescence ofMn2+dopedZnGa2O4 singleCrystalfibers,

J. Electrochem. Soc., 142, 1637 (1995)


6067648

2. PrF3中局域环境不同的Pr3+间的能量传递

在PrF3的激发光谱中, 477. 8nm的主线A0两侧, 出现了若干伴线(A1-A4), A0的线宽为2cm-1。这些伴线可

能来自受杂质或缺陷影响的Pr3+。染料激光器的线宽远小于A0的非均匀线宽, 因此可以选择激发A0内的部分离子。


6067648

把激光调谐到A0线高能侧2cm-1处, 测量3P0→3H6(1)的时间分辨光谱, 可以明显地看到直接激发的离子向中心离子的能量传递。


6067648

将激光调谐在A0线低能侧4cm-1处, 测量D和A发光的动力学过程。动力学方程

nD(0)=n0, nA(0)=0

A到D的逆传递速率与D到A的传递速率相同: 小能量 失配, 能量传递速率与DE12无关。

D和A的性质十分相似, 可假定gD=gA=g


6067648

由D和A的动力学过程, 可以得到g和(g+2Wt)。从而得到Wt。改变温度重复进行这个测量, 得到了Wt与温度的关系

Wt=(4. 5±1. 5)10T4. 3±0. 5(s-1).

该式表明, 参与能量传递的声子过程是一个单声子二级过程, 所以, Wt与D和A之间的能量失配无关。

A3到A4的能量传递是单声子直接过程参与的


Yb 3 tm 3

Yb3+-Tm3+间的能量传递的直接观察

样品:ZAPL玻璃共掺杂Yb3+和Tm3+

激发光:978nm半导体激光器


6067648

能级图


  • Login
