Основание для предложения

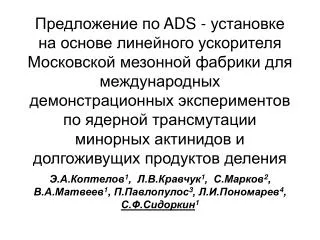

1. Предложение по ADS - установке на основе линейного ускорителя Московской мезонной фабрики для международных демонстрационных экспериментов по ядерной трансмутации минорных актинидов и долгоживущих продуктов деления Э.А.Коптелов1, Л.В.Кравчук1, С.Марков2, В.А.Матвеев1,П.Павлопулос3, Л.И.Пономарев4, С.Ф.Сидоркин1

2. Основание для предложения • невысокая стоимость проекта в сравнении с альтернативными предложениями • возможность использовать инфраструктуру и действующий ускоритель ИЯИ РАН, достигнутые параметры пучка которого позволят генерировать тепловую мощность до 5 МВт в режиме глубокой подкритичности (Keff = 0.95)

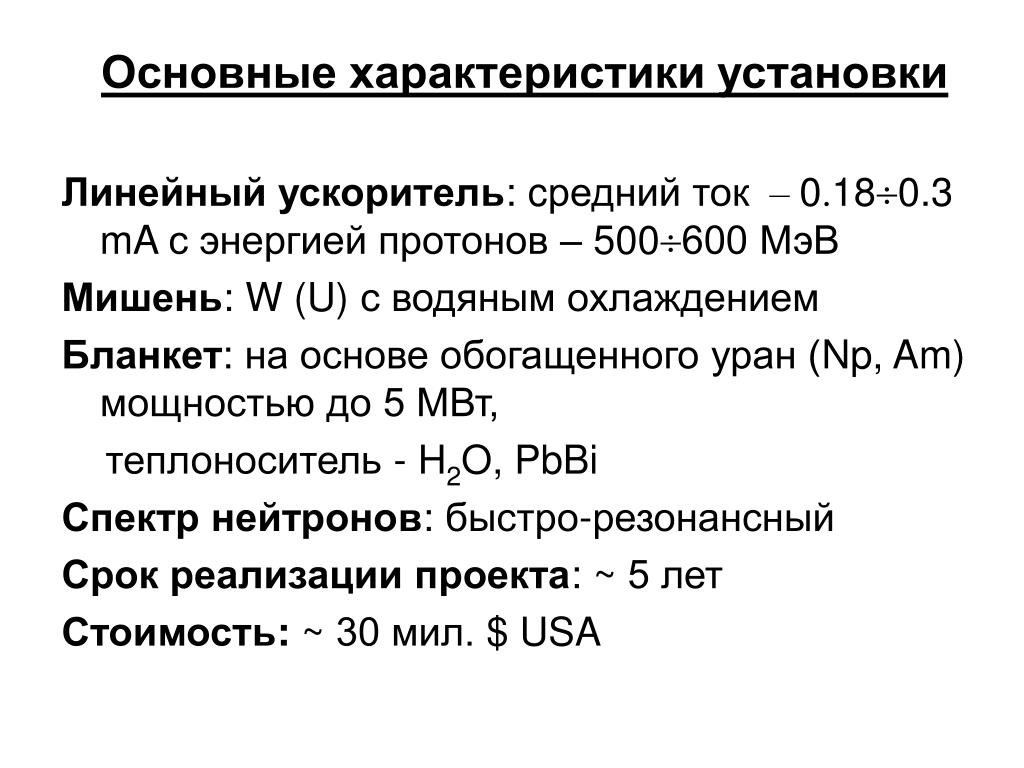

3. Основные характеристикиустановки Линейный ускоритель: cредний ток–0.180.3 mA с энергией протонов – 500600 МэВ Мишень:W (U)с водяным охлаждением Бланкет: на основе обогащенного уран (Np, Am) мощностью до 5 МВт, теплоноситель - H2O, PbBi Спектр нейтронов: быстро-резонансный Срок реализации проекта: ~ 5 лет Стоимость:~ 30 мил. $ USA

4. 1 2 ~ 700 m 4 5 6 3 7 8 ЛУ и экспериментальный комплекс 1- linac, 2 – experimen-tal hall, 3 – storage ring, 4 – beam stop, 5 – complex of neutron sources, 6–second (free) box, 7 – box of pulse neutron source, 8 – lead slowing-down spectrometer

5. линейный ускоритель • Проектные параметры ускорителя – энергия протонов 600 МэВ, средний ток 500 μА, • Максимально достигнутые параметры – энергия 502 МэВ при малой интенсивности и 209 МэВ при токе ~ 150 -180 μА. • Ограничение по энергии 209 МэВ в настоящее время обусловлено имеющимся в наличии количеством клистронов. Учитывая достигнутый уровень энергии ~ 502 МэВ, а также регулярную работу в прошлом при энергии 423 и 364 МэВ, можно утверждать, что серьезных технических препятствий для получения энергии протонов 500-600 МэВ при токе 150-200 μА не существует.

6. Экспериментальный комплекс Состав • Комплекс интенсивных источников нейтронов с радиационной защитой, • Ловушка пучка, • Спектрометр по времени замедления в свинце, • Система разводки пучка Каждая из этих установок может быть задействована вкомплексной программе исследований по ADS и быстрым реакторам.

7. Инфраструктура экспериментального и нейтронных комплексов Системы охлаждения магнитных элементов протонных каналов и вторичных пучков заряженных частиц, системами охлаждения вакуумного оборудования и источников питания магнитов и линз. Системы охлаждения первого и второго контуров нейтронного источника тепловой защиты и ловушки пучка с максимальным расходом воды ~ 270 м3/час, Система водоподготовки, Система спецвентиляции и система дозиметрического контроля прокачиваемого воздуха, Системой сбора и хранения радиоактивной воды, Системой питания линз и магнитов, Двумя обычными мостовыми кранами грузподемностью до 32 т.

8. 2 11 12 10 9 1 8 3 4 5 6 7 2 m Схема комплекса нейтронных источников

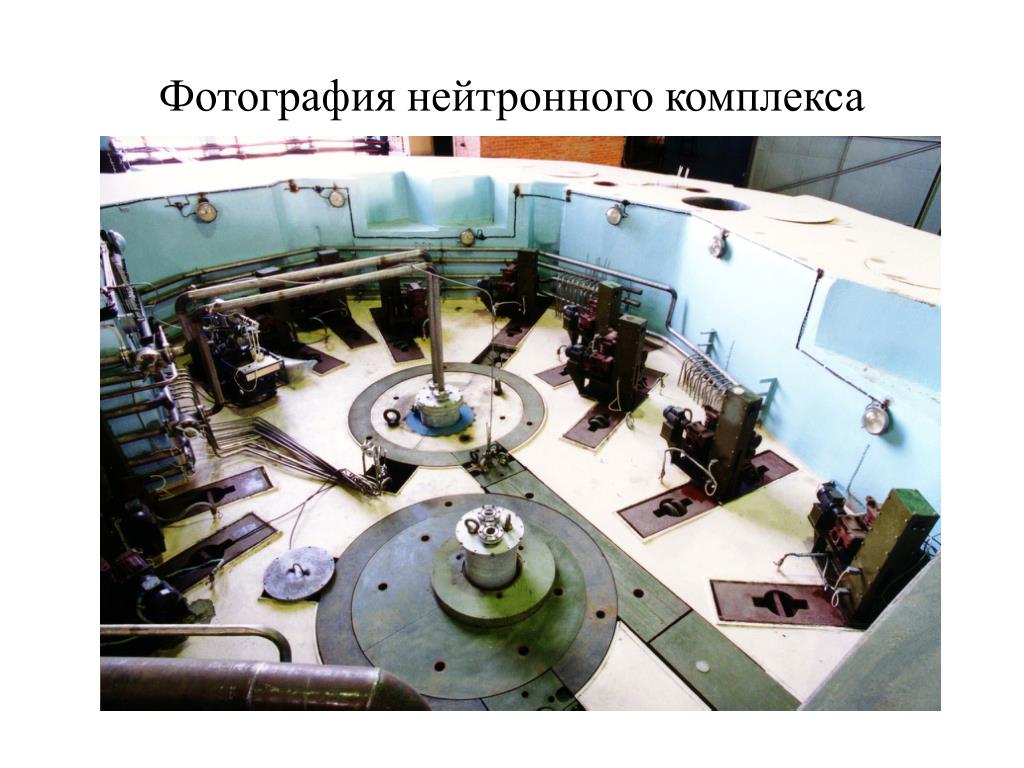

9. Фотография нейтронного комплекса

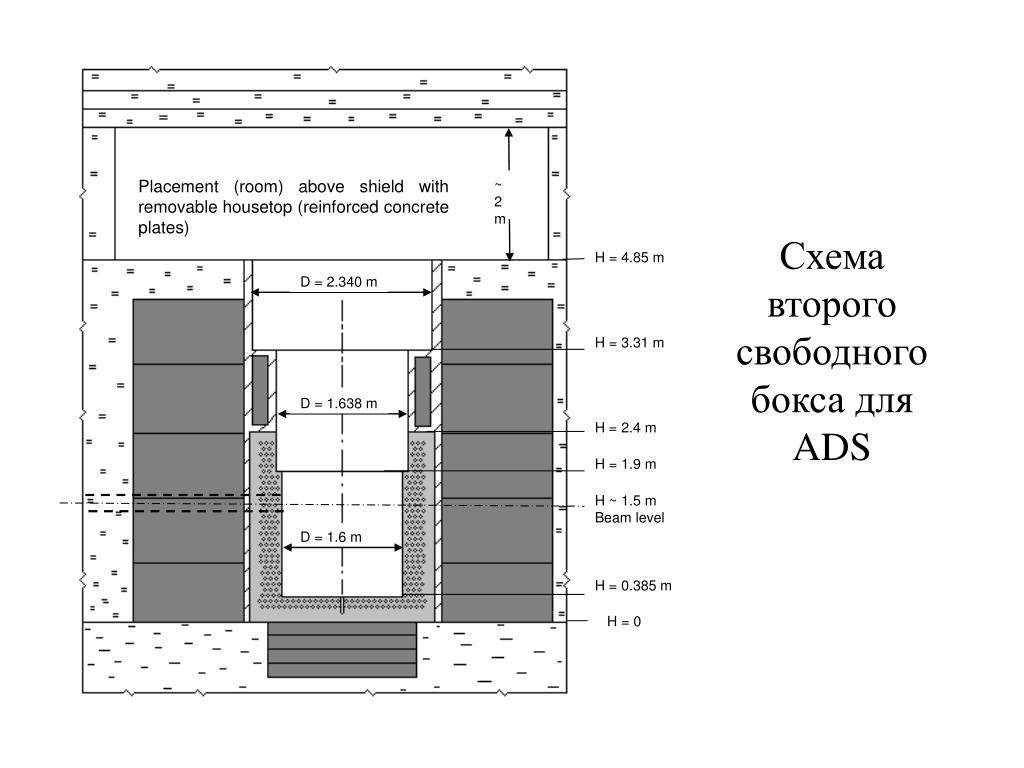

10. Placement (room) above shield with removable housetop (reinforced concrete plates) ~ 2 m H = 4.85 m D = 2.340 m H = 3.31 m D = 1.638 m H = 2.4 m H = 1.9 m H ~ 1.5 m Beam level D = 1.6 m H = 0.385 m H = 0 Схема второго свободного бокса для ADS

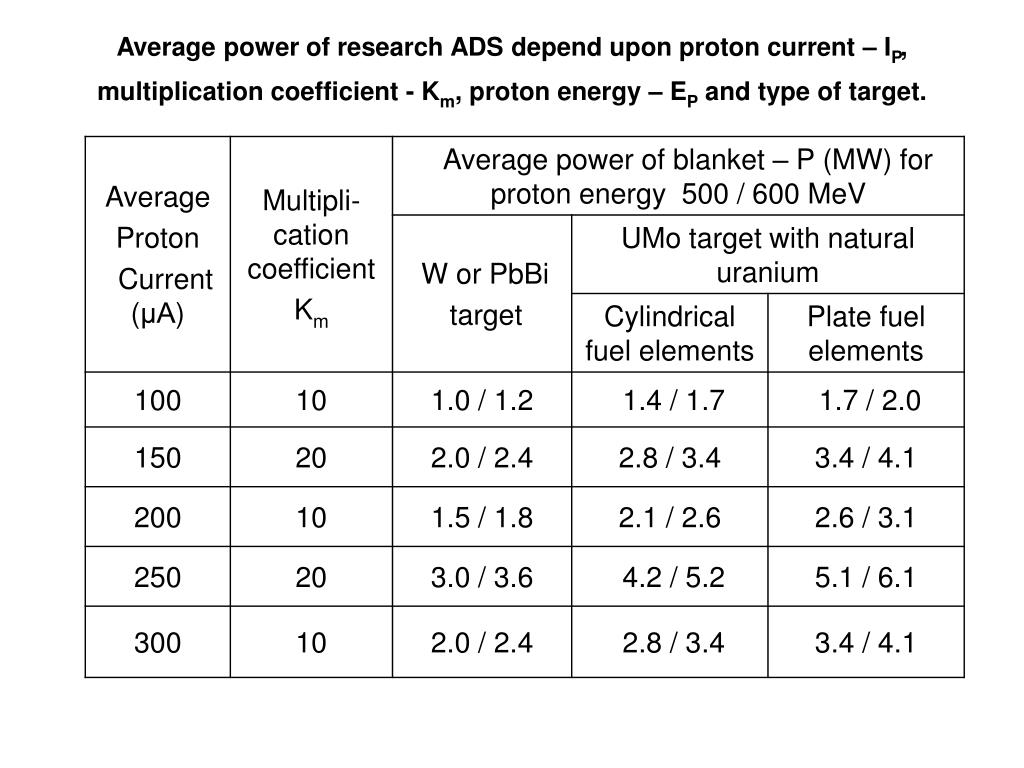

11. Average power of research ADS depend upon proton current – IP, multiplication coefficient- Km, proton energy – EP and type of target.

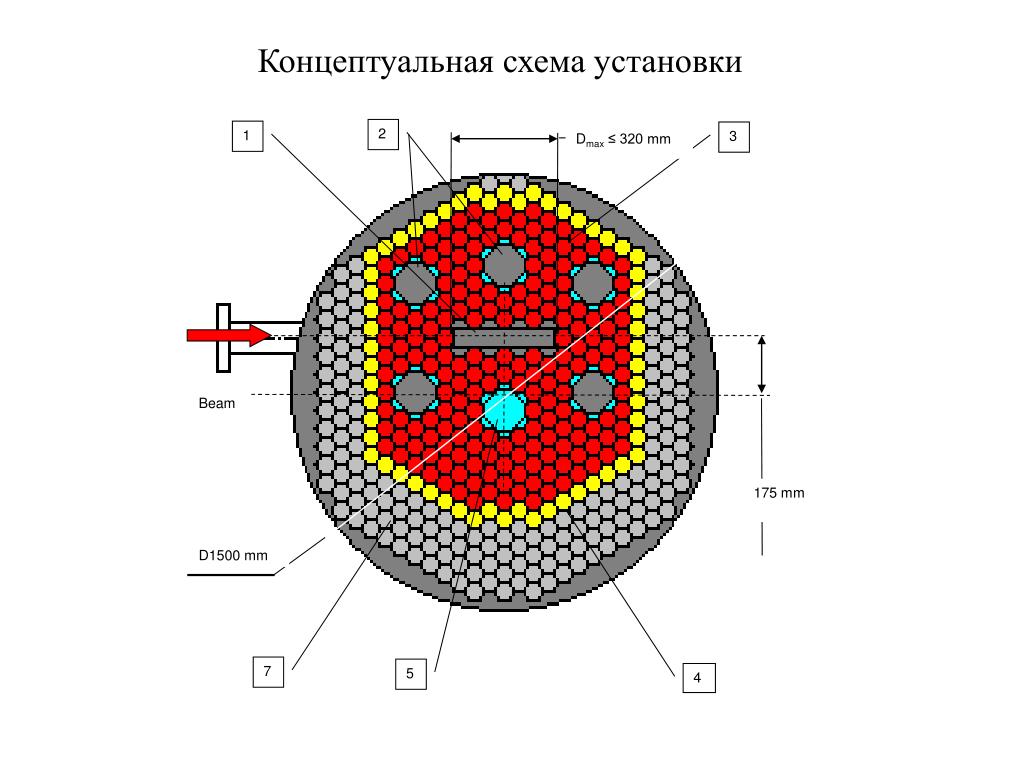

12. 2 1 3 Dmax ≤ 320 mm Beam 175 mm D1500 mm 7 5 4 Концептуальная схема установки

13. Модульное построение установки Создать и предварительно испытать модули в других организациях, имеющих опыт работы с соответствующими технологиями. Например, Pb-Bi мишень и Pb-Bi вставки с ТВС – ФЭИ, ОКБ «Гидропресс», ТВС – ВНИИНМ, НИИАР, и др. Произвести в ИЯИ только сборку и настройку ADS стенда из готовых модулей.Разогрев иперевод PbBi модулей в жидкую фазу, вывод установки на мощность и проведения соответствующих измерений. После окончания эксперимента с конкретной конфигурацией, перевести PbBi модули в твердую фазу и разобрать ансамбль из сравнительно небольших по объему модулей с применением существующих контейнеров, с последующим их возвратом ворганизации, имеющие инфраструктуру для исследований, переработки и утилизации радиоактивных объектов. Увеличить уровень безопасности всей установки за счет создания дополнительных барьеров (модули могут иметь второй защитный чехол, а в случае инцидента масштаб аварии уменьшается в соответствии с количеством модулей). Упростить ремонт и поддержание установки в рабочем состоянии за счет замены вышедших из строя модулей.

14. Мишени В рассматриваемой схеме установки планируется использовать: Вольфрамовую мишень, собранную из пластин. Мишень на основе цилиндрических твэлов с уран-молибденовым сплавом вслучае, если необходимо будет увеличить выход нейтронов и мощность установки. Для урановой мишени нейтронов будет в 1.4 раза выше в сравнении с вольфрамовой мишенью. Подобные твэлы используются в бридерных зонах промышленных быстрых реакторах БН-350, БН-600, т.е. возможно использование существующих технологий.   Выход нейтронов из PbBi мишени соответствует W – мишени. Поэтому использование PbBi – мишени можно рассматривать только в качестве прототипа промышленной ADS. Мишень, выполненная в виде единого модуля охлаждаемого водой, должна иметь форму плоского параллелепипеда толщиной ~ 5-7 см, так, чтобы почти все нейтроны, родившиеся в мишени могли достигнуть бланкета. Оптимальная толщина урановой мишени составляет ~ 9 см. При этом размер мишенного модуля вдоль направления распространения пучка не должен превышать 320 мм (размер хранилища).

15. 5 6 4 7 3 2 8 D  320 mm 1 a b c Схема капсулы с PbBi и топливом

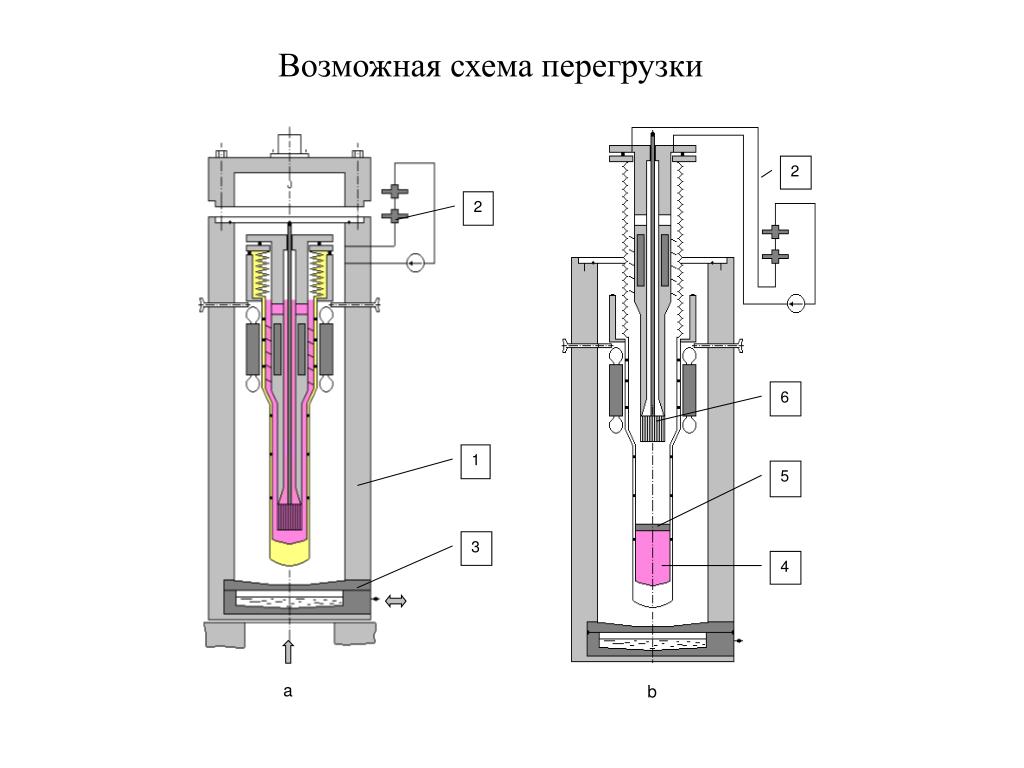

16. 2 2 6 1 5 3 4 a b Возможная схема перегрузки

17. Расчетный спектр нейтронов

18. ФИЗИЧЕСКИЕ ОСОБЕННОСТИ БЛАНКЕТА Низкое содержание 238U в топливе и жесткий спектр, приводят к тому, что в такой решеткетвэл будет снижено образование трансплутониевых элементов (младших актинидов). В районах Pb-Bi вставок спектр нейтронов может изменяться. Например, его можно сделать более жестким за счет отсутствия воды внутри Pb-Bi вставки или наоборот, более мягким за счет изменения толщины слоя воды вокруг вставки. Или создать полностью тепловой спектр с помощью тепловой ловушки, в центре которой можно было бы поместить кассету с долгоживущими осколками деления и тем самым реализовать вторую часть задачи ядерной трансмутации. Ужесточение спектра может быть компенсировано: за счет использования в Pb-Bi вставке топливной кассеты с большим количеством твэлов (чем в основном водоохлаждаемом бланкете), что увеличивает объемную долю топлива, за счет использования топлива более высокой плотности (UN, UZr), и более высокого обогащения, совместимых с PbBi. Например, уран 36% обогащения в водоохлаждаемой части бланкета и 90% в PbBi ставках. Может быть реализована противоположная ситуация - основное тепловыделение будет осуществляться в Pb-Bi вставках, в то время как водоохлаждаемый бланкет будет осуществлять роль подпитки и поддержки заданного уровня умножения, и в котором поддерживается сравнительно низкий уровень тепловыделения. Плотность тепловыделения в PBBi вставках должна поддерживаться на уровне не меньше ~ 100 кВт/л.

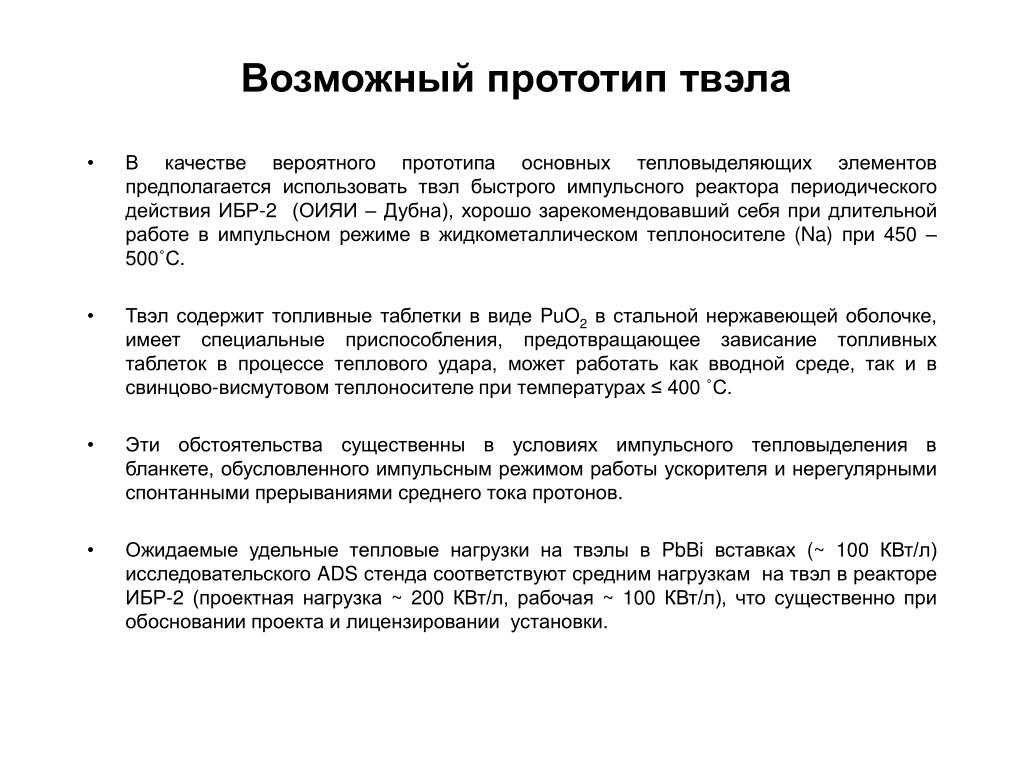

19. Возможный прототип твэла • В качестве вероятного прототипа основных тепловыделяющих элементов предполагается использовать твэл быстрого импульсного реактора периодического действия ИБР-2 (ОИЯИ – Дубна), хорошо зарекомендовавший себя при длительной работе в импульсном режиме в жидкометаллическом теплоносителе (Na) при 450 – 500˚С. • Твэл содержит топливные таблетки в виде PuO2 в стальной нержавеющей оболочке, имеет специальные приспособления, предотвращающее зависание топливных таблеток в процессе теплового удара, может работать как вводной среде, так и в свинцово-висмутовом теплоносителе при температурах ≤ 400 ˚С. • Эти обстоятельства существенны в условиях импульсного тепловыделения в бланкете, обусловленного импульсным режимом работы ускорителя и нерегулярными спонтанными прерываниями среднего тока протонов. • Ожидаемые удельные тепловые нагрузки на твэлы в PbBi вставках (~ 100 КВт/л) исследовательского ADS стенда соответствуют средним нагрузкам на твэл в реакторе ИБР-2 (проектная нагрузка ~ 200 КВт/л, рабочая ~ 100 КВт/л), что существенно при обосновании проекта и лицензировании установки.

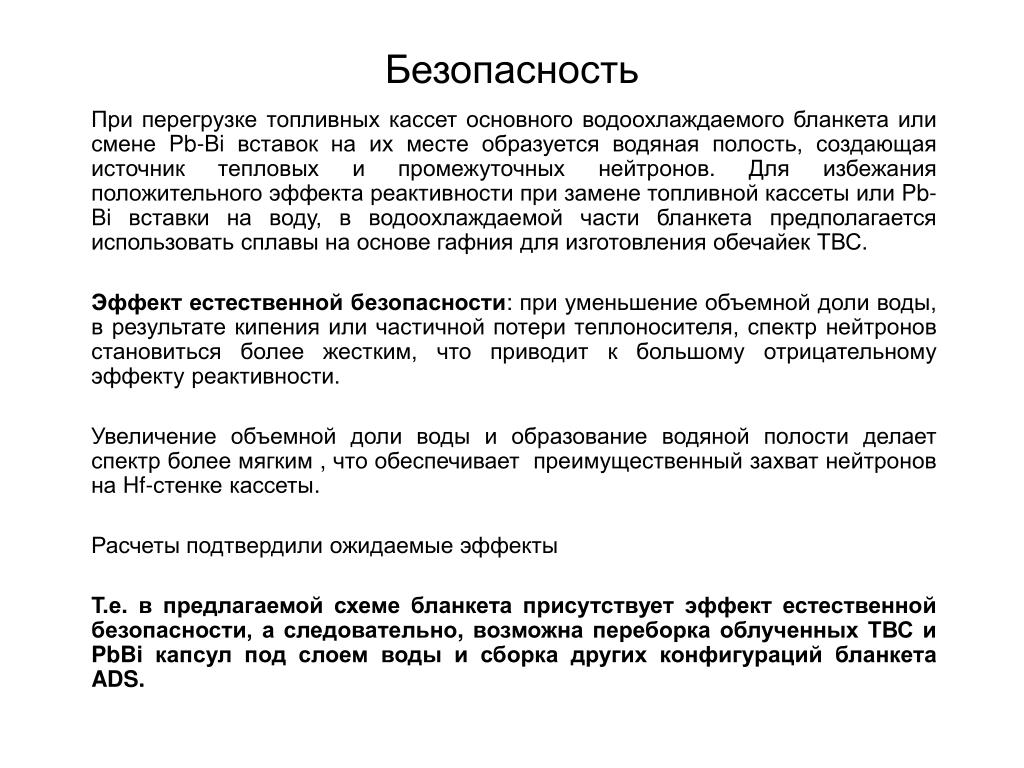

20. Безопасность При перегрузке топливных кассет основного водоохлаждаемого бланкета илисмене Pb-Bi вставок на их месте образуется водяная полость, создающая источник тепловых и промежуточных нейтронов. Для избежания положительного эффекта реактивности при замене топливной кассеты или Pb-Bi вставки на воду, в водоохлаждаемой части бланкета предполагается использовать сплавы на основе гафния для изготовления обечайек ТВС. Эффект естественной безопасности: при уменьшение объемной доли воды,в результате кипения или частичной потери теплоносителя,спектр нейтронов становиться более жестким, что приводит к большому отрицательному эффекту реактивности. Увеличение объемной доли воды и образование водяной полости делает спектр более мягким , что обеспечивает преимущественный захват нейтронов на Hf-стенке кассеты. Расчеты подтвердили ожидаемые эффекты Т.е. впредлагаемой схеме бланкета присутствует эффект естественной безопасности, а следовательно, возможна переборка облученных ТВС и PbBi капсул под слоем воды и сборка других конфигураций бланкета ADS.

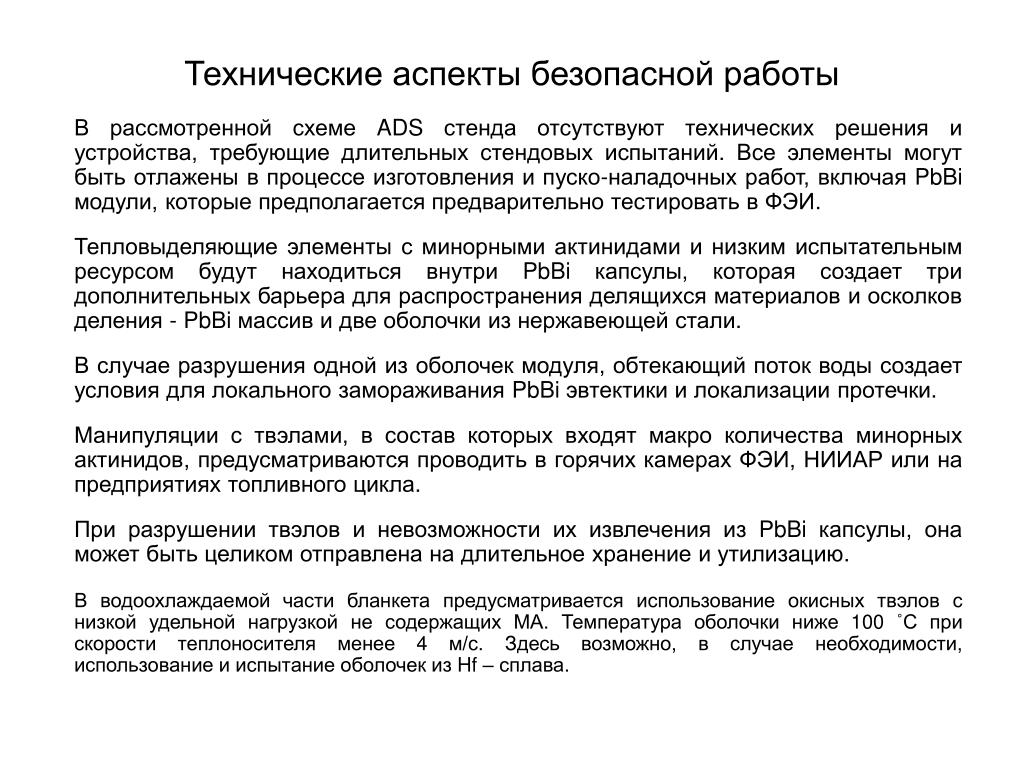

21. Технические аспекты безопасной работы В рассмотренной схеме ADS стенда отсутствуют технических решения и устройства, требующие длительных стендовых испытаний. Все элементы могут быть отлажены в процессе изготовления и пуско-наладочных работ, включая PbBi модули, которые предполагается предварительно тестировать в ФЭИ. Тепловыделяющие элементы с минорными актинидами и низким испытательным ресурсом будут находиться внутри PbBi капсулы, которая создает три дополнительных барьера для распространения делящихся материалов и осколков деления - PbBi массив и две оболочки из нержавеющей стали. В случае разрушения одной из оболочек модуля, обтекающий поток воды создает условия для локального замораживания PbBi эвтектики и локализации протечки. Манипуляции с твэлами, в состав которых входят макро количества минорных актинидов, предусматриваются проводить в горячих камерах ФЭИ, НИИАР или на предприятиях топливного цикла. При разрушении твэлов и невозможности их извлечения из PbBi капсулы, она может быть целиком отправлена на длительное хранение и утилизацию. В водоохлаждаемой части бланкета предусматривается использование окисных твэлов с низкой удельной нагрузкой не содержащих МА. Температура оболочки ниже 100 ˚С при скорости теплоносителя менее 4 м/с. Здесь возможно, в случае необходимости, использование и испытание оболочекиз Hf – сплава.

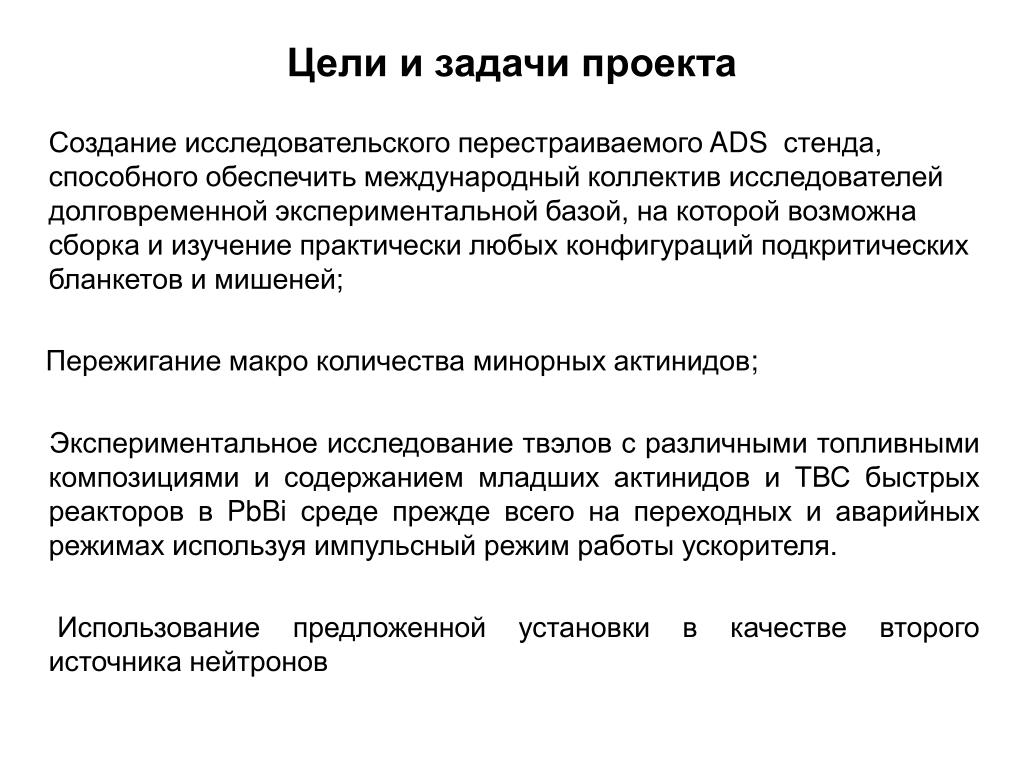

22. Цели и задачи проекта Создание исследовательского перестраиваемого ADS стенда, способного обеспечить международный коллектив исследователей долговременной экспериментальной базой, на которой возможна сборка и изучение практически любых конфигураций подкритических бланкетов и мишеней; Пережигание макро количества минорных актинидов; Экспериментальное исследование твэлов с различными топливными композициями и содержанием младших актинидов и ТВС быстрых реакторов в PbBi среде прежде всего на переходных и аварийных режимах используя импульсный режим работы ускорителя. Использование предложенной установки в качестве второго источника нейтронов
