Presentation Transcript

负荷-隔离开关

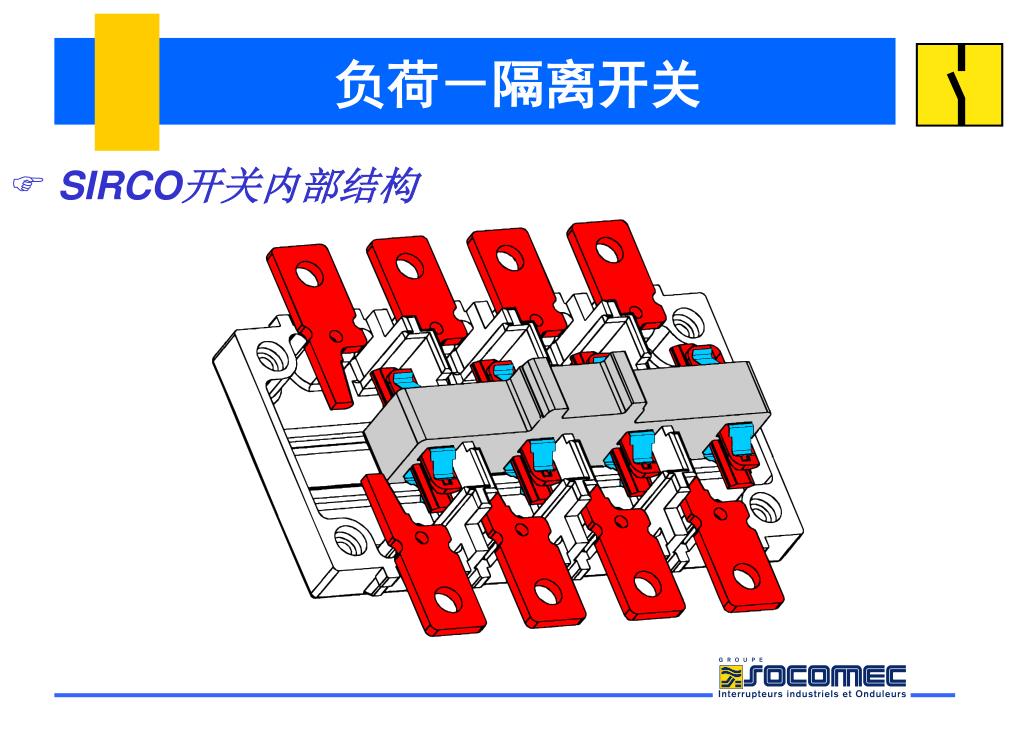

  • SIRCO开关内部结构

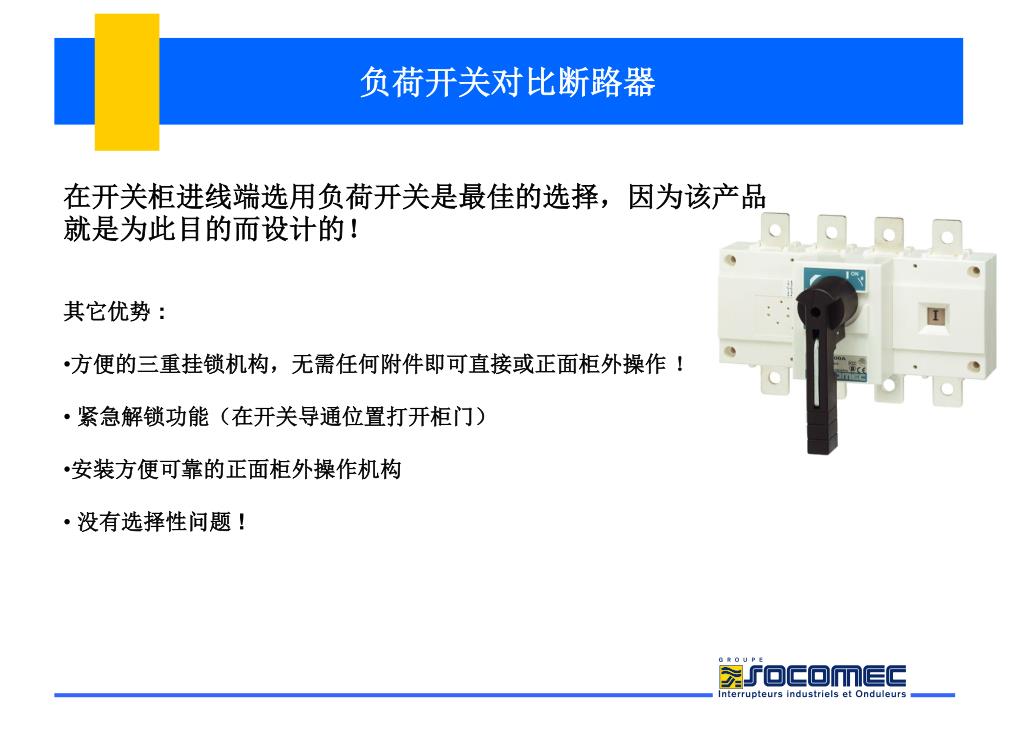

负荷开关对比断路器

  • 在开关柜进线端选用负荷开关是最佳的选择,因为该产品就是为此目的而设计的!

  • 其它优势 :

  • 方便的三重挂锁机构,无需任何附件即可直接或正面柜外操作 !

  • 紧急解锁功能(在开关导通位置打开柜门)

  • 安装方便可靠的正面柜外操作机构

  • 没有选择性问题 !


负荷开关对比断路器

  • 负荷开关经常用于低压配电柜的主进隔离开关

  • 在主配电柜进线端:

  • 如果主进变压器及断路器和总配电柜不在同一室

  • 在每个子配电柜进线端:

  • 因为线路上游侧已用熔断器或断路器保护,所以无需额外保护。

  • 进线端开关的功能只是用于开关柜的安全隔离。


I sc1

I sc2

负荷开关对比断路器

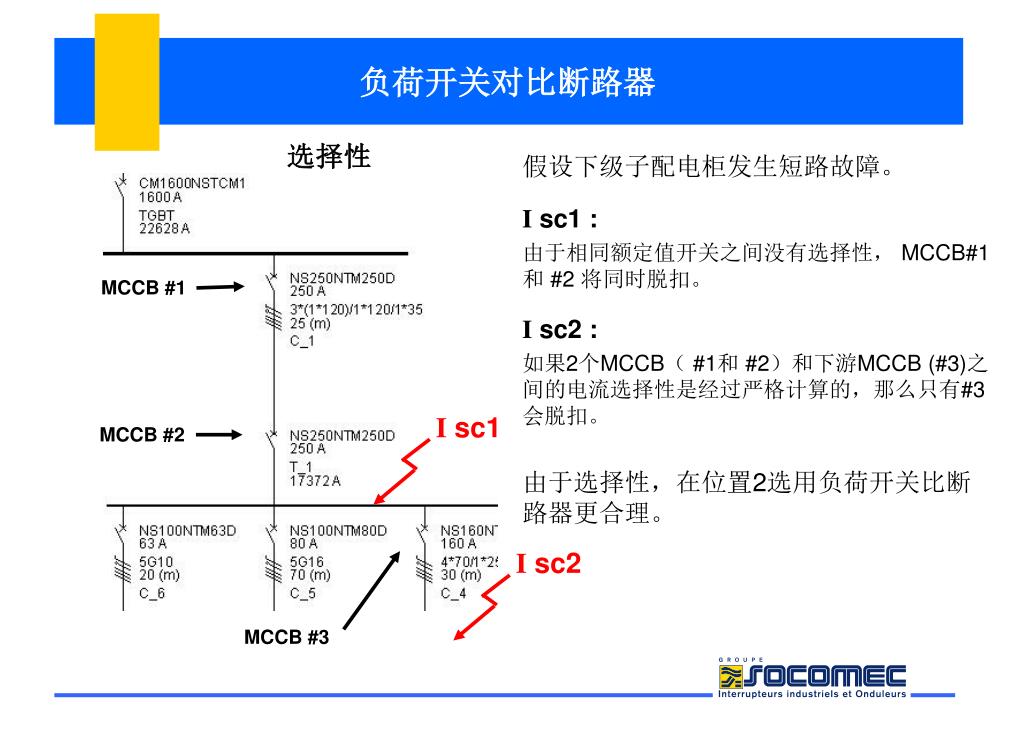

选择性

假设下级子配电柜发生短路故障。

I sc1 :

由于相同额定值开关之间没有选择性, MCCB#1 和 #2 将同时脱扣。

I sc2 :

如果2个MCCB( #1和 #2)和下游MCCB (#3)之间的电流选择性是经过严格计算的,那么只有#3 会脱扣。

由于选择性,在位置2选用负荷开关比断路器更合理。

MCCB #1

MCCB #2

MCCB #3


I sc

负荷开关对比断路器

层叠性

假设下级子配电柜发生短路故障。

I sc :

由于层叠原理,在短路保护时是MCCB#2 而不是MCCB#3动作。这时MCCB#3 的Isc会比计算值低,从而降低了分断能力。如果#3 开关能分断短路电流Isc,但同时#2 和 #1开关也会动作。(因为相同额定值开关之间是没有选择性的)

层叠保护会影响 MCCB#1

由于层叠保护原理,在位置2选用负荷开关比断路器更合理。

MCCB #1

MCCB #2

MCCB #3


负荷开关对比断路器

通常客户都会选择断路器而不是负荷开关作为配电柜的一般隔离。让我们来比较一下这两种方案。


负荷开关对比断路器

技术:

隔离开关 :

触头相互吸引

没有电弧

断路器:

触头相互排斥

电弧


负荷开关对比断路器

导致的后果是……

断路器 :

- 导致火灾

- 导致接线端飞弧

- 导致开关烧毁

一切都是因为触头排斥 !

点击图片播放电影

15kA Rms时250A的断路器



负荷开关对比断路器

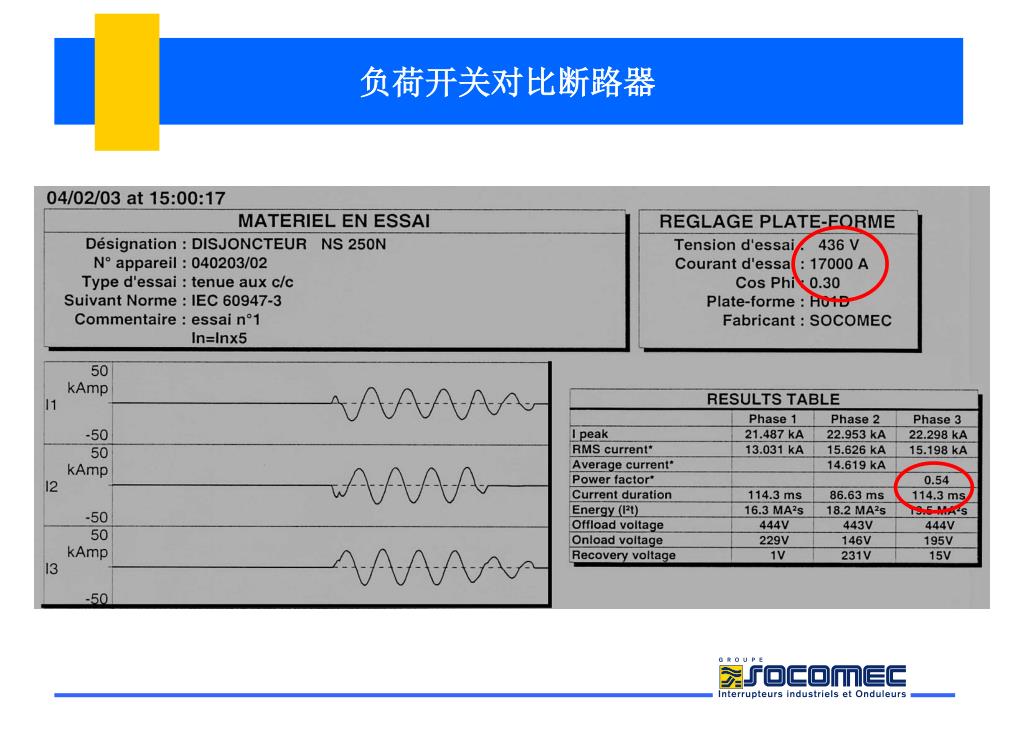

让我们再看另一个试验...

点击图片播放电影

17kA Rms时250A的断路器



负荷开关对比断路器

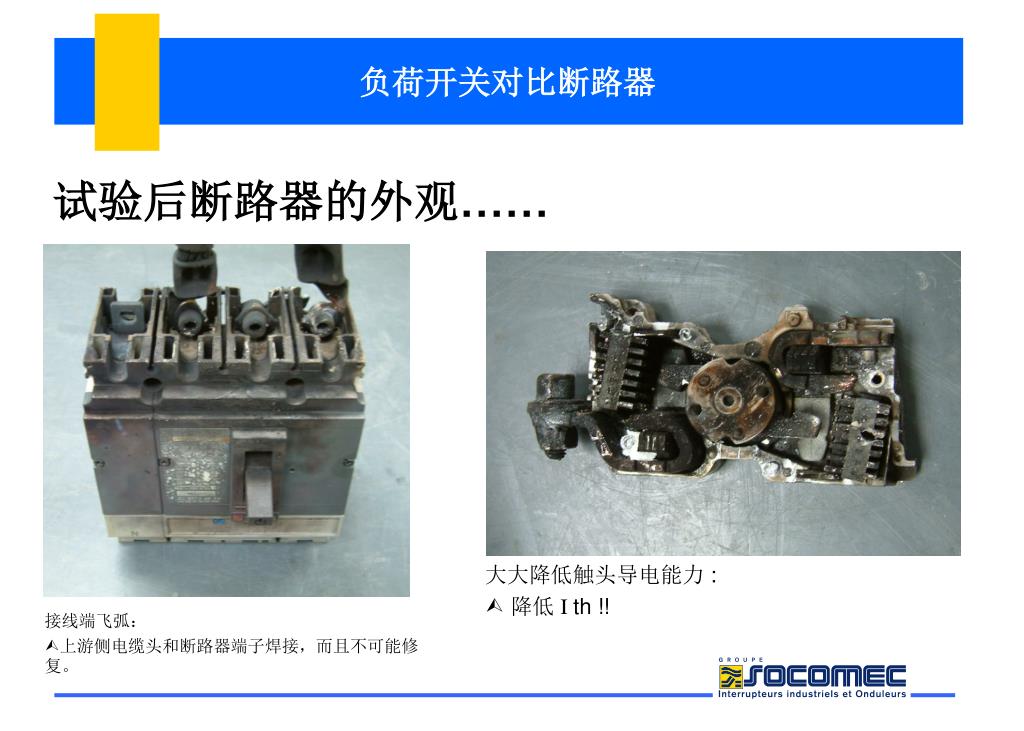

试验后断路器的外观……

大大降低触头导电能力 :

降低 I th !!

  • 接线端飞弧:

  • 上游侧电缆头和断路器端子焊接,而且不可能修复。


负荷开关对比断路器

现在让我们在负荷开关上做相同的试验……

现在我们在负荷开关上施加相同波型的短路电流……

I sc = 17kA rms

I sc 峰值 = 30 kA 峰值

持续时间 = 100ms

该试验没有采取任何短路保护措施 !!!!!!

点击图片播放电影



负荷开关对比断路器

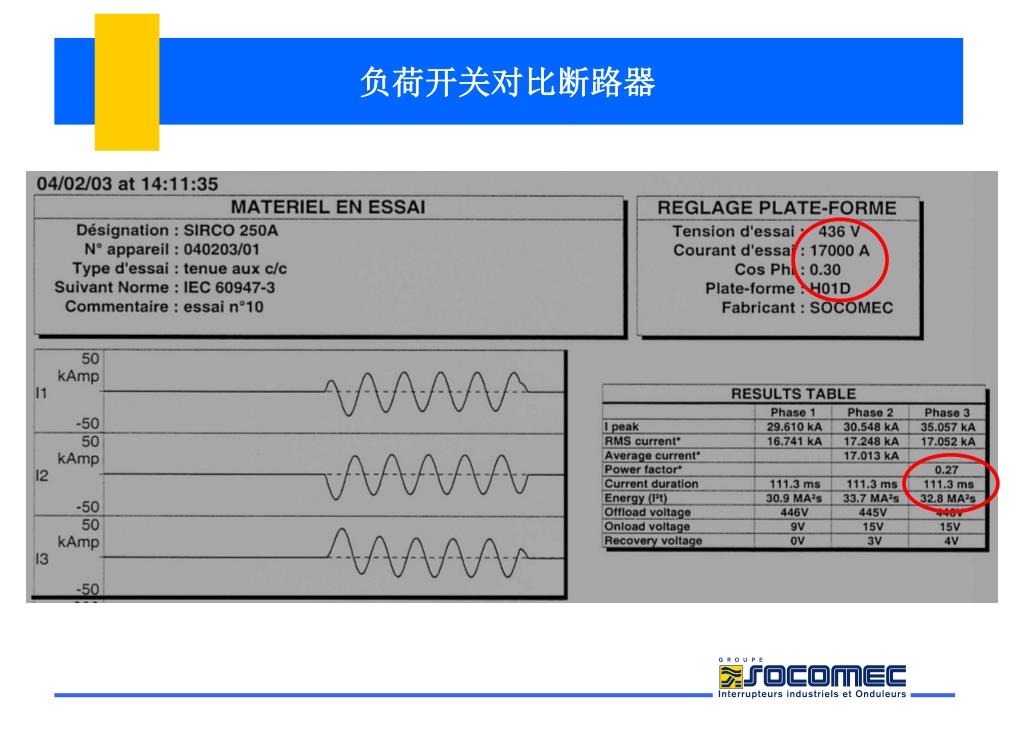

试验后负荷开关的外观……

甚至在10次试验后开关仍能保持所有性能!!!!

无需更换 !

无需维护 !
