Presentation Transcript

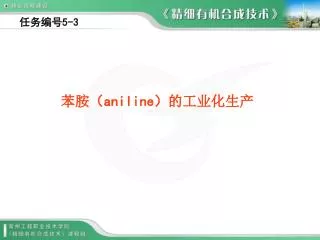

slide1

任务编号5-3

苯胺(aniline)的工业化生产

slide2

创建情境

技术开发会议

会议议题:苯胺工业化生产方案确定

主 持:项目总监

参加人员:参与技术开发各项目组经理及成员

slide3

前期工作

苯胺的

实验合成

硝基苯的

实验合成

物性常性

的收集

苯胺工业化生产草案的设计

任务分工

资料收集

slide4

方案发布

分析任务 查找资料 草案设计

教师(项目总监)

学生(项目经理和项目组成员)

2.针对汇报,提出问题

3.评价核实任务完成情况

4.考核评分

6.对难点进行技术指导

1.方案发布

5.各项目组相互点评,提出解决方案

7.修改完善方案

成果展示

点评方案,总结归纳

slide5
配酸工艺
  • 配酸要求
    • 装有冷却装置
    • 安装有效的机械混合装置
    • 有效的设备防防腐措施
  • 配酸操作
    • 连续法 生产能力大
    • 间歇法 生产能力较低
slide6

混酸硝化方法

  • 正加法 适于容易硝化的过程
    • 混酸加入被硝化物中
    • 反应比较缓和
    • 反应速度较慢
  • 反加法 适于多硝化过程
    • 被硝化物加到混酸中
    • 反应速度快
  • 并加法 适用于连续化生产过程
    • 混酸和被硝化物同时加入反应锅中
    • 提高硝化反应速度,减少物料短路
    • 能提高生产能力和产品质量
slide7

硝化设备

  • 设备材质
    • 间歇过程的硝化锅通常是用铸铁或钢板制成
    • 连续硝化设备采用不锈钢材质
  • 换热装置
    • 夹套 冷却效率较低
    • 蛇管(安装在设备内部) 冷却效率高

硝化锅

slide8

硝化设备

  • 反应搅拌
    • 浆式
    • 推进式
    • 涡轮式

有时也在反应锅中安装导流筒,或利用蛇管兼起导流筒的作用

slide10

还原设备

  • 设备材质
    • 化学还原多采用釜式反应器,根据反应介质选用材质
    • 加氢设备(低压、中压、高压)采用不锈钢或不锈钢衬套
  • 换热装置
    • 夹套 冷却效率较低
    • 蛇管(安装在设备内部) 冷却效率高
slide11

还原设备

  • 反应搅拌
    • 锚式 加氢还原
    • 涡轮式剂 铁粉还原
