Harmonogram realizacji projektu. Dr inż. Seweryn Tchórzewski Wydział Organizacji i Zarządzania Politechniki Śląskiej Mail: stchorzewski@polsl.pl. Przejście od SPP do harmonogramu przedsięwzięcia. Definicja.
E N D

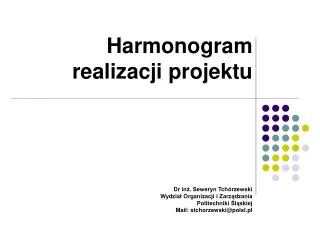

Harmonogram realizacji projektu Dr inż. Seweryn Tchórzewski Wydział Organizacji i Zarządzania Politechniki Śląskiej Mail: stchorzewski@polsl.pl
Definicja • Harmonogram - plan pracy w postaci wykresu obrazującego wzajemne powiązanie i czas trwania poszczególnych czynności tej pracy. • Plan przedstawiający kolejność, momenty rozpoczynania i kończenia oraz czasy trwania wszystkich czynności związanych z wykonaniem określonego zadania, który może również uwzględniać środki niezbędne do wykonania zadania.
Harmonogram jest przedstawiany w formie wykresu z poziomą osią, gdzie na osi poziomej zaznaczany jest upływ czasu, zaś na osi pionowej kolejne zadania. • Opracowanie harmonogramu polega na ustaleniu dat rozpoczęcia i zakończenia działań realizowanych w projekcie • Na harmonogramie można uwzględnić niezbędne do wykonania zadania
Wykres Gantta • Technika harmonogramów określana jako technika diagramów paskowych (belkowych). • Najstarsza technika planowania i kontroli realizacji czynności w czasie (przełom XIX i XX w), opracowana przez H.L. Gantta i K. Adamieckiego.
Wykres Gantta Dwa rodzaje harmonogramów w zależności od rodzaju elementów zaznaczonych na osi: • Harmonogram postępów realizacji czynności służy do planowania i kontroli realizacji przebiegu czynności w czasie, na osi rzędnej ma zaznaczone czynności składające się na projekt. • Harmonogram wykorzystania zdolności wykonawczych służy do planowania i kontroli wykorzystania zdolności wykonawczych, na osi rzędnej ma zaznaczonych wykonawców czynności.
Wykres Gantta – niedogodności stosowania • Wykres Gantta pokazuje daty rozpoczęcia i zakończenia zadań, ale nie informuje o konsekwencjach zmian czasu ich trwania dla całego projektu. • Wykres Gantta traktuje zadania tak, jakby były niezależnymi przedsięwzięciami i nie uwzględnia powiązań miedzy nimi.
Wykres Gantta - przykład Planowanie przebiegu czynności odbywa się na dwuwymiarowym wykresie CZYNNOŚCIpodlegające planowaniu lub WYKONAWCY tych czynności (pracownicy, stanowiska robocze itd..) Czynności na wykresie przedstawiane są w postaci odcinków długości proporcjonalnej do czasu ich trwania. CZAS wyrażony w jednostkach czasu jak i w jednostkach kalendarzowych czasu (godziny, dni, tygodnie, itd.)
Dwa sposoby sporządzania: • wykres słupkowy, • wykres liniowy,
Wykres Gantta - wykres słupkowy Legenda: (Dziś) Zadanie 1 - Plan - Wykonanie Zadanie 2 Zadanie 3 Zadanie 4 Czas
Wykres Gantta - wykres liniowy Legenda: (Dziś) Zadanie 1 - Plan - Wykonanie Zadanie 2 Zadanie 3 Zadanie 4 Czas
Kamienie milowe • Pozwalają na udoskonalenie wykresu Gantta. • Na wykresie zaznaczone są dodatkowe punkty – kamienie milowe - planowane daty rozpoczęcia i zakończenia dla ważnych czynności lub zdarzeń. • Kamienie milowe stanowią punkty kontrolne i koordynacyjne projektu.
Wykres kamieni milowych Legenda: (Dziś) Zadanie 1 Data 1 Data 5 - Plan - Wykonanie Zadanie 2 Data 2 Data 6 Zadanie 3 Data 3 Zadanie 4 Data 4 Czas
Zadanie do wykonania • W oparciu o dane dotyczące projektu ogród (następny slajd) opracować harmonogram realizacji przedsięwzięcia „Ogród” dla czasów realizacji poszczególnych zadań jak w przedstawionych danych. • Założenia:- całkowity czas trwania przedsięwzięcia wynosi 3 tygodnie (21 dni),- jednocześnie można realizować maksymalnie 3 zadania.
Dane do zadania Zadania Czas realizacji • Piaskownica 3 d • Choinka 1 d • Taras 5 d • Oświetlenie 3 d • Agrest 1 d • Huśtawka 2 d • Maliny 1 d • Oczko wodne 3 d • Namiot 1 d • Folia 1 d • Ryby 1 d • Drzewa 2 d • Kasztan 1 d • Drzewa owocowe 4 d • Pergola 4 d
Zadanie do wykonania • Dane: • A 2 d - • B 4 d A • C 5 d A • D 1 d B+2 • E 3 d C • F 5 d B • G 2 d F • H 3 d F • I 1 d C, D • J 3 d I+3 • K 3 d D, J • L 5 d K • M 1 d L • N 1 d L • Dla planowanego projektu narysować harmonogram realizacji kolejnych zadań. • Pytania: • Jaki jest całkowity czas trwania projektu ? …………… • Ile zadań jest realizowanych jednocześnie ? ………….
