Presentation Transcript


3944878

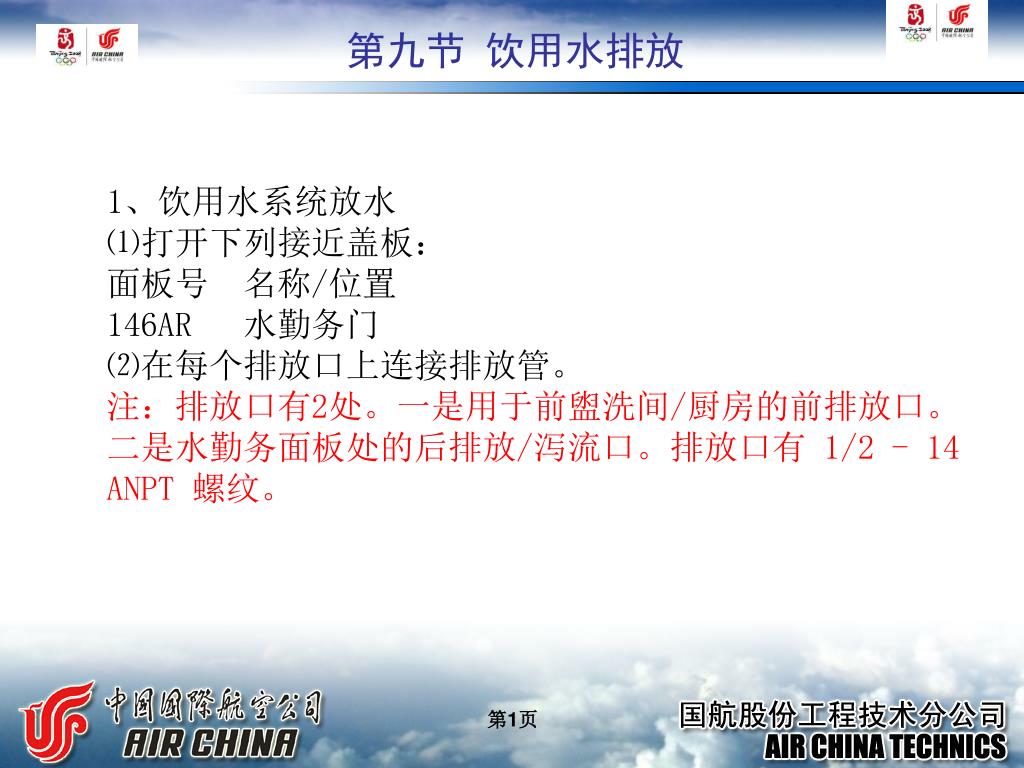

第九节 饮用水排放

1、饮用水系统放水

⑴打开下列接近盖板:

面板号 名称/位置

146AR 水勤务门

⑵在每个排放口上连接排放管。

注:排放口有2处。一是用于前盥洗间/厨房的前排放口。二是水勤务面板处的后排放/泻流口。排放口有 1/2 - 14 ANPT 螺纹。

第1页


3944878

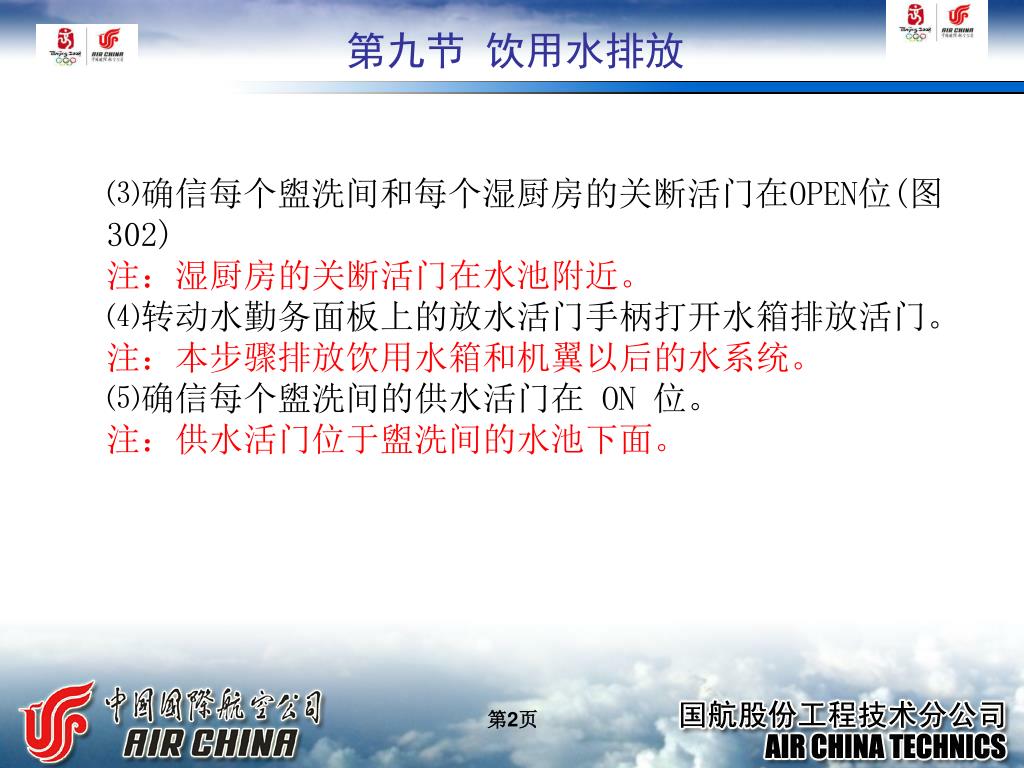

第九节 饮用水排放

⑶确信每个盥洗间和每个湿厨房的关断活门在OPEN位(图302)

注:湿厨房的关断活门在水池附近。

⑷转动水勤务面板上的放水活门手柄打开水箱排放活门。

注:本步骤排放饮用水箱和机翼以后的水系统。

⑸确信每个盥洗间的供水活门在 ON 位。

注:供水活门位于盥洗间的水池下面。

第2页


3944878

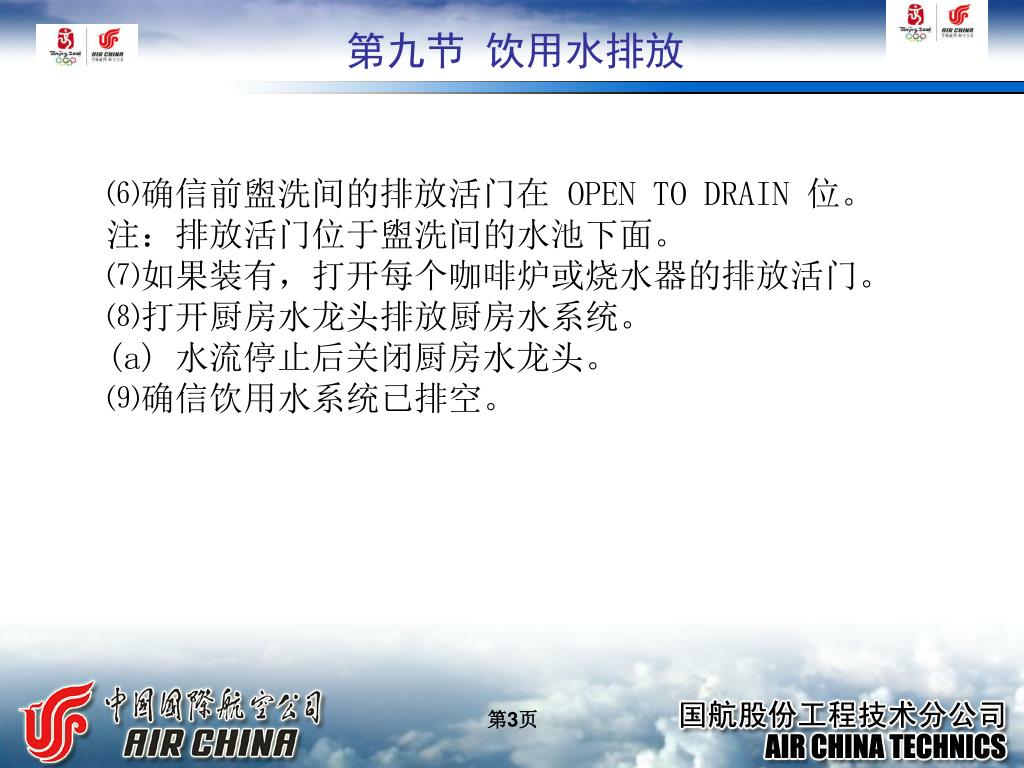

第九节 饮用水排放

⑹确信前盥洗间的排放活门在 OPEN TO DRAIN 位。

注:排放活门位于盥洗间的水池下面。

⑺如果装有,打开每个咖啡炉或烧水器的排放活门。

⑻打开厨房水龙头排放厨房水系统。

(a) 水流停止后关闭厨房水龙头。

⑼确信饮用水系统已排空。

第3页


3944878

第九节 饮用水排放

⑽如果饮用水系统排放完毕后不会立即加水,完成下列工作:

(a) 拔出下列跳开关并挂安全警示牌:

正驾驶员电源系统板,P18-3

行 列 跳开关号 名称

F 13 C00104 LAVATORY WATER HEATER A

F 14 C01073 LAVATORY WATER HEATER D

第4页


3944878

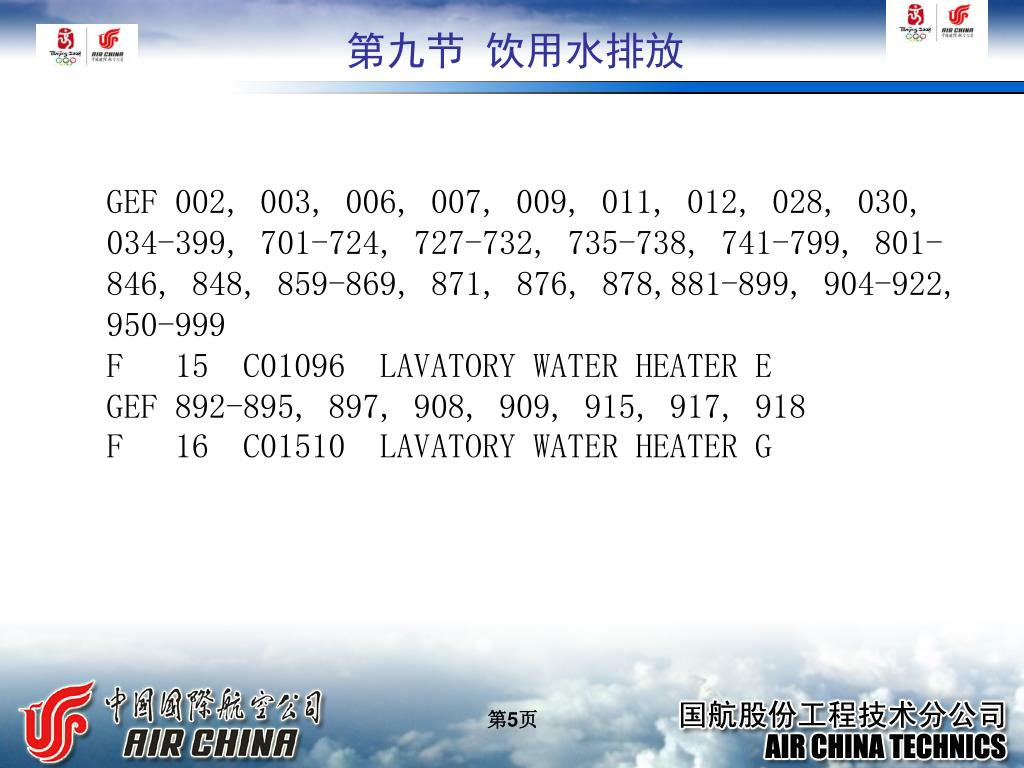

第九节 饮用水排放

GEF 002, 003, 006, 007, 009, 011, 012, 028, 030, 034-399, 701-724, 727-732, 735-738, 741-799, 801-846, 848, 859-869, 871, 876, 878,881-899, 904-922, 950-999

F 15 C01096 LAVATORY WATER HEATER E

GEF 892-895, 897, 908, 909, 915, 917, 918

F 16 C01510 LAVATORY WATER HEATER G

第5页


3944878

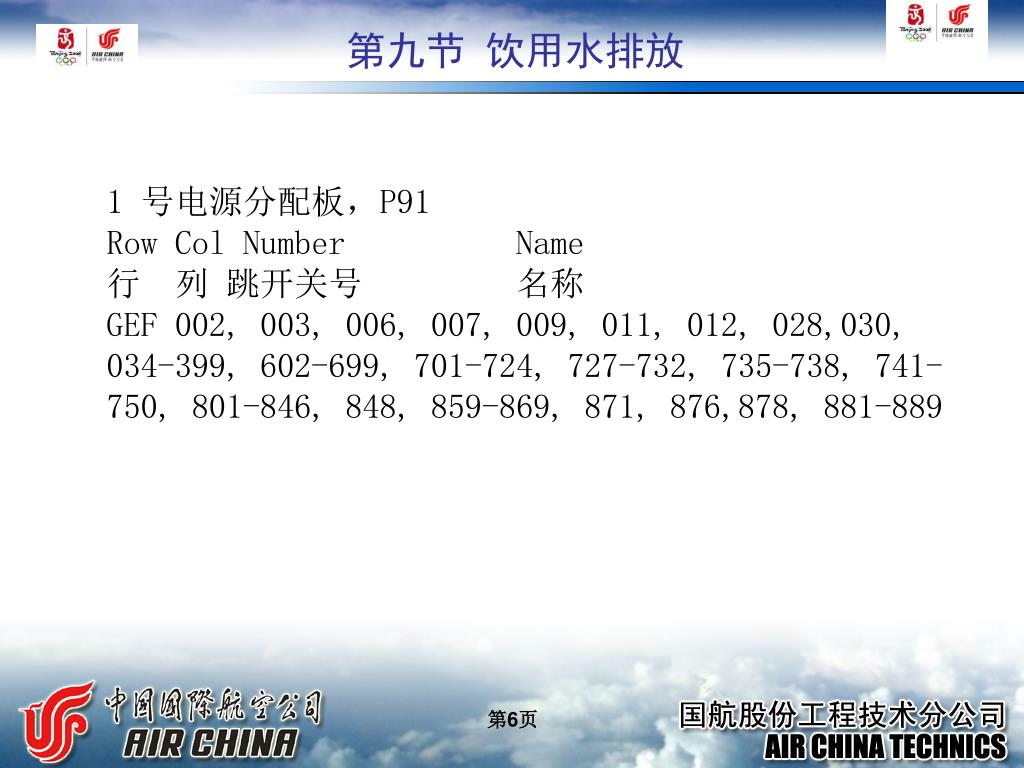

第九节 饮用水排放

1 号电源分配板,P91

Row Col Number Name

行 列 跳开关号 名称

GEF 002, 003, 006, 007, 009, 011, 012, 028,030, 034-399, 602-699, 701-724, 727-732, 735-738, 741-750, 801-846, 848, 859-869, 871, 876,878, 881-889

第6页


3944878

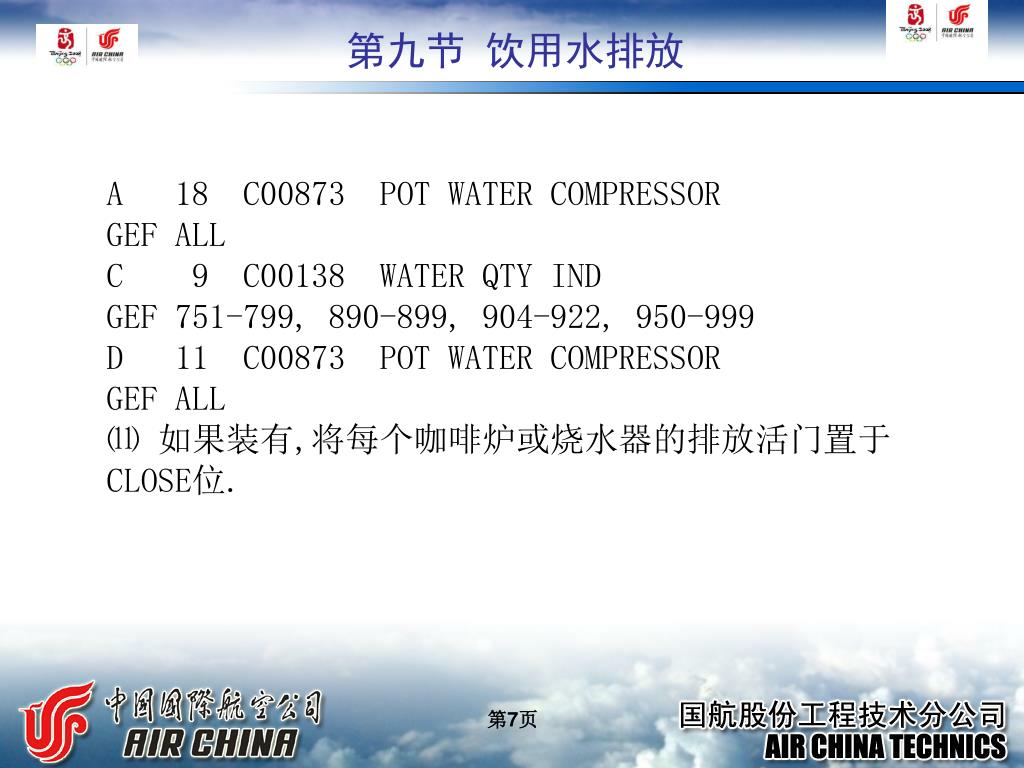

第九节 饮用水排放

A 18 C00873 POT WATER COMPRESSOR

GEF ALL

C 9 C00138 WATER QTY IND

GEF 751-799, 890-899, 904-922, 950-999

D 11 C00873 POT WATER COMPRESSOR

GEF ALL

⑾ 如果装有,将每个咖啡炉或烧水器的排放活门置于CLOSE位.

第7页


3944878

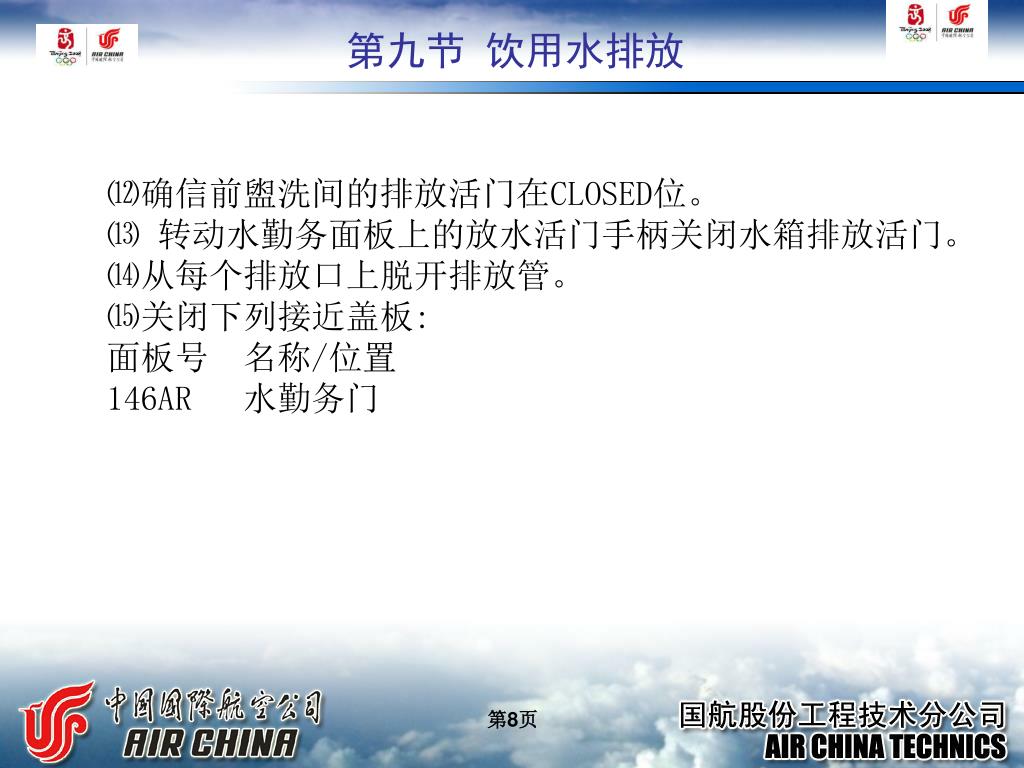

第九节 饮用水排放

⑿确信前盥洗间的排放活门在CLOSED位。

⒀ 转动水勤务面板上的放水活门手柄关闭水箱排放活门。

⒁从每个排放口上脱开排放管。

⒂关闭下列接近盖板:

面板号 名称/位置

146AR 水勤务门

第8页
