Presentation Transcript


Ntcip

NTCIP實例介紹

交通大學 運輸研究中心


Ntcip

情境說明

  • 交通控制管理中心對於所管理之路口必須進行監控及控制

    • 對某一特定(群)號誌發出指令,藉以進行資料蒐集、狀態回報以及設定的更改

    • 如時間的調整、各控制參數的改變等

  • 假設交控中心希望對於所管理之一號誌化路口控制器,進行設定時間的動作


Ntcip

  • 動態物件(目前NTCIP定義13個)


Snmp udp ip ethernet

情境一(SNMP/UDP/IP/Ethernet)

  • SNMP的訊息格式,包含PDU-Header以及PDU

    • 在PDU-Header的部分,包含有SEQUENCE,Version版本,以及Community三項資訊,其所需的訊息長度為49 bytes


Ntcip

  • 在PDU中,其中包含所下達之指令: SetRequest、要求的ID、錯誤狀態、錯誤種類以及資料的本體(Variable Bindings)等

    • 整個PDU所需之訊息長度為 36 bytes


Ntcip

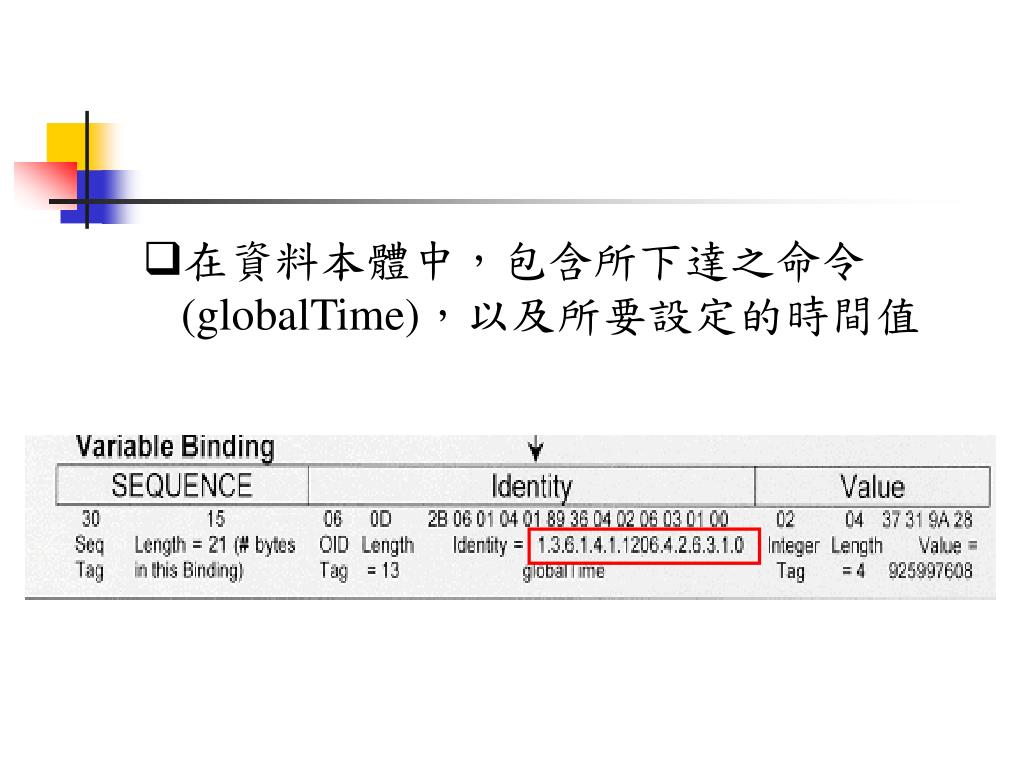

  • 在資料本體中,包含所下達之命令(globalTime),以及所要設定的時間值


Ntcip

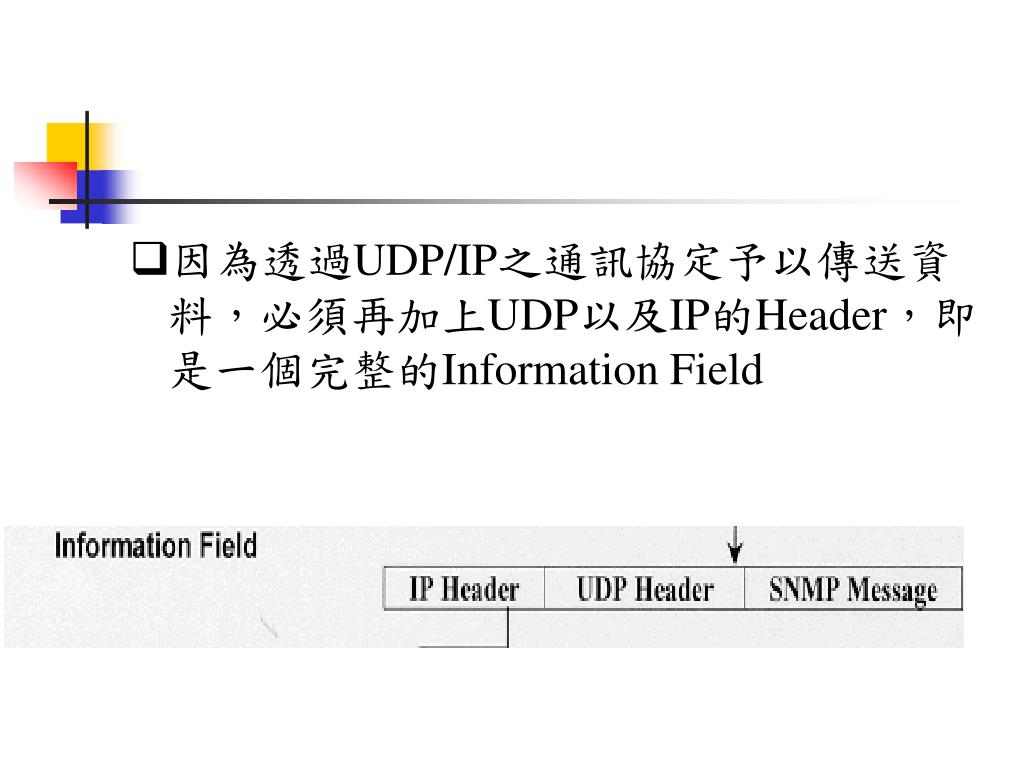

  • 因為透過UDP/IP之通訊協定予以傳送資料,必須再加上UDP以及IP的Header,即是一個完整的Information Field


Ntcip

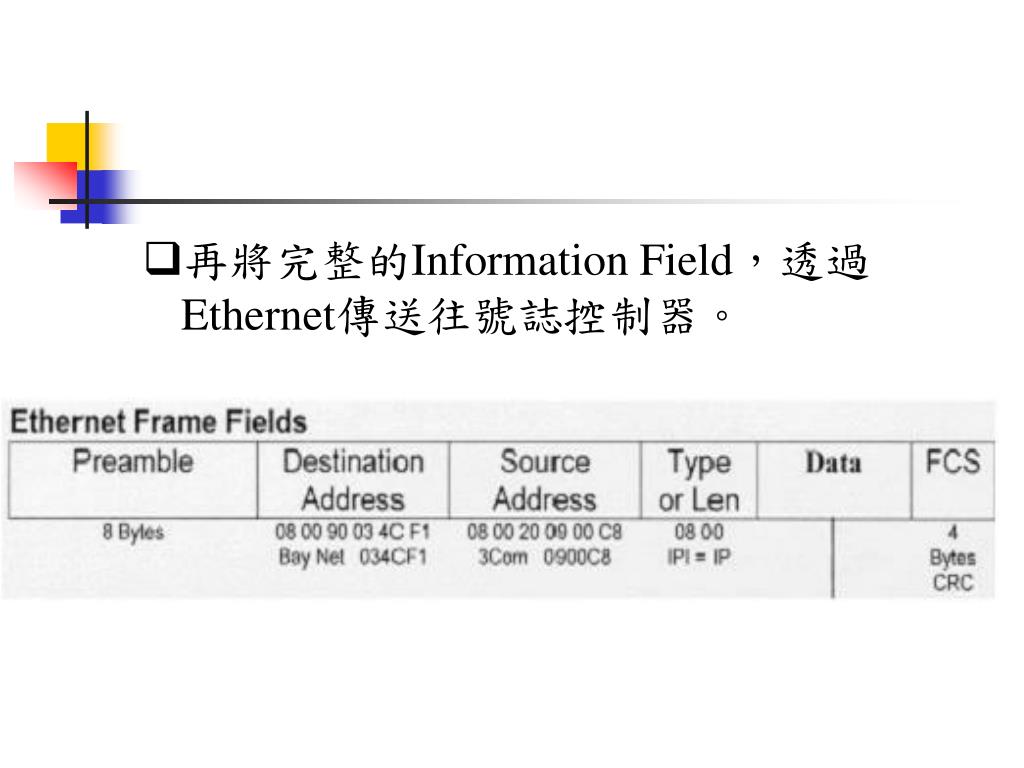

  • 再將完整的Information Field,透過Ethernet傳送往號誌控制器。


Stmp udp ip ethernet

情境二(STMP/UDP/IP/Ethernet)

  • STMP的訊息格式,包含PDU-Header以及Value

    • 配合Dynamic Objects的使用,在PDU-Header的部分只需記錄Dynamic Objects的編號

    • 其所需的訊息長度為5 bytes


Ntcip

單位:位元組(byte)


Snmp pmpp

情境三(SNMP/PMPP)

  • SNMP之訊息格式不會因為下層採用不同之通訊協定而改變

  • 其所需的訊息長度為49bytes


Ntcip

  • 跳過傳輸層,直接將資料傳遞至子網路層中之PMPP

  • SNMP訊息再加上IPI Header後,即為一完整的Information Field


Ntcip

  • 將完整的Information Field,再透過PMPP傳送往號誌控制器


Stmp pmpp

情境四(STMP/PMPP)

  • STMP的訊息格式,包含PDU-Header以及Value

    • 配合Dynamic Objects的使用,在PDU-Header的部分只需記錄Dynamic Objects的編號。其所需的訊息長度為5bytes


Ntcip

  • 跳過傳輸層,直接將資料傳遞至子網路層中之PMPP

  • STMP訊息再加上IPI Header後,即為一完整的Information Field


Ntcip

小結

  • 使用STMP,配合動態物件,能夠有效減少需要的傳輸量

    • 若是頻寬固定,能夠傳送更多的資料

    • 若是資料量固定,能夠使用較小的頻寬來達到傳輸的目的


Ntcip

是否需要更進一步的資料?

  • www.ntcip.org中有詳細的資料

    • 文件相當多

    • 沒有按照其特性加以分類

    • 常常有無從下手的感覺

  • 特別將剛網站中的文件加以整理,以方便按照需求來閱讀

    • 以下進行NTCIP網站文件導讀


Ntcip

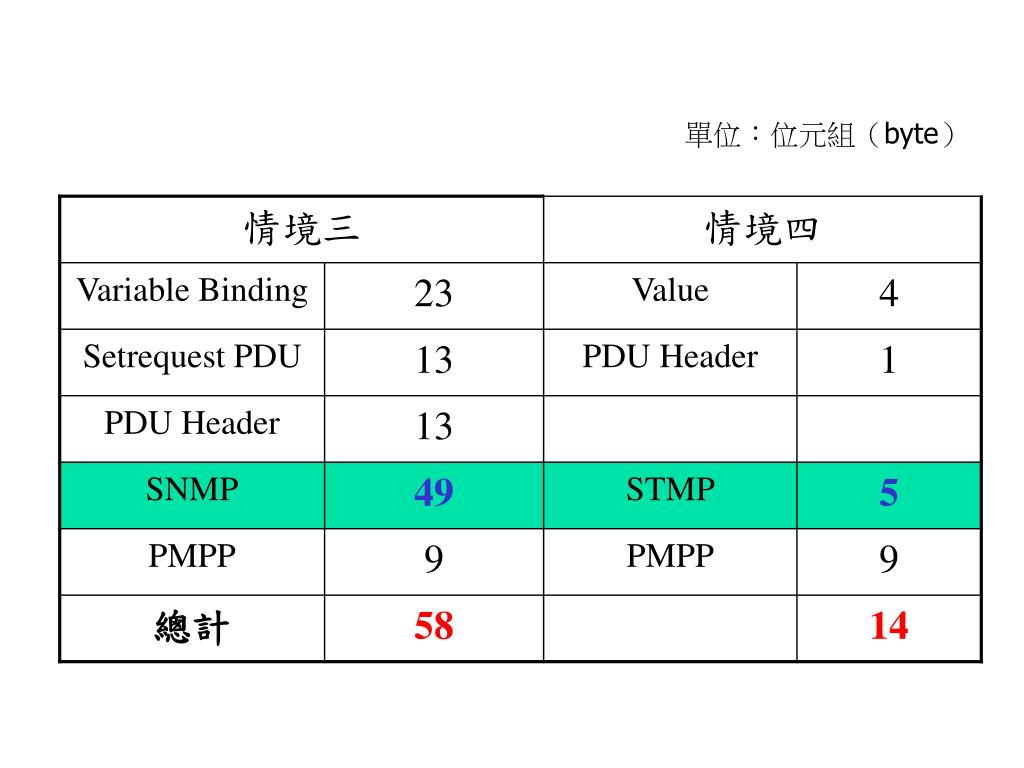

單位:位元組(byte)
