Ejemplo de modularización

1. Fundamentos de la programación Ejemplo de modularización 8A Grado en Ingeniería Informática Grado en Ingeniería del Software Grado en Ingeniería de ComputadoresLuis Hernández YáñezFacultad de InformáticaUniversidad Complutense ANEXO

2. Modularización de un programa ventas.cpp #include <iostream> #include <string> using namespace std; constint NCLI = 100; constint NPROD = 200; constint NVENTAS = 3000; typedefstruct { int id_cli; stringnif; string nombre; stringtelefono; } tCliente; typedefstruct { tCliente clientes[NCLI]; intcont; } tListaClientes; typedefstruct { intid_prod; stringcodigo; string nombre; double precio; int unidades; } tProducto; typedefstruct { tProducto productos[NPROD]; intcont; } tListaProductos; typedefstruct { int id; intid_prod; intid_cli; int unidades; } tVenta; typedefstruct { tVenta ventas[NVENTAS]; intcont; } tListaVentas; ... Fundamentos de la programación: Ejemplo de modularización

3. Modularización de un programa tClientenuevoCliente(); bool valida(tCliente cliente); // Función interna booloperator<(tClienteopIzq, tClienteopDer); // Por NIF void mostrar(tCliente cliente); void inicializar(tListaClientes &lista); void cargar(tListaClientes &lista); void insertar(tListaClientes &lista, tClientecliente, bool &ok); void buscar(consttListaClientes &lista, string nif, tCliente&cliente, bool &ok); void eliminar(tListaClientes &lista, string nif, bool &ok); void mostrar(consttListaClientes&lista); tProductonuevoProducto(); bool valida(tProducto producto); // Función interna bool operator<(tProductoopIzq, tProductoopDer); // Por código void mostrar(tProducto producto); void inicializar(tListaProductos &lista); void cargar(tListaProductos &lista); void insertar(tListaProductos &lista, tProductoproducto, bool &ok); void buscar(consttListaProductos&lista, string codigo, tProducto&producto,bool&ok); void eliminar(tListaProductos &lista, string codigo, bool &ok); ... Fundamentos de la programación: Ejemplo de modularización

4. Modularización de un programa void mostrar(consttListaProductos &lista); tVentanuevaVenta(intid_prod, intid_cli, int unidades); bool valida(tVentaventa); // Función interna void mostrar(tVenta venta, const tListaClientes&clientes,consttListaProductos &productos); void inicializar(tListaVentas &lista); void cargar(tListaVentas &lista); void insertar(tListaVentas &lista, tVentaventa, bool &ok); void buscar(consttListaVentas&lista, int id, tVenta&venta, bool &ok); void eliminar(tListaVentas &lista, int id, bool &ok); void ventasPorClientes(consttListaVentas &lista); void ventasPorProductos(consttListaVentas &lista); double totalVentas(consttListaVentas&ventas, string nif, const tListaClientes&clientes, const tListaProductos&productos); void stock(consttListaVentas&ventas, const tListaClientes&clientes, const tListaProductos &productos); int menu(); int main() { ... Fundamentos de la programación: Ejemplo de modularización

5. Estructuras de datos #include <iostream> #include <string> using namespace std; constint NCLI = 100; constint NPROD = 200; constint NVENTAS = 3000; typedefstruct { int id_cli; stringnif; string nombre; stringtelefono; } tCliente; typedefstruct { tCliente clientes[NCLI]; intcont; } tListaClientes; typedefstruct { intid_prod; stringcodigo; string nombre; double precio; int unidades; } tProducto; typedefstruct { tProducto productos[NPROD]; intcont; } tListaProductos; typedefstruct { int id; intid_prod; intid_cli; int unidades; } tVenta; typedefstruct { tVenta ventas[NVENTAS]; intcont; } tListaVentas; ... Lista de productos Cliente Venta Lista de clientes Lista de ventas Producto Fundamentos de la programación: Ejemplo de modularización

6. Subprogramas de las estructuras de datos tClientenuevoCliente(); bool valida(tCliente cliente); // Función interna booloperator<(tClienteopIzq, tClienteopDer); // Por NIF void mostrar(tCliente cliente); void inicializar(tListaClientes &lista); void cargar(tListaClientes &lista); void insertar(tListaClientes &lista, tClientecliente, bool &ok); void buscar(consttListaClientes &lista, string nif, tCliente&cliente,bool &ok); void eliminar(tListaClientes &lista, string nif, bool &ok); void mostrar(consttListaClientes&lista); tProductonuevoProducto(); bool valida(tProducto producto); // Función interna bool operator<(tProductoopIzq, tProductoopDer); // Por código void mostrar(tProducto producto); ... Cliente Lista de clientes Producto Fundamentos de la programación: Ejemplo de modularización

7. Subprogramas de las estructuras de datos void inicializar(tListaProductos &lista); void cargar(tListaProductos &lista); void insertar(tListaProductos &lista, tProductoproducto, bool &ok); void buscar(consttListaProductos&lista, string codigo, tProducto&producto,bool &ok); void eliminar(tListaProductos &lista, string codigo, bool &ok); void mostrar(consttListaProductos &lista); tVentanuevaVenta(intid_prod, intid_cli, int unidades); bool valida(tVentaventa); // Función interna void mostrar(tVenta venta, const tListaClientes&clientes,consttListaProductos &productos); ... Lista de productos Venta Fundamentos de la programación: Ejemplo de modularización

8. Subprogramas de las estructuras de datos void inicializar(tListaVentas &lista); void cargar(tListaVentas &lista); void insertar(tListaVentas &lista, tVentaventa, bool &ok); void buscar(consttListaVentas&lista, int id, tVenta&venta, bool &ok); void eliminar(tListaVentas &lista, int id, bool &ok); void ventasPorClientes(consttListaVentas &lista); void ventasPorProductos(consttListaVentas &lista); double totalVentas(consttListaVentas&ventas, string nif, const tListaClientes&clientes, const tListaProductos&productos); void stock(consttListaVentas&ventas, const tListaClientes&clientes, const tListaProductos &productos); int menu(); int main() { ... Lista de ventas Fundamentos de la programación: Ejemplo de modularización

9. Módulos • Cliente: cliente.h y cliente.cpp • Lista de clientes: listaclientes.h y listaclientes.cpp • Producto: producto.h y producto.cpp • Lista de productos: listaproductos.h y listaproductos.cpp • Venta: venta.h y venta.cpp • Lista de ventas: listaventas.h y listaventas.cpp • Programa principal: main.cpp Distribución del código en los módulos: • Declaraciones de tipos y datos en el archivo de cabecera (.h) • Prototipos en el archivo de cabecera (.h) (excepto los de los subprogramas privados –internos–, que irán en el .cpp) • Implementación de los subprogramas en el .cpp Fundamentos de la programación: Ejemplo de modularización

10. Módulos Ventasmain.cpp Clientecliente.hcliente.cpp Lista de clienteslistaclientes.hlistaclientes.cpp Ventaventa.hventa.cpp Lista de ventaslistaventas.hlistaventas.cpp Productoproducto.hproducto.cpp Lista de productoslistaproductos.hlistaproductos.cpp Fundamentos de la programación: Ejemplo de modularización

11. Dependencias entre módulos Inclusiones (además de otras bibliotecas del sistema) typedefstruct { int id_cli; stringnif; string nombre; stringtelefono; } tCliente; constint NCLI = 100; typedefstruct { tCliente clientes[NCLI]; intcont; } tListaClientes; void buscar(consttListaClientes &lista, string nif, tCliente&cliente, bool &ok); cliente.h string listaclientes.h cliente.h string Fundamentos de la programación: Ejemplo de modularización

12. Dependencias entre módulos typedefstruct { intid_prod; stringcodigo; string nombre; double precio; int unidades; } tProducto; constint NPROD = 200; typedefstruct { tProducto productos[NPROD]; intcont; } tListaProductos; void buscar(consttListaProductos&lista, string codigo, tProducto&producto, bool &ok); producto.h string listaproductos.h producto.h string Fundamentos de la programación: Ejemplo de modularización

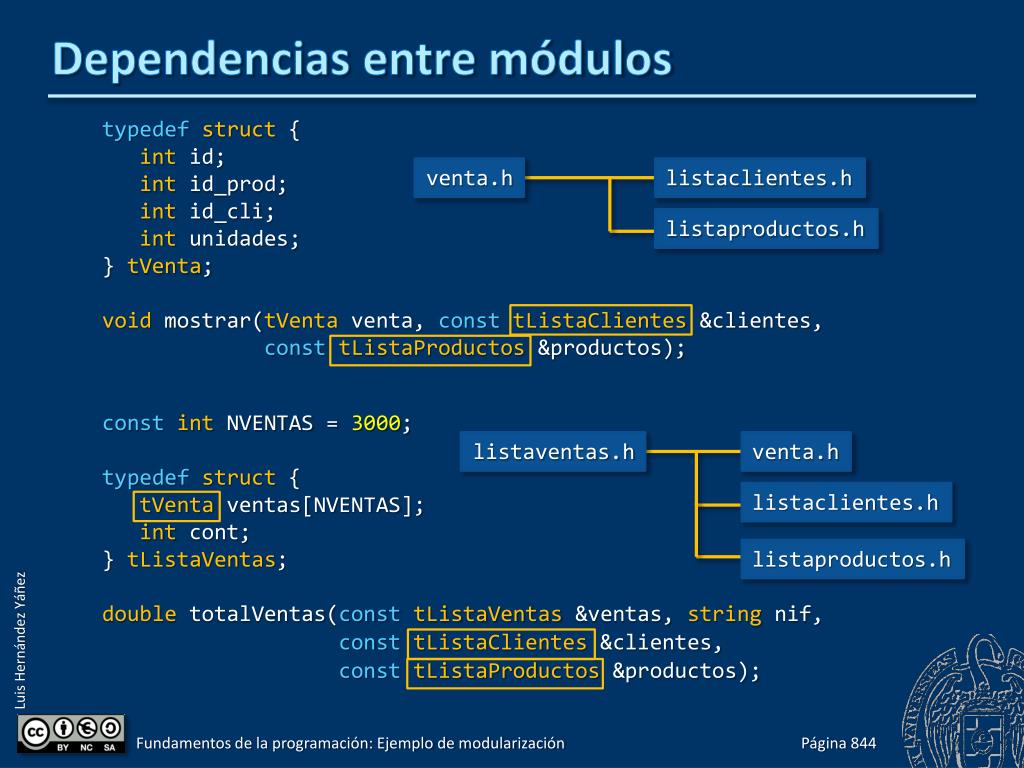

13. Dependencias entre módulos typedefstruct { int id; intid_prod; intid_cli; int unidades; } tVenta; void mostrar(tVenta venta, const tListaClientes&clientes,consttListaProductos &productos); constintNVENTAS = 3000; typedefstruct { tVenta ventas[NVENTAS]; intcont; } tListaVentas; double totalVentas(consttListaVentas&ventas, string nif, const tListaClientes&clientes, const tListaProductos&productos); venta.h listaclientes.h listaproductos.h listaventas.h venta.h listaclientes.h listaproductos.h Fundamentos de la programación: Ejemplo de modularización

14. Protección frente a inclusiones múltiples #ifndefcliente_h #define cliente_h #include <string> using namespace std; typedef struct { intid_cli; stringnif; string nombre; stringtelefono; } tCliente; tClientenuevoCliente(); booloperator<(tClienteopIzq, tClienteopDer); // Por NIF void mostrar(tCliente cliente); #endif Fundamentos de la programación: Ejemplo de modularización
