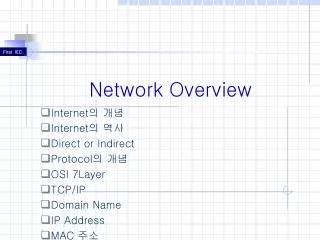

  1. Network Overview Internet의 개념 Internet의 역사 Direct or Indirect Protocol의 개념 OSI 7Layer TCP/IP Domain Name IP Address MAC 주소

  2. Internet의 개념(1/2) • Internet(International Network) • Network의 Network • IP(Internet Protocol)에 기반을 둔 유일한 주소체계로 전세계적으로 연결되어 있는 범세계적인 정보시스템(Global Information System) • TCP/IP를 사용하여 상호간에 커뮤니케이션을 할 수 있도록 지원하는 통신시스템 • 누구나 접근하여 사용할 수 있는 통신과 관련 인프라구조에 기초를 둔 고차원의 서비스(High level service) ☞미국의 연방 네트워크 위원회(FNC:Federal Networking Council)

  3. Internet의 개념(2/2)

  4. Internet의 역사(1/2) • 단 4대의 컴퓨터를 연결한 미국 국방성의 ARPANET이 인터넷의 시초[1969] • 사용자가 점점 늘어나고, 접속을 원하는 컴퓨터의 기종이 다양해짐[1970년대] • ARPANET을 두개의 네트워크인 ARPANET(연구용), MILNET(군사용)으로 나눔[1983] • 미국과학재단의 5대의 슈퍼컴퓨터를 연결하기 위한 NEFNET이 구축[1986] • ARPANET는 공식 해체되고 주된 기능을 NSFNET으로 이관[1990] • NSFNET이 45Mbps(T3급) 속도로 상향시켜 오늘날의 인터넷으로 발전 [1991] • 48만개 이상의 네트워크가 인터넷에 연결 [1996. 7] • 세계 180여 개국에서 1천2백만대 이상의 컴퓨터가 인터넷에 연결[현재]

  5. Internet의 역사(2/2)

  6. Direct or Indirect(1/2) • Nodes : PC, Special-purpose hardware(Router)… • Hosts • Switchs • Links : pair cable, coax cable, optical fiber, wireless… • Point-to-Point • Multiple Access

  7. Direct Systems share a point to point link Systems share a multi-point link Indirect Switched networks Internetworks or internets Direct or Indirect(2/2) …

  8. Protocol의 개념(1/2) • Protocol이란? • 시스템 간의 통신을 원활하게 해주는 통신 규약 • 송신자와 수신자 간의 통신 규칙 • OSI 7Layer와 비교

  9. Protocol의 개념(2/2) • Protocol의 기능 • fragmentation packetization and reassembly • encapsulation • connection control • flow control • error control • synchronization • sequence • addressing • multiplexing • Transmission Server

  10. OSI 7Layer(1/4) • ISO(Open System Interface)의 개요 • 서로 다른 Protocol 간의 상호 통신이 어려움 • ISO(International Standard Organization)에서 정의 • Open System 간의 원활한 정보교환을 위하여 7 Layer Protocol

  11. OSI 7Layer(2/4)

  12. OSI 7Layer(3/4) Exchange Unit Layer Application Protocol 7 Application Application APDU 6 Presentation Presentation Protocol Presentation PPDU 5 Session Session Protocol Session SPDU Transport Protocol 4 Transport Transport TPDU 3 Network Network Network Network Packet 2 Data Link Data Link Data Link Data Link Frame 1 Physical Physical Physical Physical Bit

  13. OSI 7Layer(4/4)

  14. TCP/IP(1/3) • TCP/IP(Transmission Control Protocol/Internet Protocol) • Internet에 사용되는 Protocol • 서로 다른 System 사이의 통신이 가능하도록 하는 Protocol

  15. TCP/IP(2/3) FTP HTTP NV TFTP UDP TCP IP … Net 1 Net 2 Net n

  16. TCP/IP(3/3) FTPClient FTP Protocol FTP Client TCP TCP TCP Protocol Router IP Protocol IP Protocol IP IP IP Ethernet Driver Ethernet Protocol Ethernet Driver Token Ring Driver Token Ring Protocol Token Ring Driver Ethernet Token Ring

  17. Domain Name(1/2) • Domain Name • Domain Name이란? • 숫자로 표현된 IP Address는 사용하기 어렵기 때문에 문자로 구성된 Domain Name을 사용 • 숫자와 영문자, ‘-’를 사용 • Domain Name은 고유하며, 대소문자 구별하지 않음 • Domain Name의 표현 방법 • Domain은 오른쪽으로 갈수록 범위가 넓어지는 계층적 구조 • 미국에서 부여되는 Domain Name • 기관의 이름.기관의 종류예) harvard.edu • 기타 국가에서 부여되는 Domain Name • 호스트.기관의 이름.기관의 종류.국가명예) cyber.dongseo.ac.kr

  18. Domain Name(2/2) • DNS(Domain Name System) • Internet에서 Domain Name(www.dongseo.ac.kr)을 IP Address(203.241.176.13)으로 변환하는데 사용되는 시스템 www.dongseo.ac.kr의 IP Address는? www.dongseo.ac.kr의 IP Address는 203.241.176.13이다. IP Address(203.241.176.13) 로 통신

  19. IP Address • IP Address의 정의 • 인터넷에 연결되어 있는 단말을 나타내는 고유한 값 • 모든 인터넷 단말은 네트워크 상에서의 위치를 나타내기 위해 IP주소를 사용 • IP(Internet Protocol)의 정의 • 인터넷 상의 단말들이 서로 정보를 주고 받기 위해서는 미리 정해진 형식에 따라 메시지를 교환해야 함 • IP는 현재까지 3계층(Layer3)상에서 가장 널리 사용된 인터넷 통신 규약

  20. IP Address(5/8) • IP Address • IP Address란? • 인터넷에 연결된 컴퓨터의 고유한 주소를 표현하는데 사용 • IP Address의 구조 • 32bit 체계이고, 4octet으로 구성 • Network ID와 Host ID로 구분 • 4자리로 구분된 10진수 숫자로 표현 • 10진수의 각 자리는 dot(.)로 구분예) 164.125.200.129 • 각 10진수는 0~255까지 사용

  21. IP Address(6/8) • IP Address의 Class • IP Address의 Class란? • Network ID와 Host ID의 크기에 따라 5Class로 구분 • 종류 • Class A • 최상위 1bit가 0인 Address로 1.0.0.0~126.0.0.0범위 • 가장 많은 Host를 가질 수 있기 때문에 국가와 같은 대형 Network에서 사용 • Class B • 최상위 2bit가 10인 주소로 128.0.0.0~191.255.0.0범위 • 기업이나 대학과 같은 중대형 Network에서 사용

  22. IP Address(7/8) • Class C • 최상위 3bit가 110인 Address로 192.0.0.0~223.225.225.0범위 • 작은 규모의 Network에서 사용 • Class D • 최상위 4bit가 1110인 Address로 Multicasting으로 사용 • Class • 최상위 4bit가 1111인 Address로 실험용으로 예약되어 있는 Address

  23. IP Address(7/8) • Subnet Mask • Network를 더 작은 Network로 구분할 때 사용 • 호스트 ID를 Subnet Address와 Host 부분으로 분리 가능 • 기본 Subnet Mask • Class A – 255.0.0.0 • Class B – 255.255.0.0 • Class C – 255.255.255.0

  24. IP Address(7/8) • Subnetting • Class 개념이 없어짐 • IP주소와 subnet mask로 표현 예) 10.1.1.1 255.255.0.0 예) 128.1.1.10 255.255.255.128 • IP주소와 Prefix Length로 표현 • Subnet Mask에 들어있는 연속적인 1의 개수 예) 10.1.1.1/16 예) 128.1.1.10/25 • (Network주소) = ( (IP주소) & (subnet mask) ) • Bitwise AND 연산

  25. AND 연산 Network 주소: 0000 1010. 0000 0001. 0000 0000. 0000 0000 (2진수) IP Address(7/8) • Subnet Mask의 예 IP주소 : 10.1.1.1 == 0000 1010. 0000 0001. 0000 0001. 0000 0001 (2진수) SubnetMask :255.255.0.0 == 1111 1111. 1111 1111. 0000 0000. 0000 0000 (2진수) Network 주소: 10.1.0.0 == 0000 1010. 0000 0001. 0000 0000. 0000 0000 (2진수)

  26. IP Address(7/8) • Loopback 주소 • 127.xxx.xxx.xxx : • 자기 자신이 다시 수신함 • 3계층 이상의 기능을 자체적으로 검증하는데 사용 • Class D 주소 – Multicast Address • VOD stream 등의 multimedia traffic • 특정 프로토콜 참여자들을 지칭하기 위해 사용되기도 함 • 각 단말들은 특정 multicast group 주소를 목적지로 하는 패킷을 받기 위해 IGMP(Internet Group Management Protocol)를 이용해 그룹에 가입,탈퇴하여야 함

  27. IP Address(7/8) • Broadcast 주소 • 255.255.255.255 ; 모든 bit가 1 • IP주소의 Host ID field 의 모든 bit가 1 • 192.168.1.0/24 네트워크에서 192.168.1.255 • 1.0.0.0/8 네트워크에서 1.255.255.255 • 211.0.1.64/26 네트워크에서 211.0.1.127

  28. MAC 주소 • Ethernet, Ethernet II protocol에서 사용 • LAN 환경 2계층(Layer2)에서 가장 널리 쓰이는 Protocol • 48-bit (6-byte)의 주소 • 00:00:05:00:00:01 또는 00-00-05-00-00-01 과 같이 표현 • Globally unique value • 각 H/W 제조사에 의해 공장에서 할당되는 값 • 앞 3자리가 Vendor ID, 뒤 3자리를 각 제조사가 제품별로 할당

  29. MAC 주소 하드웨어 주소 알아보기(Win98) • ‘시작’메뉴  ‘실행’ 선택  winipcfg 입력 • winipcfg 실행

  30. MAC 주소하드웨어 주소 알아보기(WinXP) • C:\>ipconfig /all Windows IP Configuration Host Name . . . . . . . . . . . . : MOBI_Leaf Primary Dns Suffix . . . . . . . : Node Type . . . . . . . . . . . . : Unknown IP Routing Enabled. . . . . . . . : No WINS Proxy Enabled. . . . . . . . : No Ethernet adapter 무선 네트워크 연결: Connection-specific DNS Suffix . : Description . . . . . . . . . . . : ORiNOCO Wireless LAN PC Card (3.3 volt) Physical Address. . . . . . . . . : 00-02-2D-5C-08-EF Dhcp Enabled. . . . . . . . . . . : No IP Address. . . . . . . . . . . . : 164.125.200.61 Subnet Mask . . . . . . . . . . . : 255.255.252.0 Default Gateway . . . . . . . . . : 164.125.200.1 DNS Servers . . . . . . . . . . . : 164.125.9.2
