Presentation Transcript

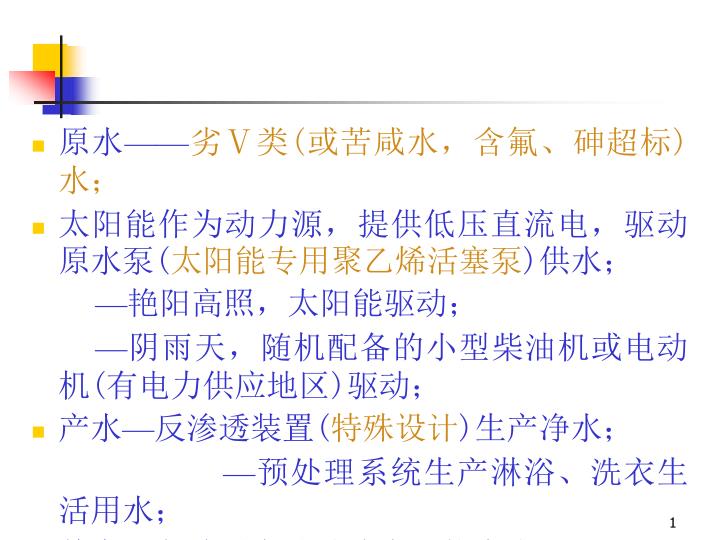

  1. 原水——劣Ⅴ类(或苦咸水，含氟、砷超标)水；原水——劣Ⅴ类(或苦咸水，含氟、砷超标)水； • 太阳能作为动力源，提供低压直流电，驱动原水泵(太阳能专用聚乙烯活塞泵)供水； —艳阳高照，太阳能驱动； —阴雨天，随机配备的小型柴油机或电动机(有电力供应地区)驱动； • 产水—反渗透装置(特殊设计)生产净水； —预处理系统生产淋浴、洗衣生活用水； • 整套设备放置在移动式专用拖车上。

  2. 出水水质 反渗透装置：直饮水——符合世界卫生组织（WHO）以及国际医药卫生研究会（NH&MRC）标准 预处理系统：非直饮水——洗衣、淋浴等 出水量 非直饮水：4500L/d（日照6小时/天） 直饮水：400L/d～600L/d （日照6小时/天） 受益人数 非直饮水：100人/d 直饮水：200人/d

  3. 利用太阳能作动力驱动的聚乙烯活塞泵，无金属材料，耐腐蚀，结构简单，安装维护简便；利用太阳能作动力驱动的聚乙烯活塞泵，无金属材料，耐腐蚀，结构简单，安装维护简便； • 具有独特能量回收系统的反渗透装置，能处理含盐浓度高达5000PPM(TDS)，比常规反渗透系统效率高4倍； • 净水生产成本只有0.1元/L，且适用于不同的原水，产水量高，水利用率高； • 具有全天候与太阳保持最佳角度功能的太阳跟踪传感装置，与固定式太阳能相比，多吸收40％的能量； • 利用太阳能驱动的潜水泵，具有结构简单，耐腐蚀，使用寿命长，工作可靠； • 整套设备系绿色环保产品，价格低廉，安装维护简便，维护成本低，使用寿命长，技术含量适合国情，不仅买得起，而且完全能用得好。

  4. 国内无同类产品； 国外只有澳大利亚的Solar Energy Systems Ltd(股票上市公司)有此类产品； 聚乙烯活塞泵为SES公司拥有的国际专利产品，在降低盐田地下水工程中，有可靠使用长达13年的经验； 太阳能净水设备已在澳大利亚、东帝汶、印尼等地广泛使用。

  5. 图二 反渗透及预处理装置 图一 太阳能净水设备总揽

  6. 孔用水泵及输送泵 图三 太阳能水泵外形 图四 聚乙烯活塞泵

  7. 图五 低扬程太阳能水泵

  8. 图六 ETAPUMP潜水泵 图八 太阳跟踪装置 图九 ETAPUMP潜水泵安装示意 图七 无刷直流电机

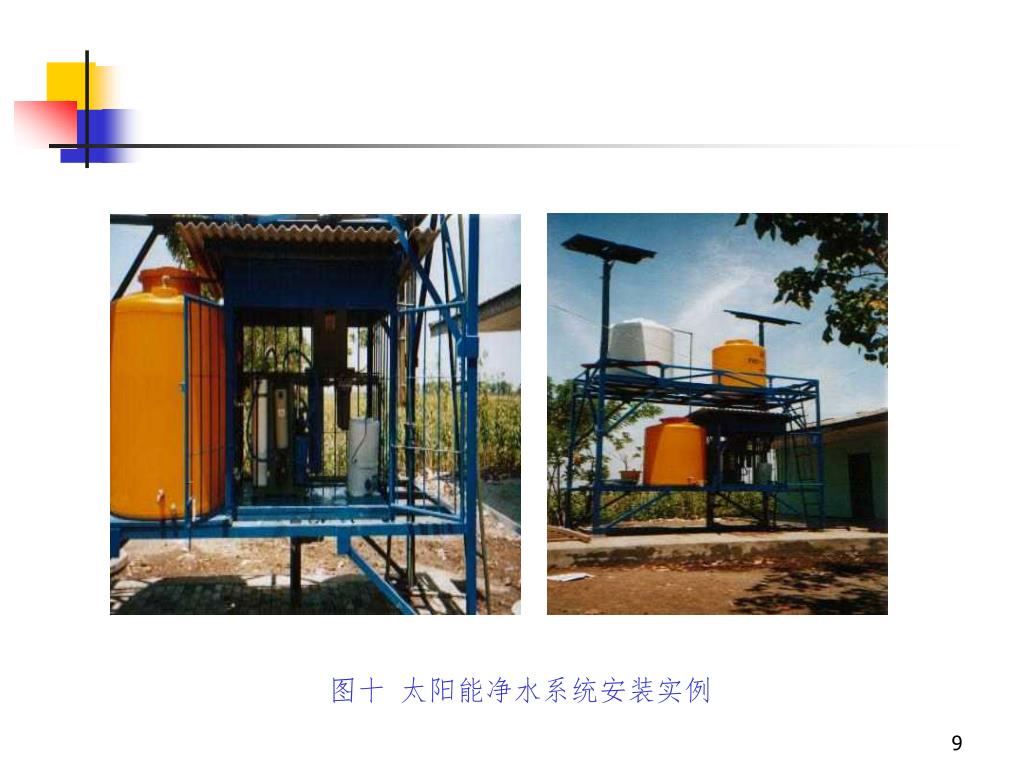

  9. 图十 太阳能净水系统安装实例

  10. 图十一 偏远地区太阳能净水供应站

  11. 图十一 移动式太阳能水泵安装实例
