Аппарат для автоматической очистки парафина в нефтедобыче

1. Аппарат для автоматической очистки парафина в нефтедобыче VICTOR SUN Почтовый ящик: paraffin_cleaner@yahoo.com Телефон: +86 10 81603139 Сотовый: +86 13811470001 BEIJING GOLDFIELD TECHNOLOGY & TRADE CO., LTD

2. ПрезентацияАппарата Очистки Парафина (АОП) • Часть 1. Наименование, Спецификация и Установка • Часть 2.Принцип работы АОП • Часть 3.Преимущества и Достоинства • Часть 4. Выгода • Часть 5. Установка АОП в Казахстане

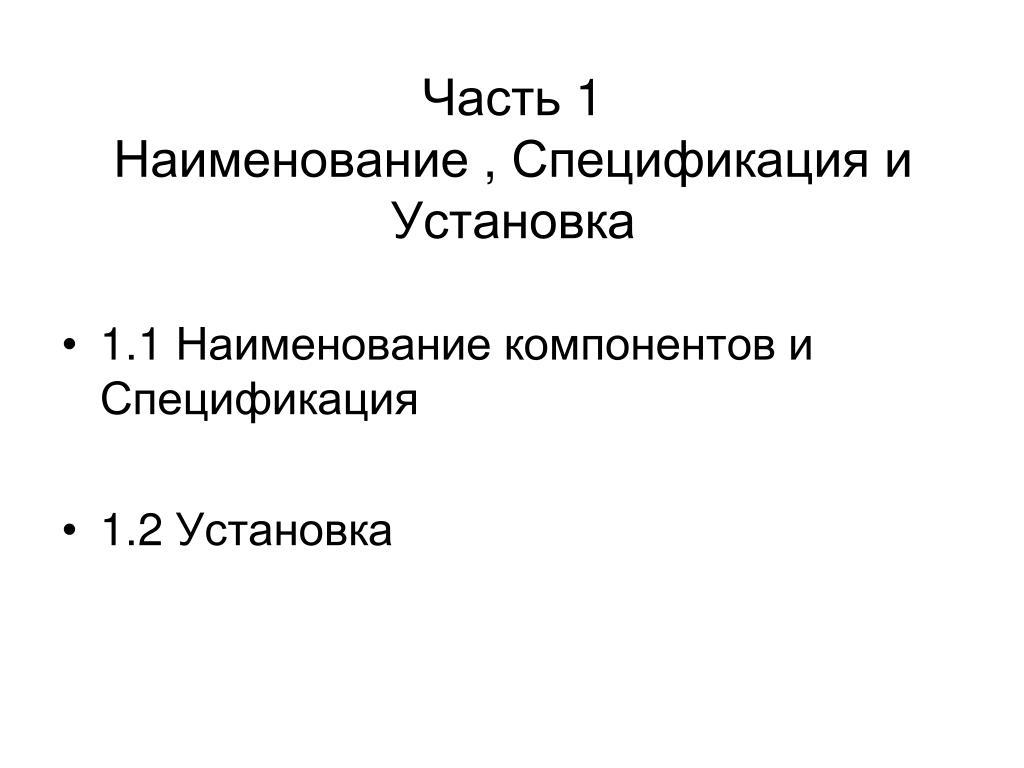

3. Часть 1 Наименование , Спецификация и Установка • 1.1 Наименование компонентов иСпецификация • 1.2 Установка

4. 1.1 Наименование компонентов и спецификация • 1.1.1 Наименование компонентов • 1.1.2 Спецификация компонентов АОП пригоден для использования с насосной установкой со следующими характеристиками скважины: Наружный диаметр насоса ≤46 мм, Внутренний диаметр трубы ≥62 мм, Насосно-компрессорная труба 3/4 или 7/8 дюйма.

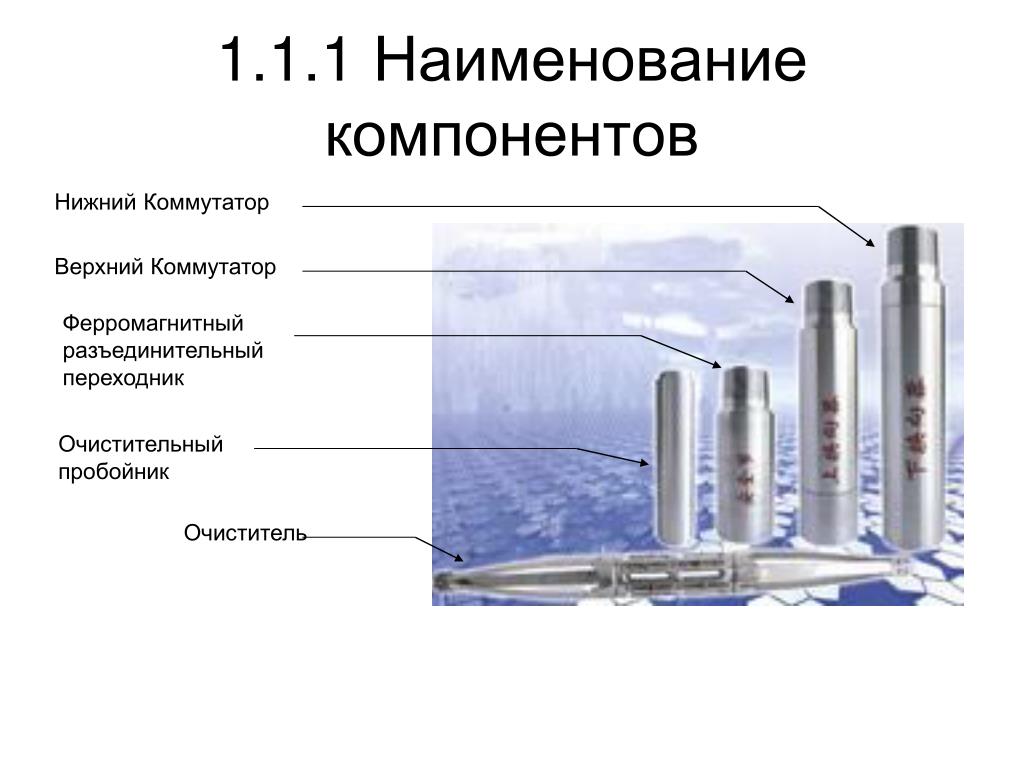

5. 1.1.1 Наименование компонентов Нижний Коммутатор Верхний Коммутатор Ферромагнитный разъединительный переходник Очистительный пробойник Очиститель

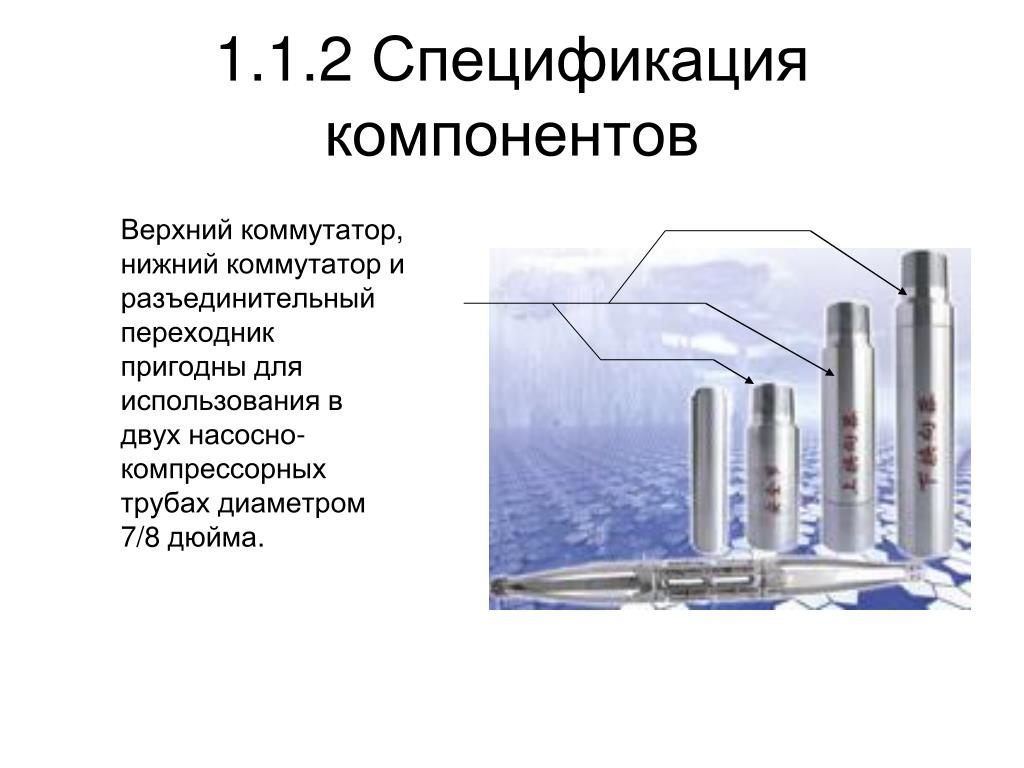

6. 1.1.2 Спецификация компонентов Верхний коммутатор, нижний коммутатор иразъединительный переходник пригодны для использования вдвухнасосно-компрессорных трубах диаметром 7/8 дюйма.

7. 1.1.2 Спецификация компонентов Очистительный пробойник используется для обеспечения чистоты насосно-компрессорной трубы.

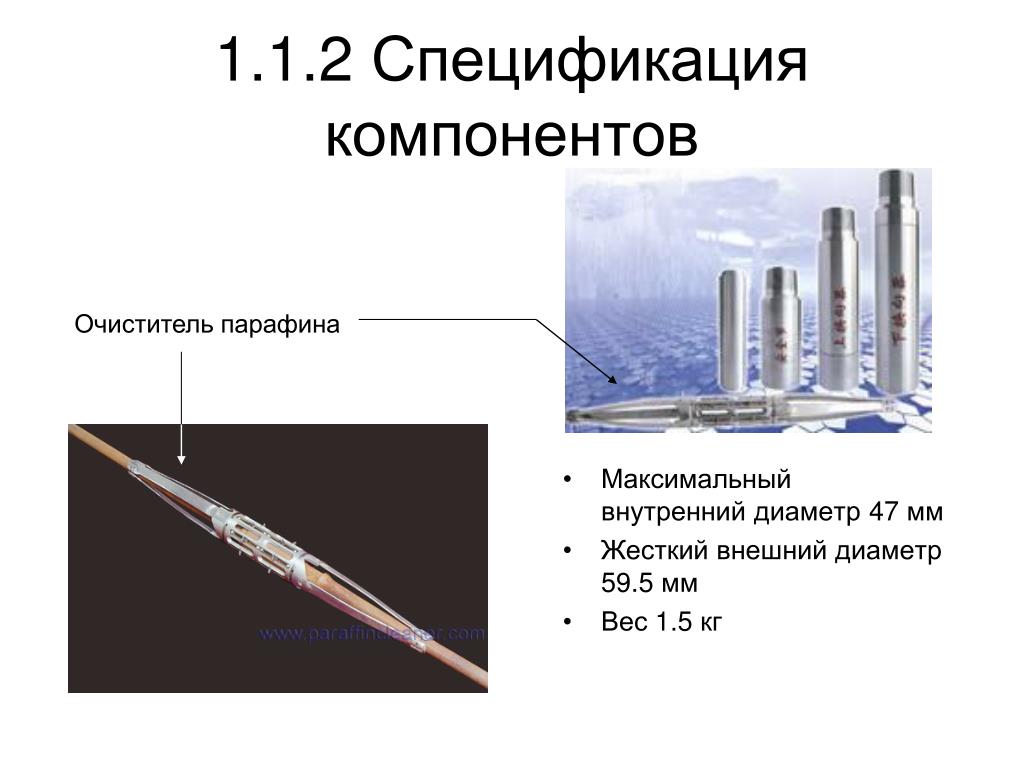

8. 1.1.2 Спецификация компонентов • Максимальный внутренний диаметр 47 мм • Жесткий внешний диаметр 59.5 мм • Вес 1.5 кг Очиститель парафина

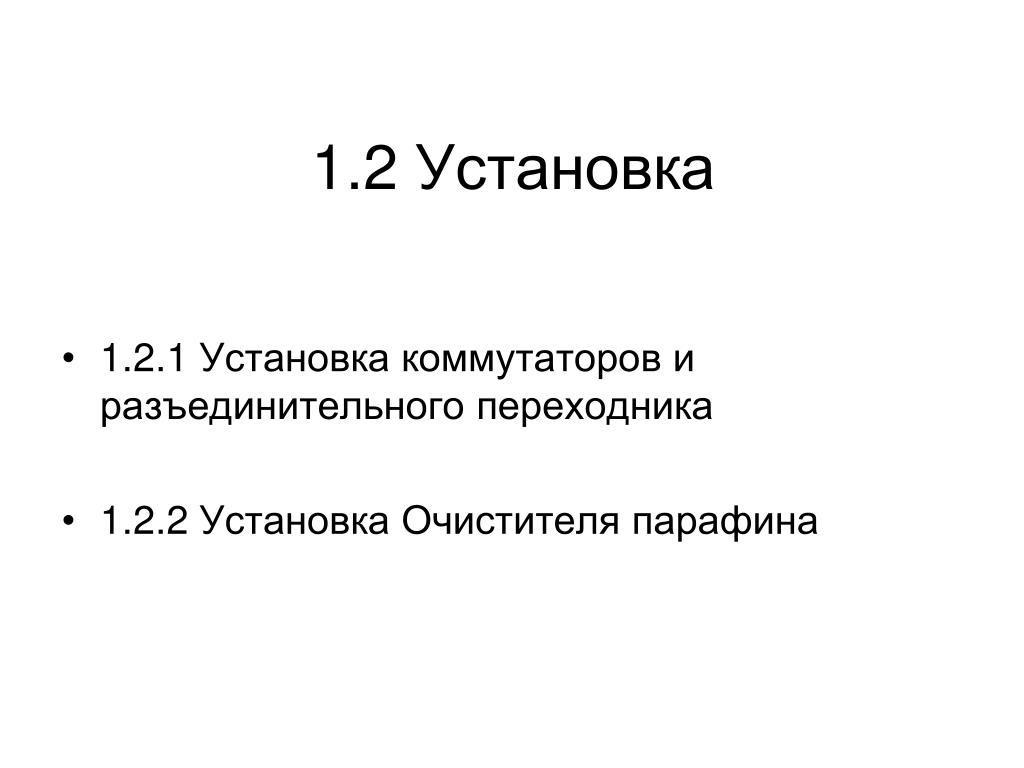

9. 1.2 Установка • 1.2.1 Установка коммутаторов и разъединительного переходника • 1.2.2 Установка Очистителя парафина

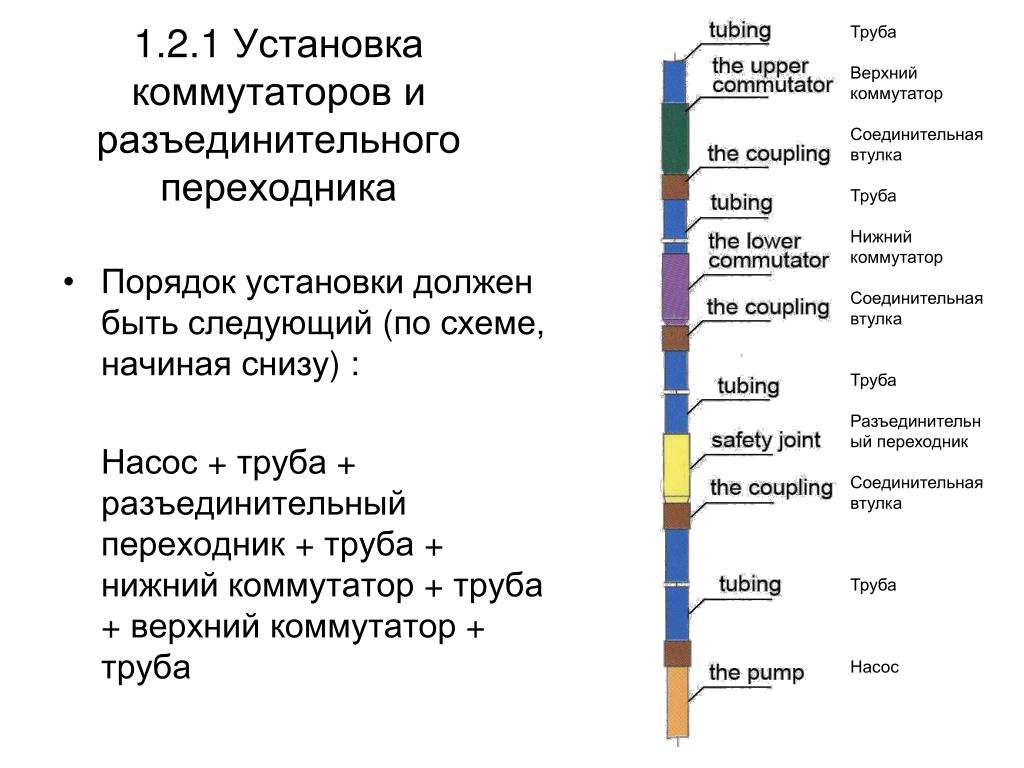

10. Труба Верхний коммутатор Соединительная втулка Труба Нижний коммутатор Соединительная втулка Труба Разъединительный переходник Соединительная втулка Труба Насос 1.2.1 Установка коммутаторов и разъединительного переходника • Порядок установки должен быть следующий (по схеме, начиная снизу) : Насос + труба + разъединительный переходник + труба + нижний коммутатор + труба + верхний коммутатор + труба

11. 1.2.2 Установка Очистителя парафина Отогните пружинную пластинку за нижнюю часть, затем просуньте головку нефтяной сваи.

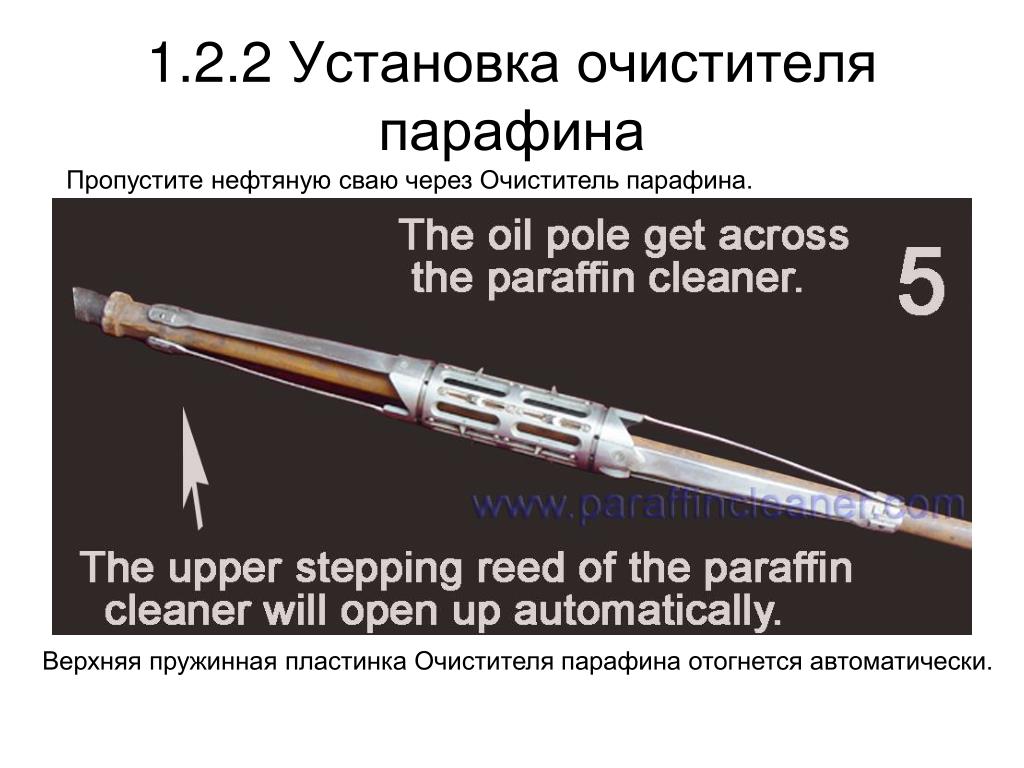

12. 1.2.2 Установка очистителя парафина Пропустите нефтяную сваю через Очиститель парафина. Верхняя пружинная пластинка Очистителя парафина отогнется автоматически.

13. 1.2.2 Установка очистителя парафина Очиститель парафина готов к тому, чтобы пройти соединение нефтяной сваи.

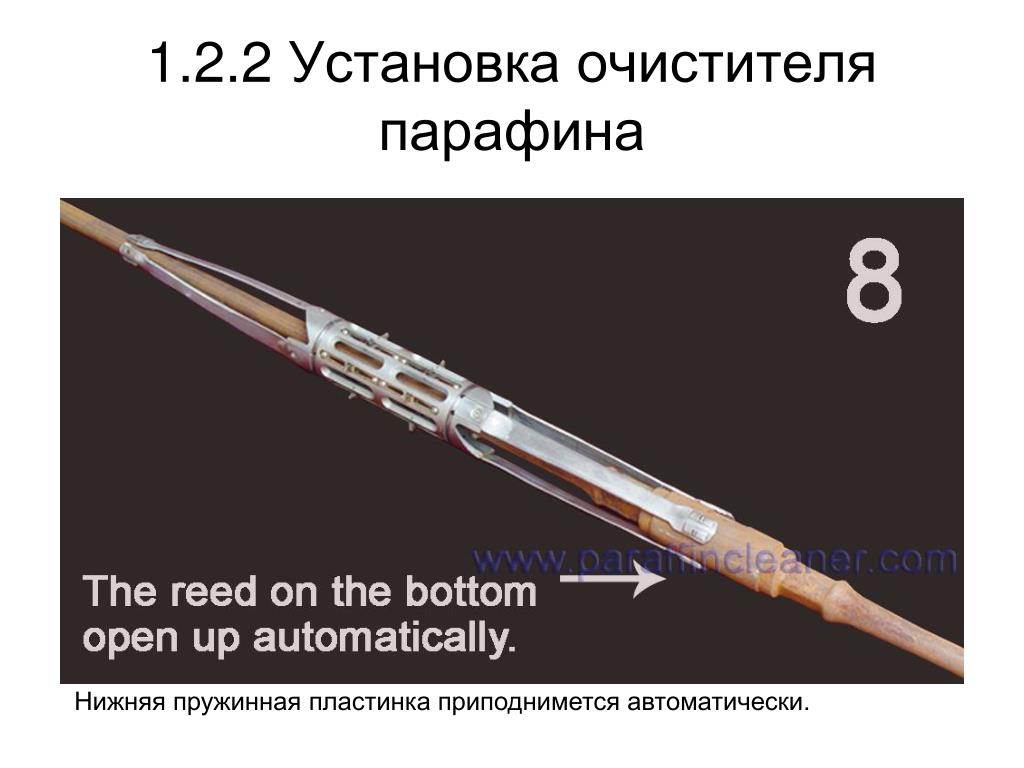

14. 1.2.2 Установка очистителя парафина Нижняя пружинная пластинка приподнимется автоматически.

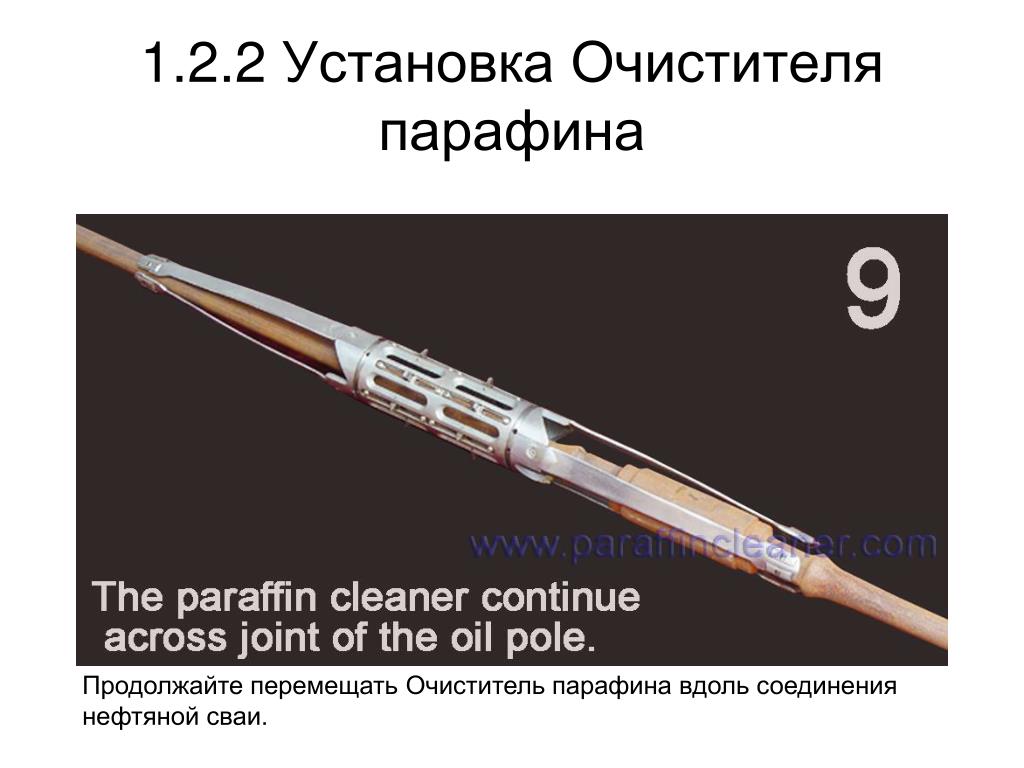

15. 1.2.2 Установка Очистителя парафина Продолжайте перемещать Очиститель парафина вдоль соединения нефтяной сваи.

16. 1.2.2 Установка Очистителя Парафина Очиститель парафина проходит через соединение нефтяной сваи.

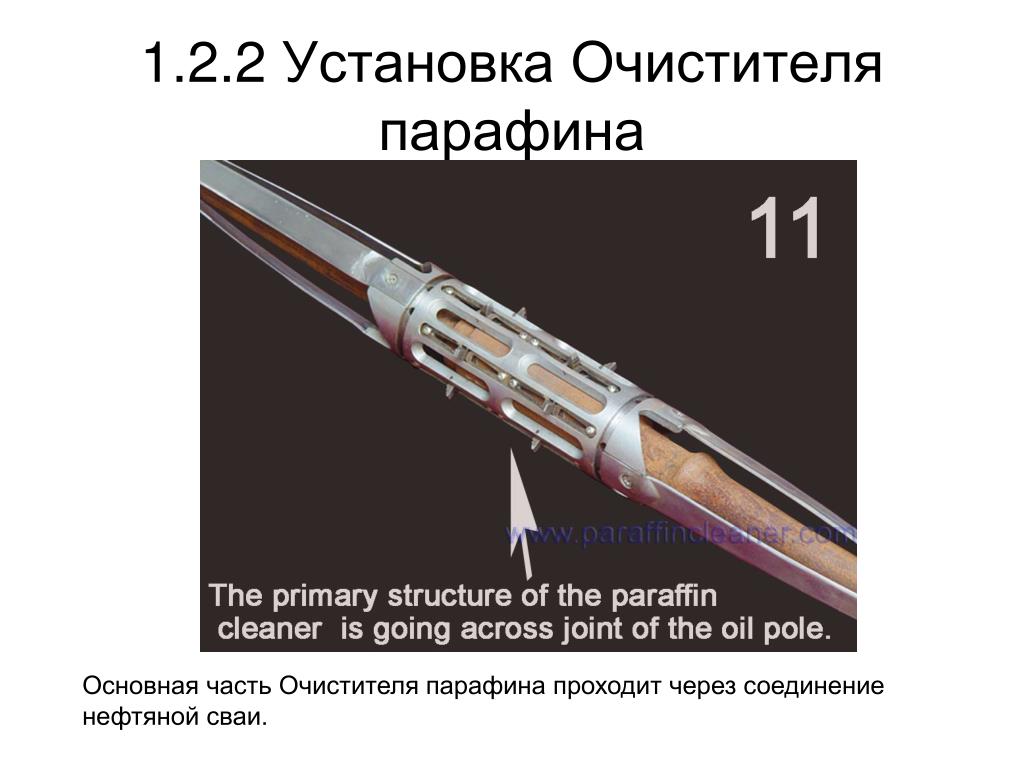

17. 1.2.2 Установка Очистителя парафина Основная часть Очистителя парафина проходит через соединение нефтяной сваи.

18. 1.2.2 Установка очистителя парафина Верхние лепестковые пружинки очистителя парафина открываются и перемещаются вокруг соединения нефтяной сваи.

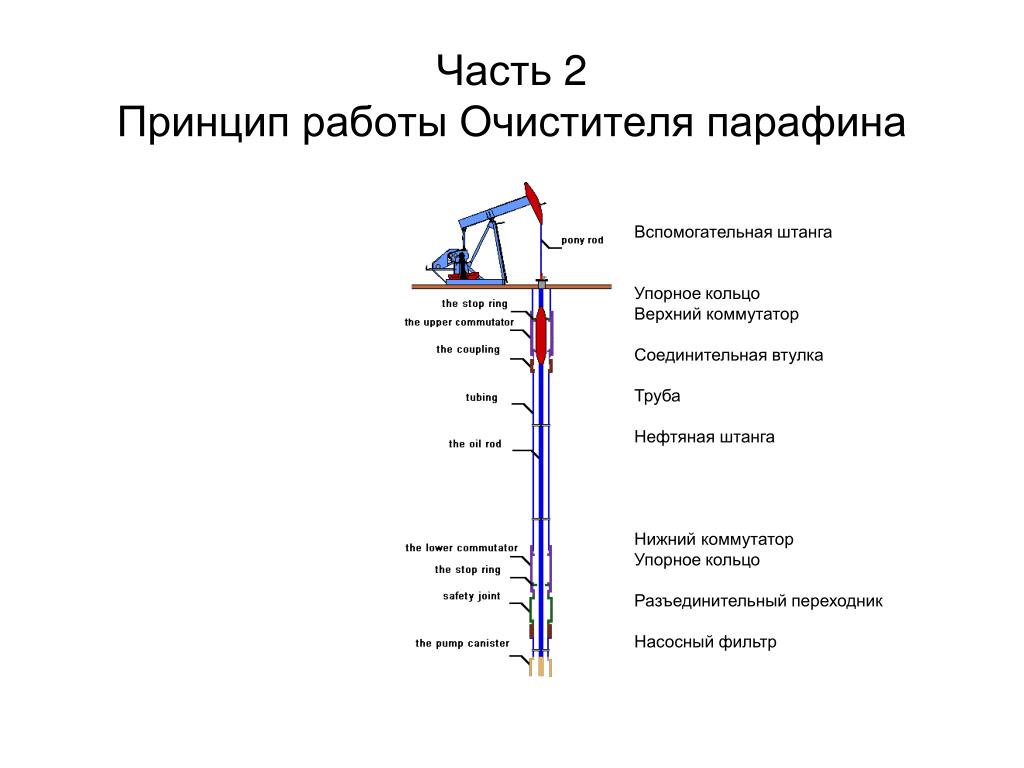

19. Часть 2 Принцип работы Очистителя парафина Вспомогательная штанга Упорное кольцо Верхний коммутатор Соединительная втулка Труба Нефтяная штанга Нижний коммутатор Упорное кольцо Разъединительный переходник Насосный фильтр

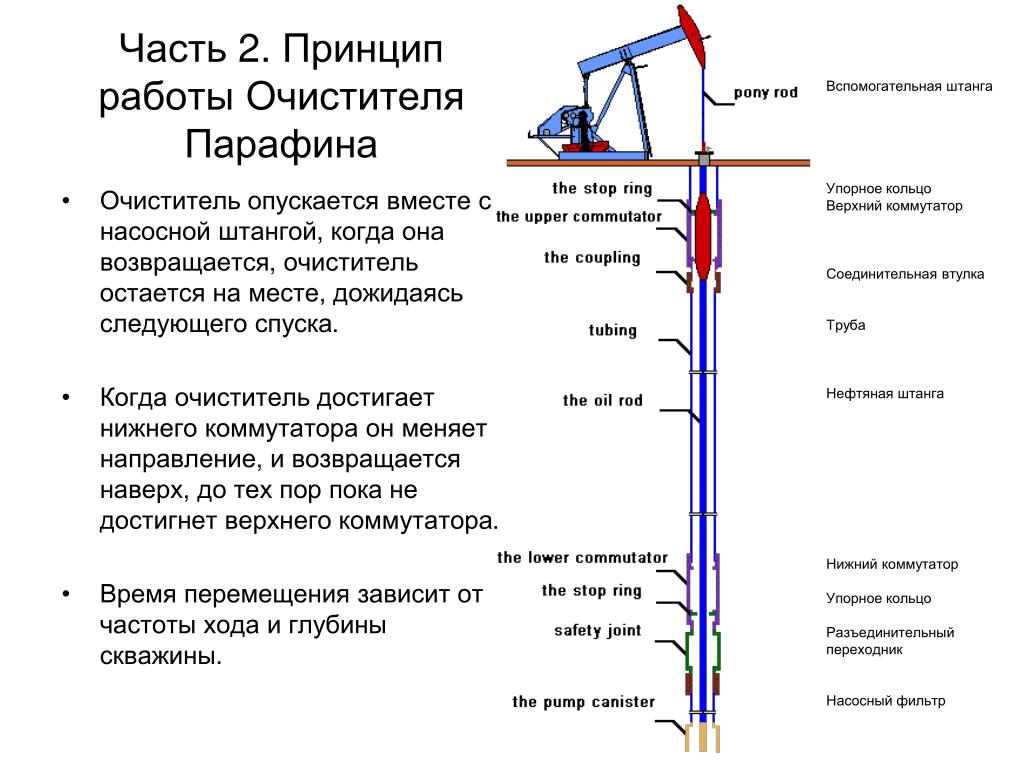

20. Часть 2. Принцип работы Очистителя Парафина Вспомогательная штанга Упорное кольцо Верхний коммутатор Соединительная втулка Труба Нефтяная штанга Нижний коммутатор Упорное кольцо Разъединительный переходник Насосный фильтр • Очиститель опускается вместе с насосной штангой, когда она возвращается, очиститель остается на месте, дожидаясь следующего спуска. • Когда очиститель достигает нижнего коммутатора он меняет направление, и возвращается наверх, до тех пор пока не достигнет верхнего коммутатора. • Время перемещения зависит от частоты хода и глубины скважины.

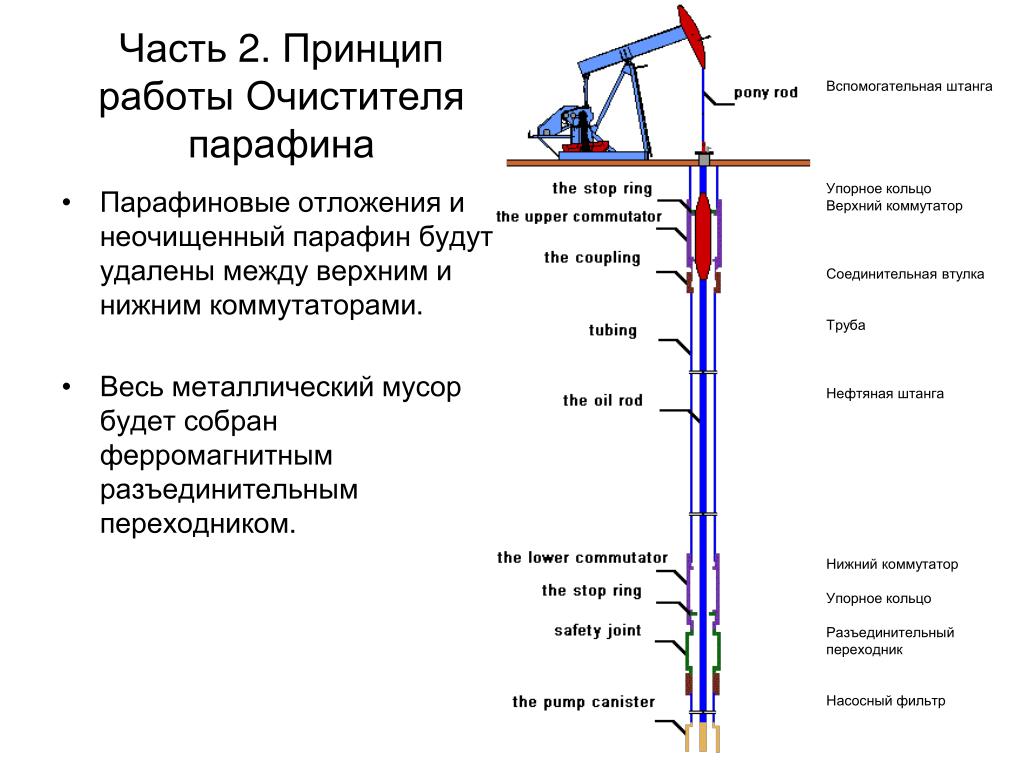

21. Часть 2. Принцип работы Очистителя парафина Вспомогательная штанга Упорное кольцо Верхний коммутатор Соединительная втулка Труба Нефтяная штанга Нижний коммутатор Упорное кольцо Разъединительный переходник Насосный фильтр • Парафиновые отложения и неочищенный парафин будут удалены между верхним и нижним коммутаторами. • Весь металлический мусор будет собран ферромагнитным разъединительным переходником.

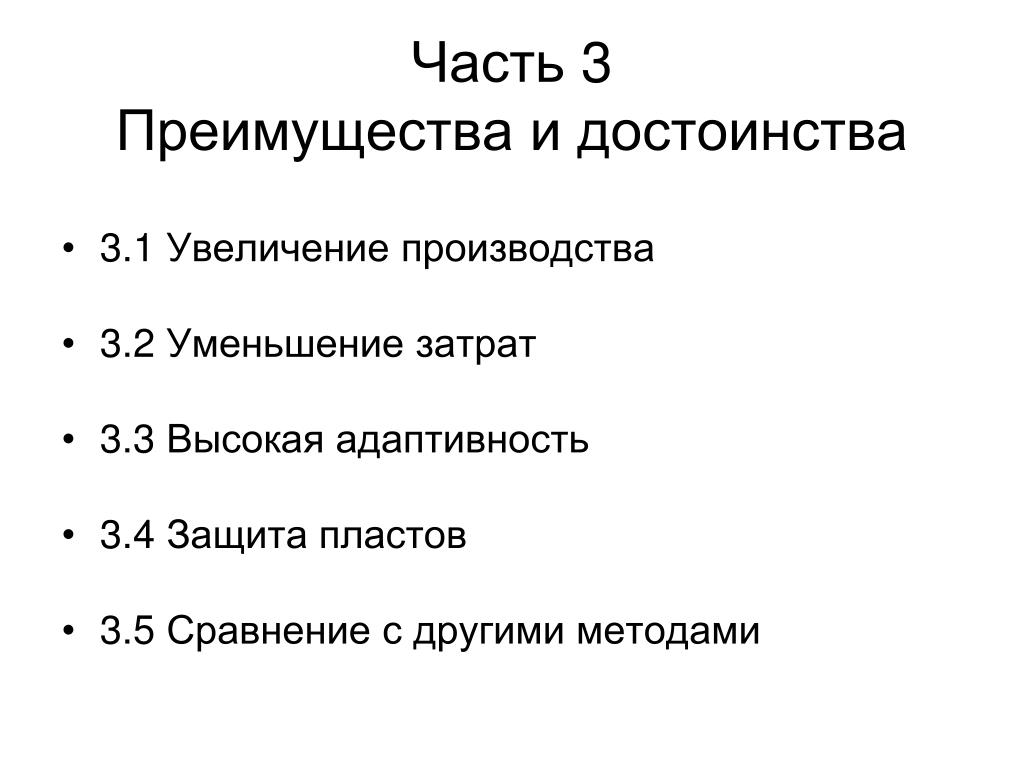

22. Часть 3 Преимущества и достоинства • 3.1 Увеличение производства • 3.2 Уменьшение затрат • 3.3 Высокая адаптивность • 3.4 Защита пластов • 3.5 Сравнение с другими методами

23. 3.1 Увеличение производства Добыча до использования АОП Добыча Добыча периодически уменьшается • Увеличение добычи и сохранения её на высоком уровне за счет уменьшения дней потраченных на очистку от парафиновых отложений. Время очистки Время Добыча после использования АОП Добыча сохраняется на высоком уровне Добыча Время Время очистки Увеличение добычи Желтым выделено – увеличение добычи Добыча Время Время очистки

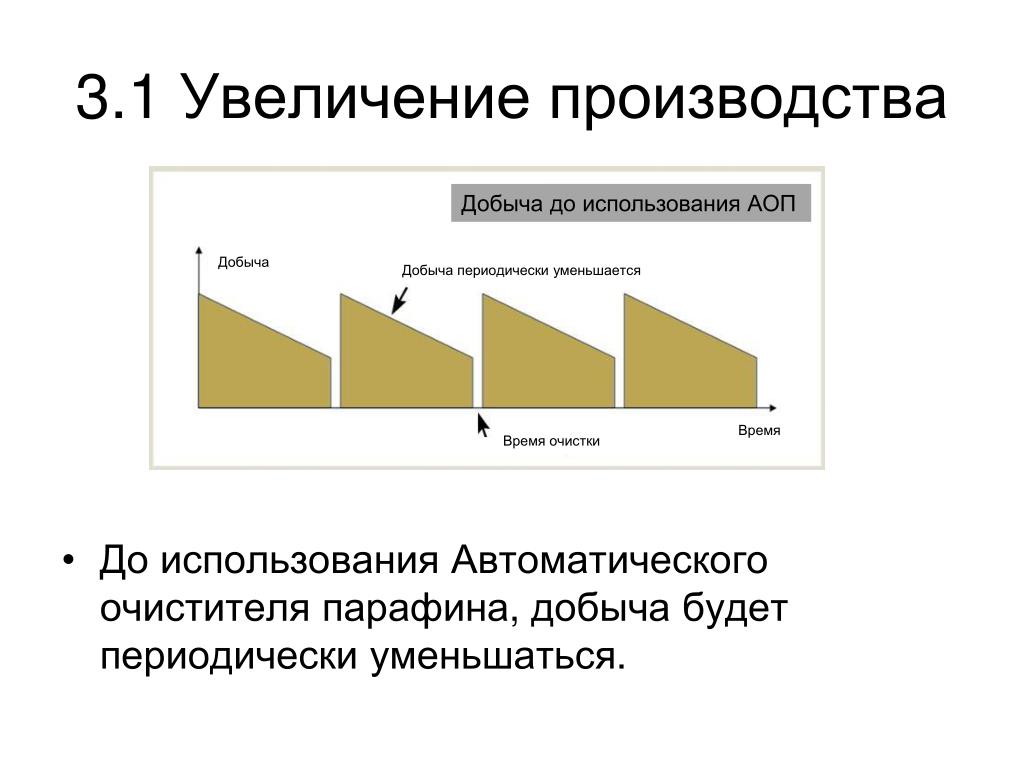

24. 3.1 Увеличение производства Добыча до использования АОП Добыча Добыча периодически уменьшается Время Время очистки • До использования Автоматического очистителя парафина, добыча будет периодически уменьшаться.

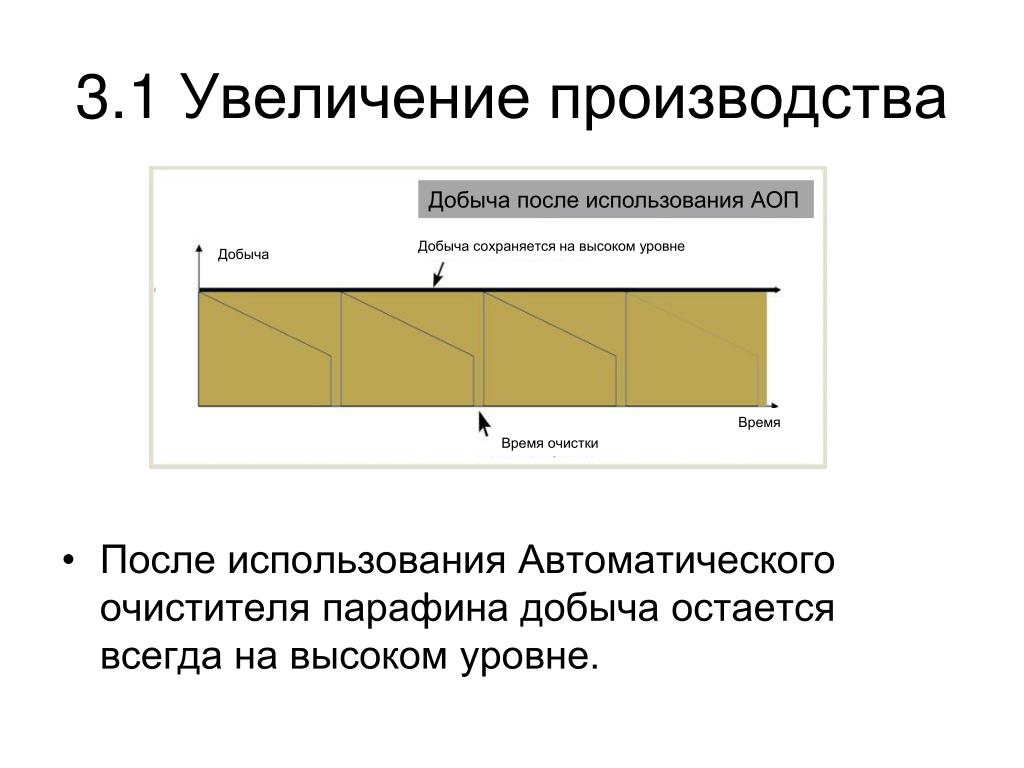

25. 3.1 Увеличение производства Добыча после использования АОП Добыча сохраняется на высоком уровне Добыча Время Время очистки • После использования Автоматического очистителя парафинадобыча остается всегда на высоком уровне.

26. 3.1 Увеличение производства Увеличение добычи Добыча Желтым выделено – увеличение добычи Время Время очистки • Увеличение добычи равно уменьшающейся части плюс добыча в дни, когда проводиться очистка от парафина (обычно это 2 дня).

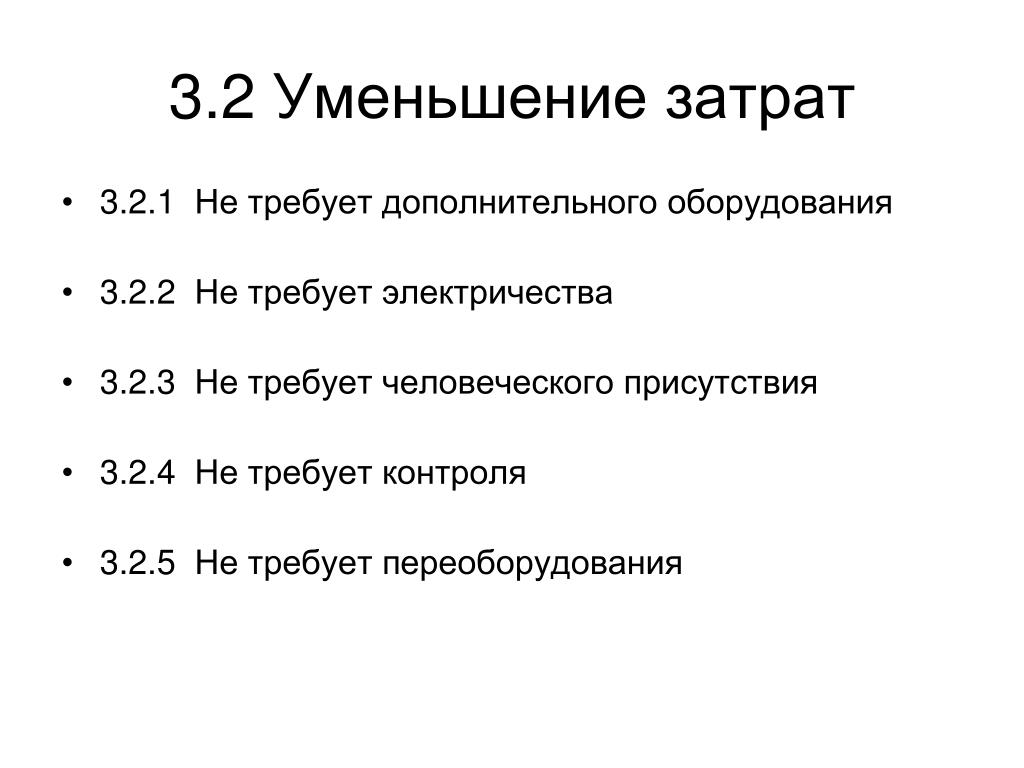

27. 3.2 Уменьшение затрат • 3.2.1 Не требует дополнительного оборудования • 3.2.2 Не требует электричества • 3.2.3 Не требует человеческого присутствия • 3.2.4 Не требует контроля • 3.2.5 Не требует переоборудования

28. 3.2.1 Не требует дополнительного оборудования • Никаких промывочных машин.

29. 3.2.2 Не требует электричества • После использования Очистителя парафина, энергопотребление электронасоса снижается на 6 А.

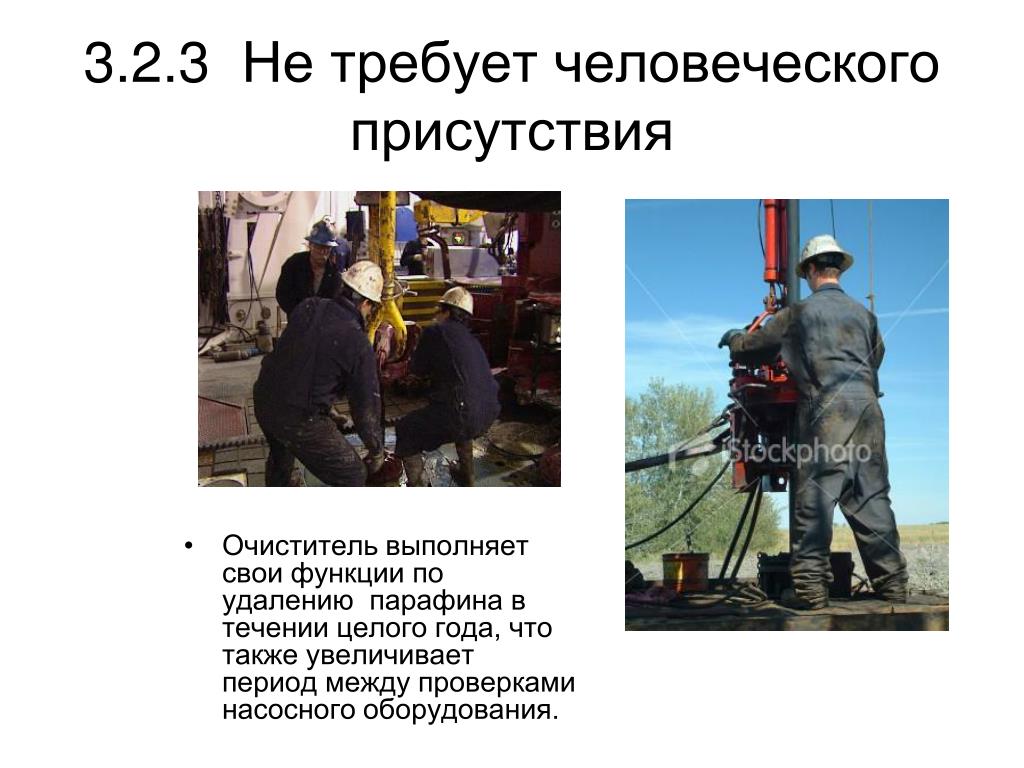

30. 3.2.3 Не требует человеческого присутствия • Очиститель выполняет свои функции по удалению парафина в течении целого года, что также увеличивает период между проверками насосного оборудования.

31. 3.2.4 Не требует контроля • Человеческий фактор – это фактор непостоянства. • Использование Очистителя парафина исключает человеческий фактор.

32. 3.2.5 Не требует переоборудования • Не нужно ничего дополнительно менять – просто установить.

33. 3.3 Высокая адаптивность • 3.3.1 Географическое положение • 3.3.2 Температура • 3.3.3 Глубина насоса

34. 3.3.1 Географическое положение • Не нужно больше ежемесячных и еженедельных проверок и промывочных работ, особенно на ТАКИХ дорогах.

35. 3.3.2 Температура • Низкая температура – это большая проблема в борьбе с парафином. Теперь можно о ней забыть. Очиститель парафина работает даже при минус 40.

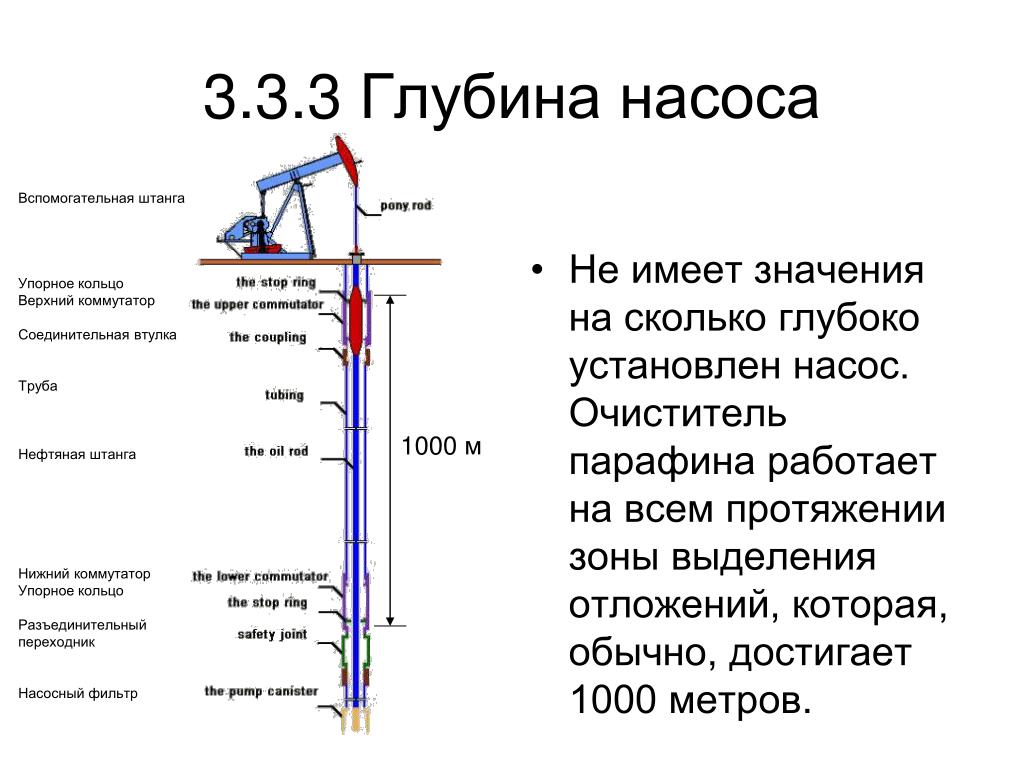

36. 3.3.3 Глубина насоса • Не имеет значения на сколько глубоко установлен насос. Очиститель парафина работает на всем протяжении зоны выделения отложений, которая, обычно, достигает 1000 метров. Вспомогательная штанга Упорное кольцо Верхний коммутатор Соединительная втулка Труба Нефтяная штанга Нижний коммутатор Упорное кольцо Разъединительный переходник Насосный фильтр 1000 м

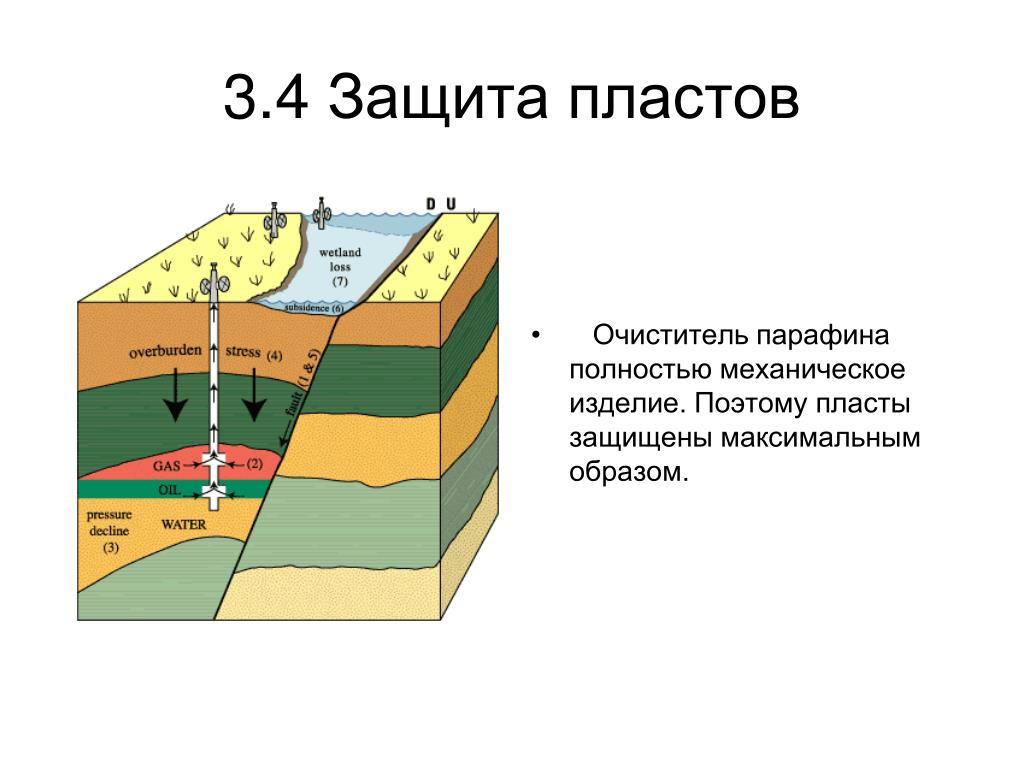

37. 3.4 Защита пластов • Очиститель парафина полностью механическое изделие. Поэтому пласты защищены максимальным образом.

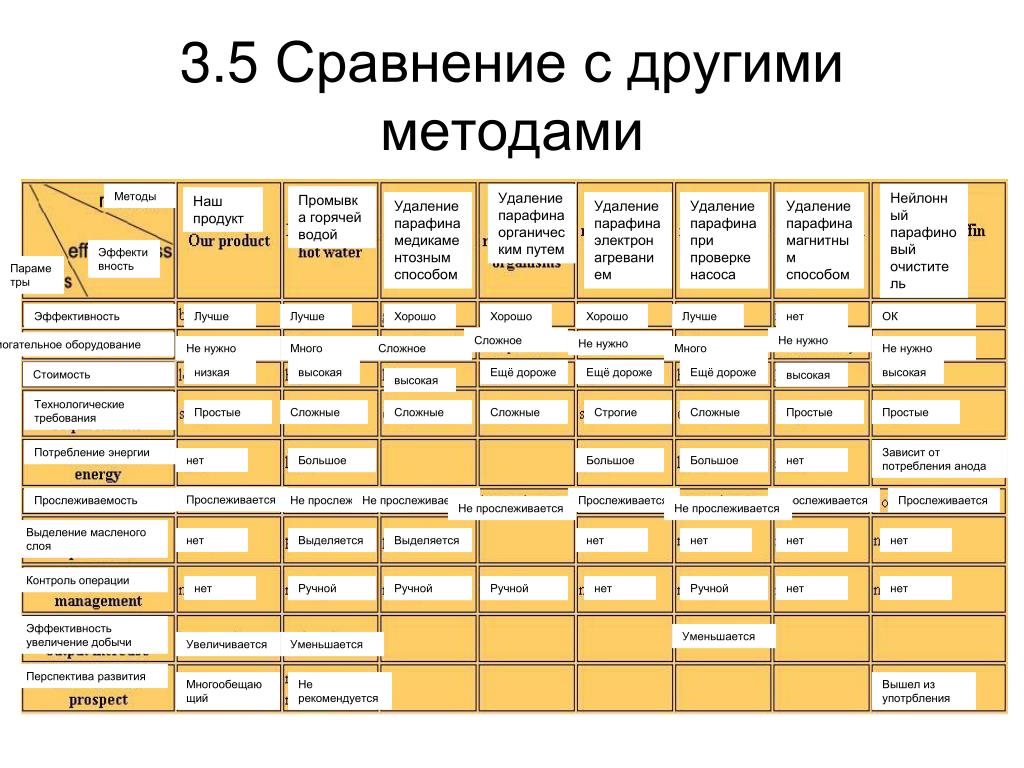

38. 3.5 Сравнение с другими методами Методы Удаление парафина органическим путем Нейлонный парафиновый очиститель Промывка горячей водой Наш продукт Удаление парафина медикаментозным способом Удаление парафина электронагреванием Удаление парафина при проверке насоса Удаление парафина магнитным способом Эффективность Параметры Эффективность Лучше Лучше Хорошо Хорошо Хорошо Лучше нет ОК Сложное Не нужно Не нужно Вспомогательное оборудование Не нужно Много Сложное Много Не нужно низкая высокая Ещё дороже Ещё дороже Ещё дороже высокая Стоимость высокая высокая Технологические требования Простые Сложные Сложные Сложные Строгие Сложные Простые Простые Потребление энергии Зависит от потребления анода нет Большое Большое Большое нет Прослеживается Прослеживаемость Не прослеживается Не прослеживается Прослеживается Прослеживается Прослеживается Не прослеживается Не прослеживается Выделение масленого слоя нет Выделяется Выделяется нет нет нет нет Контроль операции нет Ручной Ручной Ручной нет Ручной нет нет Эффективность увеличение добычи Уменьшается Увеличивается Уменьшается Перспектива развития Многообещающий Не рекомендуется Вышел из употрбления

39. Часть 4. Выгода $4,800 Долларов США 18,660 КВт*ч электроэнергии 2,728 баррелей сырой нефти.

40. 4. Выгода Если ситуация такова: • Дневная добыча падает с 70 до 56 баррелей, • Депарафинизация проходит 12 раз в год, • Промывочная операция стоит 400$. • Расход электроэнергии увеличился на 6 А из за сопротивления парафиновых отложений. • Два оператора смогут закончить свою работу только через 2 дня.

41. 4. Выгода • То, за 1 год: • Стоимость промывки: $4,800 • 12 раз x $400 за раз = $4,800 • Сохранение электроэнергии: 18,660 КВт*ч • 6A x 380В x 24 часа x (365 - 2 x 12) дней = 18,660 КВт*ч • Общее увеличение добычи: 4,408 баррелей • 1,680 + 2,728 = 4,408 баррелей • Увеличение добычи от промывочных работ: • 70 баррелей задень x 2 дня x 12 раз = 1,680 баррелей • Более того, Очиститель парафина сохранит уровень добычи на высокой отметке, а не будет каждый раз снижаться до 56 баррелей. Таким образом добавляем дополнительных 2728 баррелей в год: • [70-(70 + 56)/2] баррелей x (365 - 2 x 12) дней = 2,728 баррелей

42. Часть 5. Установка АОП в Казахстане • Очиститель парафина установлен в Актау.

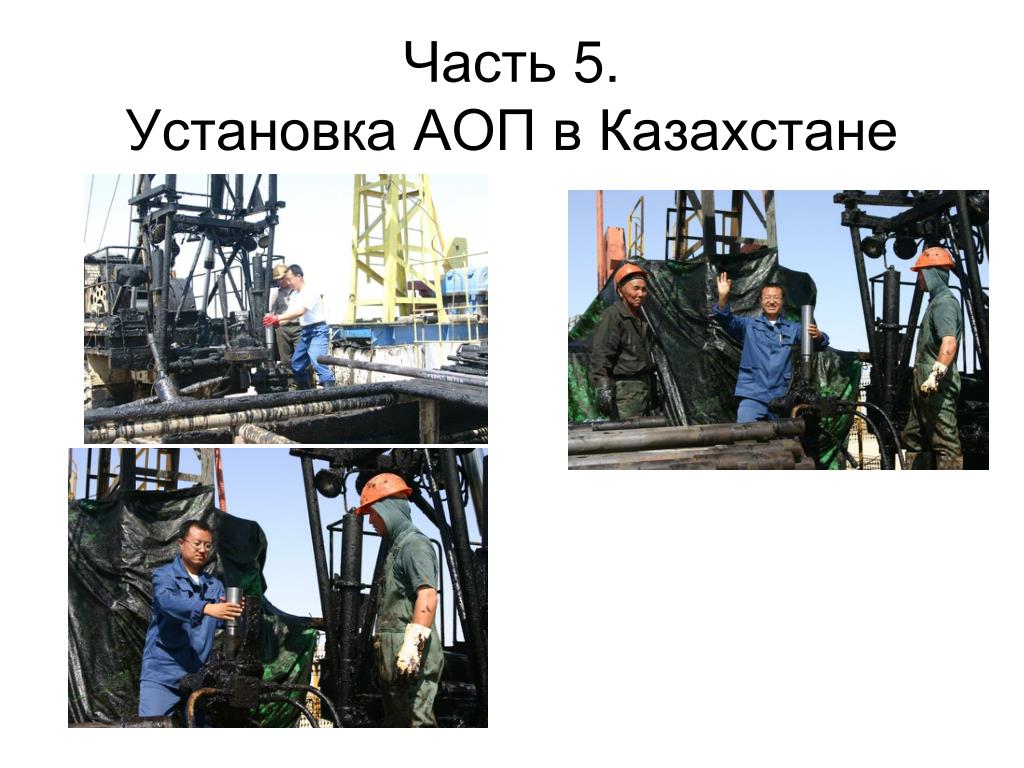

43. Часть 5. Установка АОП в Казахстане
