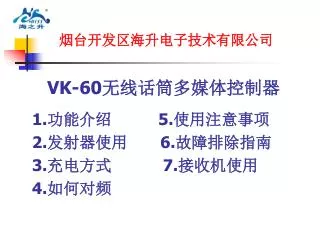

  1. 烟台开发区海升电子技术有限公司 VK-60无线话筒多媒体控制器 1.功能介绍 5.使用注意事项 2.发射器使用 6.故障排除指南 3.充电方式 7.接收机使用 4.如何对频

  2. 一、无线话筒VK-60功能介绍： • VK-60无线话筒多媒体控制器是我公司精心研发生产具有国家专利的一款教学扩声产品。 一、功能三合一： 1、数字无线麦克风功能 2、电子激光教鞭功能 3、无线翻页器功能

  3. 二、VK-60无线发射器使用介绍：

  4. 三、充电方式 发射机内置充电锂电池。充电方式有： A、座式充电 B、可以用计算机等任意标准USB口充电。 充电时间：充电满的时间大约要3.5小时。使用时间：充满电大约可以使用7-8小时。

  5. 四、如何对频 正常使用时发射机和接收机频率是对应的，打开发射机就可以使用，如果发射机要拿到其它教室使用，需要对一下频点，对频过程：打开发射机，按住“VOL-“按键3-5秒钟，松开，看到发射机上蓝色指示灯闪烁，将发射机放在离接收机1米范围内，发射机频率将自动与接收机匹配，大约需要5秒钟左右，对频成功后发射机蓝色工作指示灯常亮，接收机工作指示灯常亮，即可正常工作。 对频需要在开机1分钟内完成，开启发射机一分钟后，发射机自动关闭对频显示屏，如果打开发射机在1分钟内没有完成对频，只能关闭发射机，再开启，重新对频。

  6. 五、使用注意事项 1、不要摔碰发射机，发射机不得进水。 2、本产品具有产生激光束的功能，切勿将激光束直射眼睛，以免损伤。不可将本产品给小孩当玩具。 3、如使用钢制讲台接收机天线应该放置在讲台外部，使用木质讲台接收机天线应该尽量向上放置，靠近桌面，周围无金属阻挡的部位。 4、晚上不用时间必须关闭电源。 5、如果机器发生故障，请联系本厂的维修服务中心 。

  7. 六、故障排除指南 1、如何检测电池工作状态？ 充电时此指示灯为红色、充电满为绿色、电量低指示灯是黄色。 2、接收机与电脑USB口相连后，无法进行翻页器操作或者是电脑无法识别？ 请确认电脑的USB接口是否能正常工作，并尝试其它USB接口或其它电脑。如在其他电脑上可以正常使用，说明此电脑硬件或操作系统有故障，备份数据，重新安装操作系统。 3、讲话没有声音 （1）如蓝色指示灯闪烁，说明对频不成功，请从新开机对频。 （2）如蓝色指示灯不亮，电源开关未开或电池无电。 4、靠近发射机拾音区讲话时出现变音、破音 请不要过分靠近发射机拾音区大声讲话，讲话时的吐气会造成变音、破音，应该离开话筒拾音区大约5厘米左右。

  8. VK－60接收机使用介绍

  9. 1、部件介绍： （1）对频指示灯：显示对频状态，开机后闪烁，与发射机对频成功后指示灯常亮。 （2）频道按键“-”: 频道调整减少 （3）频道按键“+”: 频道调整增加 （4）供电方式：通过USB方式为接收机供电 （5）线路输入（LINE IN）:独立音频3.5输入，可连接任何声源（电脑音频输出端口， MP3 音频输出端口,VCD等音频输出端口） （6）线路输出（LINE OUT）:音频信号输出，连接功放的音频线路输入，或连接有源音箱的线路输入。 （7）MIC 输出: 麦克信号输出，连接功放麦克输入插口。

  10. 2、连接方式及使用方法

  11. 2.1连线方法 将接收机通过USB延长线连接到电脑USB端口上，通过USB给接收机供电，用一根两头都是3.5头的线缆，一端连接到电脑音频输出上，另一端连接到接收机的LINEIN(线路输入)上，再用一根3.5头对莲花头的线缆，一端3.5头连接到接收机的LINEOUT(线路输出)上，另一端莲花头连接到有源音箱上，即可以进行电脑音频信号的播放，又可实现无线话筒的扩声，同时用一根两头都是3.5头的线缆，一端连接到接收机的MIC OUT(麦克风输出)另一端连接在计算机的麦克风输入口上，可以进行录音或网络传输互动教学。 调整有源音箱后部的音量“MASTER”旋钮，使老师用无线话筒的扩音音量达到合适，再调节电脑音量使电脑音频素材的播放声音大小合适。

  12. 烟台开发区海升电子技术有限公司 • 愿为您竭诚服务 • 请多提宝贵意见! • 电话：0535-6374670、6934368 欢迎使用海升公司的产品
