Перерізи многогранників

Методичний посібник з геометрії для 11-го класу

Підготувала: Цупко Г.М.,

вчитель математики

Черешенської ЗОШ-інтернату

Коропського р-ну

Чернігівської обл.

Конкурс «Використання ІКТ у навчально-виховному процесі».


Зміст

  • Загальні положення

  • Метод сліду

  • Метод внутрішнього проектування

  • Практикум 1 (метод сліду)

  • Практикум 2 (метод внутрішнього проектування)

Черешеньки-2012

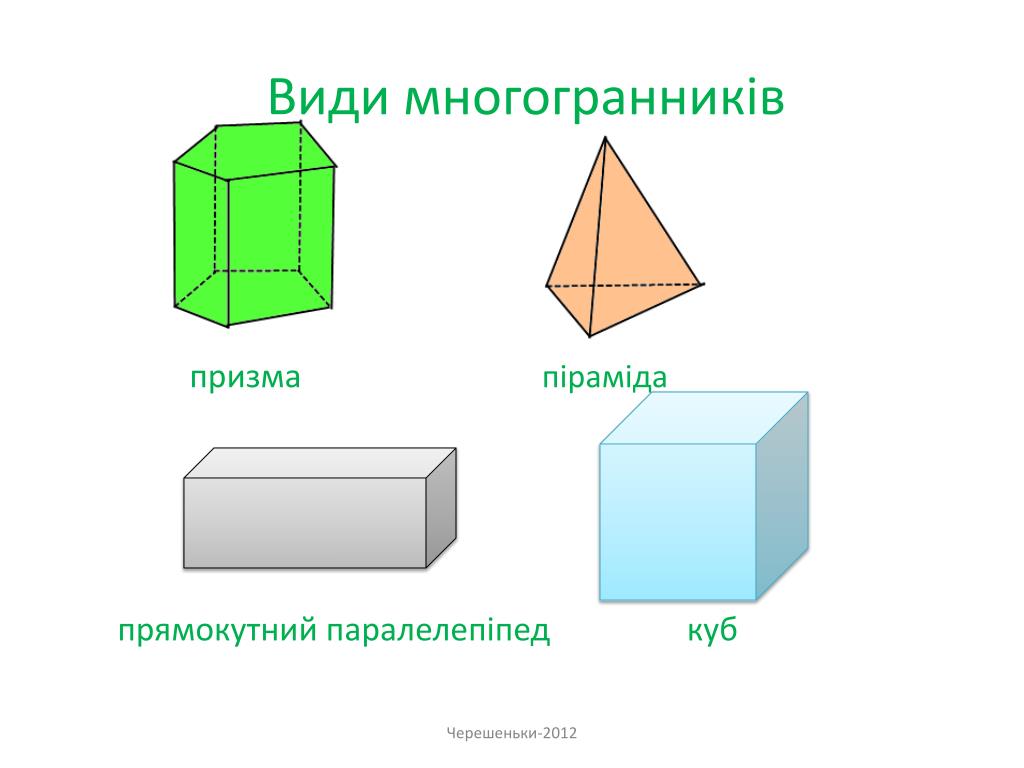

Види многогранниківпризма піраміда прямокутний паралелепіпед куб

Черешеньки-2012


Геометричні поняття:Точка – вершинаПряма – ребро Площина - грань

вершина

грань

ребро

Черешеньки-2012


Твердження 1:Якщо дві точки прямої належать площині, то івся пряма належить площині

Черешеньки-2012


Твердження 2:Якщо дві паралельні площини перетинаються третьою, толінії їх перетину паралельні

Черешеньки-2012


Метод сліду

Черешеньки-2012

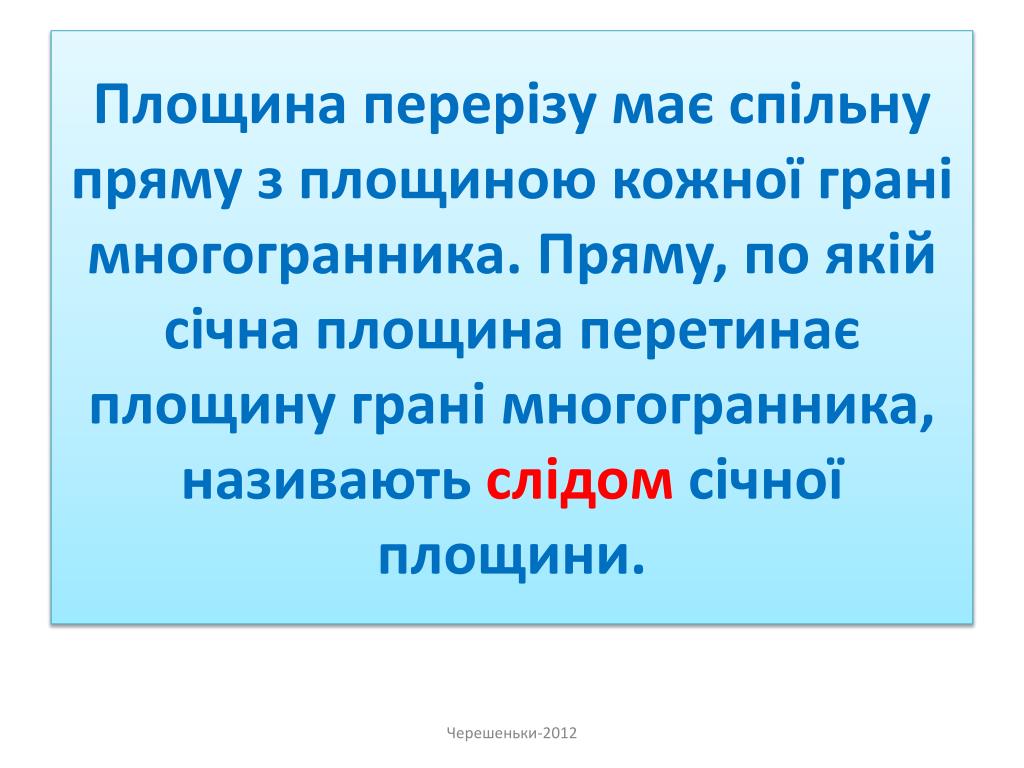

Площина перерізу має спільну пряму з площиною кожної грані многогранника. Пряму, по якій січна площина перетинає площину грані многогранника, називають слідом січної площини.

Черешеньки-2012


Метод сліду пряму з площиною кожної грані многогранника. Пряму, по якій січна площина перетинає площину грані многогранника, називають

Повтороити

Черешеньки-2012


Метод внутрішнього проектування пряму з площиною кожної грані многогранника. Пряму, по якій січна площина перетинає площину грані многогранника, називають

Черешеньки-2012


M n p

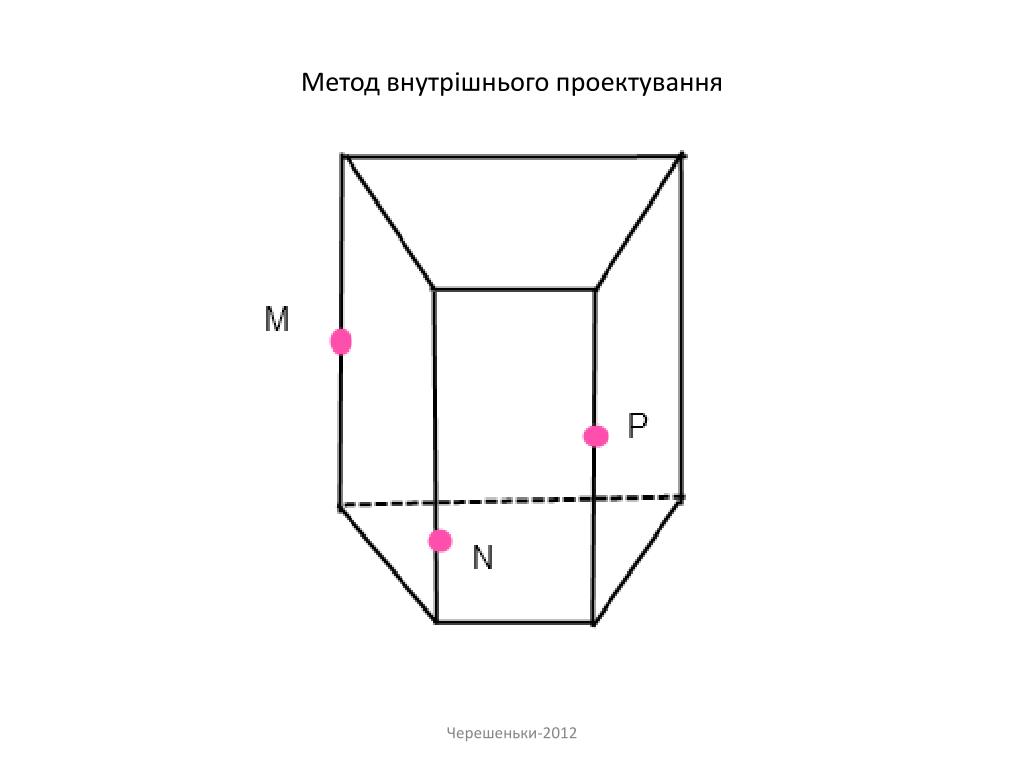

Побудувати переріз чотирикутної призми площиною, яка проходить через точки M,N,P, які належать її бічним ребрам

Черешеньки-2012


Метод внутрішнього проектування призми площиною, яка проходить через точки

Черешеньки-2012


Проектуються дані точки на площину основи, в площині основи будується чотирикутник, у якого-три вершини-проекції даних точок, а четверта-одна із вершин основи

Черешеньки-2012


ллл площину основи, в площині основи будується чотирикутник, у якого-три вершини-проекції даних точок, а четверта-одна із вершин основи

A

D

B

C

Черешеньки-2012

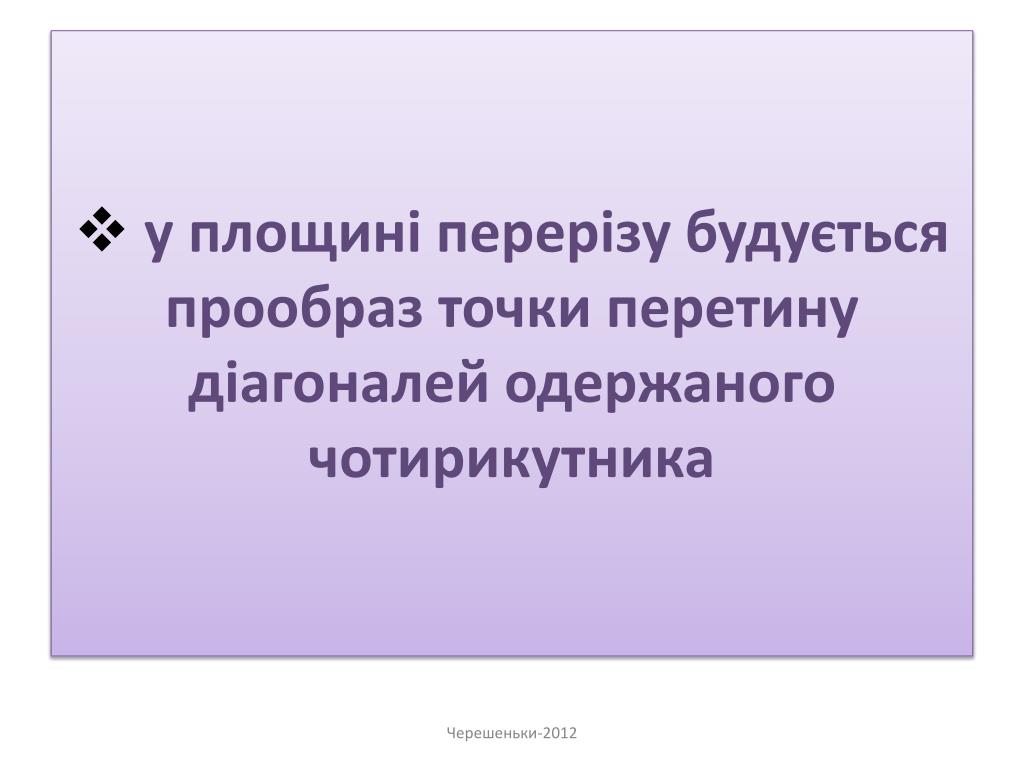

у площині перерізу будується прообраз точки перетину діагоналей одержаного чотирикутника

Черешеньки-2012


mm прообраз точки перетину діагоналей одержаного чотирикутника

O1

X

D

A

O

B

C

Черешеньки-2012

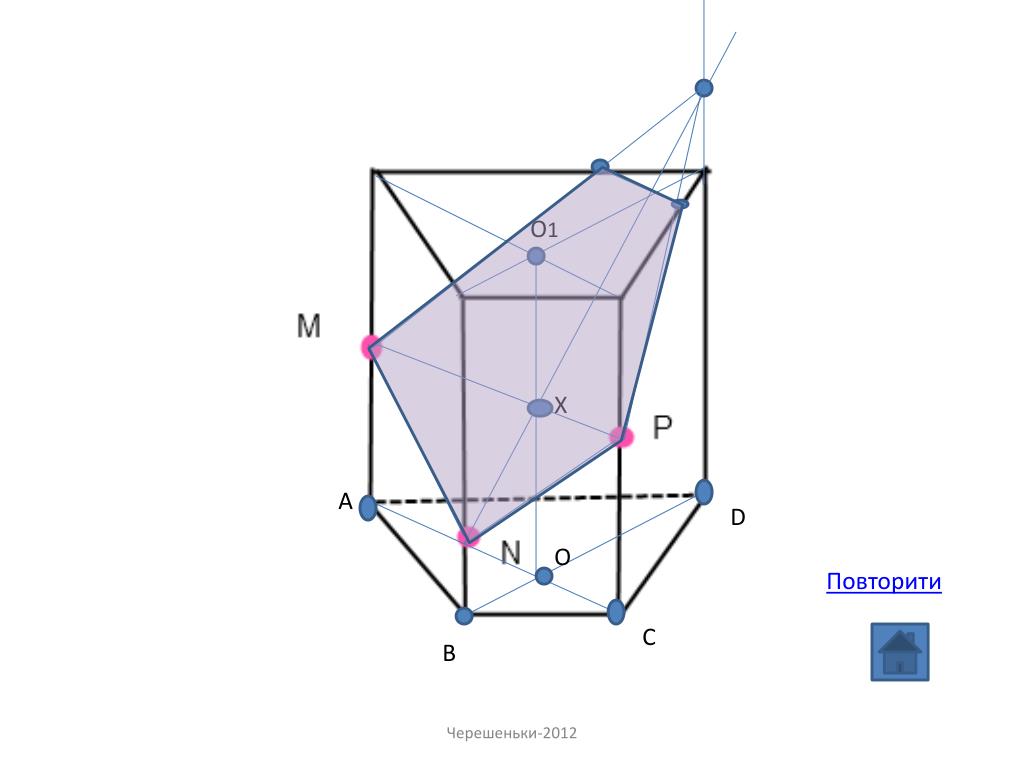

будуються точки перетину січної площини з ребрами

Черешеньки-2012


,, площини з ребрами

O1

X

A

D

O

Повторити

C

B

Черешеньки-2012


Практикум 1 (Метод сліду) площини з ребрамиПобудувати переріз куба площиною, яка проходить через дані точки: а) б) в)

Черешеньки-2012

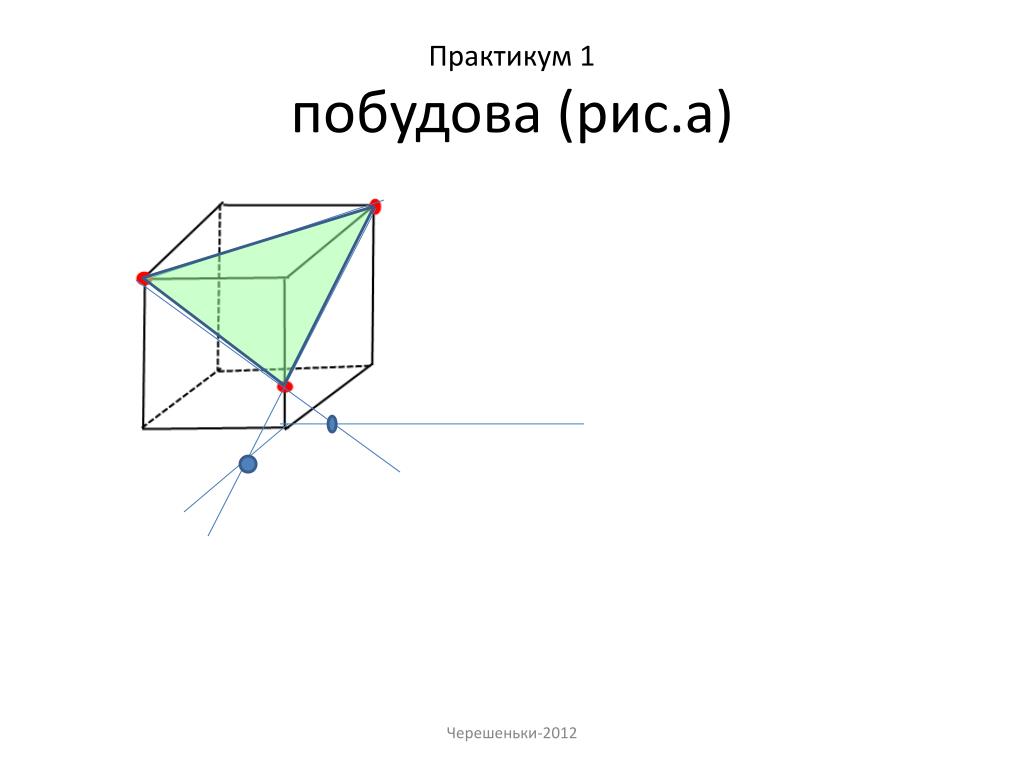

Практикум 1 площини з ребрамипобудова (рис.а)

Черешеньки-2012

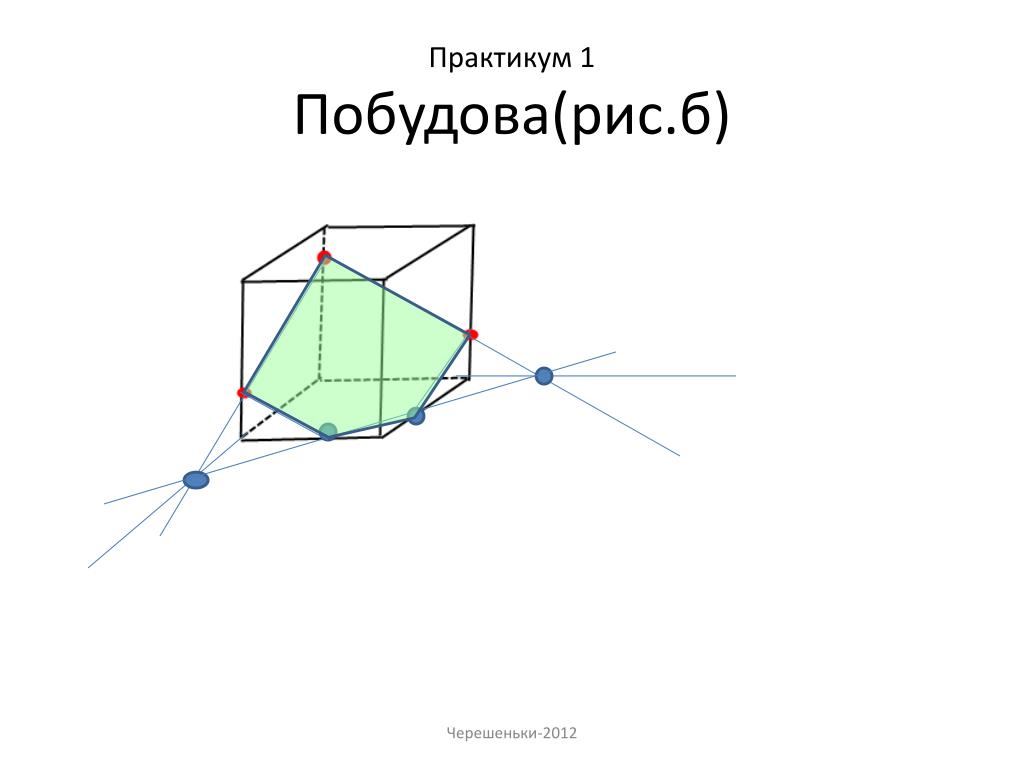

Практикум 1 площини з ребрамиПобудова(рис.б)

Черешеньки-2012


Практикум 1 площини з ребрамиПобудова (рис.в)

Черешеньки-2012

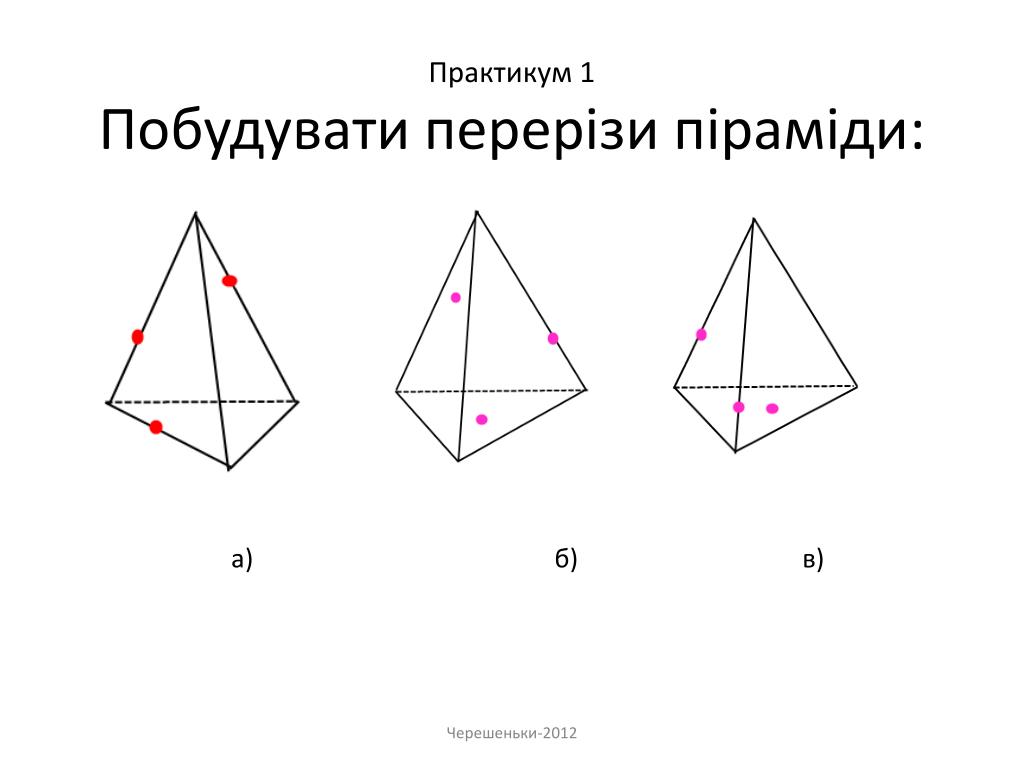

Практикум 1 площини з ребрамиПобудувати перерізи піраміди:a) б) в)

Черешеньки-2012


Практикум 1 площини з ребрамиПобудова (рис.а)

Черешеньки-2012

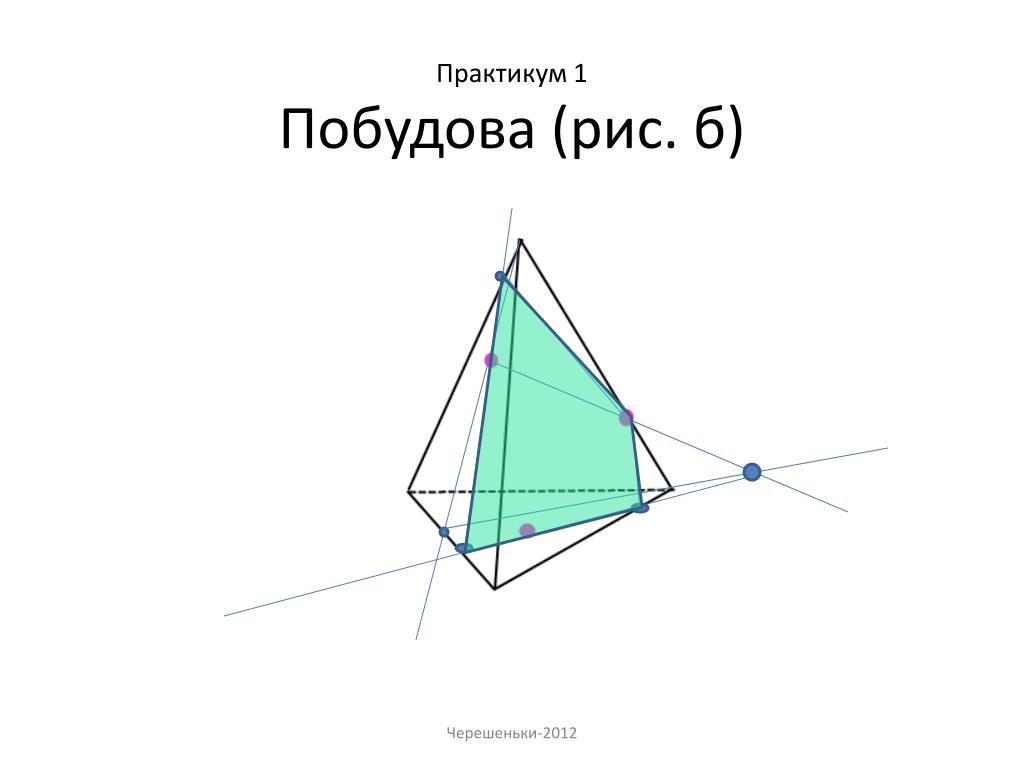

Практикум 1 площини з ребрамиПобудова (рис. б)

Черешеньки-2012


Практикум 1 площини з ребрамиПобудова (рис. в)

Черешеньки-2012

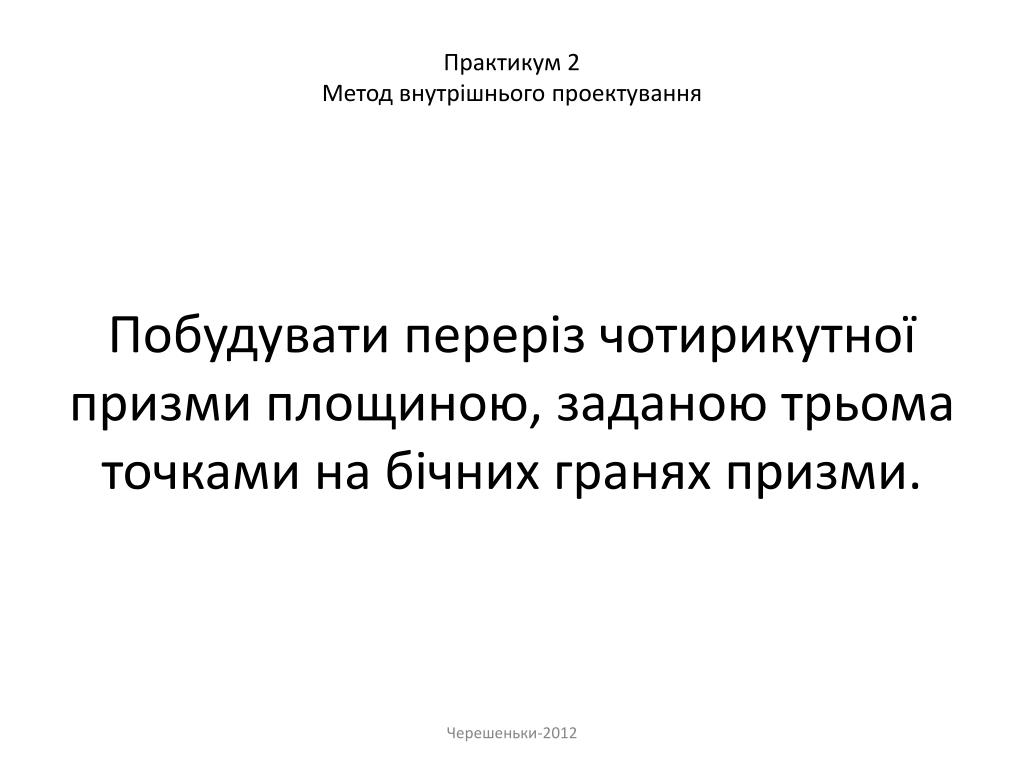

Практикум 2 площини з ребрамиМетод внутрішнього проектуванняПобудувати переріз чотирикутної призми площиною, заданою трьома точками на бічних гранях призми.

Черешеньки-2012


ьь площини з ребрами

Метод внутрішнього проектування

Черешеньки-2012

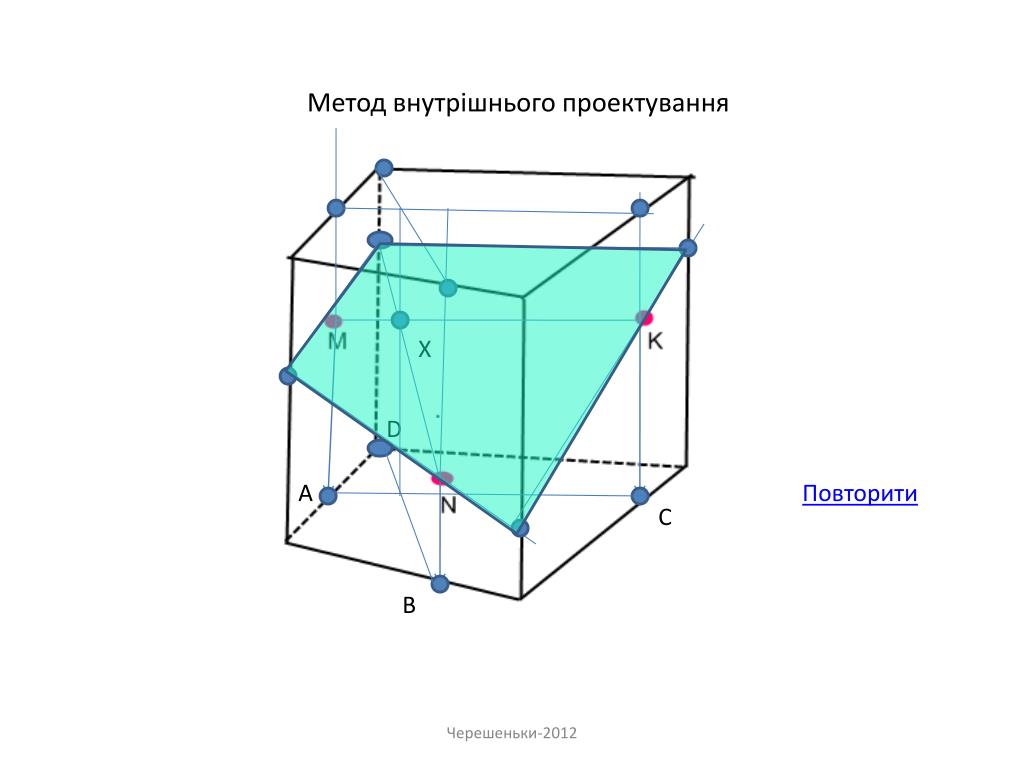

Метод внутрішнього проектування

X

D

A

Повторити

C

B

Черешеньки-2012


Практикум 2 (Метод внутрішнього проектування)Точки K,L,M лежать на різних гранях довільної чотирикутної призми. Побудуйте переріз призми площиною KLM.

Черешеньки-2012



Метод внутрішнього проектування

X

Повторити

C

A

D

B

Черешеньки-2012
