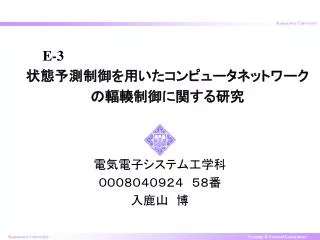

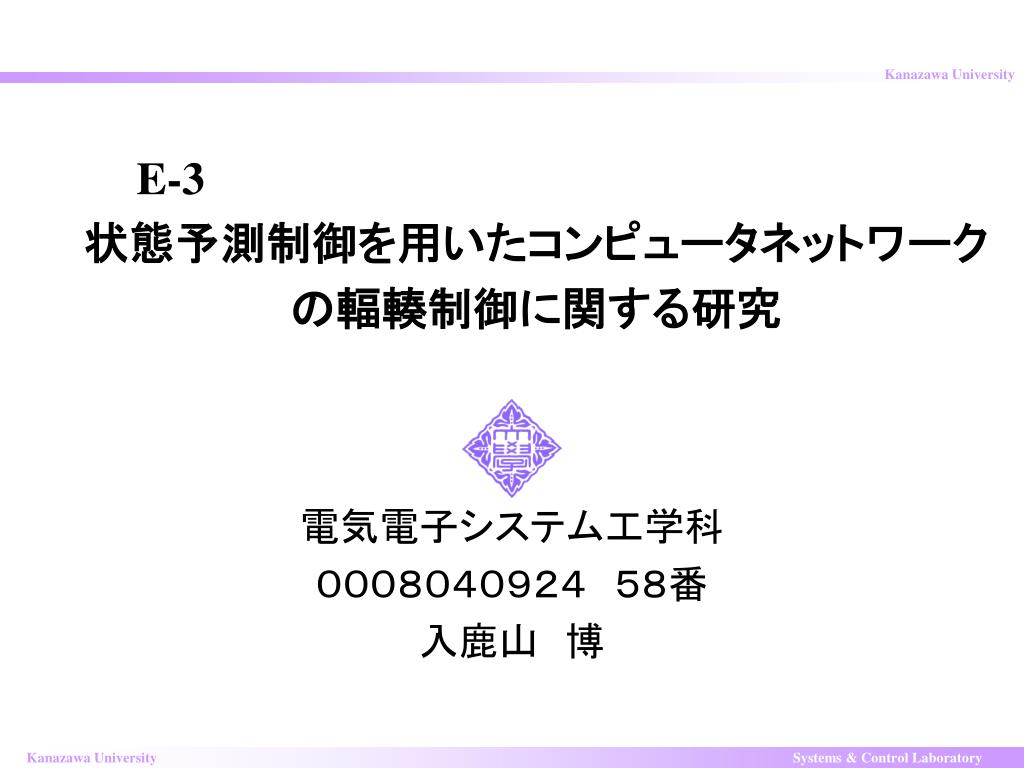

E-3 状態予測制御を用いたコンピュータネットワークの輻輳制御に関する研究 電気電子システム工学科 0008040924 58番 入鹿山 博

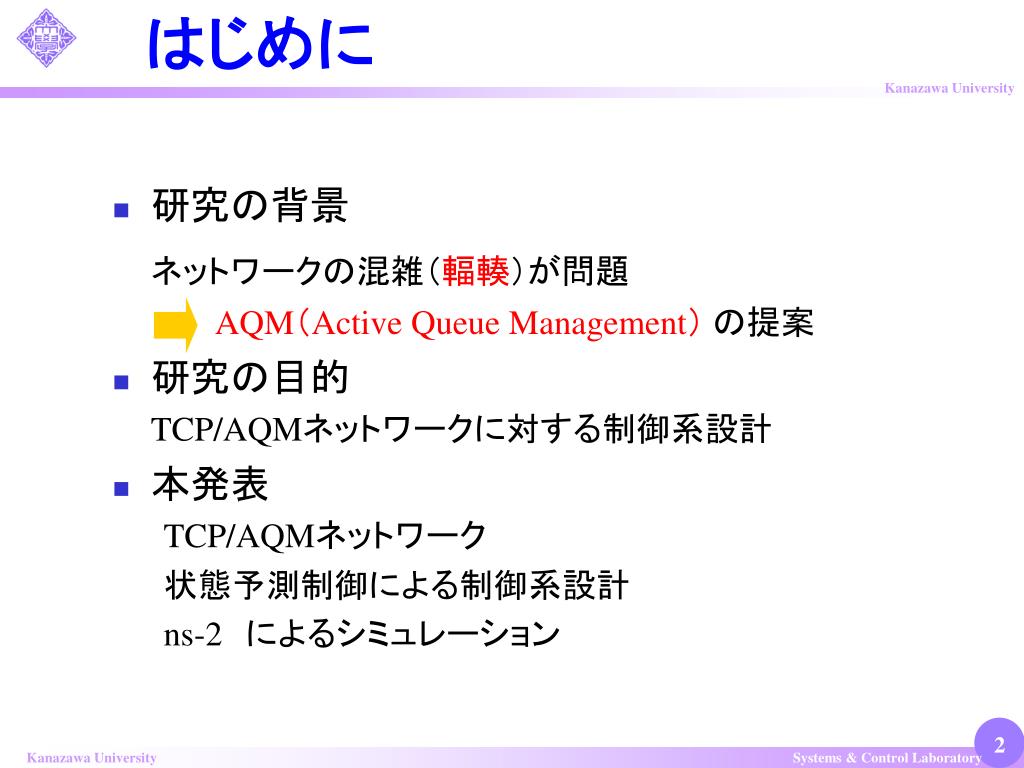

はじめに • 研究の背景 • ネットワークの混雑(輻輳)が問題 • AQM(Active Queue Management)の提案 • 研究の目的 • TCP/AQMネットワークに対する制御系設計 • 本発表 • TCP/AQMネットワーク • 状態予測制御による制御系設計 • ns-2によるシミュレーション

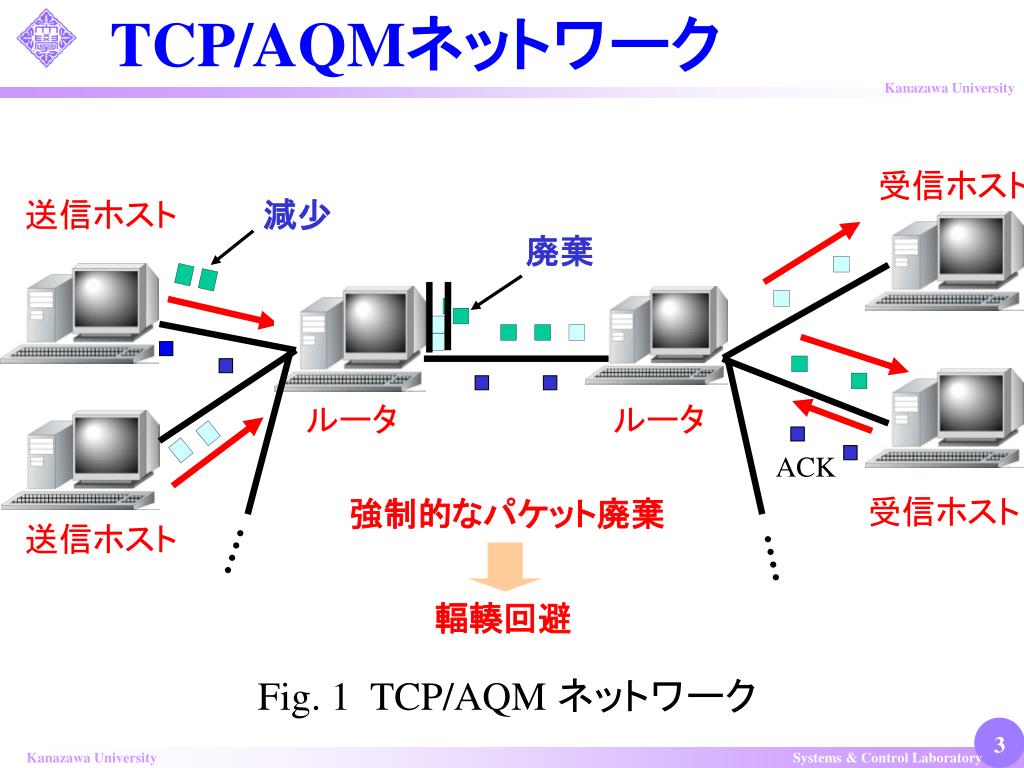

TCP/AQMネットワーク 減少 廃棄 強制的なパケット廃棄 輻輳回避 受信ホスト 送信ホスト ルータ ルータ ACK 受信ホスト 送信ホスト Fig. 1 TCP/AQM ネットワーク

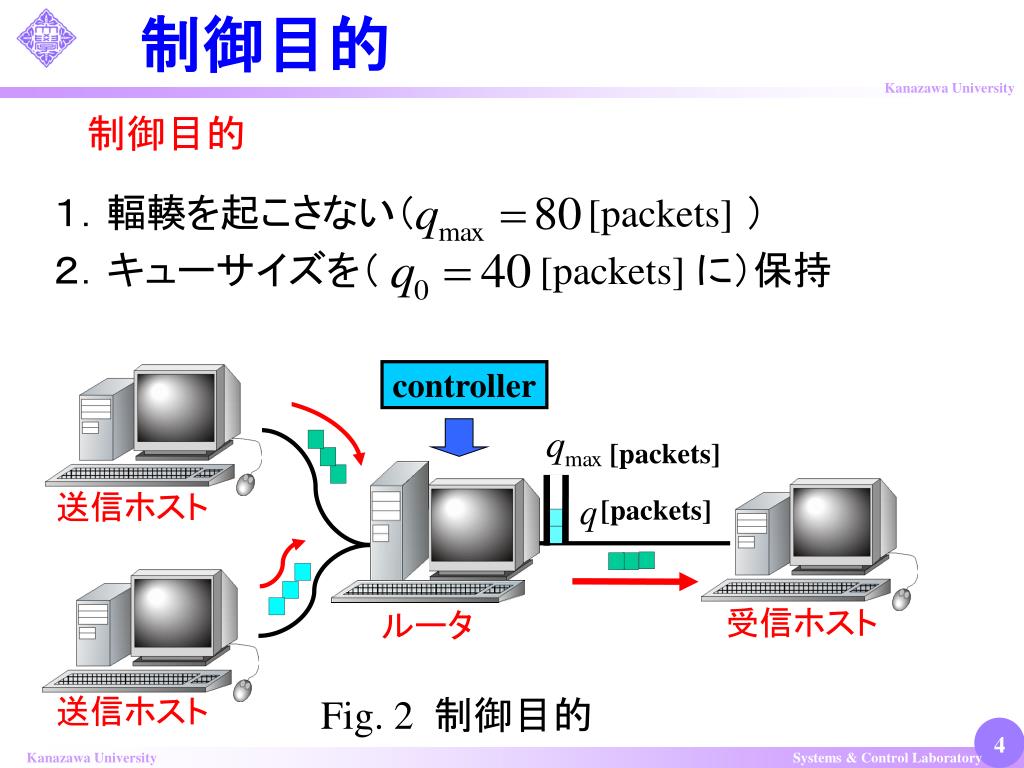

制御目的 controller [packets] 制御目的 1.輻輳を起こさない( [packets]) 2.キューサイズを( [packets] に)保持 送信ホスト [packets] 受信ホスト ルータ 送信ホスト Fig. 2 制御目的

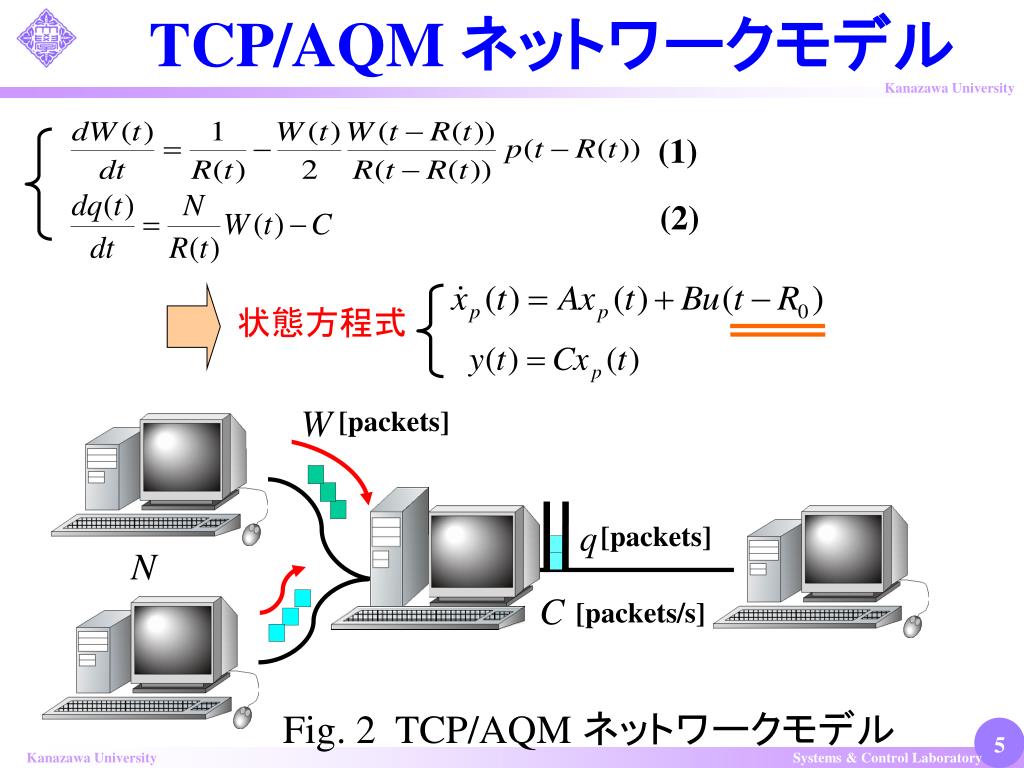

TCP/AQM ネットワークモデル (1) (2) [packets] 状態方程式 [packets] [packets/s] Fig. 2 TCP/AQM ネットワークモデル

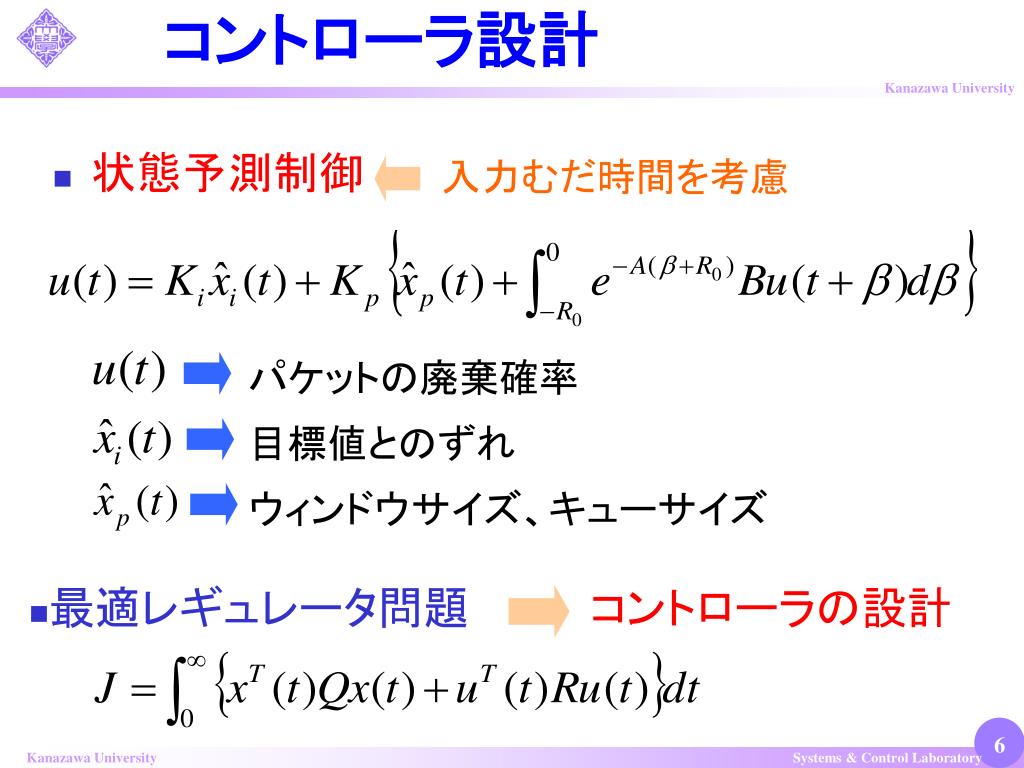

コントローラ設計 入力むだ時間を考慮 パケットの廃棄確率 目標値とのずれ • 最適レギュレータ問題 コントローラの設計 ウィンドウサイズ、キューサイズ • 状態予測制御

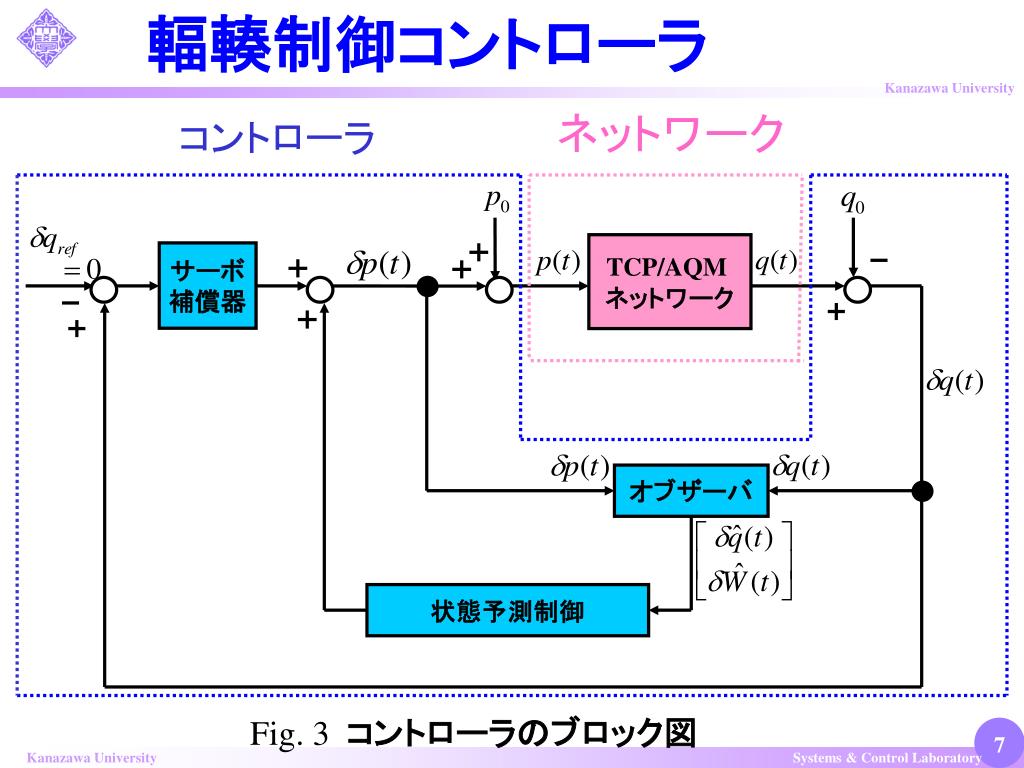

輻輳制御コントローラ コントローラ ネットワーク TCP/AQM ネットワーク サーボ 補償器 オブザーバ 状態予測制御 Fig. 3 コントローラのブロック図

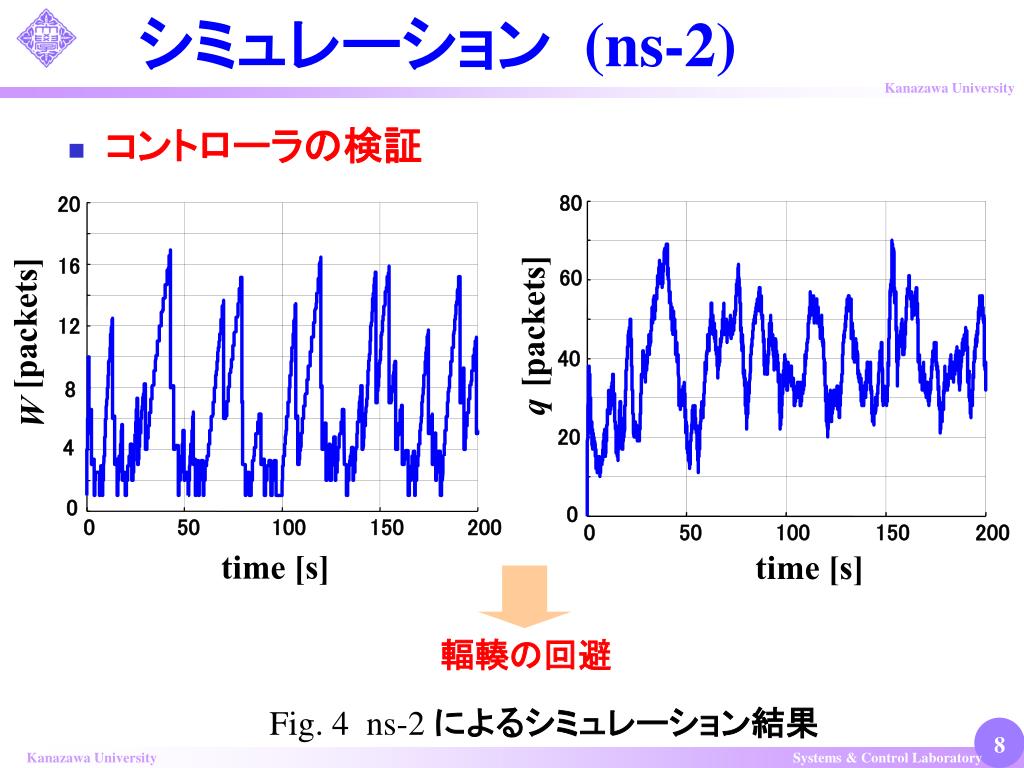

シミュレーション (ns-2) 輻輳の回避 • コントローラの検証 80 20 16 60 [packets] [packets] 12 40 8 q W 20 4 0 0 0 50 100 150 200 0 50 100 150 200 time [s] time [s] Fig. 4 ns-2 によるシミュレーション結果

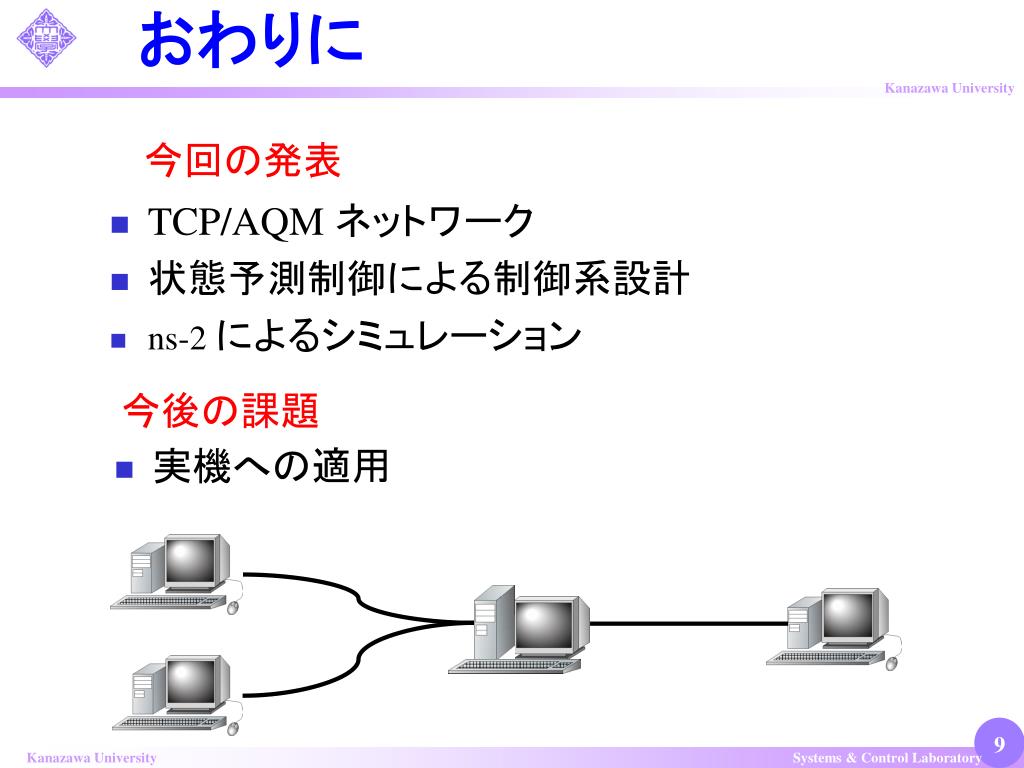

おわりに 今回の発表 • TCP/AQM ネットワーク • 状態予測制御による制御系設計 • ns-2 によるシミュレーション 今後の課題 • 実機への適用

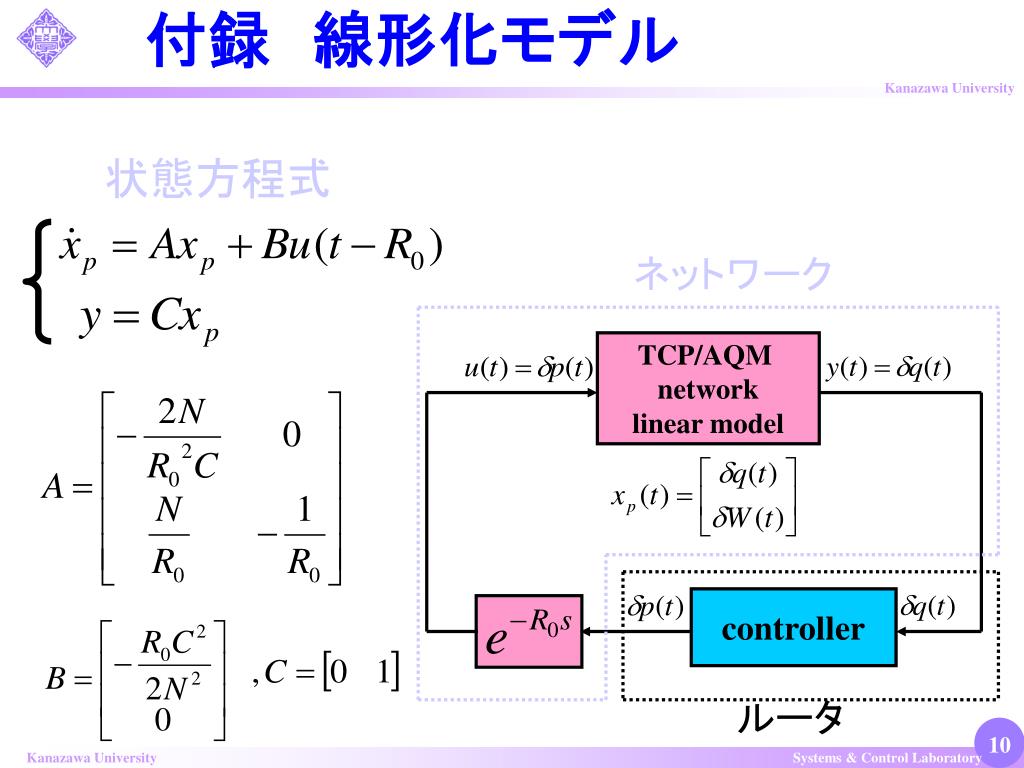

付録 線形化モデル ネットワーク TCP/AQM network linear model controller ルータ 状態方程式

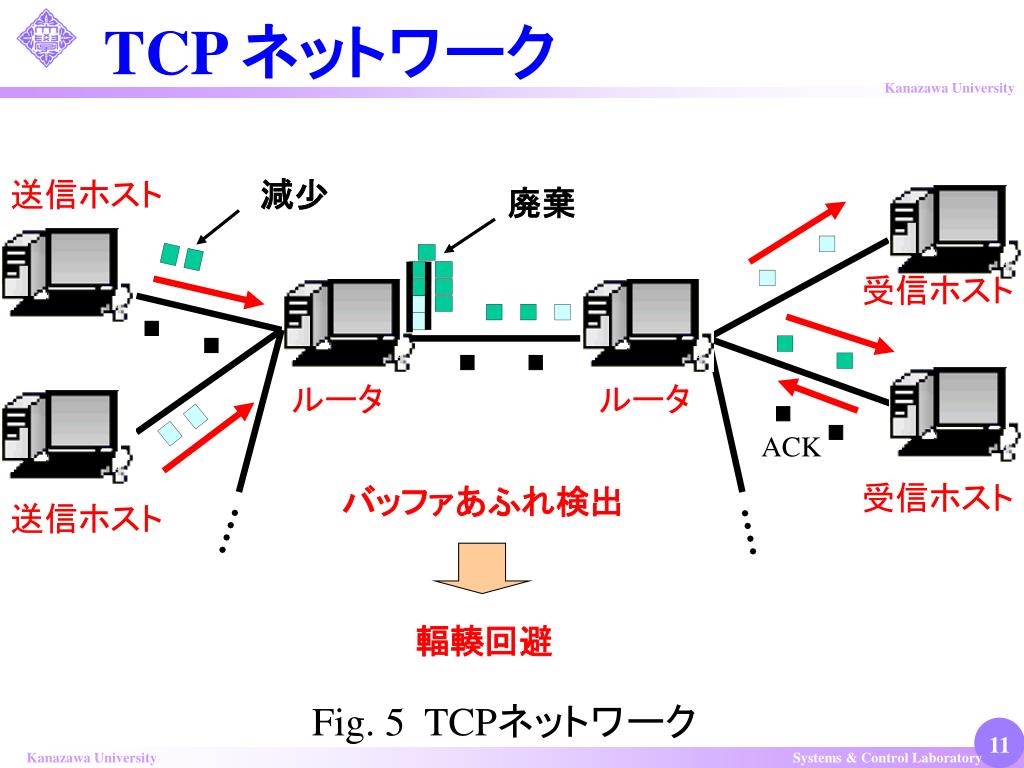

TCP ネットワーク 減少 廃棄 バッファあふれ検出 輻輳回避 送信ホスト 受信ホスト ルータ ルータ ACK 受信ホスト 送信ホスト Fig. 5 TCPネットワーク

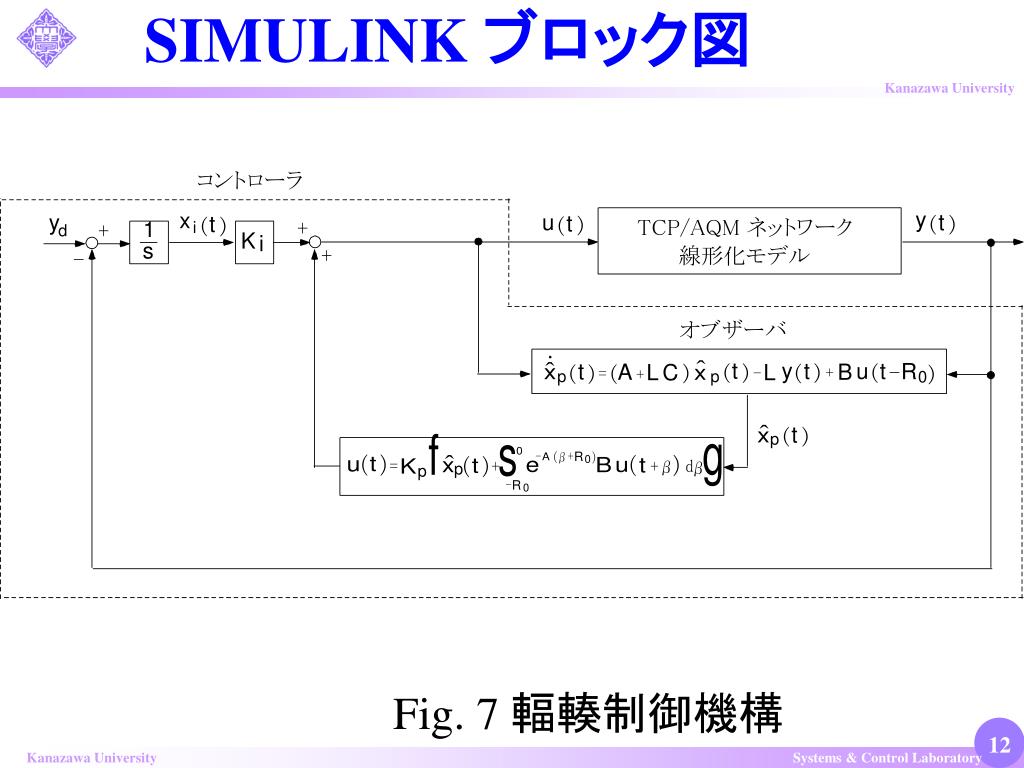

SIMULINK ブロック図 Fig. 7 輻輳制御機構

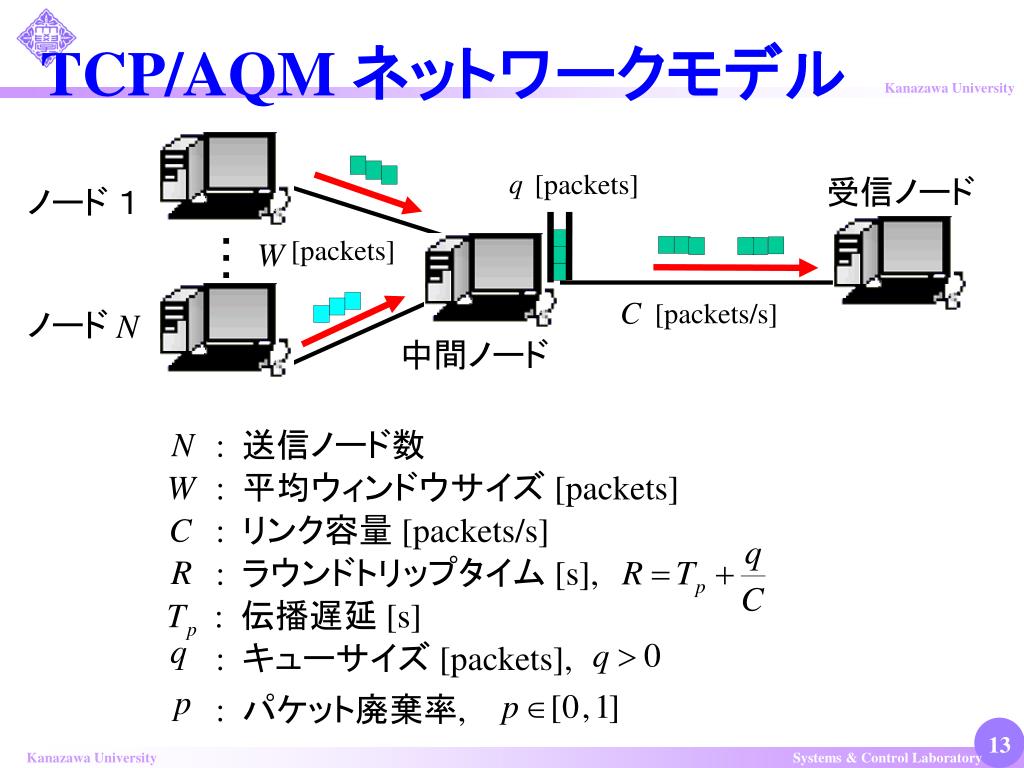

TCP/AQM ネットワークモデル [packets] [packets/s] : 平均ウィンドウサイズ [packets] : キューサイズ [packets], : リンク容量 [packets/s] : 伝播遅延 [s] : ラウンドトリップタイム [s], ノード : 送信ノード数 : パケット廃棄率, [packets] 受信ノード ノード 1 ・・・ 中間ノード
モデルとコントローラ (1) (2) 状態方程式 TCP/AQM ネットワーク controller Fig. 2 モデルとコントローラ
backup [packets] ネットワークパラメータ [packets/s] [s] LQI制御によるサーボ系の構成 [packets] 送信ホスト 受信ホスト ルータ 送信ホスト

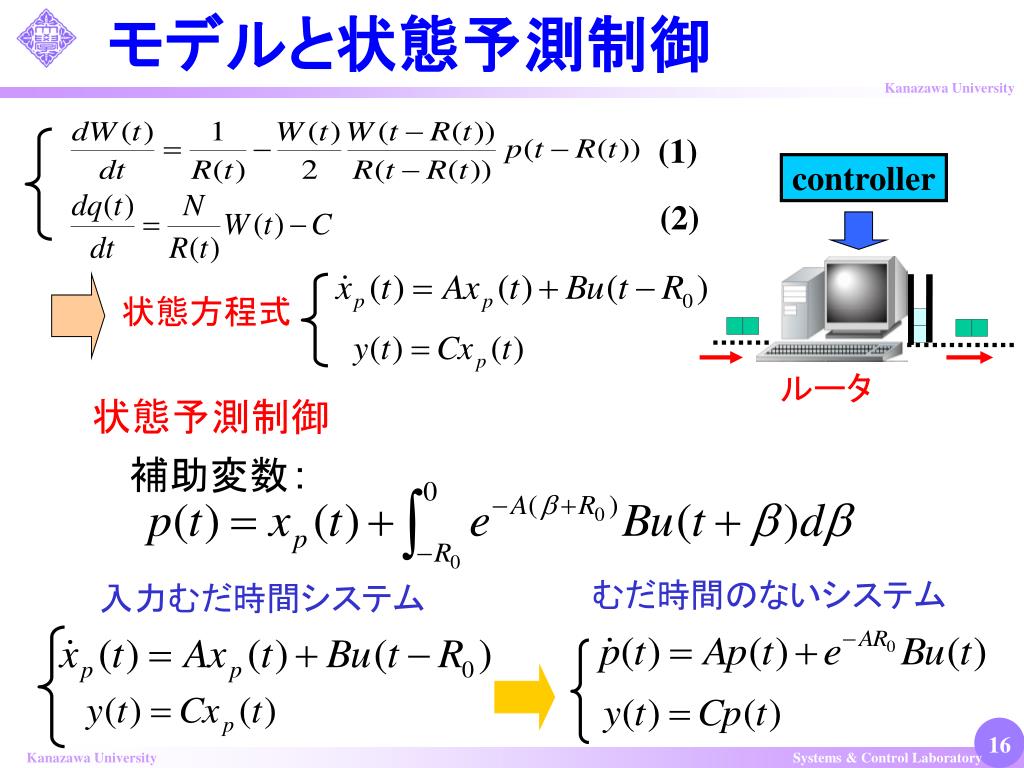

モデルと状態予測制御 (1) (2) ルータ controller 状態方程式 状態予測制御 補助変数: むだ時間のないシステム 入力むだ時間システム
80 70 60 50 [packets] 40 q 30 20 10 0 0 50 100 150 200 250 300 time [s]
