Presentation Transcript


Dynamique du v hicule

Dynamique du véhicule

STONA Laurent Avril 2005

www.bepecaser.orgContact : [email protected]


Les surfaces de contraintes

Les surfaces de contraintes

50 km/h

70 km/h

www.bepecaser.org


Les distances parcourues

Distance d’arrêt DA

Distance parcourue pendant le temps de réaction

DtR

Distance de freinage

DF

Les distances parcourues

www.bepecaser.org


Les distances parcourues1

DA

DtR

DF

Les distances parcourues

www.bepecaser.org


La diminution de la dtr

Pied sur le frein = rapidité et prédisposition mentale

La diminution de la DtR

50 km/h

www.bepecaser.org


Les zones d incertitude

Les zones d’incertitude

www.bepecaser.org


Les zones d incertitude1

Les zones d’incertitude

Vhl en stat

www.bepecaser.org


Les zones d incertitude li es aux pi tons

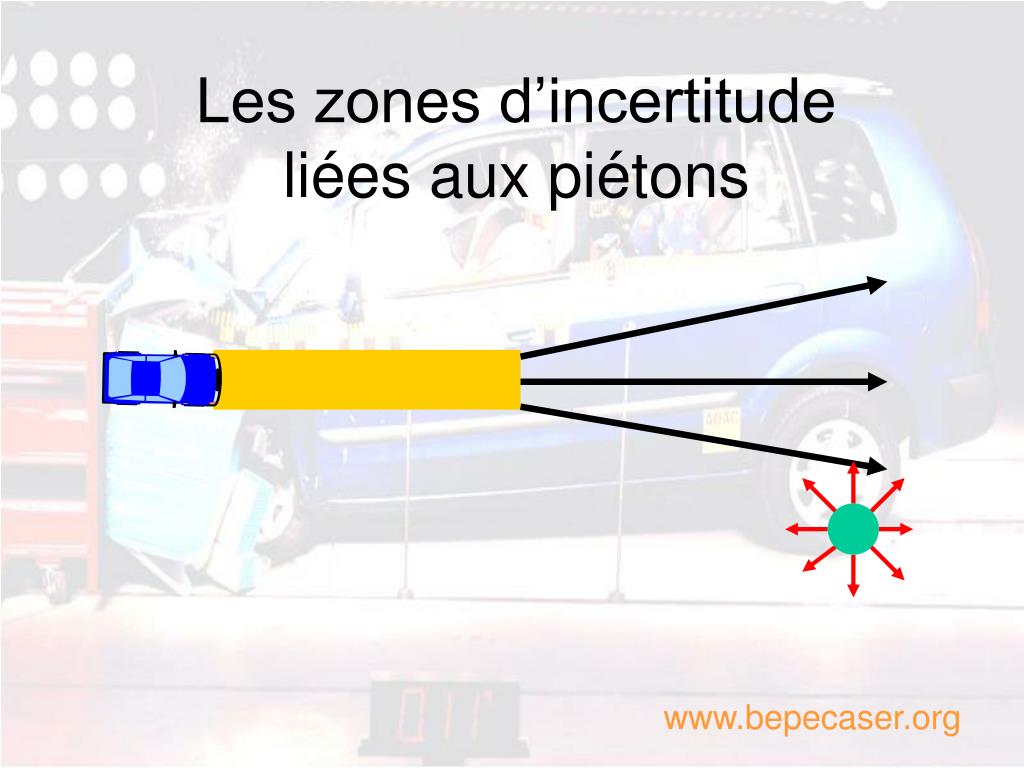

Les zones d’incertitudeliées aux piétons

www.bepecaser.org


Les zones d incertitude li es au v hicule qui pr c de

Les zones d’incertitudeliées au véhicule qui précède

Respect des distances de sécurité

www.bepecaser.org


Les distances de s curit

Les distances de sécurité

Décret du 23 nov. 2001:Lorsque deux véhicules se suivent, le conducteur du second doit maintenir une distance de sécurité suffisante pour pouvoir éviter une collision en cas de ralentissement brusque ou l’arrêt subit du véhicule qui le précède. Elle correspond à la distance parcourue par le véhicule pendant un délai d’au moins deux secondes.

www.bepecaser.org


Les zones d incertitude2

Les zones d’incertitude

En considérant que tout véhicule ou tout piéton est entouré d’une zone d’incertitude, et en apprenant à évaluer cette forme, on diminue le risque d’être surpris

www.bepecaser.org


Les zones de danger potentiel

Les zones de danger potentiel

www.bepecaser.org


Les zones de danger potentiel1

Les zones de danger potentiel

Le conducteur doit prévoir l’éventuelle apparition d’un obstacle ou d’un usager que l’on ne voit pas encore à cause d’une restriction de la visibilité

  • Le sommet de côte ;

  • le virage masqué ;

  • l’intersection sans visibilité...

www.bepecaser.org

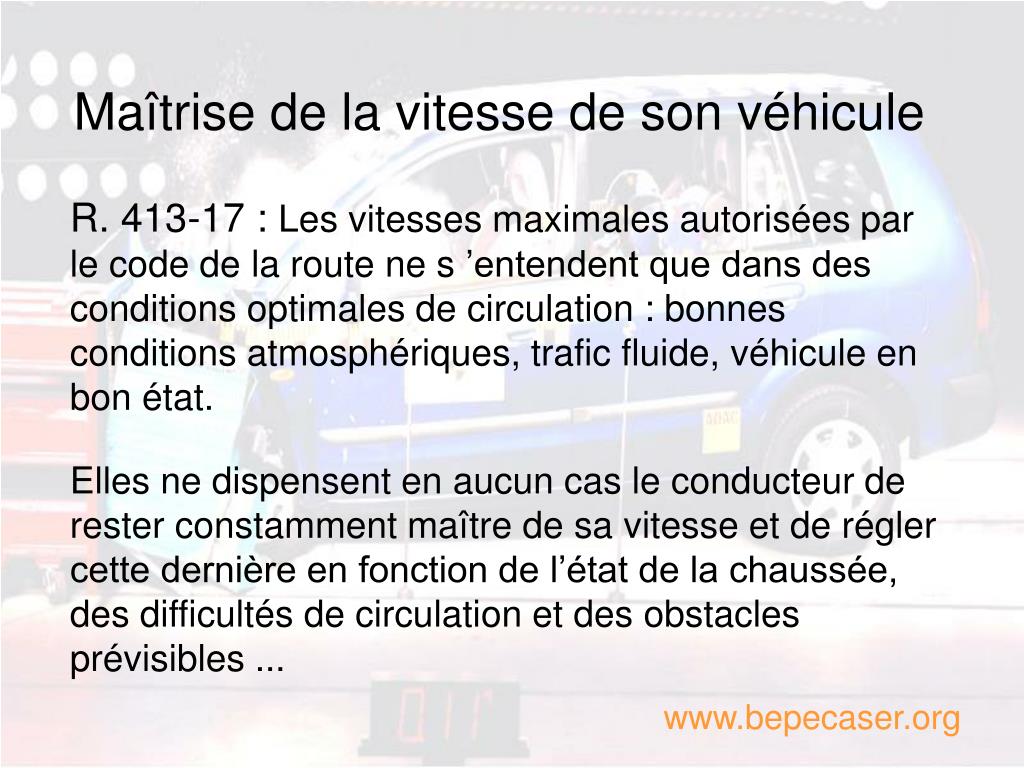

Ma trise de la vitesse de son v hicule

Maîtrise de la vitesse de son véhicule

R. 413-17 : Les vitesses maximales autorisées par le code de la route ne s ’entendent que dans des conditions optimales de circulation : bonnes conditions atmosphériques, trafic fluide, véhicule en bon état.

Elles ne dispensent en aucun cas le conducteur de rester constamment maître de sa vitesse et de régler cette dernière en fonction de l’état de la chaussée, des difficultés de circulation et des obstacles prévisibles ...

www.bepecaser.org


L nergie cin tique

L’énergie cinétique

Loi naturelle concernant les objets en mouvement.

EC = 1/2 mV²

Il s’agit là d’une notion abstraite parce qu’invisible ….

Mais très présente

www.bepecaser.org

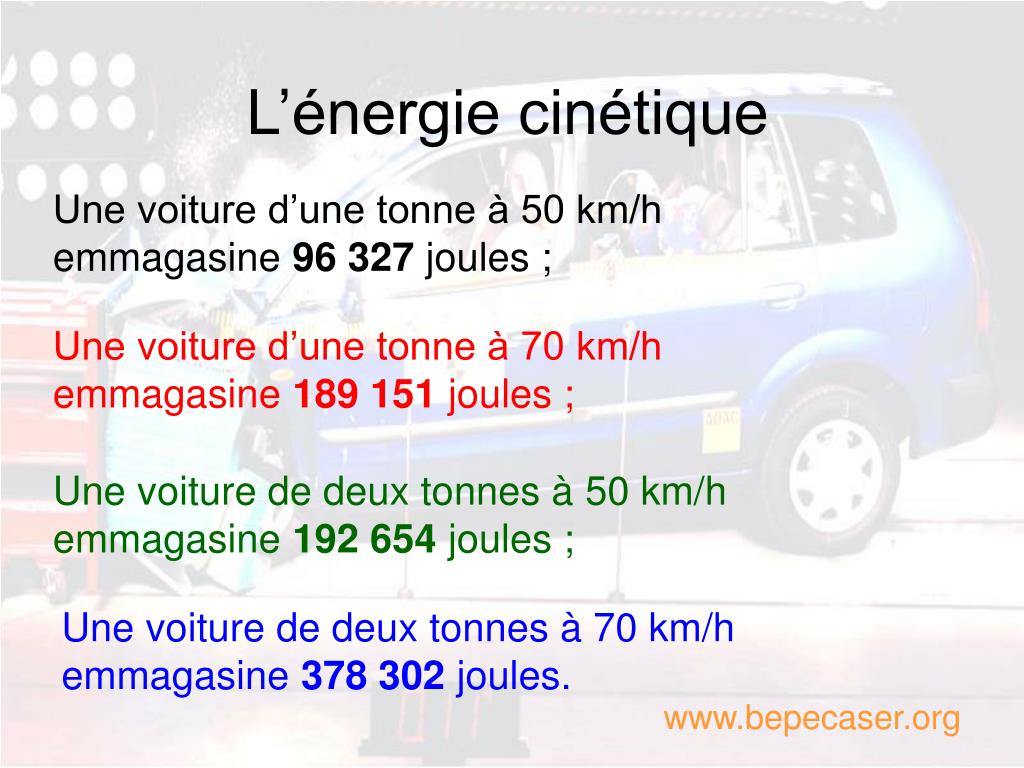

L nergie cin tique1

L’énergie cinétique

Une voiture d’une tonne à 50 km/h emmagasine 96 327 joules ;

Une voiture d’une tonne à 70 km/h emmagasine 189 151 joules ;

Une voiture de deux tonnes à 50 km/h emmagasine 192 654 joules ;

Une voiture de deux tonnes à 70 km/h emmagasine 378 302 joules.

www.bepecaser.org


L nergie cin tique2

L’énergie cinétique

50 km/h

2x plus violent qu ’à 50 km/h

70 km/h

4x plus violent qu ’à 50 km/h

100 km/h

www.bepecaser.org


La dissipation de l nergie

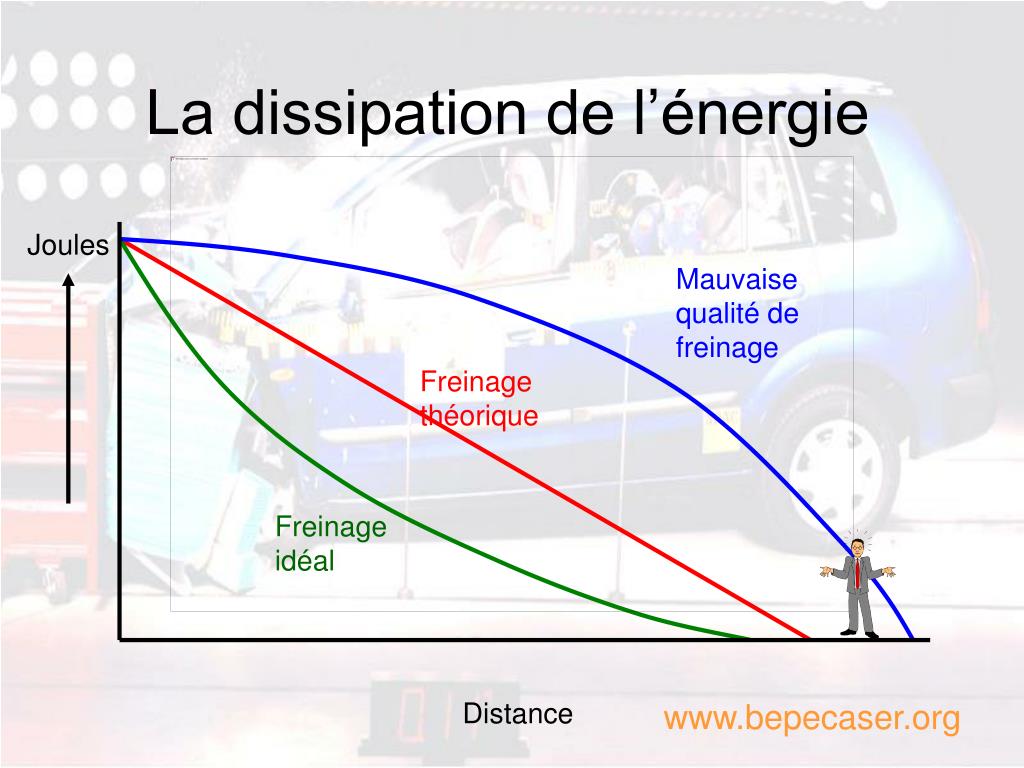

La dissipation de l’énergie

DF = V² / 2

www.bepecaser.org


La dissipation de l nergie1

Joules

Mauvaise qualité de freinage

Freinage théorique

Freinage idéal

La dissipation de l’énergie

Distance

www.bepecaser.org

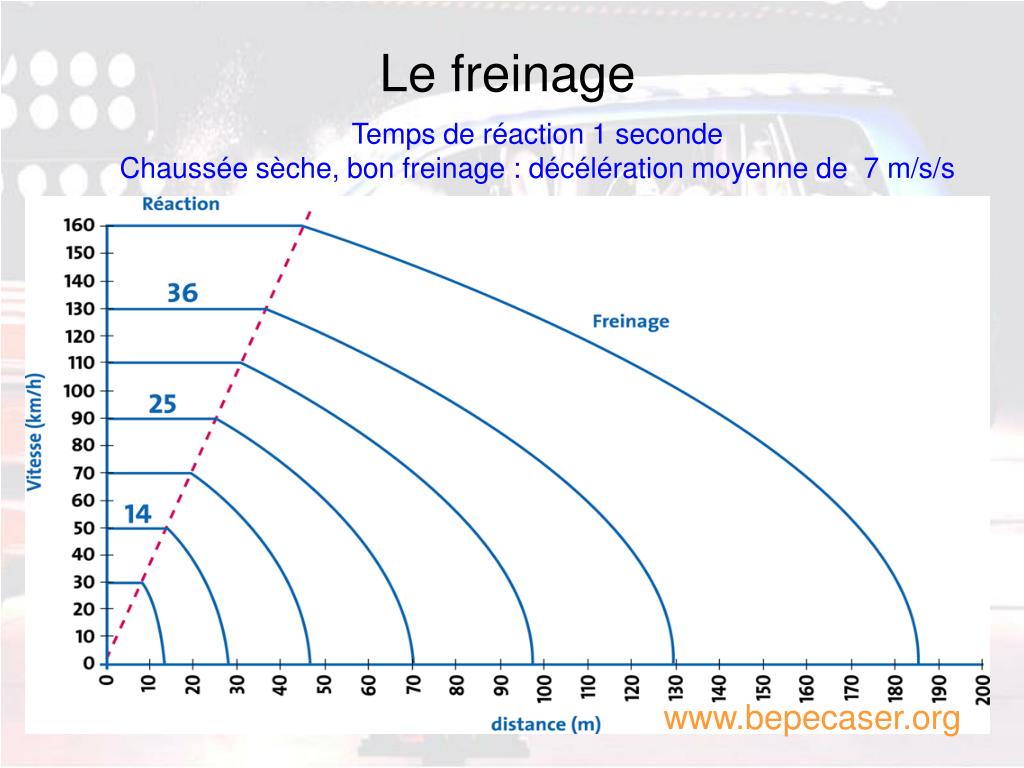

Le freinage

Temps de réaction 1 seconde Chaussée sèche, bon freinage : décélération moyenne de 7 m/s/s

Le freinage

www.bepecaser.org


Le en agglom ration

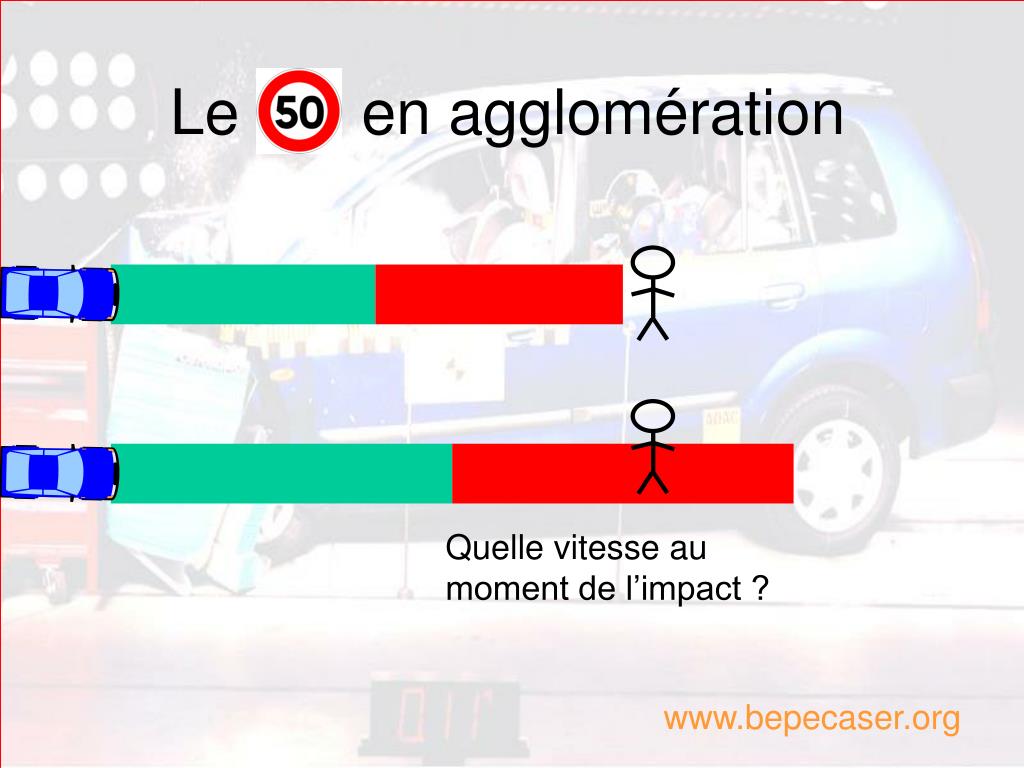

Le en agglomération

Quelle vitesse au moment de l’impact ?

www.bepecaser.org


La force centrifuge

La force centrifuge

FC = m V² r

www.bepecaser.org


La force de guidage

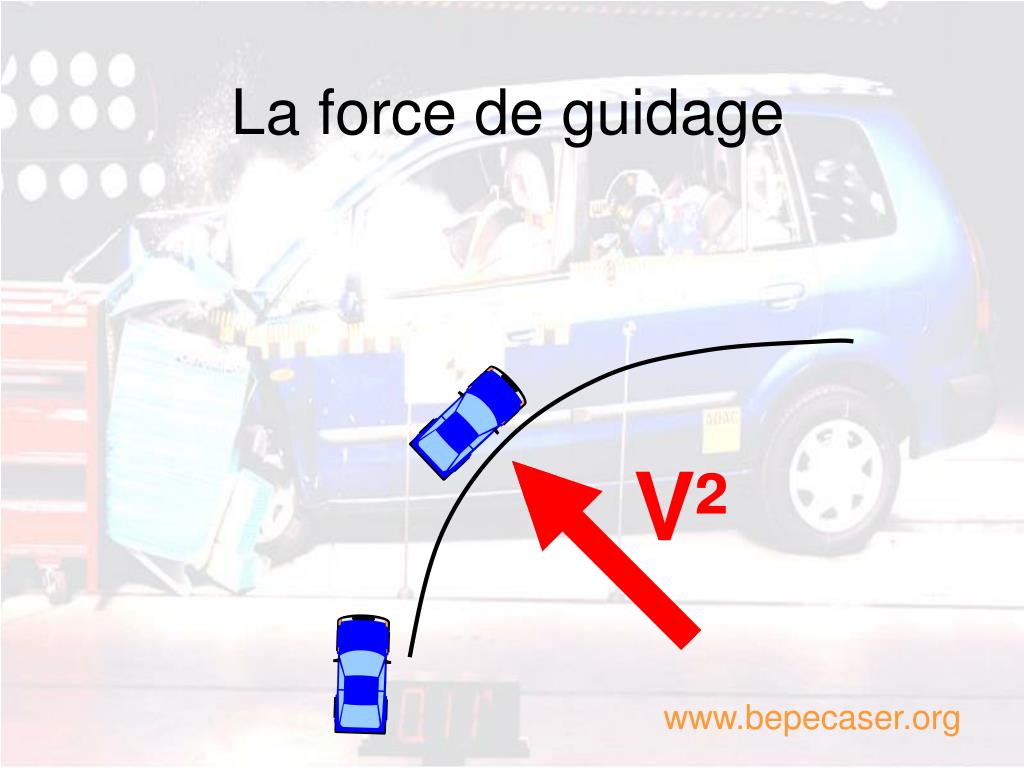

La force de guidage

www.bepecaser.org


La vitesse pratique

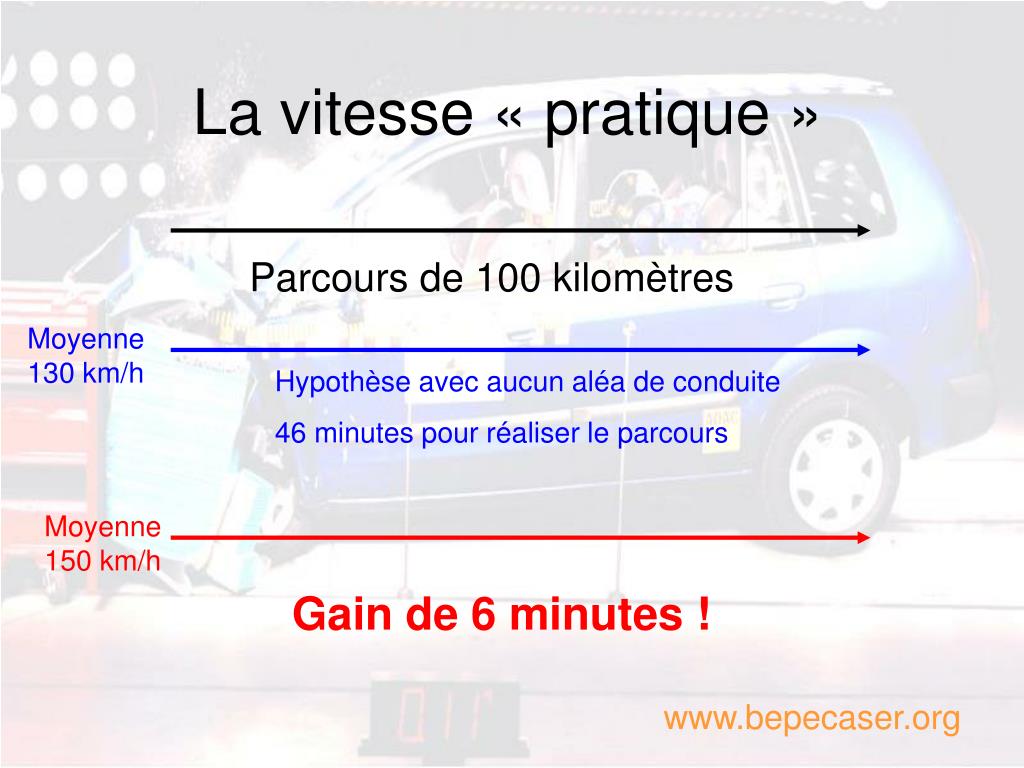

Parcours de 100 kilomètres

Moyenne 130 km/h

Moyenne 150 km/h

La vitesse « pratique »

Hypothèse avec aucun aléa de conduite

46 minutes pour réaliser le parcours

Gain de 6 minutes !

www.bepecaser.org


Le r haussement de la limitation sur autoroute

Le réhaussement de la limitation sur autoroute

Petite voiture

Décélération 8 m/s/s

130 km/h

Voiture sportive

Décélération 10 m/s/s

160 km/h

DtR = 39 m

Df = 76 m

DA = 117 m

DtR = 45 m

Df = 101 m

DA = 146 m

www.bepecaser.org

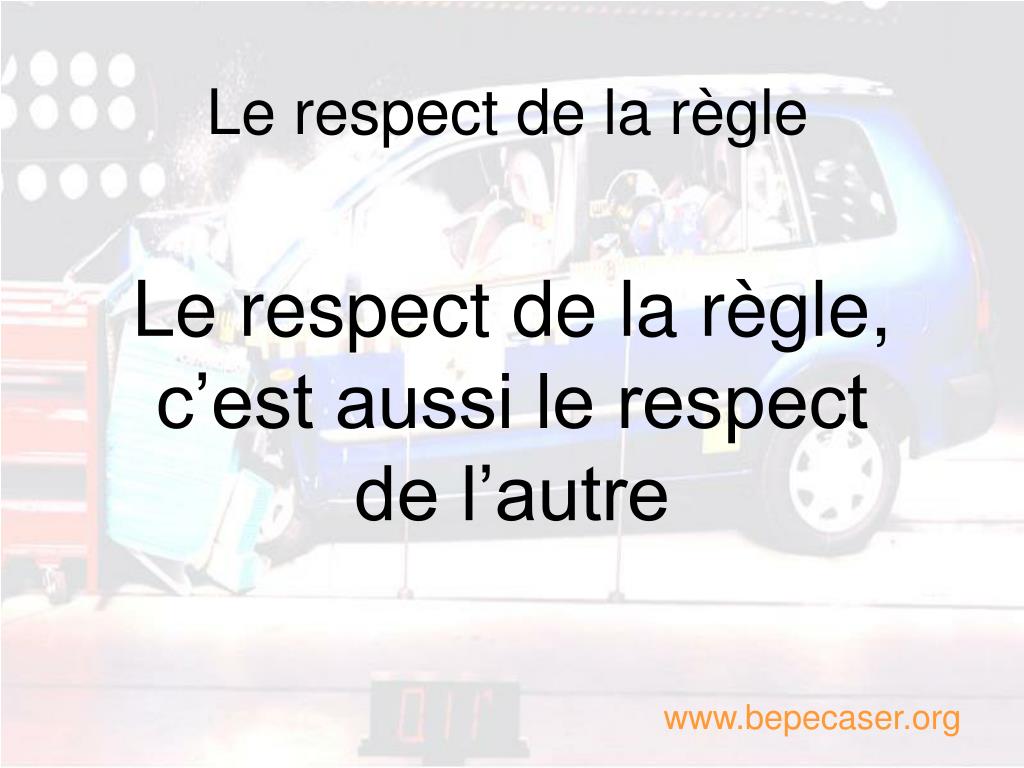

Le respect de la r gle

Le respect de la règle

Le respect de la règle, c’est aussi le respect de l’autre

www.bepecaser.org


Dynamique du v hicule

Les 3 chocs
