Debugging in Windows Env

1. Debuggingin Windows Env Feb, 2004 Kim, Hyungsik Consultant hsikkim@microsoft.com Microsoft Korea

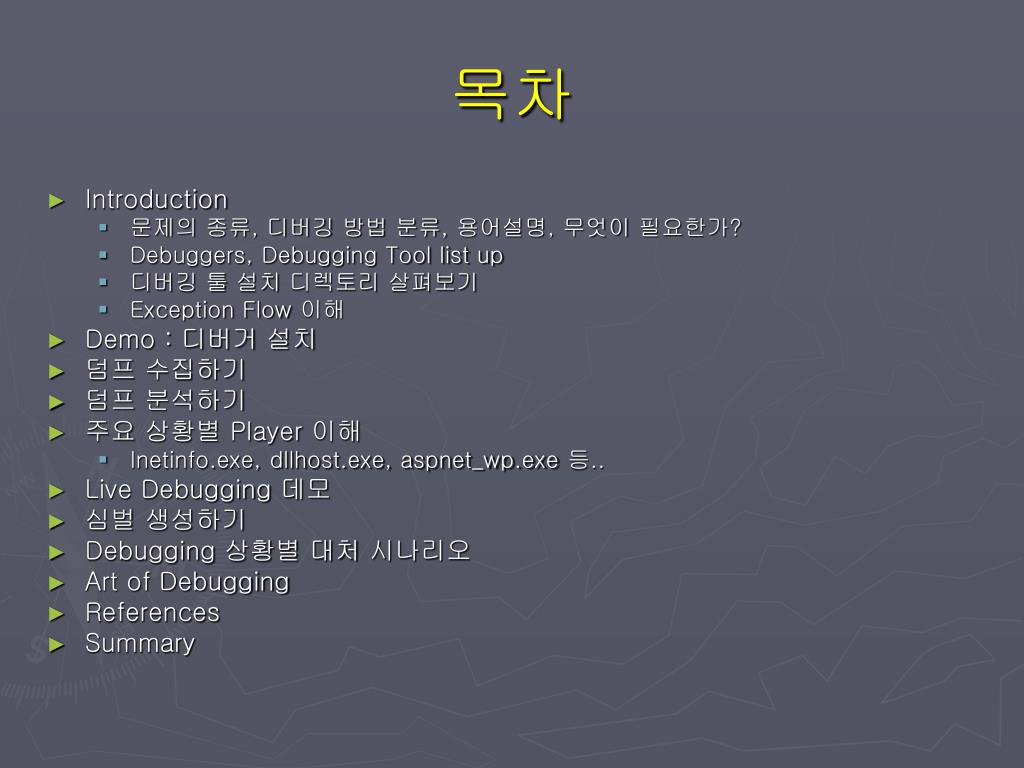

2. 목차 • Introduction • 문제의 종류, 디버깅 방법 분류, 용어설명, 무엇이 필요한가? • Debuggers, Debugging Tool list up • 디버깅 툴 설치 디렉토리 살펴보기 • Exception Flow 이해 • Demo : 디버거 설치 • 덤프 수집하기 • 덤프 분석하기 • 주요 상황별 Player 이해 • Inetinfo.exe, dllhost.exe, aspnet_wp.exe 등.. • Live Debugging 데모 • 심벌 생성하기 • Debugging 상황별 대처 시나리오 • Art of Debugging • References • Summary

3. 문제(Bug)의 종류 • Crash –비정상종료 • Access Violation –자주 일어나는 케이스 Crash 란 말보다 AV란 말을 더 많이 사용하는 듯.. • Hang –모호한 말, 여러 케이스 • CPU 100% • Lock • IO Pending • Memory Leak • 논리적인 오류 • 그외…

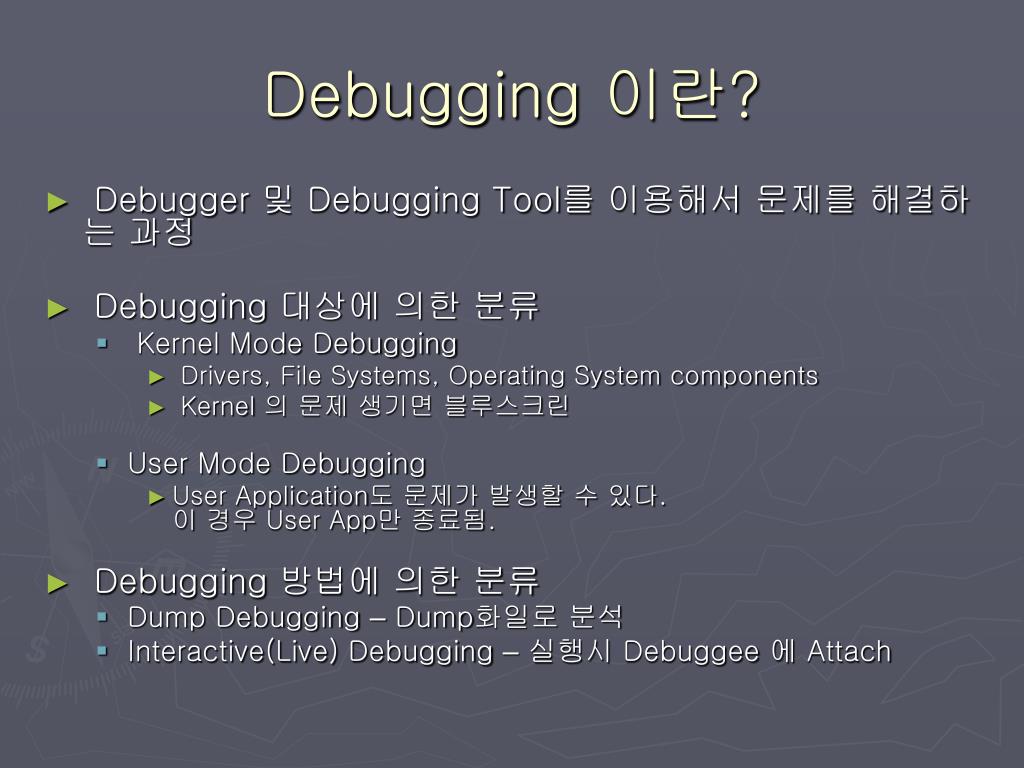

4. Debugging 이란? • Debugger 및 Debugging Tool를 이용해서 문제를 해결하는 과정 • Debugging 대상에 의한 분류 • Kernel Mode Debugging • Drivers, File Systems, Operating System components • Kernel 의 문제 생기면 블루스크린 • User Mode Debugging • User Application도 문제가 발생할 수 있다. 이 경우 User App만 종료됨. • Debugging 방법에 의한 분류 • Dump Debugging – Dump화일로 분석 • Interactive(Live)Debugging –실행시 Debuggee 에 Attach

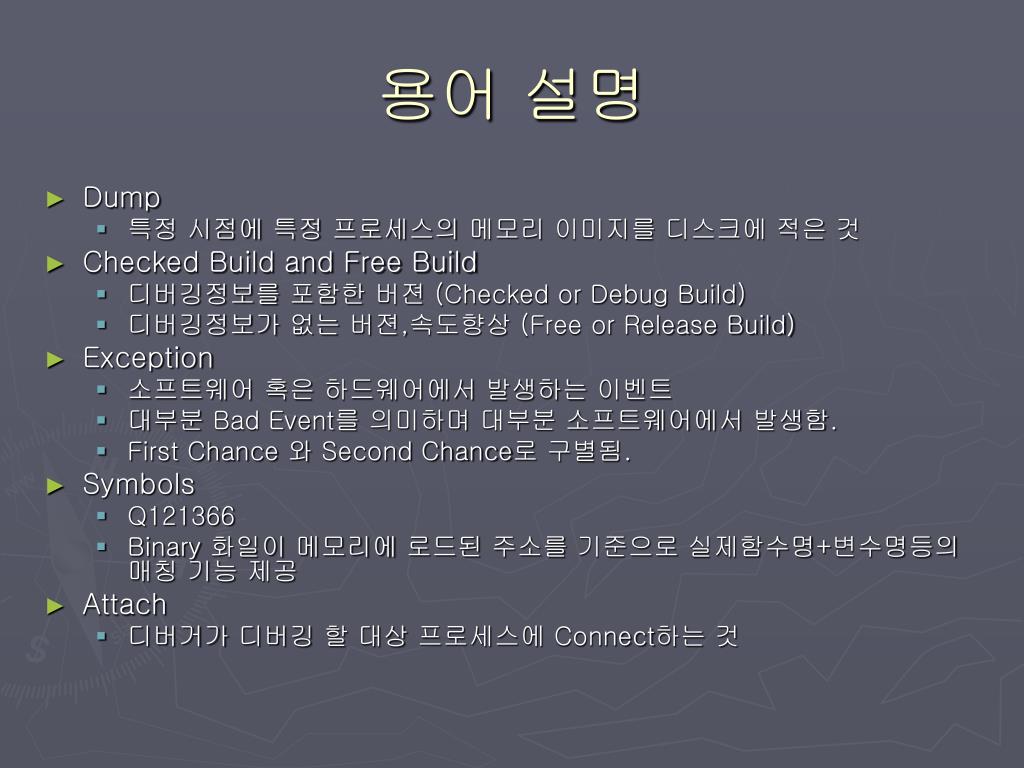

5. 용어 설명 • Dump • 특정 시점에 특정 프로세스의 메모리 이미지를 디스크에 적은 것 • Checked Build and Free Build • 디버깅정보를 포함한 버젼 (Checked or Debug Build) • 디버깅정보가 없는 버젼,속도향상 (Free or Release Build) • Exception • 소프트웨어 혹은 하드웨어에서 발생하는 이벤트 • 대부분 Bad Event를 의미하며 대부분 소프트웨어에서 발생함. • First Chance 와 Second Chance로 구별됨. • Symbols • Q121366 • Binary 화일이 메모리에 로드된 주소를 기준으로실제함수명+변수명등의 매칭 기능 제공 • Attach • 디버거가 디버깅 할 대상 프로세스에 Connect하는 것

6. Debugging을 위해 필요한 것 • Dump 수집기 • Debugger • 심벌 • 소스 코드 위로부터 순차적으로 중요. 심벌이 없어도 일단 어는 모듈이 문제인지는 알수 있고, 소스가 없어도 함수명은 알아낼수 있음.

7. Debuggers • CDB/NTSD • CDB and NTSD 는 콘솔 어플리케이션임. Windows NT 이상에 사용 가능 • Windbg • GUI 지원하는 디버거 Windows NT, Win2000, WinMe • MSDEV • DevStudio is a GUI based tool ( including a debugger) that allows editing, compiling and debugging programs • All Platform including Win95/98

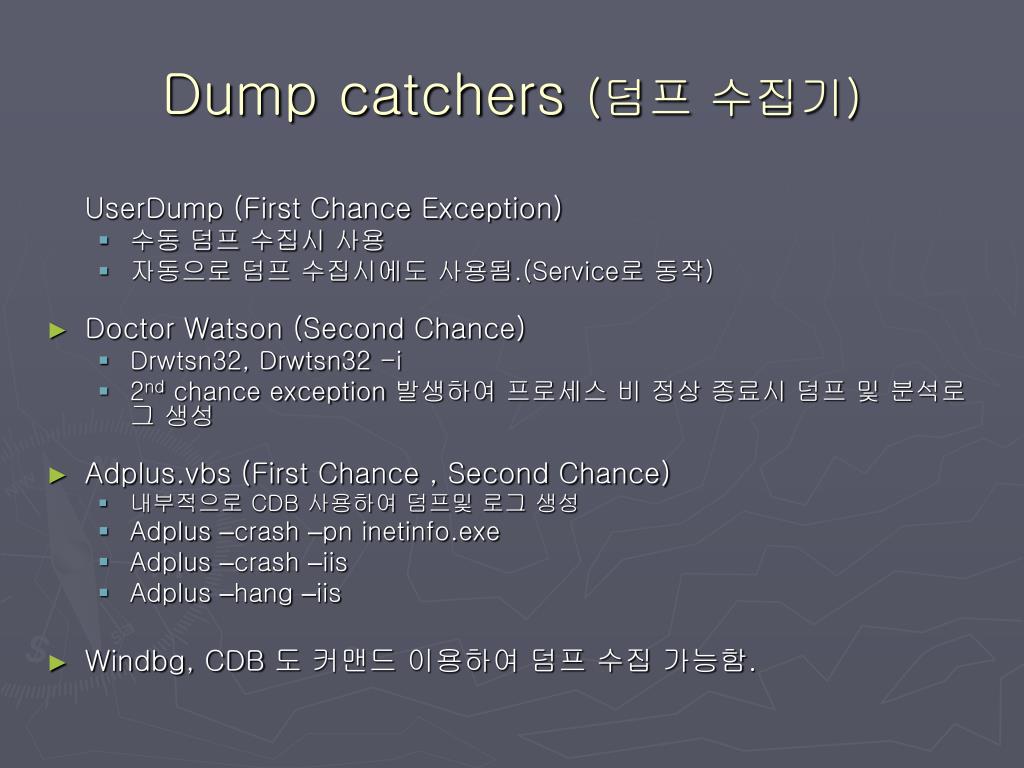

8. Dump catchers (덤프 수집기) UserDump (First Chance Exception) • 수동 덤프 수집시 사용 • 자동으로 덤프 수집시에도 사용됨.(Service로 동작) • Doctor Watson (Second Chance) • Drwtsn32, Drwtsn32 -i • 2nd chance exception 발생하여 프로세스 비 정상 종료시 덤프 및 분석로그 생성 • Adplus.vbs (First Chance , Second Chance) • 내부적으로 CDB 사용하여 덤프및 로그 생성 • Adplus –crash –pn inetinfo.exe • Adplus –crash –iis • Adplus –hang –iis • Windbg, CDB 도 커맨드 이용하여 덤프 수집 가능함.

9. Memleak 관련 툴 • Umdh • 메모리 리크를 알아낼 때 사용됨. • Q268343 • GFlags • Heap Curruption 점검시 사용 • 메모리 리크 점검시도 umdh와 같이 사용

10. Demo :Debugger 설치설치된 Folder 살펴 보기

11. Demo –심벌 및 디버거 설치 • http://www.microsoft.com/whdc/ddk/debugging/default.mspx • 최신 버젼 Debugger 다운로드 가능 • 각종 툴별 Symbol Path 지정하는 법 • CDB, DoctorWatson • _NT_SYMBOL_PATH 환경변수 Windbg • Windbg • 메뉴에서 심벌 패스 지정하면 됨.

12. Dump 수집하기, Text Log분석- Doctor Watson- Userdump- Adplus.vbs

13. Doctor Watson • Auto Debugger 이해하기 • HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\AeDebug • Drwtsn32 • drwtsn32 –i (default debugger로 세팅) • drwtsn32 (설정값 설정화면 로드) • Drwtsn32는 이미 설치되어 있음. 별도의 설치 작업은 필요 없음.

15. Doctor Watson Log 활용법 • 독립적인 exe 형태의 서비스 demon 같은 프로세스가 이상 종료시 유용하다 • 자체 핸들러가 있어서 2nd chance가 발생하지 않는 경우 (COM+ Compoent, Asp pages, asp.net pages) 에는 잘 사용되지 않는다. • 꼭 덤프를 분석해야만 문제를 해결할수 있는 것은 아니다. • Doctor Watson Log도 충분히 활용하면 문제를 쉽게 해결할 수 있다. • Log는 누적되므로 이전에 문제 생겼던 정보도 알수 있다. • Log에서 정확한 모듈명+함수명을 보여줄려면 미리 심벌패스가 _NT_SYMBOL_PATH에 설치되어 있어야 한다. • 자체 핸들러가 없어서 이상 종료 하는 프로세스의 덤프 수집할려면 이게 좋은 방법 • 2nd Chance Exception 수집

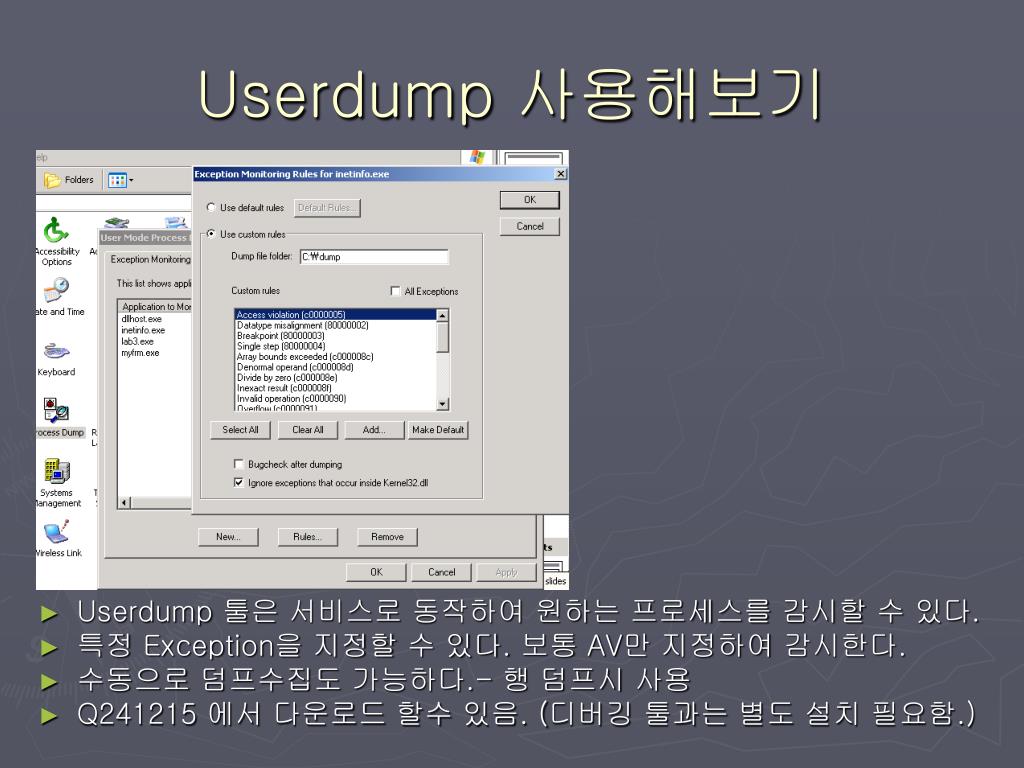

16. Userdump 사용해보기 • Userdump 툴은 서비스로 동작하여 원하는 프로세스를 감시할 수 있다. • 특정 Exception을 지정할 수 있다. 보통 AV만 지정하여 감시한다. • 수동으로 덤프수집도 가능하다.- 행 덤프시 사용 • Q241215 에서 다운로드 할수 있음. (디버깅 툴과는 별도 설치 필요함.)

17. Userdump • 수동 덤프 수집 • Userdump가 설치된 디렉토리에서 아래와 같이 키인 • Userdump –p • 전체 프로세스 리스트 함. • Userdump 1132 1132.dmp • Pid 1132 덤프 수집하여 1132.dmp 화일로 저장 • Userdump notepad.exe notepad.dmp • Notepad.exe 프로그램 덤프 수집하여 notepad.dmp로 저장 • 수동 덤프 수집후 대상 application 계속 런닝됨. • 1st chance Exception 수집

18. Adplus.vbs 사용하기 • Debugging 툴에 포함된 유틸리티 • 내부적으로는 cdb를 사용하여 특정 App의 1st Exception 및 2nd Exception에 반응하도록 코딩 되어 있음. • Vbs 화일의 내용을 고쳐서 동작을 커스터마이즈 할수 있음. • 1st Exception 시에도 Full Dump 받으라고 할수 있음. • -crash mode는 Local Console에서만 가능 (터미날 에서는 작동할 수 없음)

19. WinDBG 와 친숙해지기 • Attaching to a Process • Starting a Process • Reading a Dump File • Common Commands • k  for stacK • lm  for list modules • ~  lists all threads • ~ <thread number>  changes to a specific thread number • ~*kb  lists the stacks for all threads in a process • g Go (Start the process again)

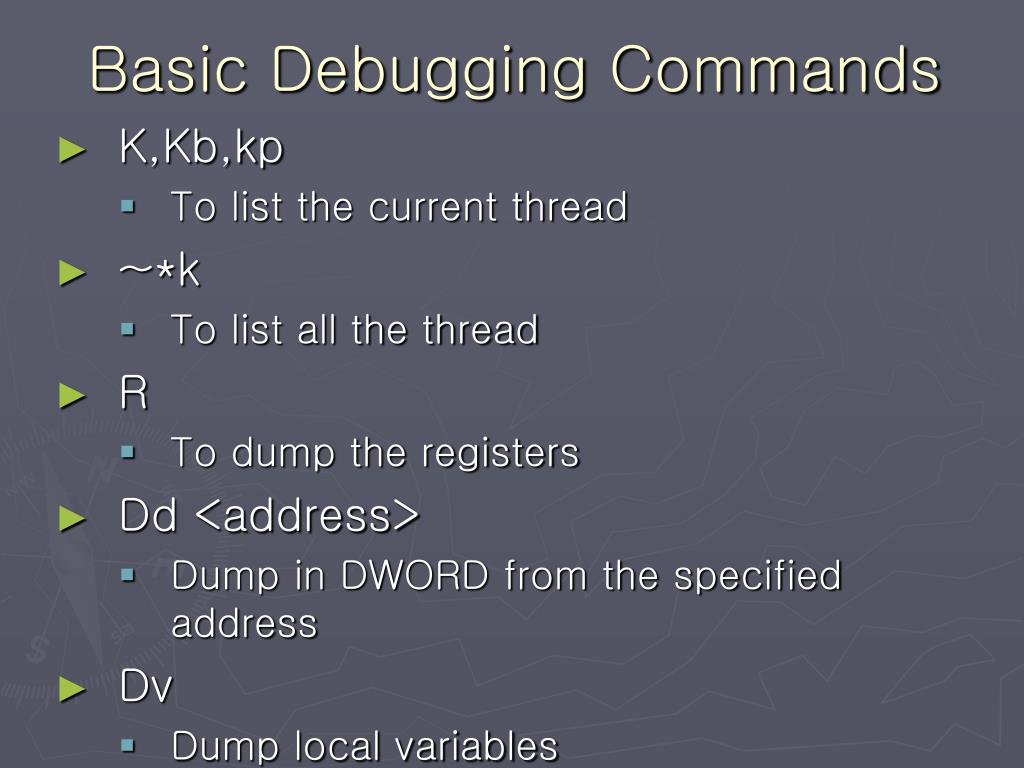

20. Basic Debugging Commands • K,Kb,kp • To list the current thread • ~*k • To list all the thread • R • To dump the registers • Dd <address> • Dump in DWORD from the specified address • Dv • Dump local variables

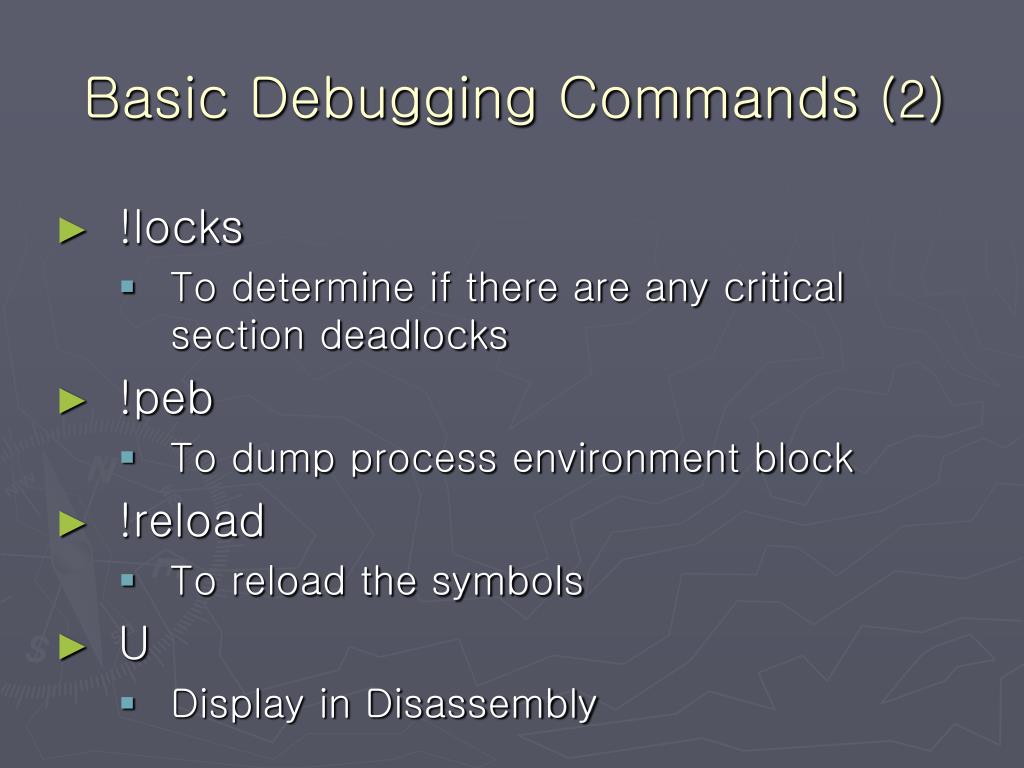

21. Basic Debugging Commands (2) • !locks • To determine if there are any critical section deadlocks • !peb • To dump process environment block • !reload • To reload the symbols • U • Display in Disassembly

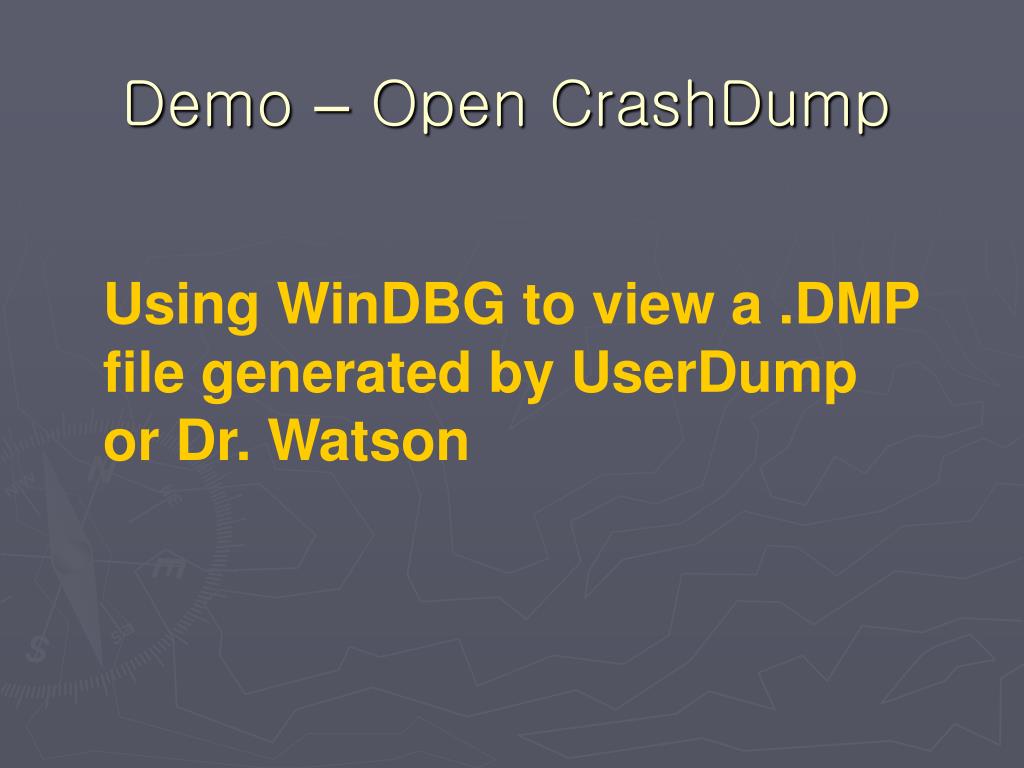

22. Demo – Open CrashDump Using WinDBG to view a .DMP file generated by UserDump or Dr. Watson

24. Demo – Attach Process Attaching Process기본 명령어 사용해 보기 kb, ~*kb, Call Stack, go Breakpoint 사용해 보기 bp, bl, bcSymbol Path 재 지정후 다시로드.reload Exception Flow 보여주기

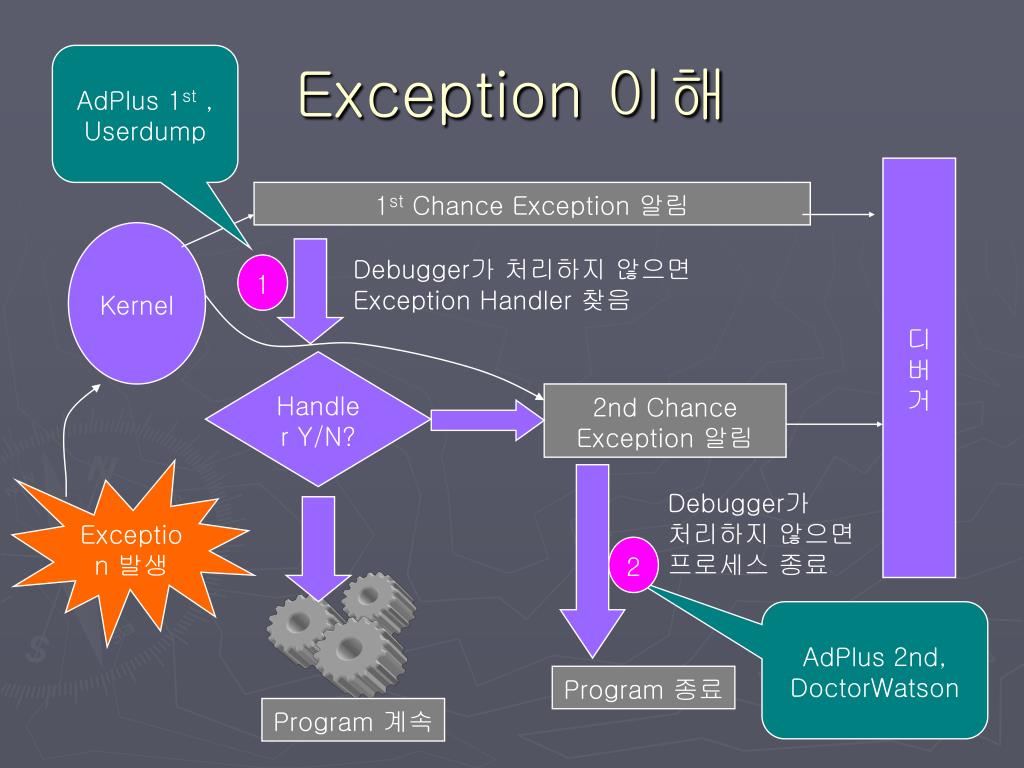

25. Exception 이해 AdPlus 1st ,Userdump 디버거 1st Chance Exception 알림 Kernel Debugger가 처리하지 않으면 Exception Handler 찾음 1 Handler Y/N? 2nd Chance Exception 알림 Exception 발생 Debugger가 처리하지 않으면 프로세스 종료 2 AdPlus 2nd,DoctorWatson Program 종료 Program 계속

26. Understanding Key Players • Asp, Asp.net 환경에서 Process 연관도 이해하기. • Virtual Dir 설정에 따른 프로세스 연관도 이해 • COM+ 사용시 Exception Flow 이해

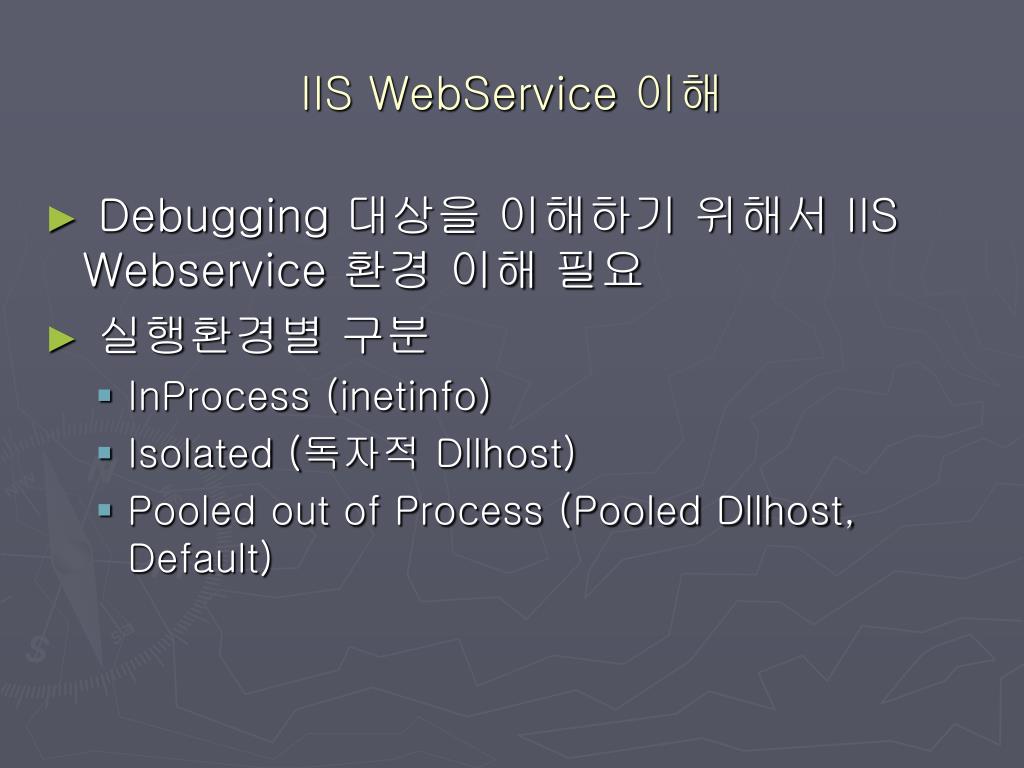

27. IIS WebService 이해 • Debugging 대상을 이해하기 위해서 IIS Webservice 환경 이해 필요 • 실행환경별 구분 • InProcess (inetinfo) • Isolated (독자적 Dllhost) • Pooled out of Process (Pooled Dllhost, Default)

28. DLLHOST.EXE ISAPI PoolThreadLimit (2 x # MB) MaxPoolThreads (4 x CPUs) ASP ASP ASP COM+ Application APP APP APP APP HTTP GIF GET Initial: Number of CPUs + 7 HTM DLLHOST.EXE Web Application Architecture IIS Pool Threads SMTP FTPSVC W3SVC Web Application Manager INETINFO.EXE Port 80

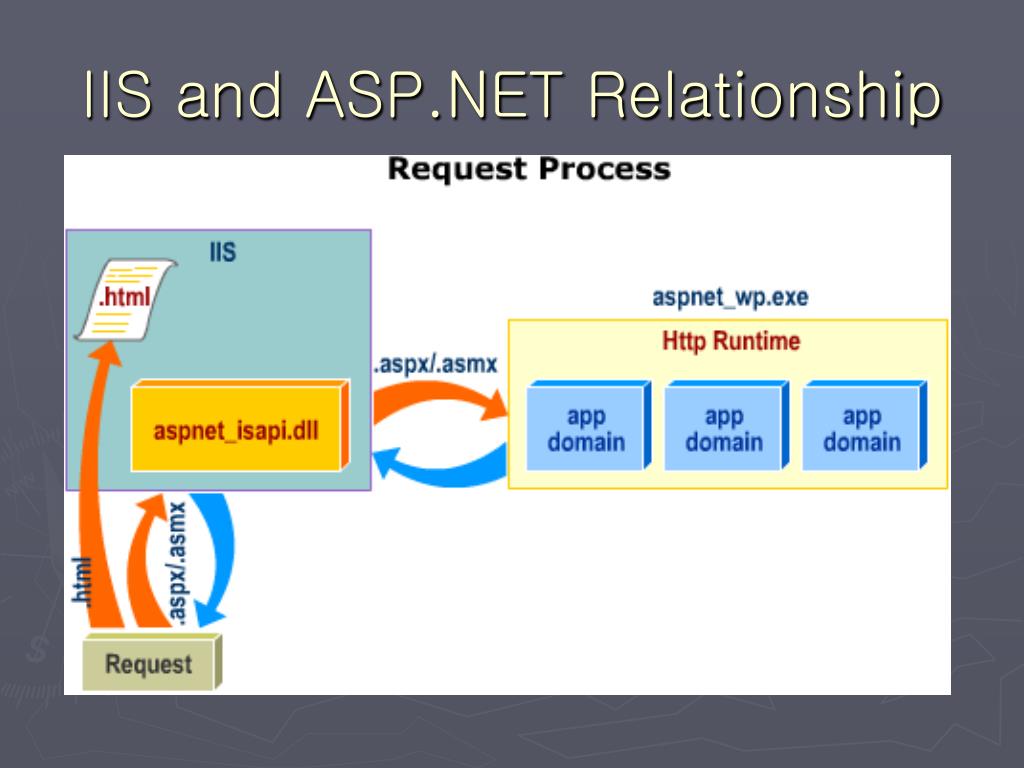

29. IIS and ASP.NET Relationship

30. 호출상황별 Exception Flow • AV InProc 컴포넌트 called by User Win32 Process • 1st chance Exception 발생 • 핸들러 있으면 계속 수행, 없으면 2nd Chance 발생. 프로그램 종료 • AV InProc 컴포넌트 called by ASP 페이지 • Asp 혹은 Asp.net은 기본적으로 자체 핸들러 있음. • 1st chance 만 발생후 계속 수행 • AV Com+ 컴포넌트(dllhost.exe) called by User Application • COM+ Failfast 동작 • Com+의 Dllhost.exe 에서 1st Chance만 발생후 dllhost.exe 종료 • User Application은 핸들러 없으면 종료, 있으면 계속 수행 • AV Com+ 컴포넌트 (dllhost.exe) called by Asp페이지 • COM+ Failfast 동작 • Com+의 Dllhost.exe 에서 1st Chance만 발생후 dllhost.exe 종료 • Asp페이지는 시스템 기본 에러 핸들러 따라감.

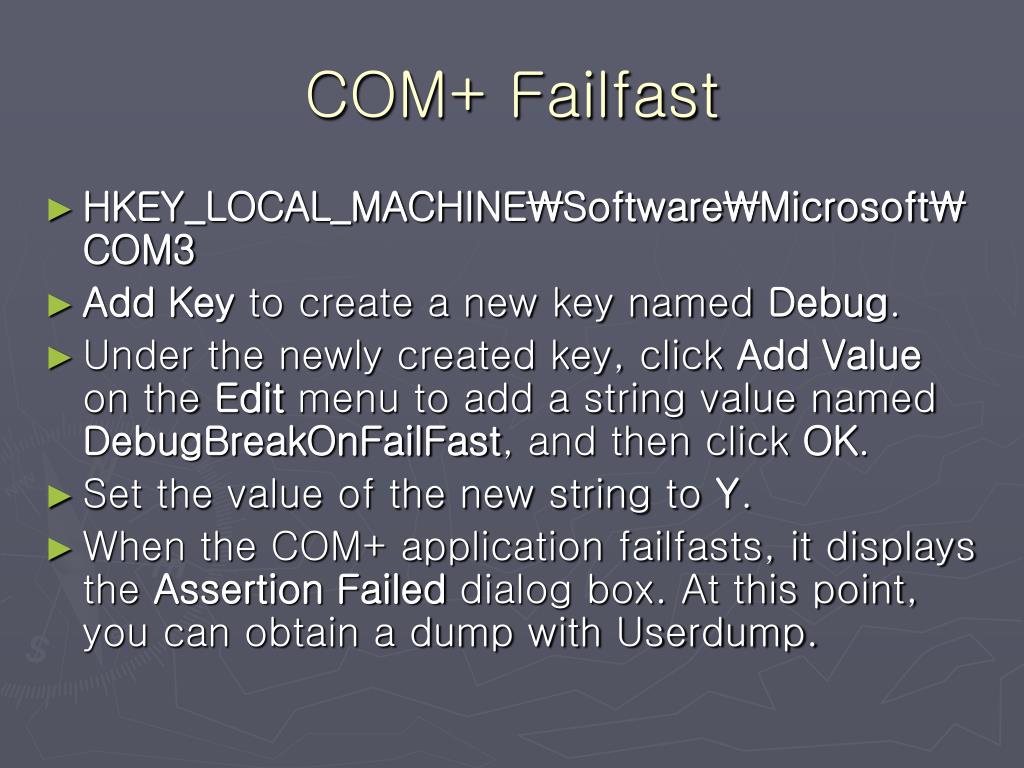

31. COM+ Failfast • HKEY_LOCAL_MACHINE\Software\Microsoft\COM3 • Add Key to create a new key named Debug. • Under the newly created key, click Add Value on the Edit menu to add a string value named DebugBreakOnFailFast, and then click OK. • Set the value of the new string to Y. • When the COM+ application failfasts, it displays the Assertion Failed dialog box. At this point, you can obtain a dump with Userdump.

32. Developer 툴별 컴파일 옵션 및 심벌 생성하기

33. Developer Tools – VB 6.0 • Visual Basic 6.0 • Component Creation • ActiveX DLL or ActiveX EXE • Threading Models Supported • Apartment Model (STA) • Single • Symbols • Can be generated by checking the “Symbolic Debug Information” checkbox • Recommendations • “Unattended Execution” and “Retain In Memory” must be checked when using components within IIS/MTS environment (Q241896)

34. VB 6.0 심볼 만들기

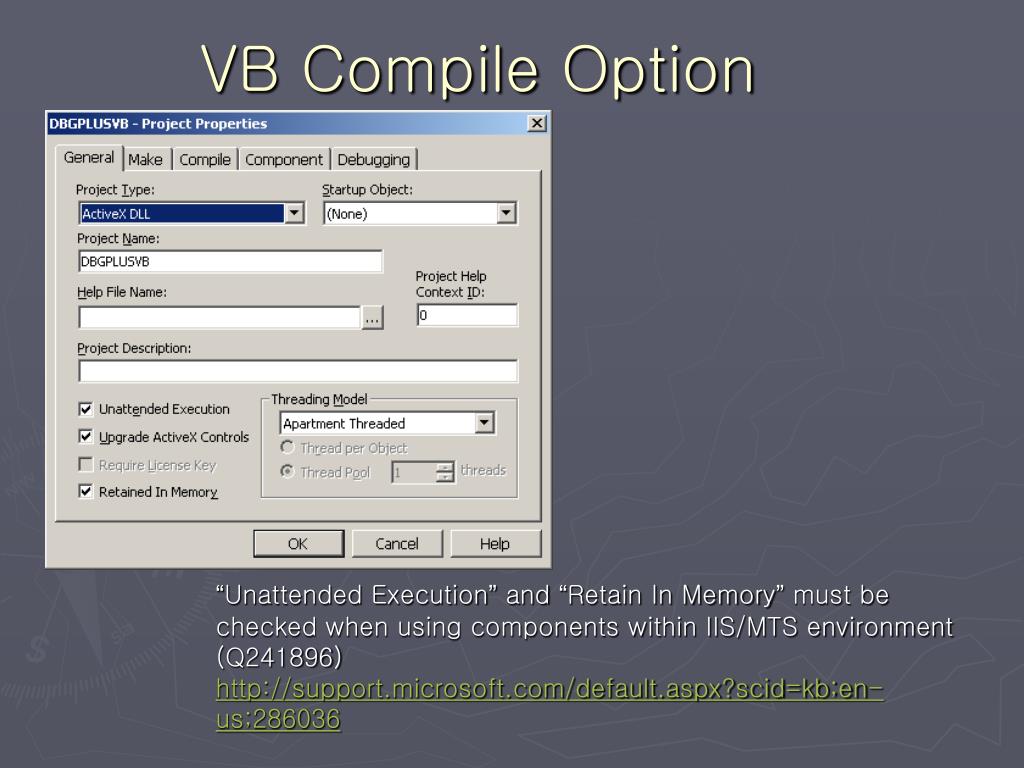

35. VB Compile Option “Unattended Execution” and “Retain In Memory” must be checked when using components within IIS/MTS environment (Q241896) http://support.microsoft.com/default.aspx?scid=kb;en-us;286036

36. VB Component 컴파일 옵션 점검 툴 • SAMPLE: Using VBCHKW2K to Isolate DLLs Compiled Without Retain In Memory and Unattended Execution • http://support.microsoft.com/default.aspx?scid=kb;en-us;286036

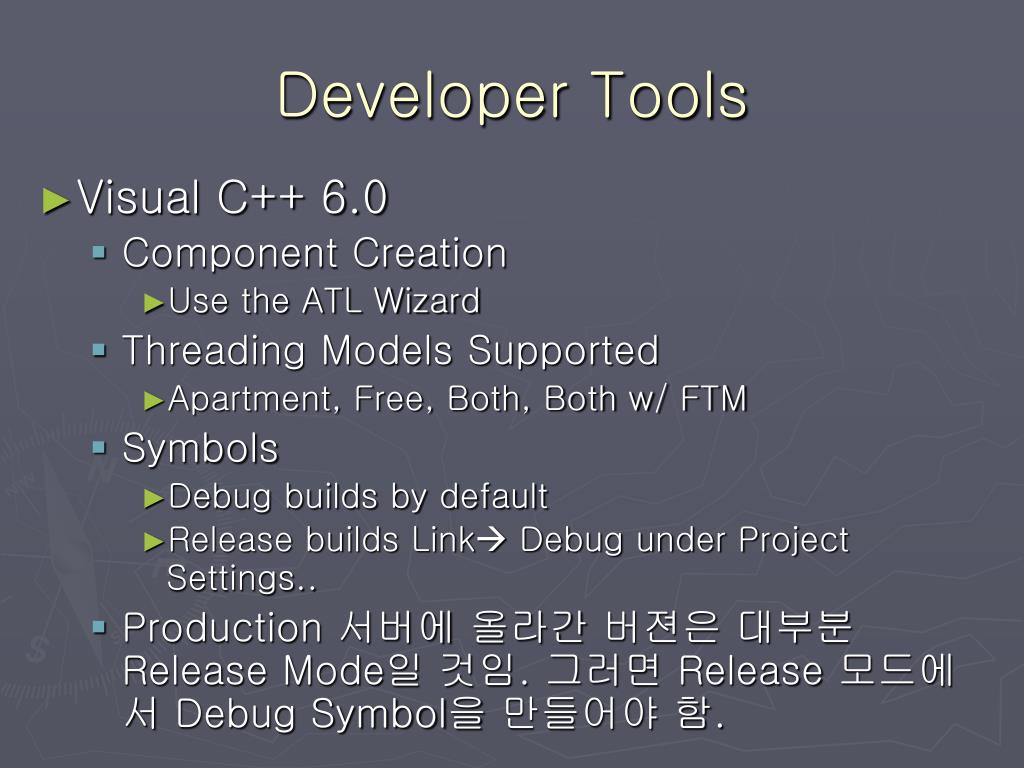

37. Developer Tools • Visual C++ 6.0 • Component Creation • Use the ATL Wizard • Threading Models Supported • Apartment, Free, Both, Both w/ FTM • Symbols • Debug builds by default • Release builds Link Debug under Project Settings.. • Production 서버에 올라간 버젼은 대부분 Release Mode일 것임. 그러면 Release 모드에서 Debug Symbol을 만들어야 함.

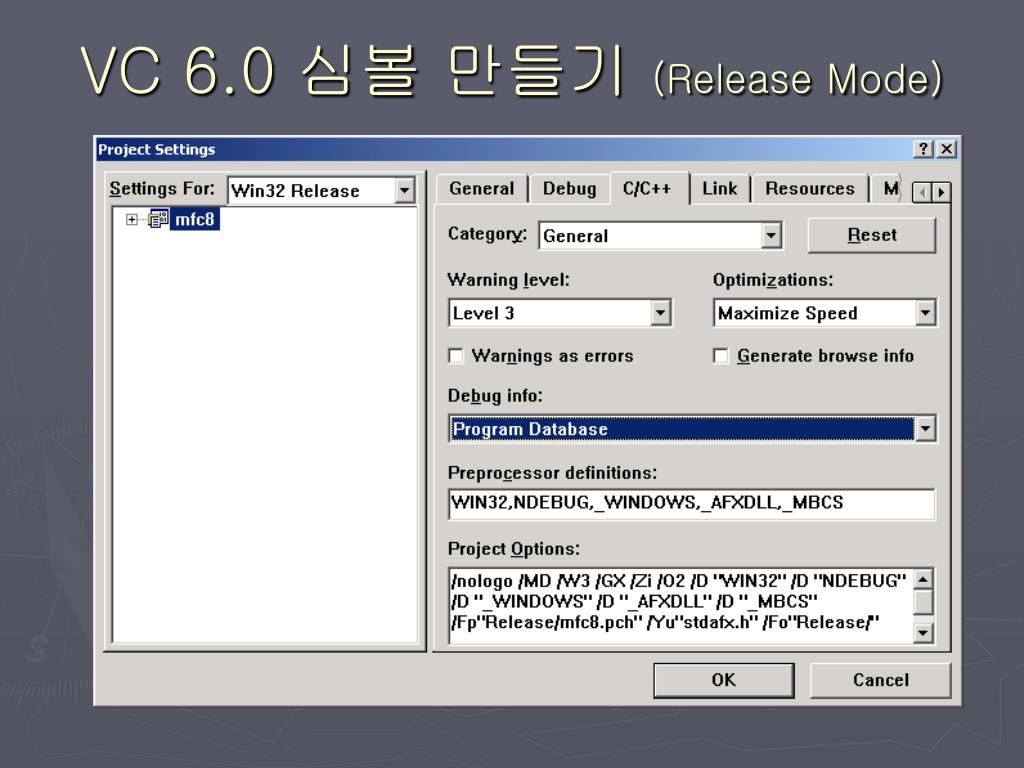

38. VC 6.0 심볼 만들기(Release Mode) Q291585

39. VC 6.0 심볼 만들기 (Release Mode)

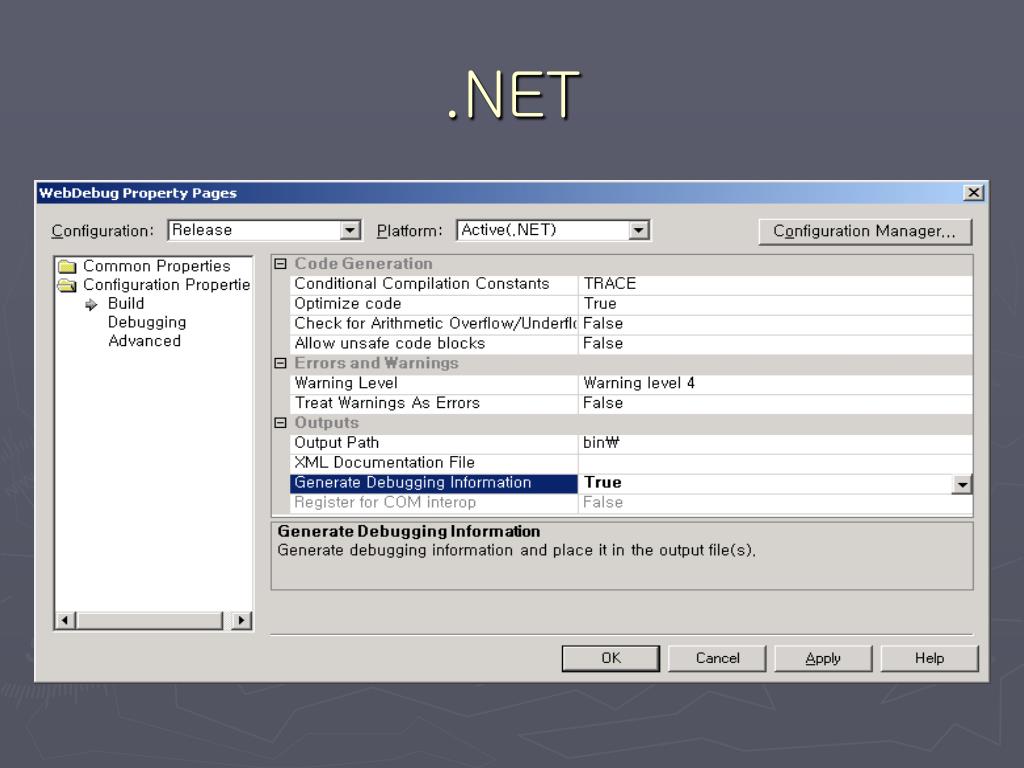

40. .NET

41. 디버깅 시나리오 • Crash (AV) • High CPU Utilization • Memory Leak • Art of Debugging

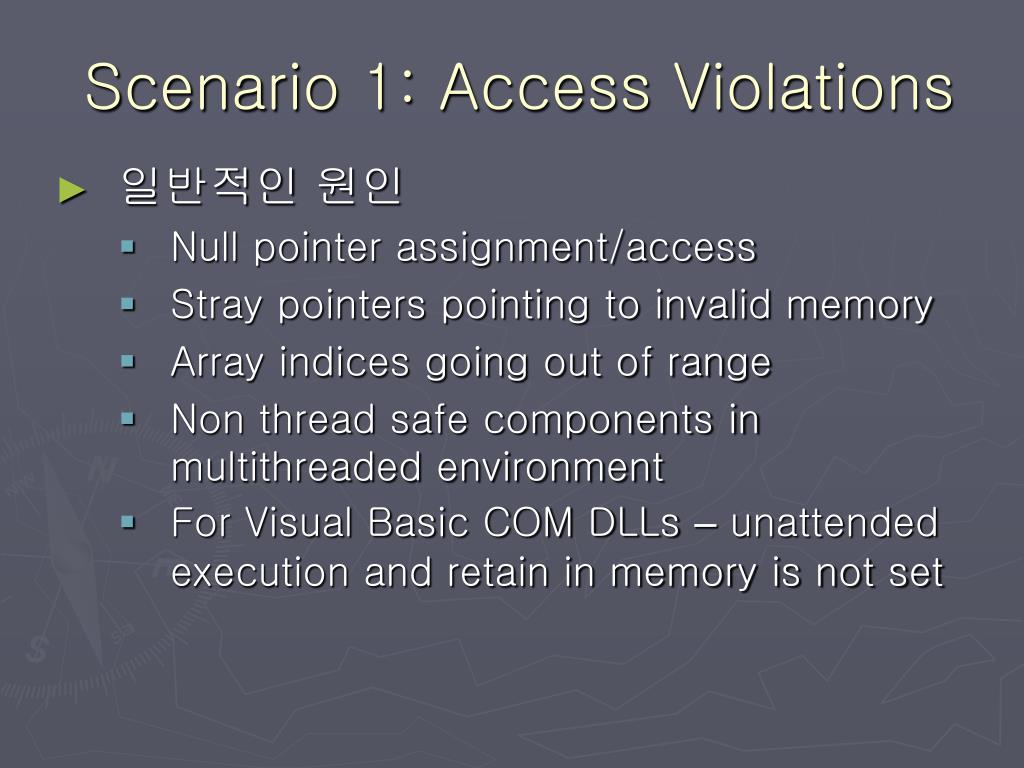

42. Scenario 1: Access Violations • 일반적인 원인 • Null pointer assignment/access • Stray pointers pointing to invalid memory • Array indices going out of range • Non thread safe components in multithreaded environment • For Visual Basic COM DLLs – unattended execution and retain in memory is not set

43. Scenario 1: Access Violations (2) • Dump를 수집 • (DrWatson , Userdump, adplus.vbs) • Windbg 로 덤프 연다. • 문제를 일으킨 쓰레드의 call stack 본다. • 문제를 일으킨 소스를 review한다.

44. Scenario 2: High CPU Utilization • CPU를 많이 사용하는 프로세스를 찾아내라. • 성능모니터 이용 아래 카운터 사용 • % processor time • Process ID

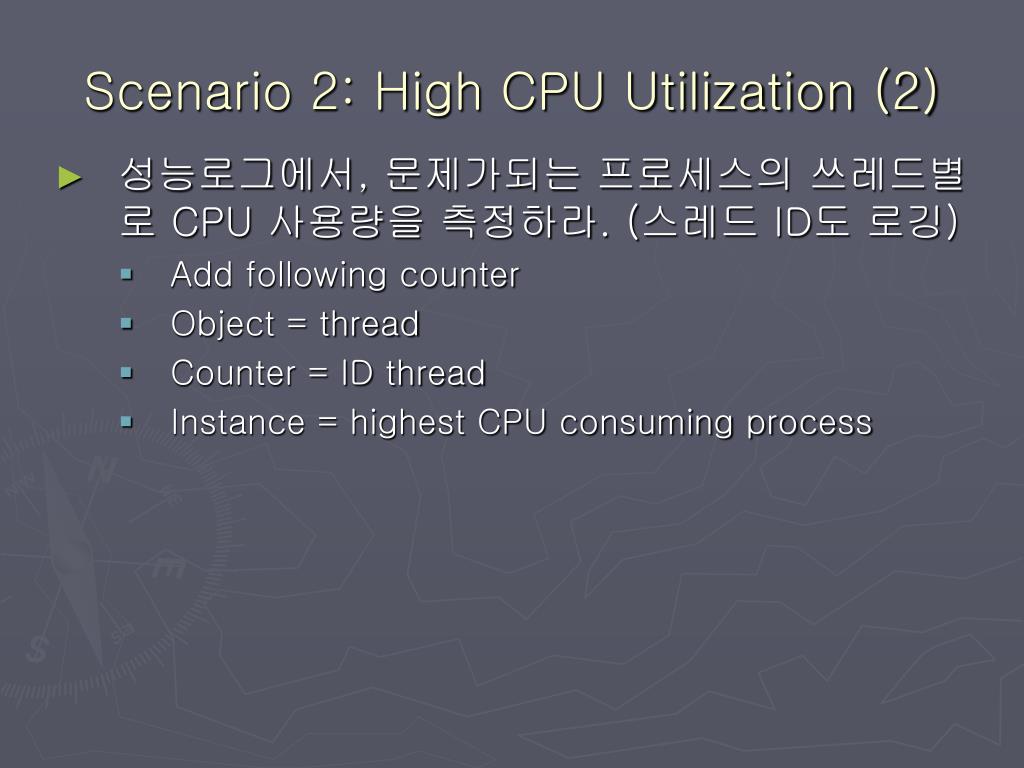

45. Scenario 2: High CPU Utilization (2) • 성능로그에서, 문제가되는 프로세스의 쓰레드별로 CPU 사용량을 측정하라. (스레드 ID도 로깅) • Add following counter • Object = thread • Counter = ID thread • Instance = highest CPU consuming process

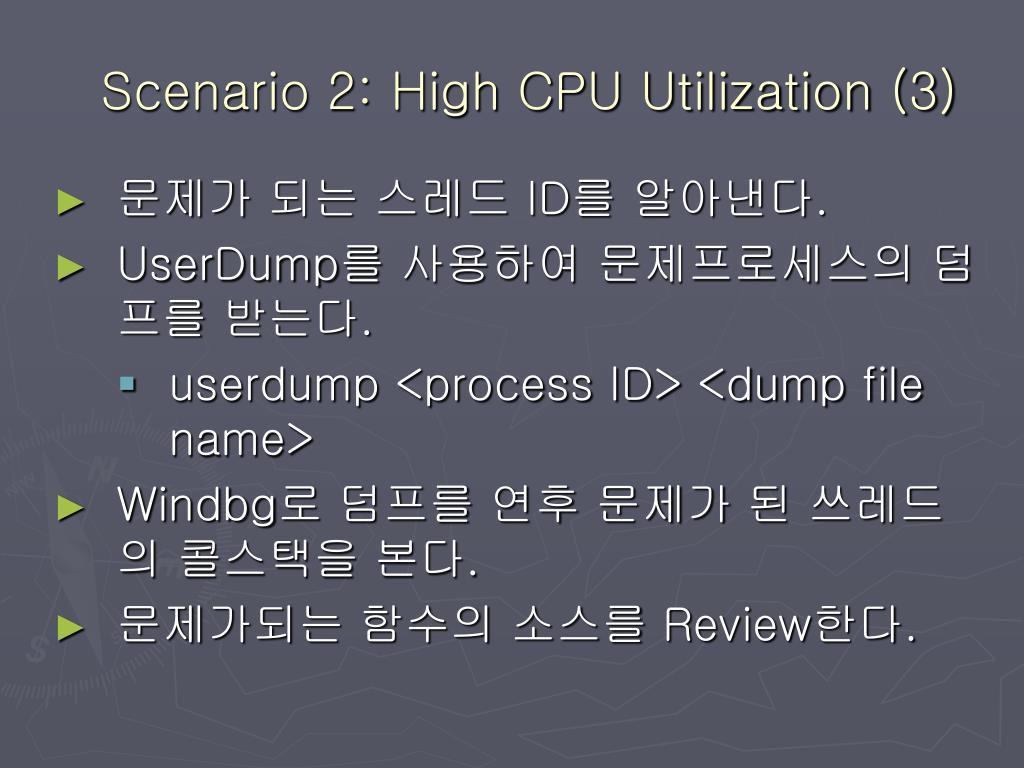

46. Scenario 2: High CPU Utilization (3) • 문제가 되는 스레드 ID를 알아낸다. • UserDump를 사용하여 문제프로세스의 덤프를 받는다. • userdump <process ID> <dump file name> • Windbg로 덤프를 연후 문제가 된 쓰레드의 콜스택을 본다. • 문제가되는 함수의 소스를 Review한다.

47. Art of Debugging • 고객의 말은 반만 믿어라. • 자신이 정확한 현상 데이타를 보기전에는 고객의 말은 참조만 하라. 잘못된 현상 정의로 인해 많은 시간이 소요되고는 한다. • 버그의 재현 절차를 알아내라. • 버그의 재현을 성공한다면 이미 그 버그는 반은 풀린 것이다. • 버그를 잘 설명할수 있어야 한다. • 그냥 “이상해요”, “불안해요”라는 말을 다음의 말로 바꾼다. • 5명 이상의 사용자가 2시간 사용후 inetinfo.exe 가 Hang이 걸린다. • 복잡한 문제라면 여러개의 단일 문제로 나눈다. • 버그는 하나가 아닐수 있다. 하나씩 풀어 나가면 된다. • 내가 버그를 잘 설명할 수 있을때 동료들이 도와줄수 있는 것이다.

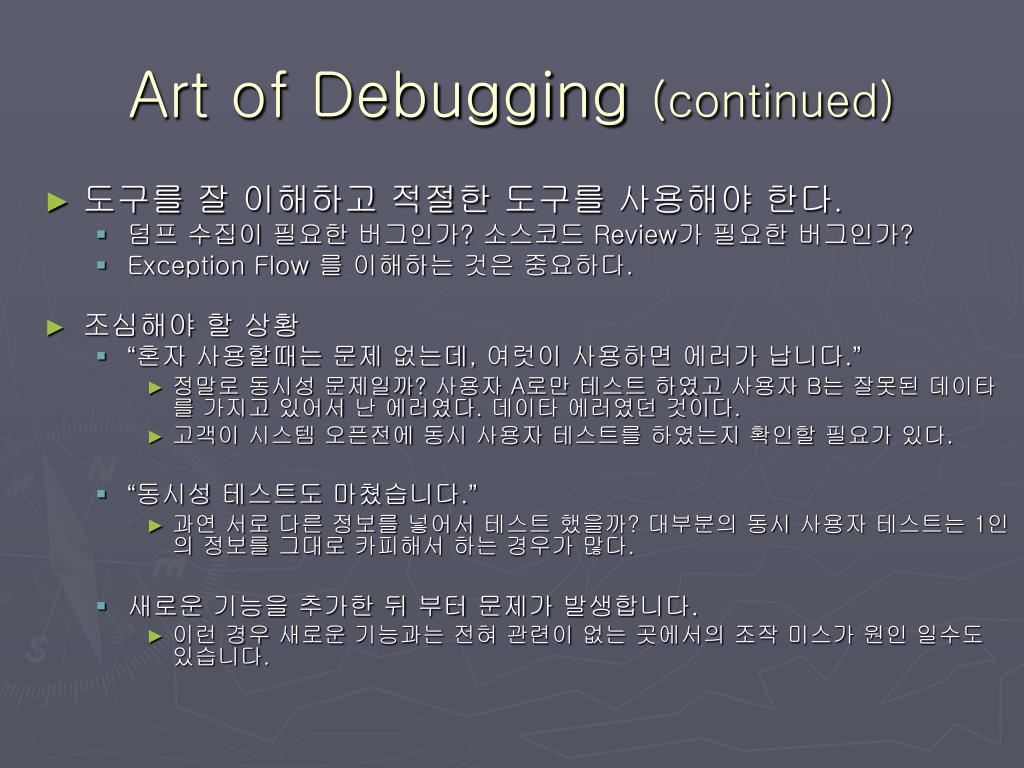

48. Art of Debugging (continued) • 도구를 잘 이해하고 적절한 도구를 사용해야 한다. • 덤프 수집이 필요한 버그인가? 소스코드 Review가 필요한 버그인가? • Exception Flow 를 이해하는 것은 중요하다. • 조심해야 할 상황 • “혼자 사용할때는 문제 없는데, 여럿이 사용하면 에러가 납니다.” • 정말로 동시성 문제일까? 사용자 A로만 테스트 하였고 사용자 B는 잘못된 데이타를 가지고 있어서 난 에러였다. 데이타 에러였던 것이다. • 고객이 시스템 오픈전에 동시 사용자 테스트를 하였는지 확인할 필요가 있다. • “동시성 테스트도 마쳤습니다.” • 과연 서로 다른 정보를 넣어서 테스트 했을까? 대부분의 동시 사용자 테스트는 1인의 정보를 그대로 카피해서 하는 경우가 많다. • 새로운 기능을 추가한 뒤 부터 문제가 발생합니다. • 이런 경우 새로운 기능과는 전혀 관련이 없는 곳에서의 조작 미스가 원인 일수도 있습니다.

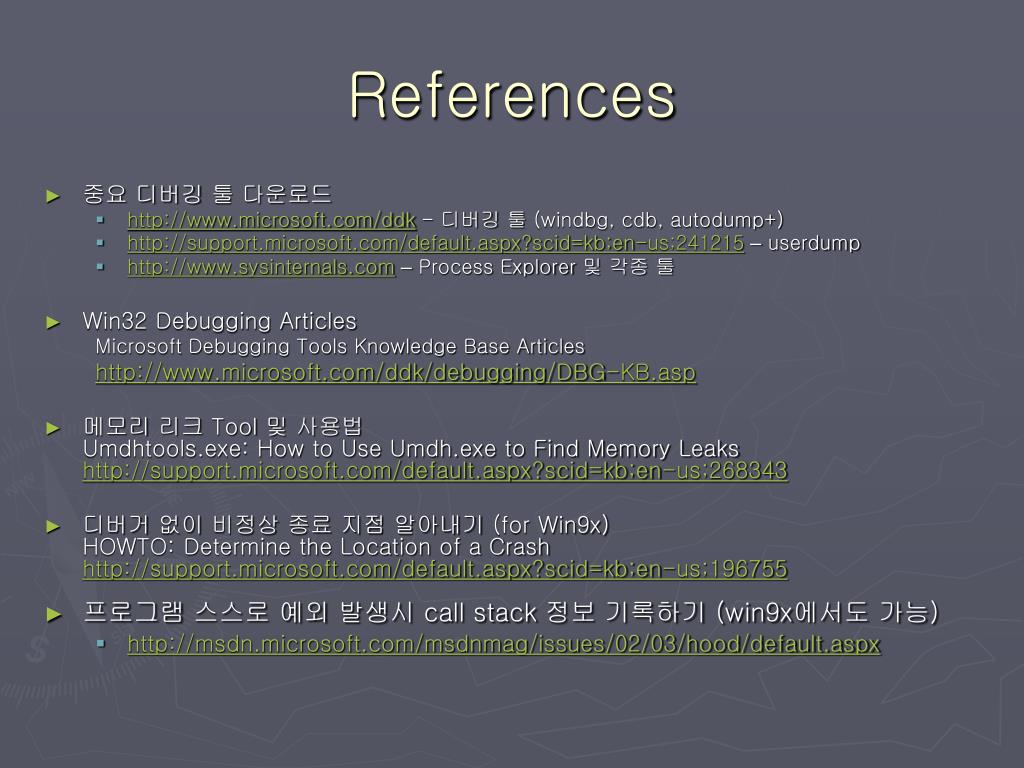

49. References • 중요 디버깅 툴 다운로드 • http://www.microsoft.com/ddk - 디버깅 툴 (windbg, cdb, autodump+) • http://support.microsoft.com/default.aspx?scid=kb;en-us;241215– userdump • http://www.sysinternals.com– Process Explorer 및 각종 툴 • Win32 Debugging Articles Microsoft Debugging Tools Knowledge Base Articles http://www.microsoft.com/ddk/debugging/DBG-KB.asp • 메모리 리크 Tool 및 사용법Umdhtools.exe: How to Use Umdh.exe to Find Memory Leakshttp://support.microsoft.com/default.aspx?scid=kb;en-us;268343 • 디버거 없이 비정상 종료 지점 알아내기 (for Win9x)HOWTO: Determine the Location of a Crash http://support.microsoft.com/default.aspx?scid=kb;en-us;196755 • 프로그램 스스로 예외 발생시 call stack 정보 기록하기 (win9x에서도 가능) • http://msdn.microsoft.com/msdnmag/issues/02/03/hood/default.aspx

50. References • VB COM+ 컴포넌트작성시 주의할 점. PRB: Visual Basic DLL Has Memory Leaks and Crashes in COM+ If 'Retain In Memory' Is Not Set • http://support.microsoft.com/default.aspx?scid=kb;en-us;264957 • VB COM+ 컴포넌트 빌드 옵션 점검 툴 (Windows 2000용) SAMPLE: Using VBCHKW2K to Isolate DLLs Compiled Without Retain In Memory and Unattended Execution • http://support.microsoft.com/default.aspx?scid=kb;en-us;286036 • VC++ 6.0 프로젝트용 디버깅 정보 생성하는 법 (Release Mode에서) HOWTO: Create Debug Symbols for a Visual C++ Application • http://support.microsoft.com/default.aspx?scid=kb;en-us;291585 • Win32 App환경에서 audodump+ 사용하는 법 HOWTO: Use Autodump+ to Troubleshoot "Hangs" and "Crashes" • http://support.microsoft.com/default.aspx?scid=kb;en-us;286350 • HOWTO: Obtain a Userdump When COM+ Failfasts COM+ Failfast 이해 및 COM+ Component crash시 덤프 수집 방법 • http://support.microsoft.com/default.aspx?scid=kb;en-us;287643
