④  Lumin 対物レンズコンボ を軽く持って、レボルバをまわし標本上に移動してください 。

Lumin 対物 レンズコンボの設置法. 蛍光観察をしないときは、 アタッチメントを 付けて光学顕微鏡用対物レンズとして 使用 いただけます。. ①  Lumin 対物 レンズ コンボを、ボックスから取り出し、対物 レンズ をしっかり押さえながら、 Lumin イ   ルミネーターを真っ直ぐ引出して(マグネットで固定)、対物 レンズ をはずして ください。. Lumin 対物レンズコンボ. Lumin イルミネーター. 対物レンズ. ②  顕微鏡レボルバに Lumin 対物レンズを設置 し てください 。. *対物レンズ延長リング.

reilly
Download Presentation

④  Lumin 対物レンズコンボ を軽く持って、レボルバをまわし標本上に移動してください 。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

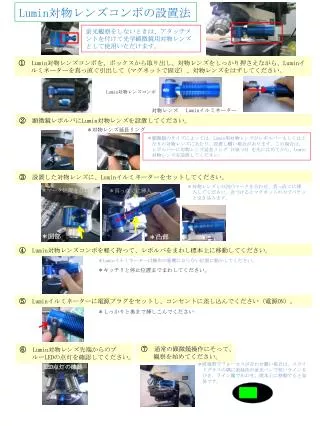

  1. Lumin対物レンズコンボの設置法 蛍光観察をしないときは、アタッチメントを付けて光学顕微鏡用対物レンズとして使用いただけます。 ① Lumin対物レンズコンボを、ボックスから取り出し、対物レンズをしっかり押さえながら、Luminイ   ルミネーターを真っ直ぐ引出して(マグネットで固定)、対物レンズをはずしてください。 Lumin対物レンズコンボ Luminイルミネーター 対物レンズ ② 顕微鏡レボルバにLumin対物レンズを設置してください。 *対物レンズ延長リング *顕微鏡のタイプによっては、Lumin用対物レンズがレボルバーもしくはと   なりの対物レンズにあたり、設置し難い場合があります。この場合は、  レボルバーに対物レンズ延長リング(YAK-13)を先にはめてから、Lumin  対物レンズを設置してください。 ③ 設置した対物レンズに、Luminイルミネーターをセットしてください。 *対物レンズとの凹凸マークを合わせ、真っ直ぐに挿  入してください。近づけるとマグネットの力でバチッ  と引き込みます。 *マーク位置を合わせる *真っ直ぐに挿入 *凹部 *凸部 ④ Lumin対物レンズコンボを軽く持って、レボルバをまわし標本上に移動してください。 *Luminイルミネーターは操作の邪魔にならない位置に動かしてください。 *キッチリと停止位置までまわしてください。 ⑤ Luminイルミネーターに電源プラグをセットし、コンセントに差し込んでください(電源ON)。 *しっかりと奥まで挿しこんでください ⑦ 通常の顕微鏡操作にそって、   観察を始めてください。 ⑥ Lumin対物レンズ先端からのブ   ルーLEDの点灯を確認してください。 *暗視野でフォーカスが合わせ難い場合は、スライ  ドグラスの隅に黄緑色の蛍光ペンで短いラインを   ひき、ライン端であわせ、標本上に移動すると容  易です。 LED点灯の確認
