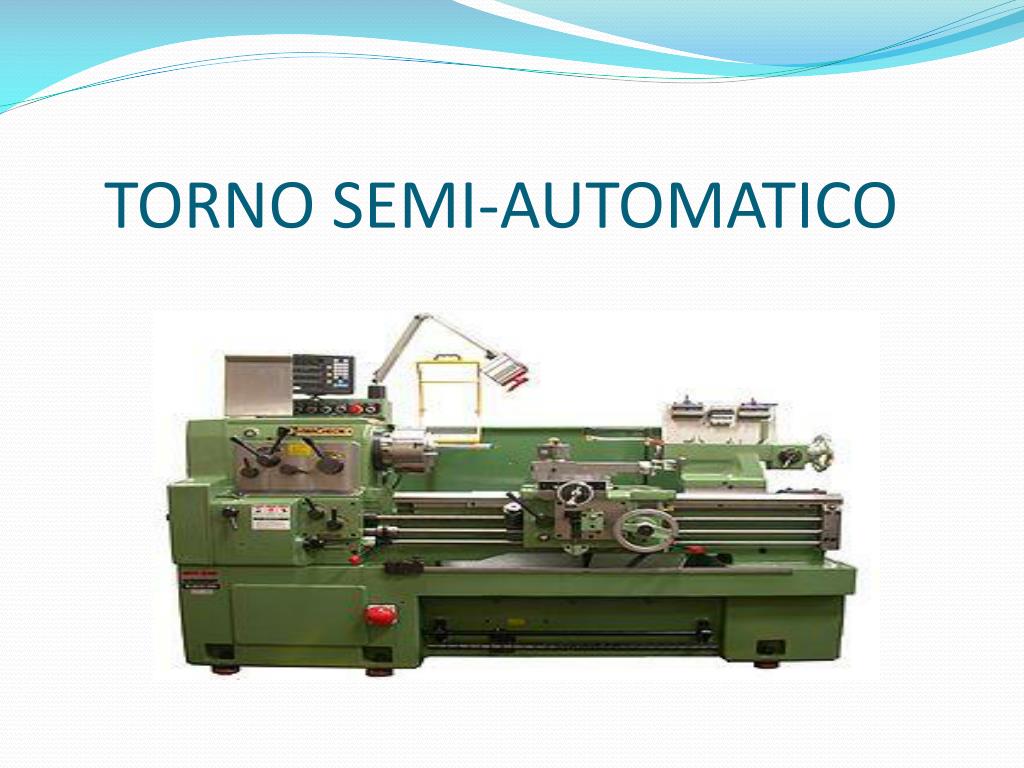

  1. TORNO SEMI-AUTOMATICO

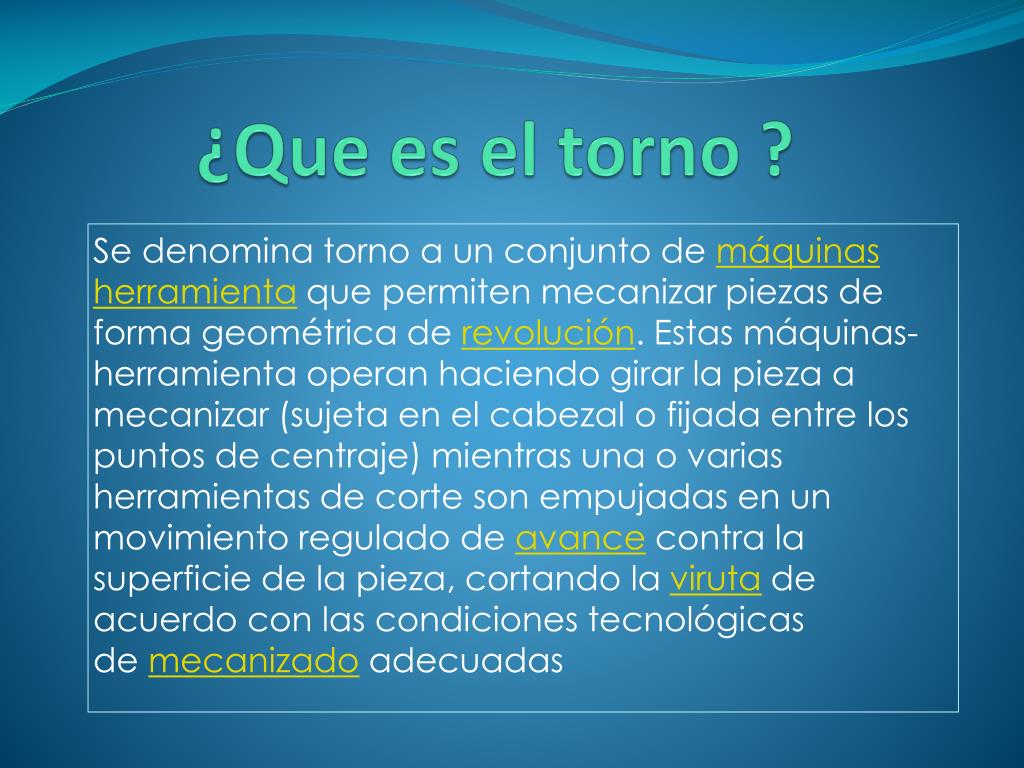

  2. ¿Que es el torno ? Se denomina torno a un conjunto de máquinas herramienta que permiten mecanizar piezas de forma geométrica de revolución. Estas máquinas-herramienta operan haciendo girar la pieza a mecanizar (sujeta en el cabezal o fijada entre los puntos de centraje) mientras una o varias herramientas de corte son empujadas en un movimiento regulado de avance contra la superficie de la pieza, cortando la viruta de acuerdo con las condiciones tecnológicas de mecanizado adecuadas

  3. Torno semi-automatico El torno semiautomático es un torno que hace sin intervención del operario todo el ciclo mecanizado, como en los tornos automáticos, pero que se para al terminar cada pieza, debiendo entonces el operario retirar la pieza hecha, poner la nueva pieza en bruto y dar marcha de nuevo al torno. Se utilizan para piezas de mayor tamaño e irregular. En este caso el operario opera la palanca de apertura y cierre de pinza, hace a mano con las palancas el retroceso del revolver a cada operación y embraga el avance para la operación siguiente; al llegar al tope se acciona automáticamente el desembrague del avance.

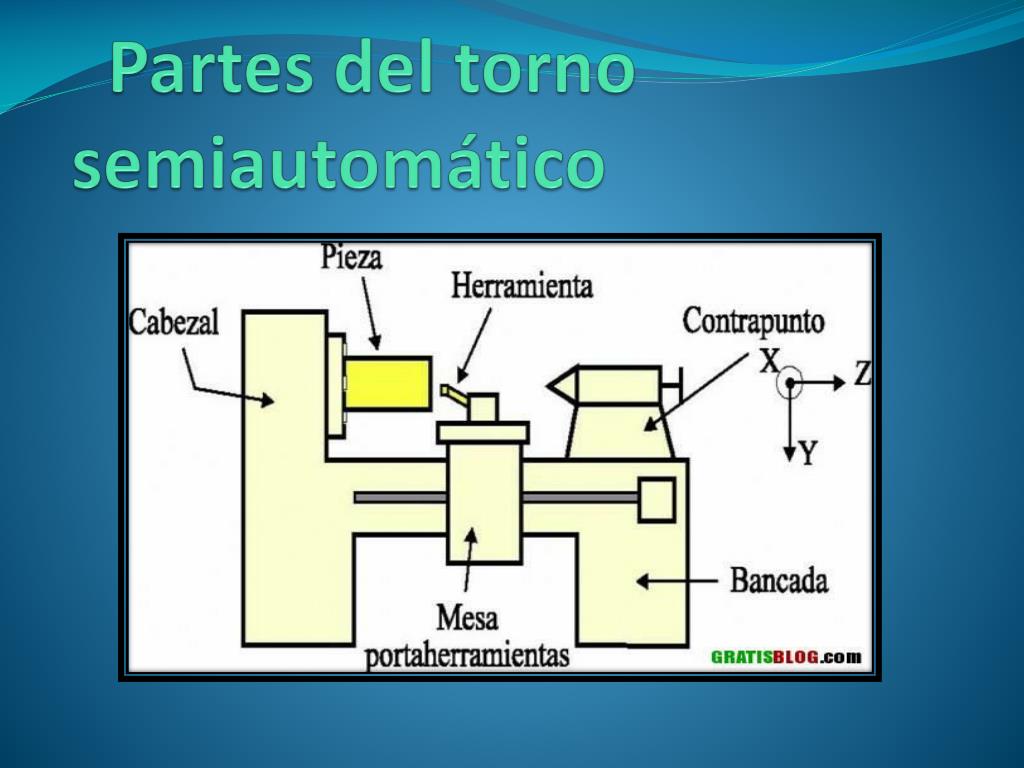

  4. Partes del torno semiautomático

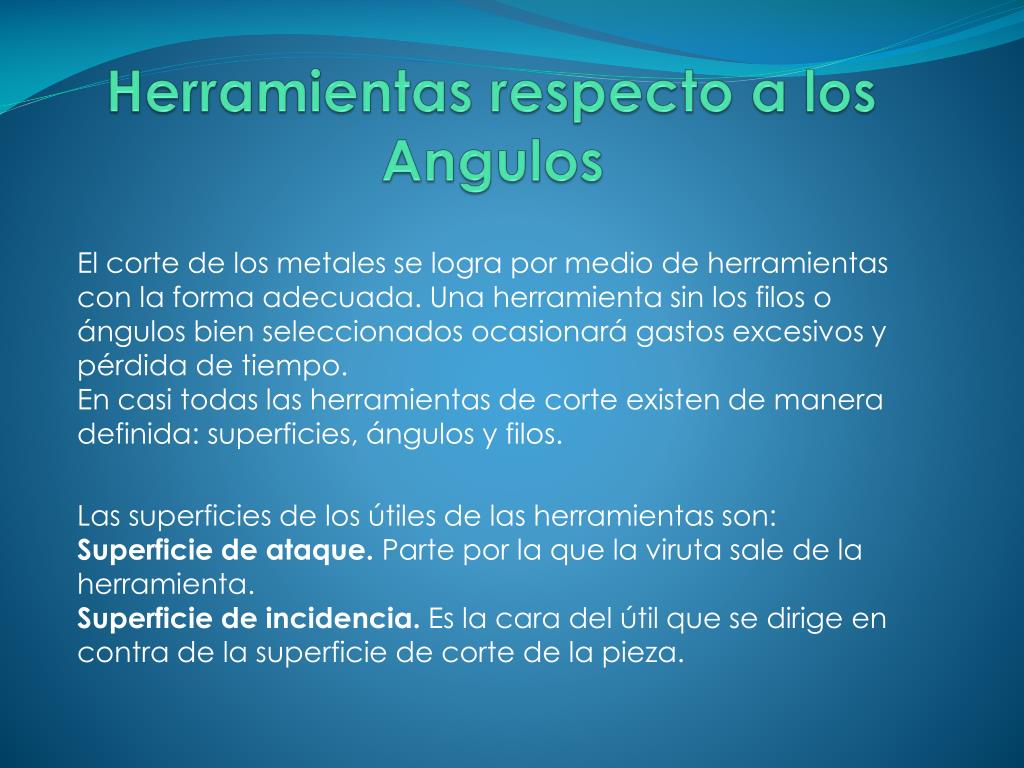

  5. Herramientas respecto a los Angulos El corte de los metales se logra por medio de herramientas con la forma adecuada. Una herramienta sin los filos o ángulos bien seleccionados ocasionará gastos excesivos y pérdida de tiempo.En casi todas las herramientas de corte existen de manera definida: superficies, ángulos y filos. Las superficies de los útiles de las herramientas son:Superficie de ataque. Parte por la que la viruta sale de la herramienta.Superficie de incidencia. Es la cara del útil que se dirige en contra de la superficie de corte de la pieza.

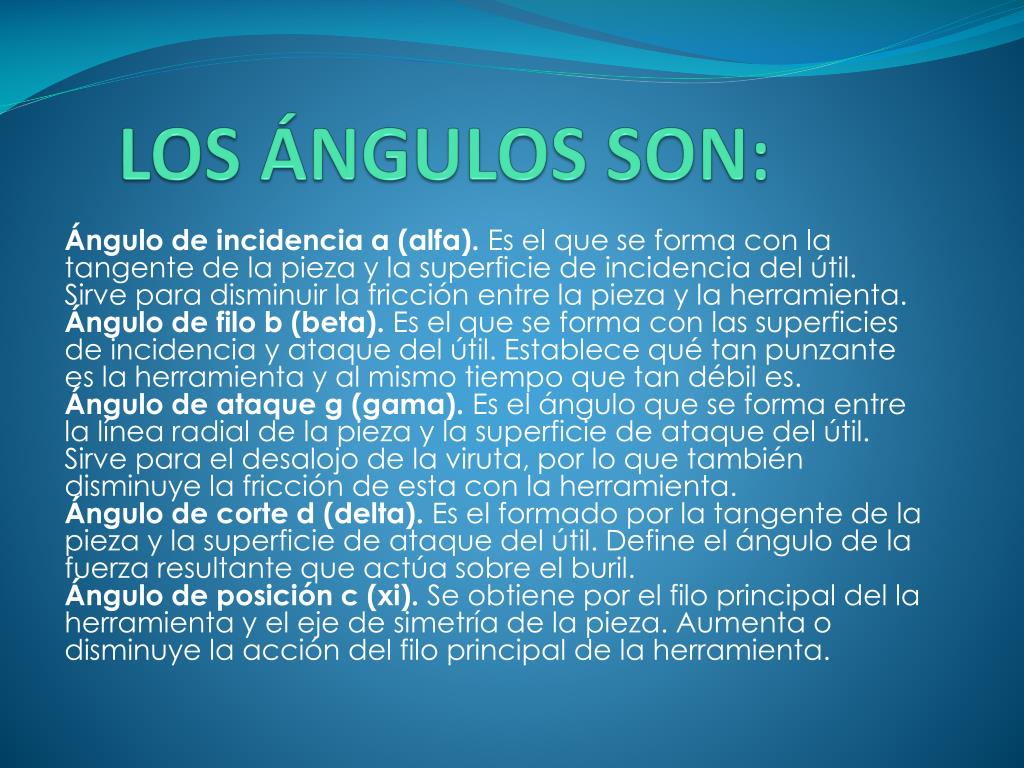

  6. LOS ÁNGULOS SON: Ángulo de incidencia a (alfa). Es el que se forma con la tangente de la pieza y la superficie de incidencia del útil. Sirve para disminuir la fricción entre la pieza y la herramienta.Ángulo de filo b (beta). Es el que se forma con las superficies de incidencia y ataque del útil. Establece qué tan punzante es la herramienta y al mismo tiempo que tan débil es.Ángulo de ataque g (gama). Es el ángulo que se forma entre la línea radial de la pieza y la superficie de ataque del útil. Sirve para el desalojo de la viruta, por lo que también disminuye la fricción de esta con la herramienta.Ángulo de corte d (delta). Es el formado por la tangente de la pieza y la superficie de ataque del útil. Define el ángulo de la fuerza resultante que actúa sobre el buril.Ángulo de posición c (xi). Se obtiene por el filo principal del la herramienta y el eje de simetría de la pieza. Aumenta o disminuye la acción del filo principal de la herramienta.

  7. CONCLUSIONES Que el torno son máquinas herramientas que permiten mecanizar piezas de forma geométrica, Son máquinas que permiten mecanizar diferentes piezas de forma geométrica, cortándolas las virutas de acuerdo con las condiciones que se les da al torno.

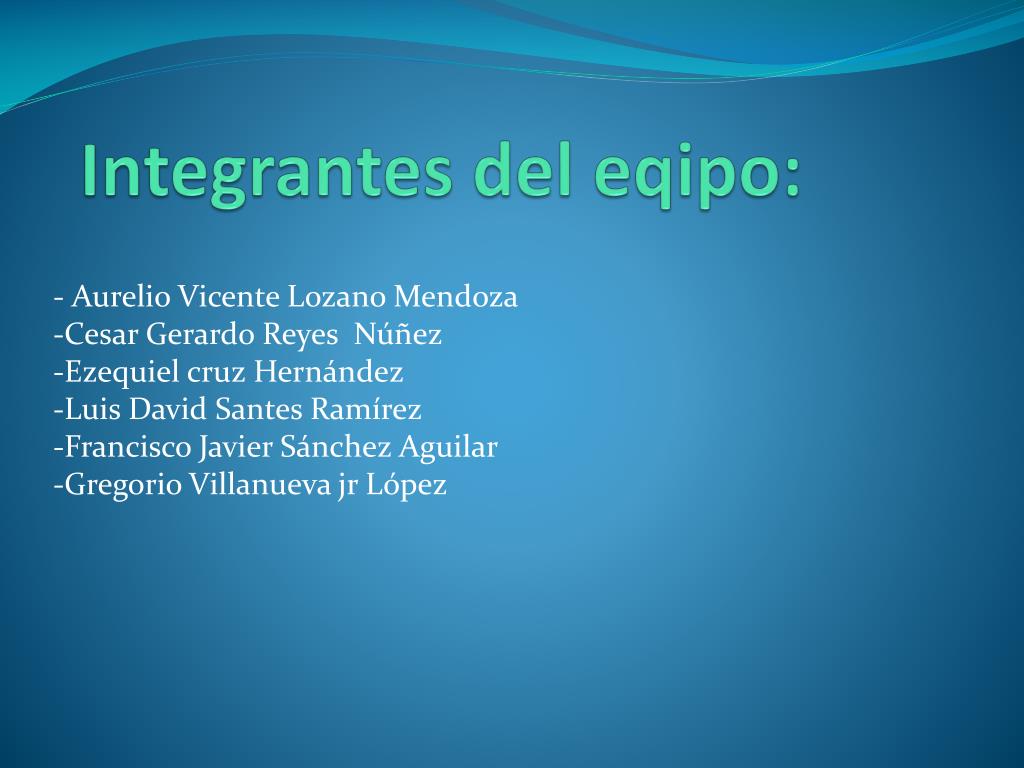

  8. Integrantes del eqipo: - Aurelio Vicente Lozano Mendoza-Cesar Gerardo Reyes Núñez-Ezequiel cruz Hernández-Luis David Santes Ramírez-Francisco Javier Sánchez Aguilar -Gregorio Villanueva jr López
