  1. LES RESEAUX Interconnexion d’équipements d ’extrémité (Ordinateurs)

  2. TYPE DE RESEAUX • Réseaux LAN • Réseaux WAN • Les Réseaux

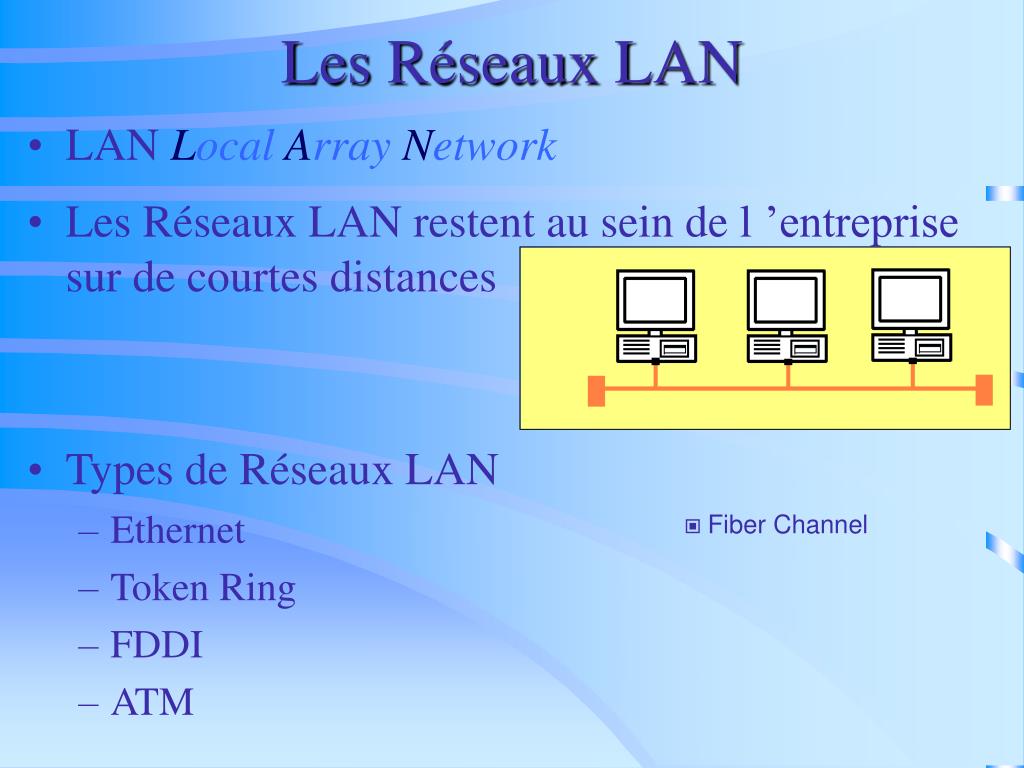

  3. Les Réseaux LAN • LAN LocalArrayNetwork • Les Réseaux LAN restent au sein de l ’entreprise sur de courtes distances • Types de Réseaux LAN • Ethernet • Token Ring • FDDI • ATM • Fiber Channel

  4. Les Réseaux WAN • WAN WideArrayNetwork • Les Réseaux WAN sont des réseaux longues distances • Types de Réseaux Wan • Internet • Transpac • Rnis/RC • ATM • Relais de Trames

  5. Les Réseaux • Un Réseau est généralement une combinaison plus ou moins complexe de Lan et de Wan

  6. ARCHITECTUREDU RESEAU • Les Nœuds • Les Topologies

  7. Les Nœuds • Le Nœud, point d ’embranchement du réseau reliant au moins deux canaux physiques, peut réalisé 3 fonctions : • Répéteur • Diffuseur • Concentrateur (Hub, Switch)

  8. Lestopologiesderéseau Bus Anneau Etoile Arbre

  9. PERFORMANCES INTRINSEQUES • Qualité de transmission • Vitesse de transmission • Aspects temporels • Qualité de service

  10. Qualité de Transmission • Défauts intrinsèques • Taux d’erreurs

  11. Défauts intrinsèques • Le bruit • Les distorsions en fréquence ou en phase • Les coupures • Les perturbations électromagnétiques

  12. Taux d’erreurs • Mesurer en fonction de : • l’altération des données • la perte de données • Exprimer soit en : • taux de bits erronés (Bit Error Rate) • taux de paquets erronés (Packet Error Rate) • Traiter soit par : • détection CRC • notification • correction

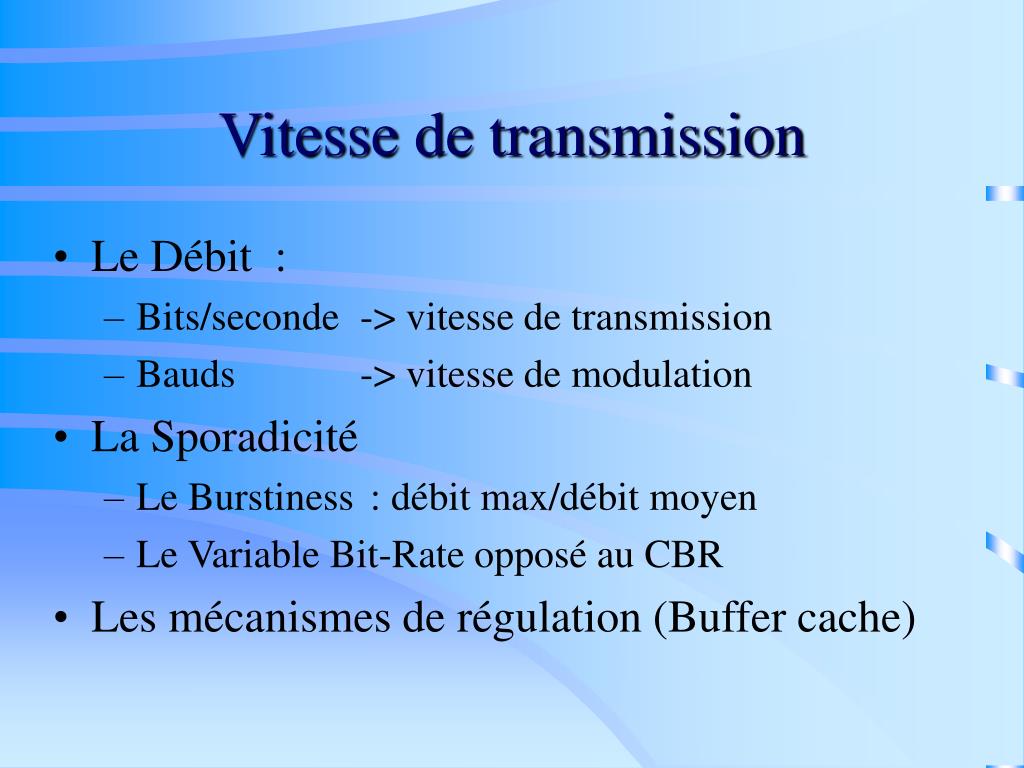

  13. Vitesse de transmission • Le Débit : • Bits/seconde -> vitesse de transmission • Bauds -> vitesse de modulation • La Sporadicité • Le Burstiness : débit max/débit moyen • Le Variable Bit-Rate opposé au CBR • Les mécanismes de régulation (Buffer cache)

  14. Débit - Vidéo Compressée

  15. Aspects Temporels • Les délais : • traitements internes à l’équipement • temps d’émission (vitesse de modulation) • temps de propagation (transmission delay) : • câble 200 000 Km/s • satellite 2*36 000/200 000 = 0,36 s • La gigue : variation du temps de transit

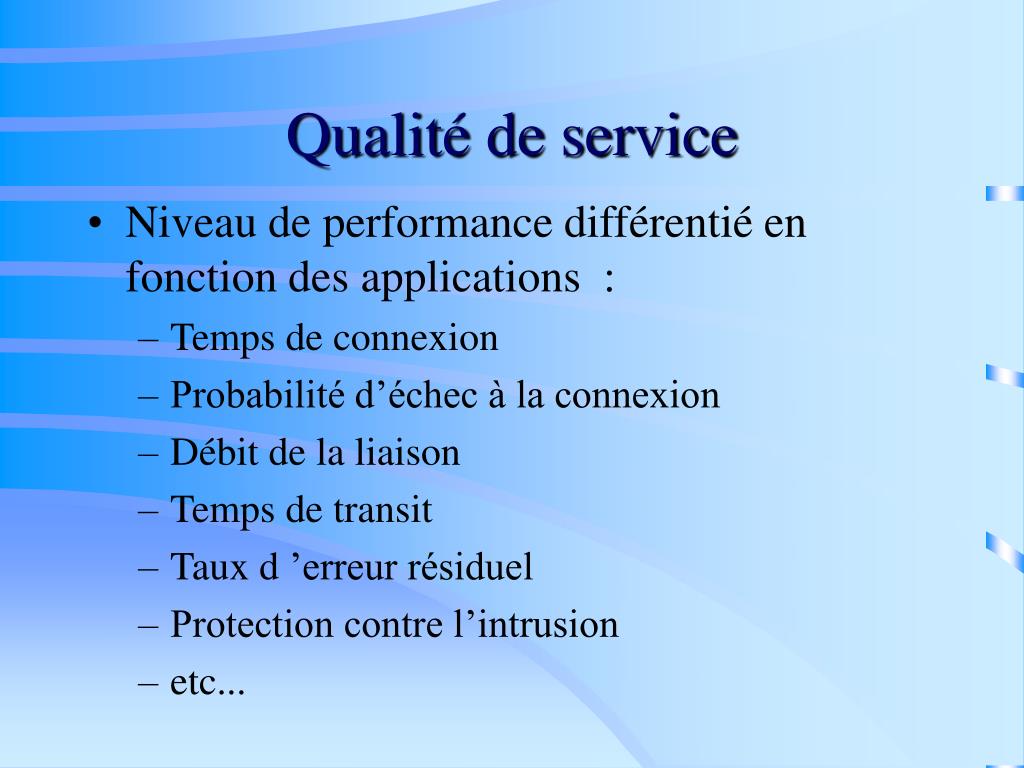

  16. Qualité de service • Niveau de performance différentié en fonction des applications : • Temps de connexion • Probabilité d’échec à la connexion • Débit de la liaison • Temps de transit • Taux d ’erreur résiduel • Protection contre l’intrusion • etc...

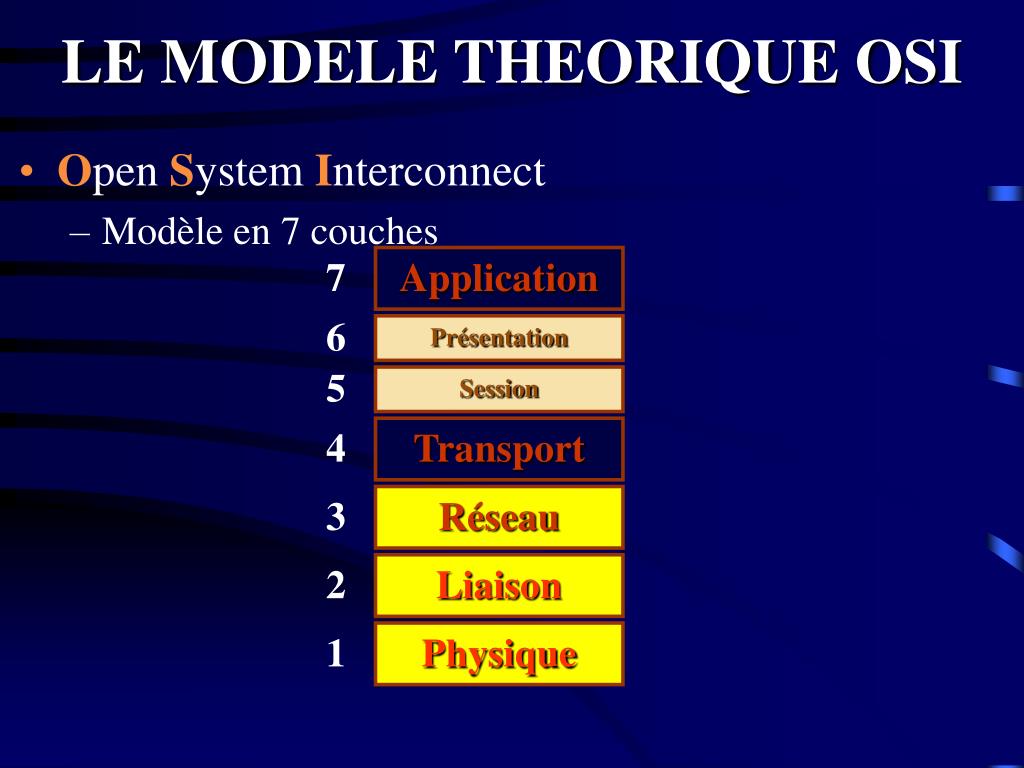

  17. LE MODELE THEORIQUE OSI • Open System Interconnect • Modèle en 7 couches 7 Application 6 Présentation 5 Session 4 Transport 3 Réseau 2 Liaison 1 Physique

  18. Les 7 couches OSI

  19. Les Systèmes Serveurs • Il est possible de distinguer trois systèmes serveurs parmi les plus utilisés • UNIX • NETWARE (Novell) • WINDOWS NT (Microsoft)

  20. LE CABLAGE • Paire torsadée • Câble coaxial • Fibre optique

  21. Paires torsadées • UTP Non blindées • STP Blindées

  22. Câble coaxial • Ethernet gros coaxial Thick Ethernet • Ethernet coaxial fin Thin Ethernet

  23. Fibre optique • Monomode 10 Km • Multimode 30 Km

  24. LA METHODE D ’ACCES • Détection de collision • Anneau à jeton

  25. Détection de collision • Couche MAC Ethernet • Principe de la détection de collision

  26. Couche MAC Ethernet • Couche MAC Medium Access Control • Protocole d'accès au média CSMA/CD Carrier Sense Ecoute de porteuse Multiple Access Accès multiple (pas de priorité) Collision Detection Détection de collision • Topologie logique en bus • Bande passante • 10 Mb/S • 100 Mb/s • 1Gb/s

  27. Principe de la détection de collision Principe d'émission d'une trame par une station • Ecoute du média • Si détection de porteuse (une autre station émet) Alors attente d'un temps aléatoire avant reprise d'écoute. Sinon émission de la trame • Pendant l'émission écoute du média pour vérifier qu'aucune autre station n'émet. Si tel est le cas => COLLISION • Après l'émission attente de 9,6 S avant la trame suivante. Ce délai est appelé Interframe Gap

  28. Anneau à jetons • Couche MAC MediumAccessControl • Topologie logique en Anneau • Bande passante • 4 Mb/S • 16 Mb/s

  29. LA COMMUTATION • Commutation de circuits • Commutation de paquets • Commutation de cellules

  30. Commutation de circuits • Liaison physique entre deux équipements • Multiplexage : • Bande de fréquence FDM • Tranche de temps TDM • Le Téléphone ...

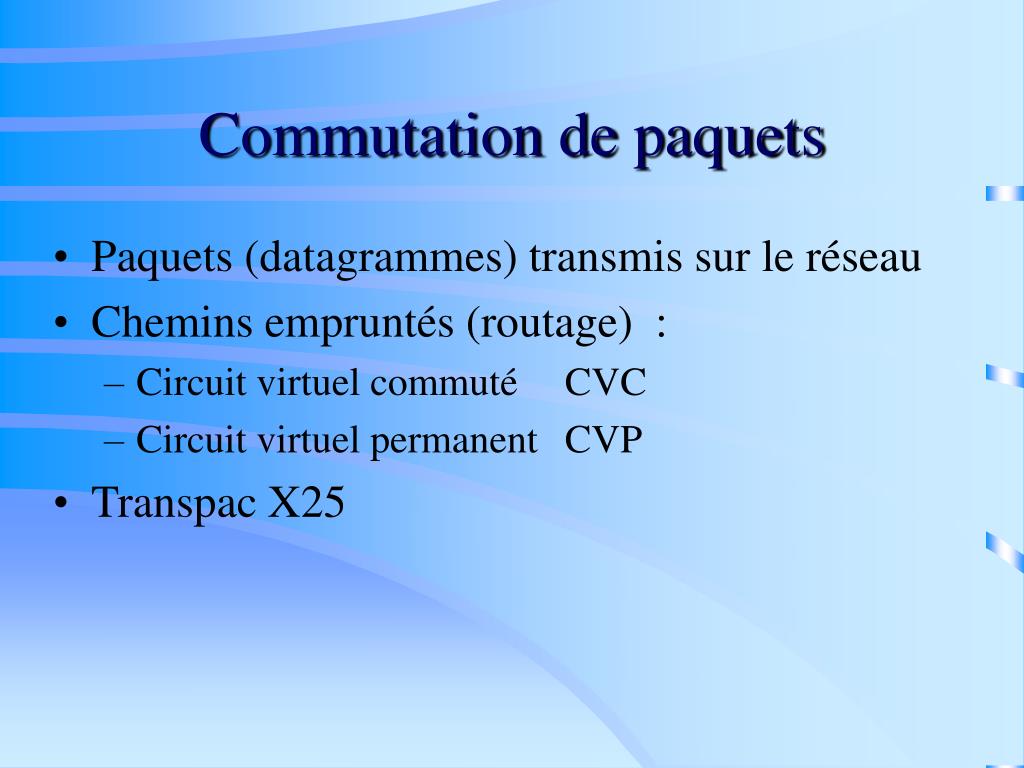

  31. Commutation de paquets • Paquets (datagrammes) transmis sur le réseau • Chemins empruntés (routage) : • Circuit virtuel commuté CVC • Circuit virtuel permanent CVP • Transpac X25

  32. Commutation de Cellules • Petits paquets (cellules) de taille fixe transmis à travers un circuit virtuel du réseau • ATM

  33. INTERCONNEXION • Le répéteur • Le pont • Le routeur • La passerelle • Le commutateur

  34. Les Répéteurs

  35. Les Ponts

  36. Les Routeurs

  37. Les Passerelles

  38. Les Commutateurs

  39. LES RESEAUX LAN • Ethernet • Token Ring • Gigabit Ethernet • FDDI • ATM

  40. Débits Réseaux Locaux • Ethernet • 10 Mb/s • 100 Mb/s • 1 Gb/s • Token Ring • 4 Mb/s • 16 Mb/s • Bientôt 100 Mb/s • FDDI • 100 Mb/s • ATM • 25 Mb/s • 155 Mb/s • 622 Mb/s • Fiber Channel • 1 Gb/s

  41. Ethernet • Historique • Caractéristiques

  42. Historique d'Ethernet • 1985 : IEEE 802.3, 10Base5 ( “thick”) • 1988 : IEEE 802.3a , 10 Base 2 (“Thin”) • IEEE 802.3a , 10 base2 / IEEE 802.3c, FOIRL( “Fiber Optic Inter Repeater Link”) • IEEE 802.3d , Répéteur 10base5 et 10base2 / IEEE 802.3e, 1base5 (“Starlan”) • 1990 : IEEE 802.3i , 10 Base T • 1994 : IEEE 802.3u , 100 Base T • 100 base TX (2 paires UTP5, fibres), 100 Base T4 (4 paires UTP 3/4/5) • 1996 : IEEE 802.3z , Gigabit Ethernet

  43. Caractéristiques 10 Base 5 10 Base 2 10 Base T 100 Base T Débit 10 Mb/s 10 Mb/s 10 Mb/s 100 Mb/s Long Segment 500 m 185 m 100 m 100m Long entre 2 stations 2.5 Km 925 m 500 m 205m Nb max de segment 5 5 5 3 Nb de stations /segment 100 30 - - Nb de stations /réseau 1024 1024 1024 1024 Espacement entre 2 transmetteurs 2.5 m 0.5 m - - Espacement entre 2 Hubs - - 100 m 100 m Nb de Hub-répéteur en série 4 4 4 2 Connectique BNC RJ 45 RJ 45 N ou vampire

  44. Token Ring • Anneau à jetons • 4 ou 16 Mbits/s • paires torsadées et câble coaxial

  45. Gigabit Ethernet Fast Ethernet 100 base T Objectifs Gigabits Ethernet Ethernet 10 base T 2 km 20 km 100 Mbs 412 m 100 m 100 m 25-100 m 25-100m 1 Gbp/s 500 m 2 km 10 Mbs 100 m 500 m 25 km 2 km Débit UTP5 STP/coax Fibre multimode Fibre monomode

  46. FDDI • Topologie anneau • 100 Mbits/s • Paires torsadées et fibre optique

  47. ATM • Le compromis ATM • La commutation de cellules • Modèle de référence

  48. Compromis ATM • Temps Réel : Voix , Vidéo • La commutation de circuit répond à ce critère, mais une émulation de circuit est concevable par une technologie de type commutation de paquet, sous réserve que le retard global et ses variations soient limités. (paquets courts, taille fixe) • Compromis ATM: • La commutation de circuit • La commutation de paquets (cellules de taille fixe)

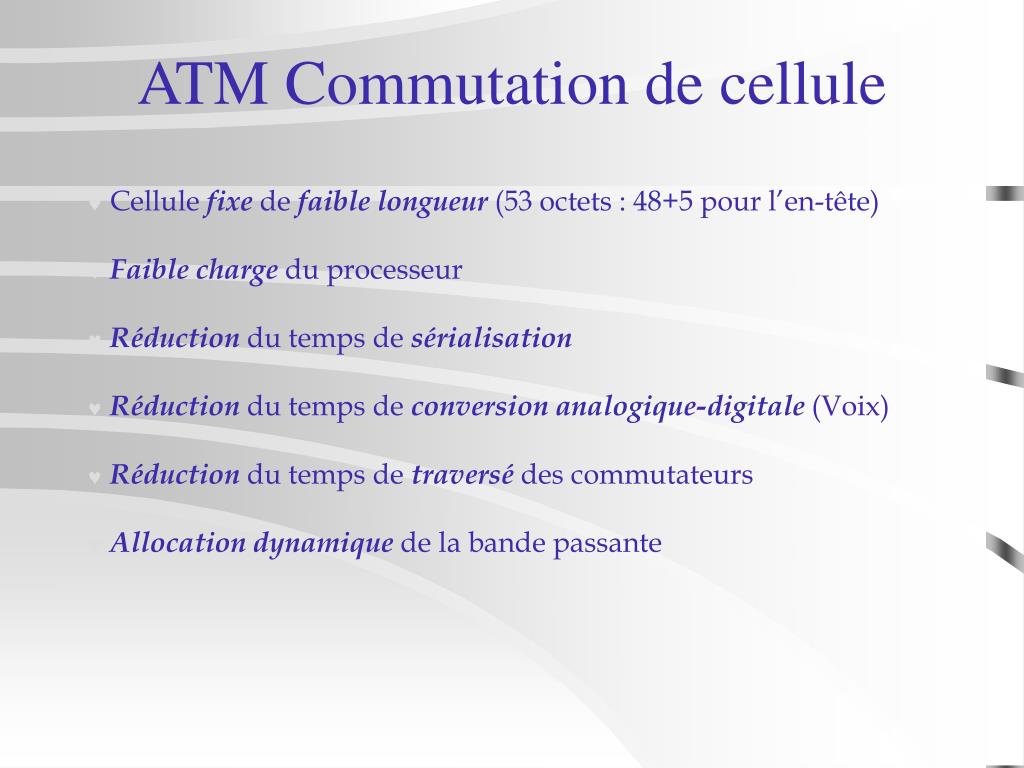

  49. ATM Commutation de cellule • Cellule fixe de faible longueur (53 octets : 48+5 pour l’en-tête) • Faible charge du processeur • Réduction du temps de sérialisation • Réduction du temps de conversion analogique-digitale (Voix) • Réduction du temps de traversé des commutateurs • Allocation dynamique de la bande passante

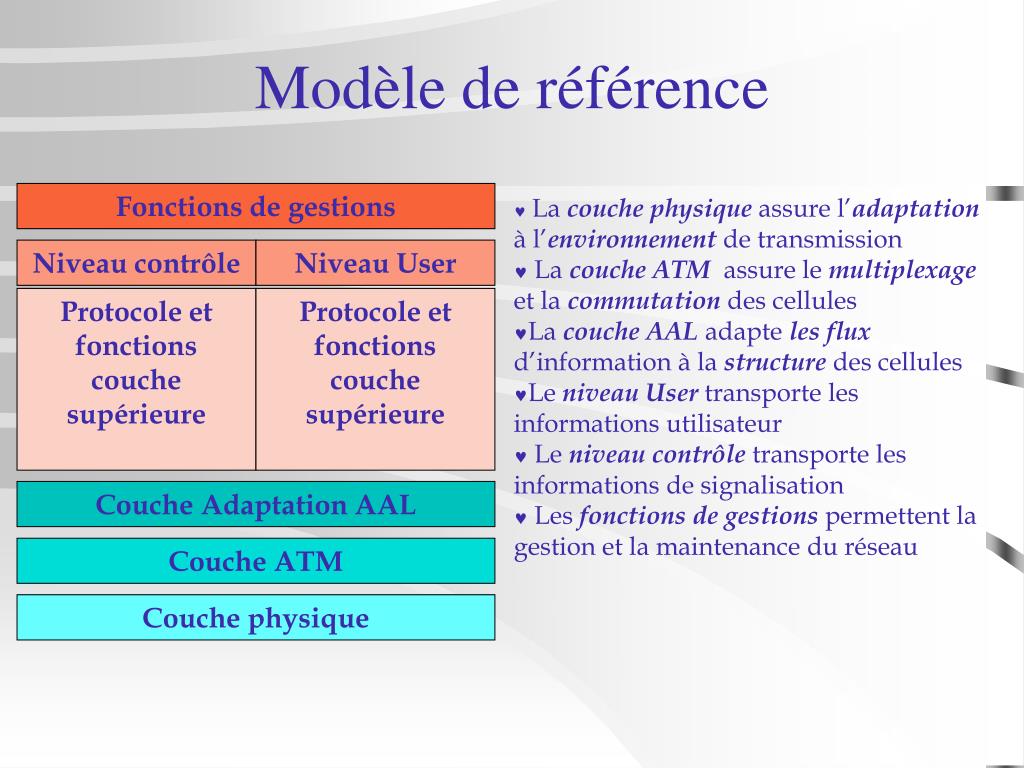

  50. Modèle de référence Fonctions de gestions Niveau contrôle Niveau User Protocole et fonctions couche supérieure Protocole et fonctions couche supérieure Couche Adaptation AAL Couche ATM Couche physique • La couche physique assure l’adaptation à l’environnement de transmission • La couche ATM assure le multiplexage et la commutation des cellules • La couche AAL adapte les flux d’information à la structure des cellules • Le niveau User transporte les informations utilisateur • Le niveau contrôle transporte les informations de signalisation • Les fonctions de gestions permettent la gestion et la maintenance du réseau
