Counters

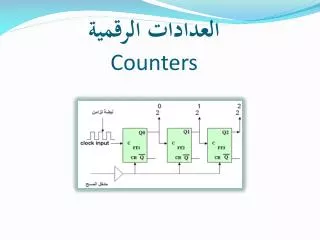

العدادات الرقمية Counters


Counters

ما هي العدادات ؟

تعتبر العدادات الإلكترونية من الدوائر الرقمية الهامة التي لها القدرة على تخزين وعرض عدد المرات التي يحدث فيها حدث معين أو عملية معينة.

أهميتها واستخداماتها

  • تستخدم بكثرة في العد والتخزين المؤقت والتوقيت.

  • تستخدم في المعالجات الدقيقة والحاسبات .

  • تستخدم في جميع التطبيقات العملية للدوائر الرقمية مثل إشارات المرور والمصانع في عد المنتجات ...الخ .


Counters

التركيب العام

  • تتكون جميع العدادات من القلابات Flip/Flops حيث يتم توصيل مجموعة من القلابات بطرق محددة للقيام بوظائف العد.

  • تحدد عدد القلابات المستخدمة بالإضافة إلى كيفية توصيل بعضها ببعض الحالات المختلفة للخرج الخاص بالعداد.

  • تعمل العدادات الرقمية بالنظام الثنائي مثل تسلسل العد من 000إلي 111 بما يناظر العد العشري من 0إلي 7 وهو ما يسمي معامل العد .

  • معامل العد هو عدد العمليات التي يمكن للعداد تنفيذها.

  • العداد ذو معامل 16 هو العداد الذي يقوم بالعد الثنائي من 0000إلي 1111 أي ما يناظر العد العشري من 0إلي 15.


Counters

أنواع العدادات

العدادات المتزامنة

(Synchronous Counter)

  • توصل نبضات التزامن الرئيسية بدخل التزامن لقلابات العداد.

  • يعمل بطريقة متزامنة مع نبضات التزامن الرئيسية (تقوم نبضة التزامن (الساعة) بقدح وتشغيل جميع القلابات معاً)

العدادات الغير متزامنة

(Asynchronous Counters)

  • لا توصل نبضة التزامن الرئيسية إلى دخل التزامن لقلابات العداد.

  • يعمل بطريقة غير متزامنة مع نبضات التزامن الرئيسية


Counters

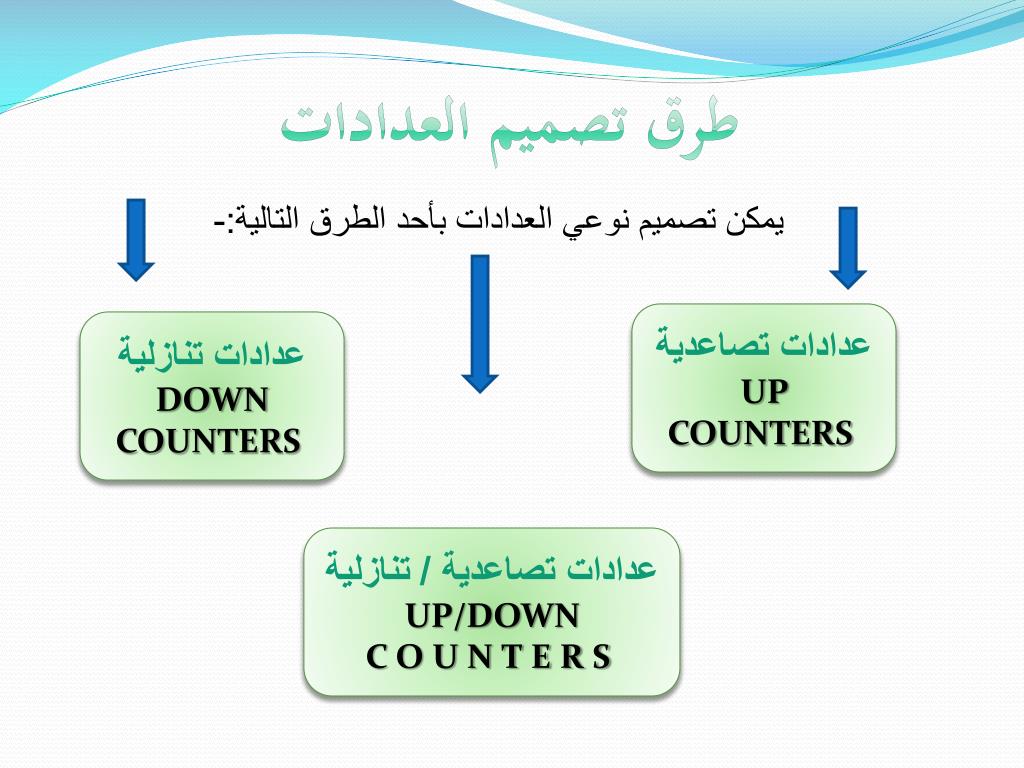

طرق تصميم العدادات

يمكن تصميم نوعي العدادات بأحد الطرق التالية:-

عدادات تصاعدية

UP COUNTERS

عدادات تنازلية DOWN COUNTERS

عدادات تصاعدية/تنازلية UP/DOWN COUNTERS


Counters

الخصائص العامة للعدادات

  • تختلف العدادات الرقمية عن بعضها البعض في عدة خصائص هي :

  • أقصى عدد يستطيع العداد إحصاءه ويسمى (معامل العدادات)0

  • العد تصاعديا أو تنازليا 0

  • التشغيل متزامن أو غير متزامن

  • حر الحركة أو ذاتي التوقف 0


Counters

العدادات الغير متزامنة

1 العدادات التصاعدية UP-COUNTERS

مثال : عداد تصاعدي غير متزامن ذو معامل (4)

  • له أربع حالات عد من 0 إلى 3عشري( من 00إلي 11 ثنائياً )

  • يتكون من أثنين قلاب J-K، وتوصل المداخل J-K بالواحد المنطقي .

  • تعمل المداخل J-K عند الحافة السالبة للنبضة المدخلة علي مدخل التزامن.

  • يوصل مدخل التزامن للقلاب الثاني بالمخرج الطبيعي (Q1) للقلاب الأول.


Counters

  • المخطط الزمني للعداد

    ذو معامل 4

  • جدول العد للعداد ذو معامل 4 :


Counters

2 العدادات التنازلية DOWN – COUNTERS

مثال : عداداً تنازلياً غير متزامن ذو معامل (8)

  • له ثمانية حالات عد من7 إلى 0 عشري (من 111إلي 000 ثنائيا)

  • يتكون من ثلاثة قلابات J-K، وتوصل المداخل J-K بالواحد المنطقي .

  • تعمل المداخل J-K عند الحافة السالبة للنبضة المدخلة علي مدخل التزامن.

  • يوصل مدخل التزامن للقلاب الثاني بالمخرج المتمم (Q1) للقلاب الأول ومدخل التزامن للقلاب الثالث بالمخرج المتمم (Q2) للقلاب الثاني.

3


Counters

  • المخطط الزمني للعداد ذو معامل 8


Counters

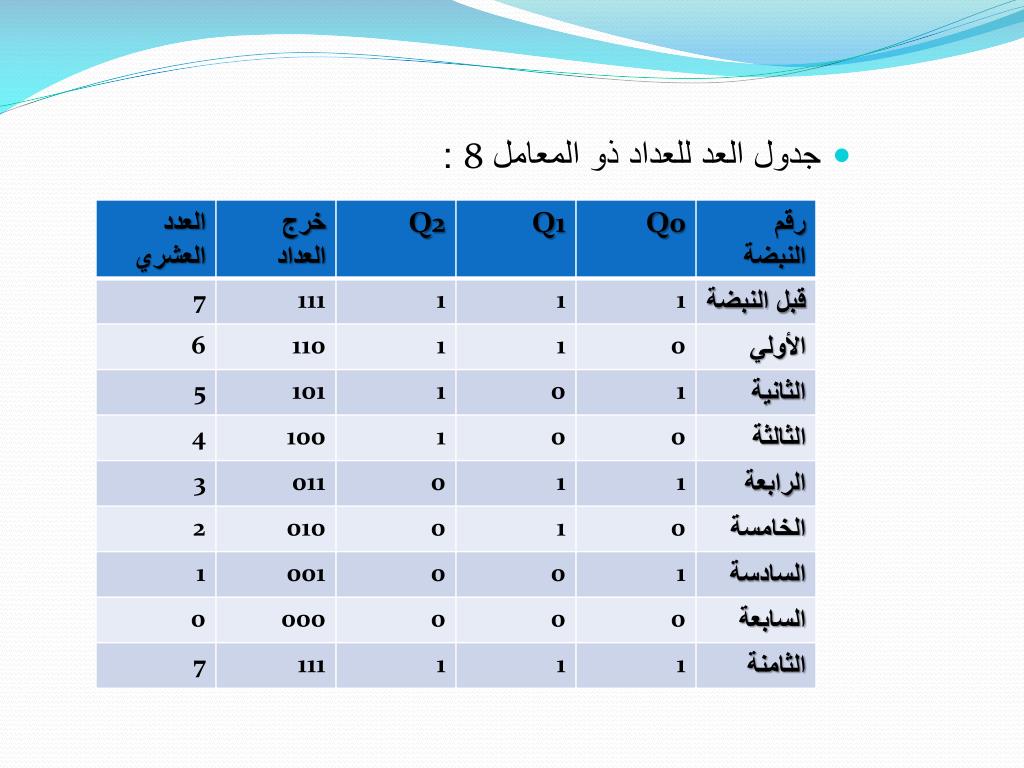

  • جدول العد للعداد ذو المعامل 8 :


Counters

3 العداد B.C.D غير المتزامن باستخدام القلاب المتبدل T :

  • يقوم بعد الأعداد العشرية تصاعدياً من صفر 0 إلى9 بنظام العد الثنائي أو تنازلياً من 9 إلى صفر0 ويوجد عداد ذو اتجاهين UP/DOWN

  • يتكون من أربعة قلابات نوع T لها طرف R(Reset) وبوابة AND يكون خرجها إشارة عند المستوى (1) عندما يكون دخلها من القلابات D , B في المستوى (1)

  • وتستخدم إشارة بوابة ANDلإعادة العداد إلى الوضع ( 0000 ) أى تصفير العداد وهذا يحدث عند تغيير القيمة من (1001) إلى (1010) .


Counters

4 العداد العشري Module ( 10 ) باستخدام القلاب J-K :

  • يقوم بالعد عشرياً من 0إلي 10مايناظرالعد ثنائيا من 0000إلي 1010

  • يتكون من أربعة قلابات نوع J-K لها طرف CLR بالإضافة إلى بوابة NAND تعطى المستوى (0) عندما يكون دخليها في المستوى المرتفع (High) (1) ،

  • يستخدم خرج بوابة NAND كنبضة مسح لجميع القلابات لإعادة العداد إلى الوضع( 0000 )وهذا يحدث عند تغيير القيمة من (1010 ) إلى (1011 ).


Counters

الدرس القادم

العدادات المتزامنة
