  1. Esquema de Mapeo de Base de Datos Relacionales a Objetos Luis José Muñiz Rascado Programa de Genómica Computacional Centro de Ciencias Genómicas UNAM ljmuniz@ccg.unam.mx

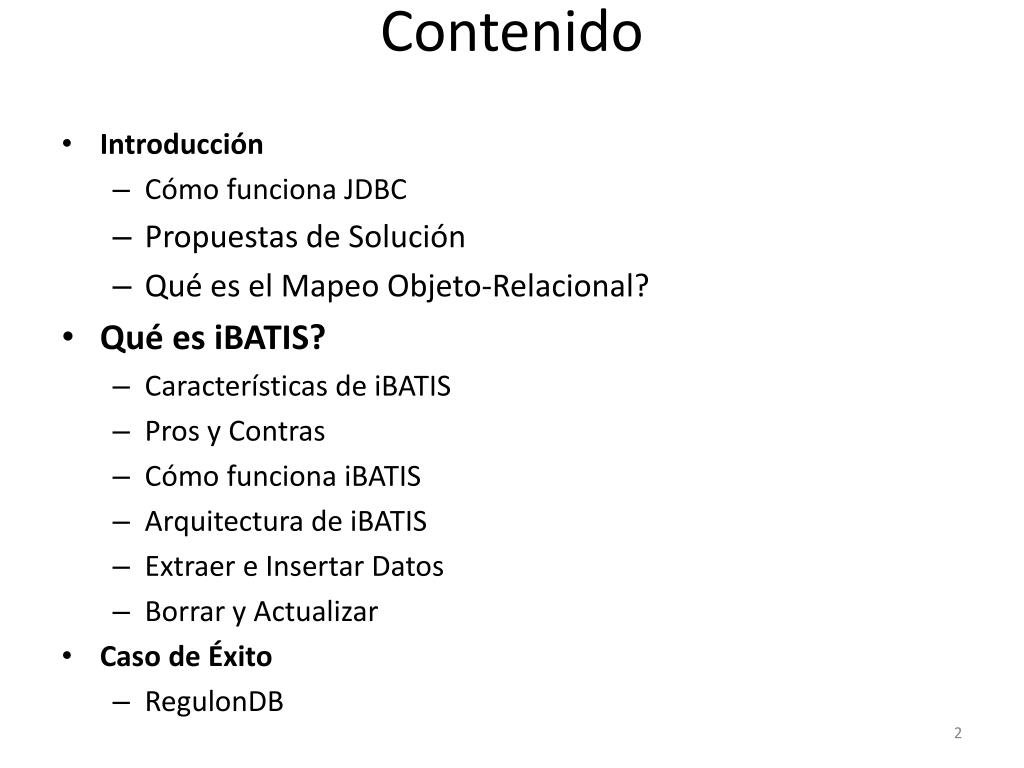

  2. Contenido • Introducción • Cómo funciona JDBC • Propuestas de Solución • Qué es el Mapeo Objeto-Relacional? • Qué es iBATIS? • Características de iBATIS • Pros y Contras • Cómo funciona iBATIS • Arquitectura de iBATIS • Extraer e Insertar Datos • Borrar y Actualizar • Caso de Éxito • RegulonDB

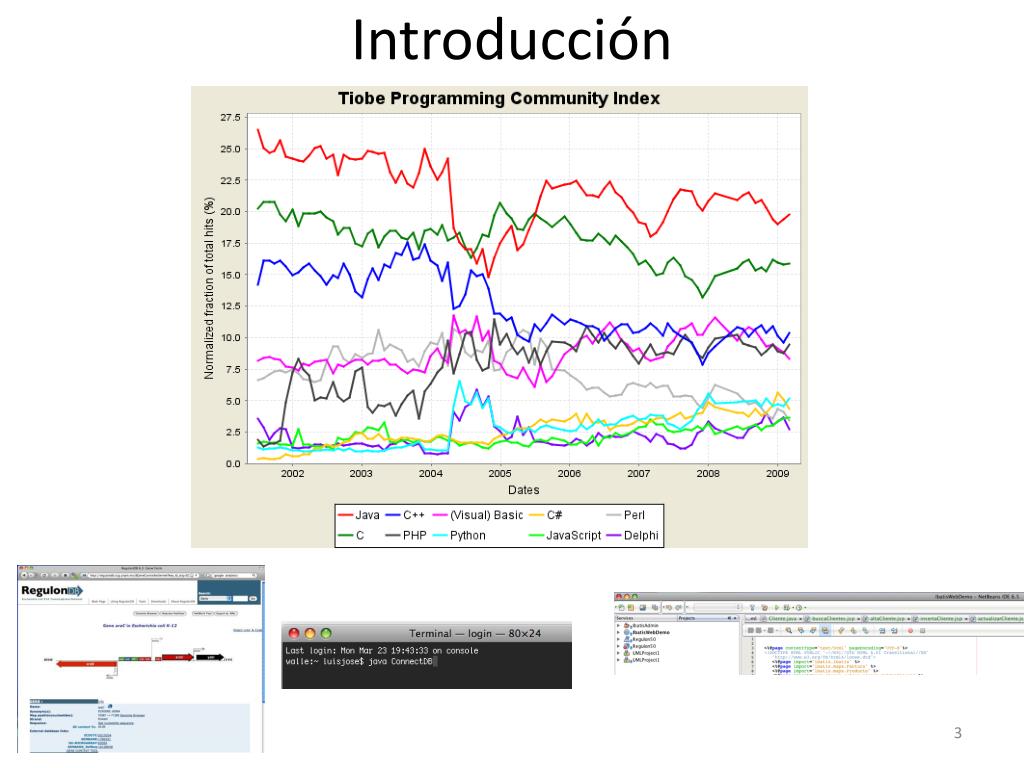

  3. Introducción

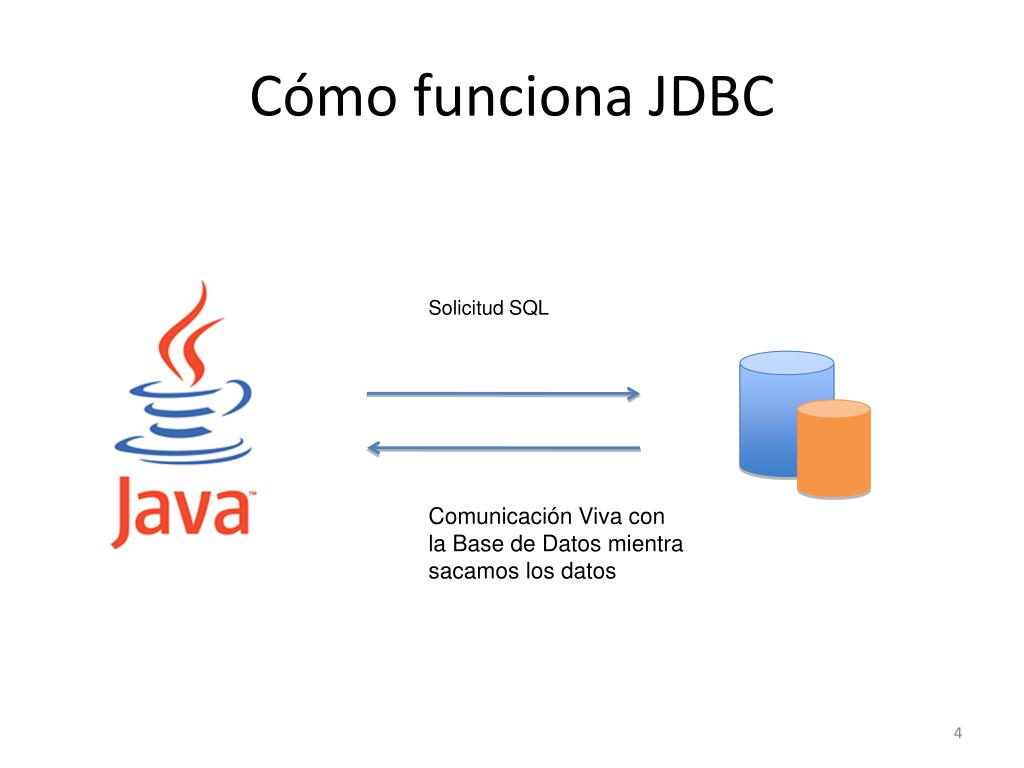

  4. Cómo funciona JDBC Solicitud SQL Comunicación Viva con la Base de Datos mientra sacamos los datos

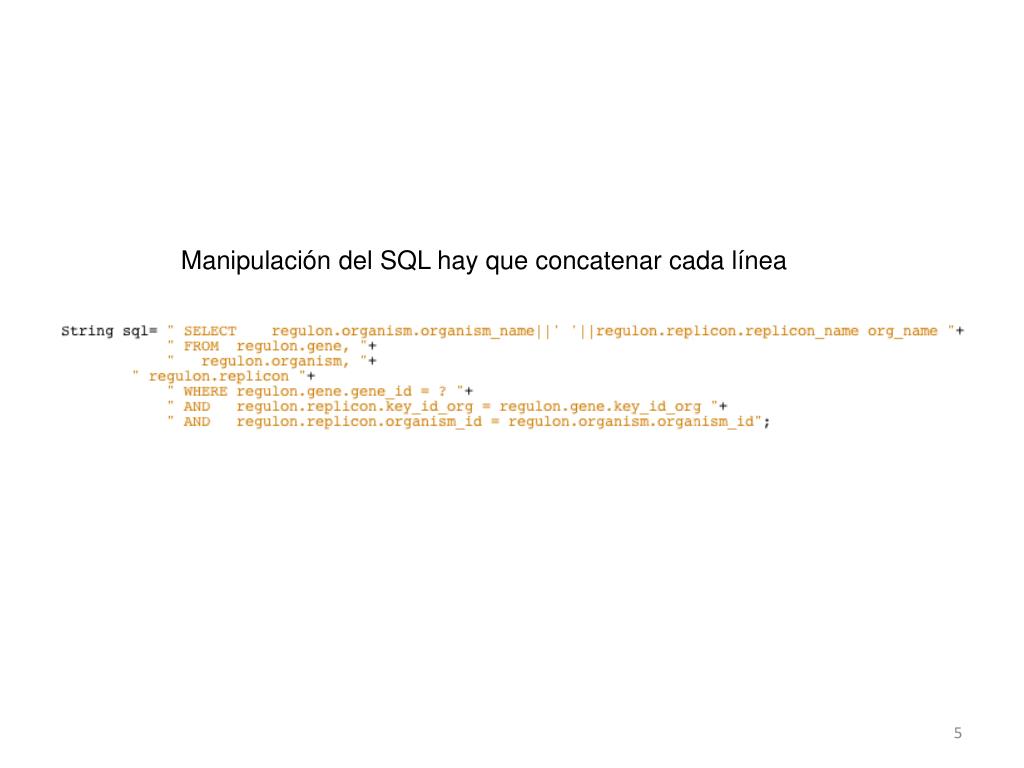

  5. Manipulación del SQL hay que concatenar cada línea

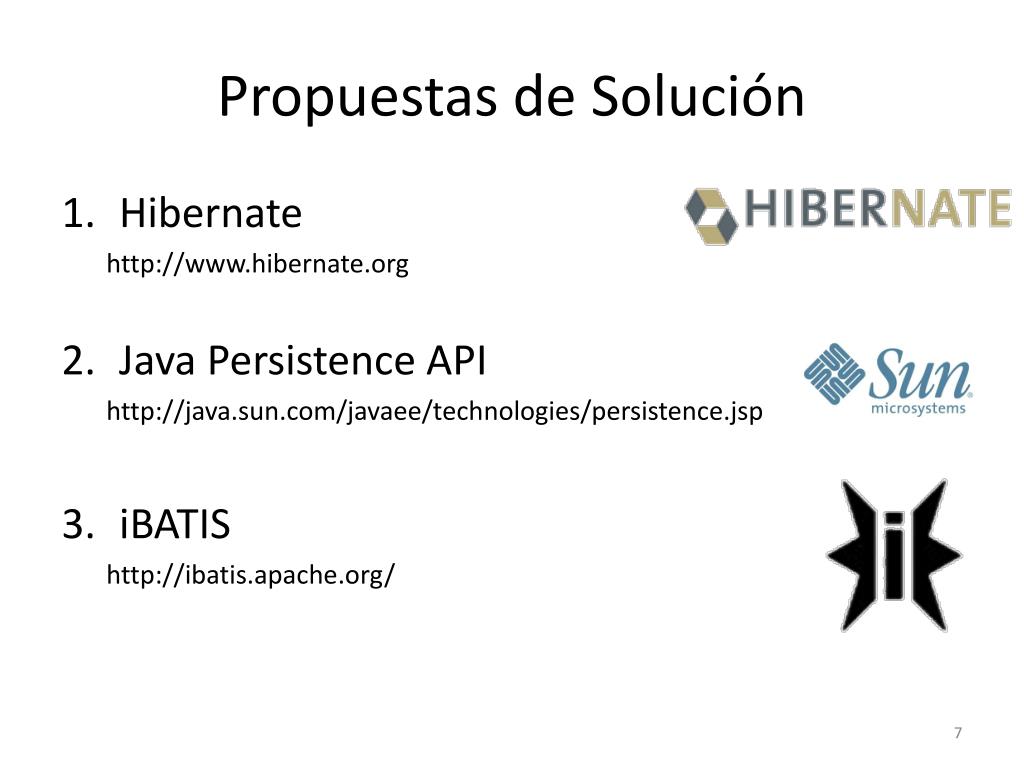

  6. Propuestas de Solución • Hibernate http://www.hibernate.org • Java Persistence API http://java.sun.com/javaee/technologies/persistence.jsp • iBATIS http://ibatis.apache.org/

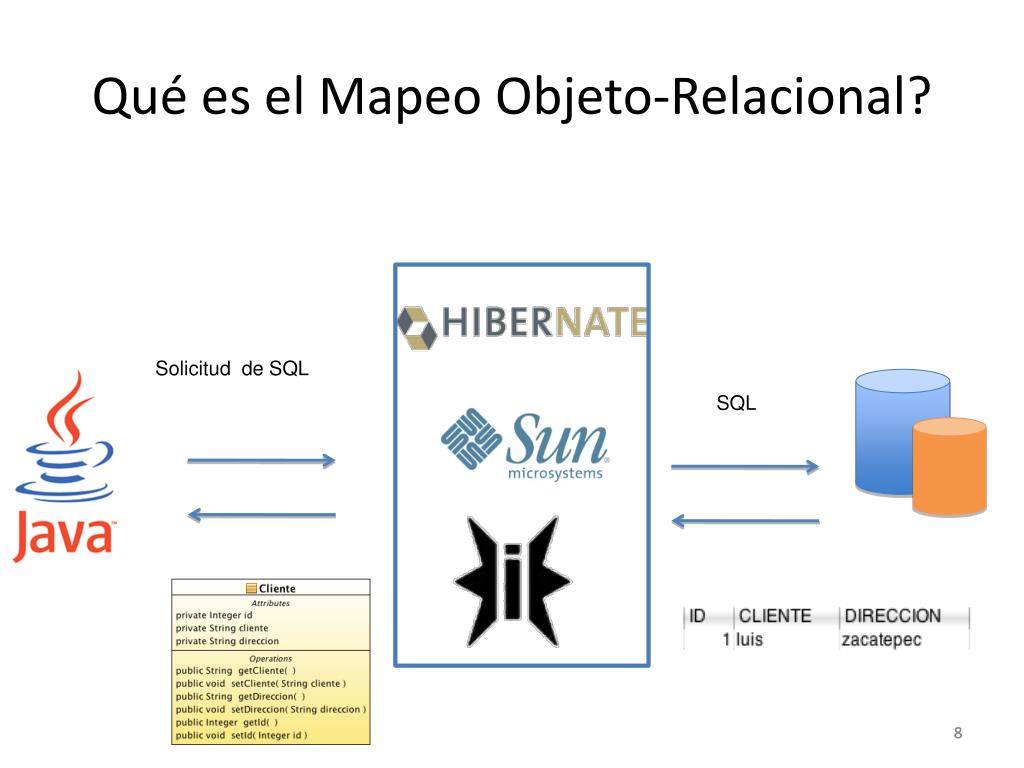

  7. Qué es el Mapeo Objeto-Relacional? Solicitud de SQL SQL 8

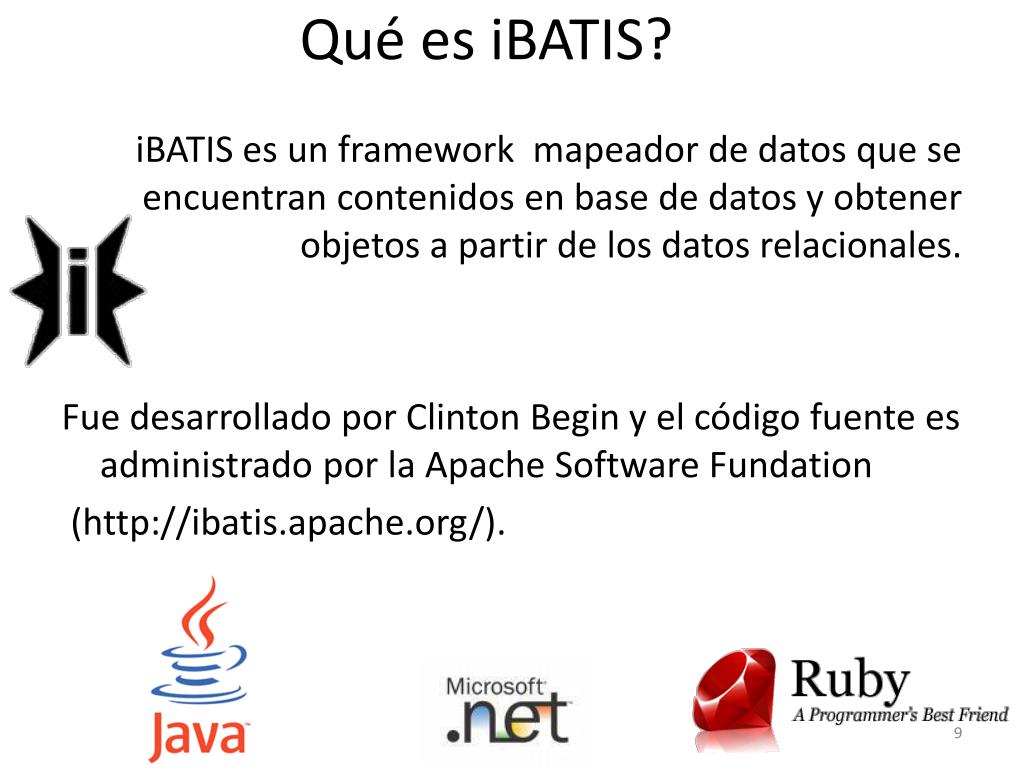

  8. Qué es iBATIS? iBATIS es un framework mapeador de datos que se encuentran contenidos en base de datos y obtener objetos a partir de los datos relacionales. Fue desarrollado por Clinton Begin y el código fuente es administrado por la Apache Software Fundation (http://ibatis.apache.org/).

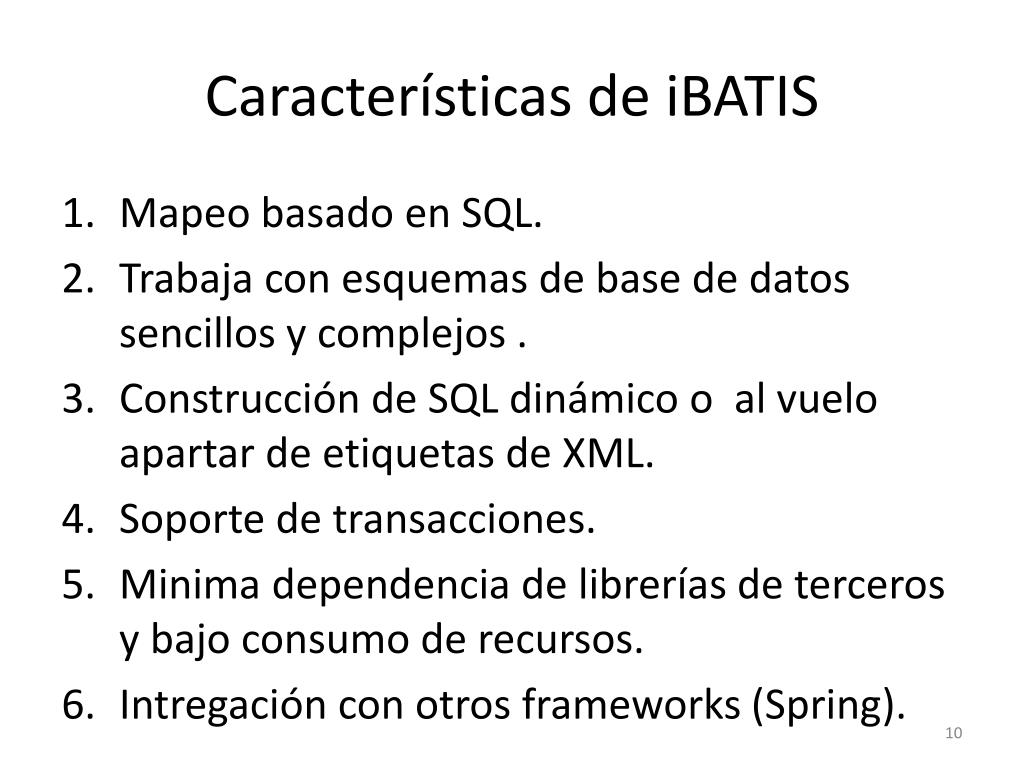

  9. Características de iBATIS • Mapeo basado en SQL. • Trabaja con esquemas de base de datos sencillos y complejos . • Construcción de SQL dinámico o al vuelo apartar de etiquetas de XML. • Soporte de transacciones. • Minima dependencia de librerías de terceros y bajo consumo de recursos. • Intregación con otros frameworks (Spring).

  10. Pros y Contras • Pros • Se puede utilizar cualquier tipo de sentencia SQL: UNION, OUTER JOIN. • Independencia de la base de datos. • Reusabilidad de sentencias SQL y objetos de resultados. • Mayor flexibilidad en la manipulación de SQL. • Contras • Tiempo en modelado de los objetos que contendrán los resultados de SQL. • Tiempo en configurar el ambiente para usar iBATIS.

  11. Cómo funciona iBATIS Solicitud de ID de SQL Solicitud SQL

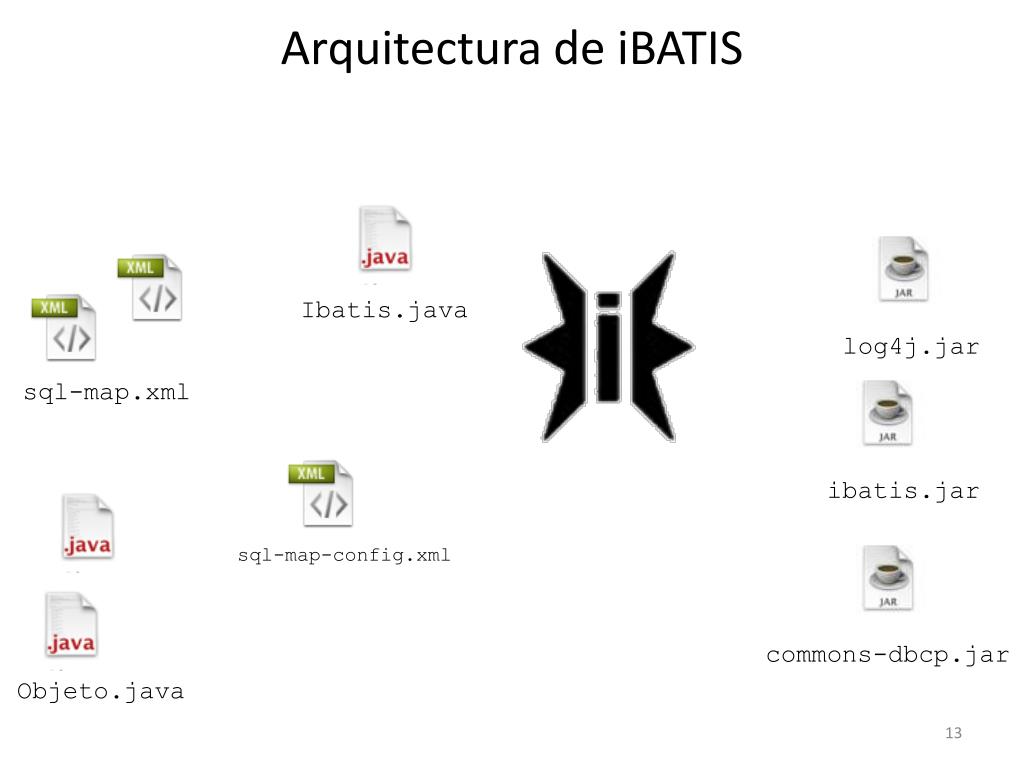

  12. Arquitectura de iBATIS sql-map-config.xml Ibatis.java ibatis.jar log4j.jar commons-dbcp.jar sql-map.xml Objeto.java

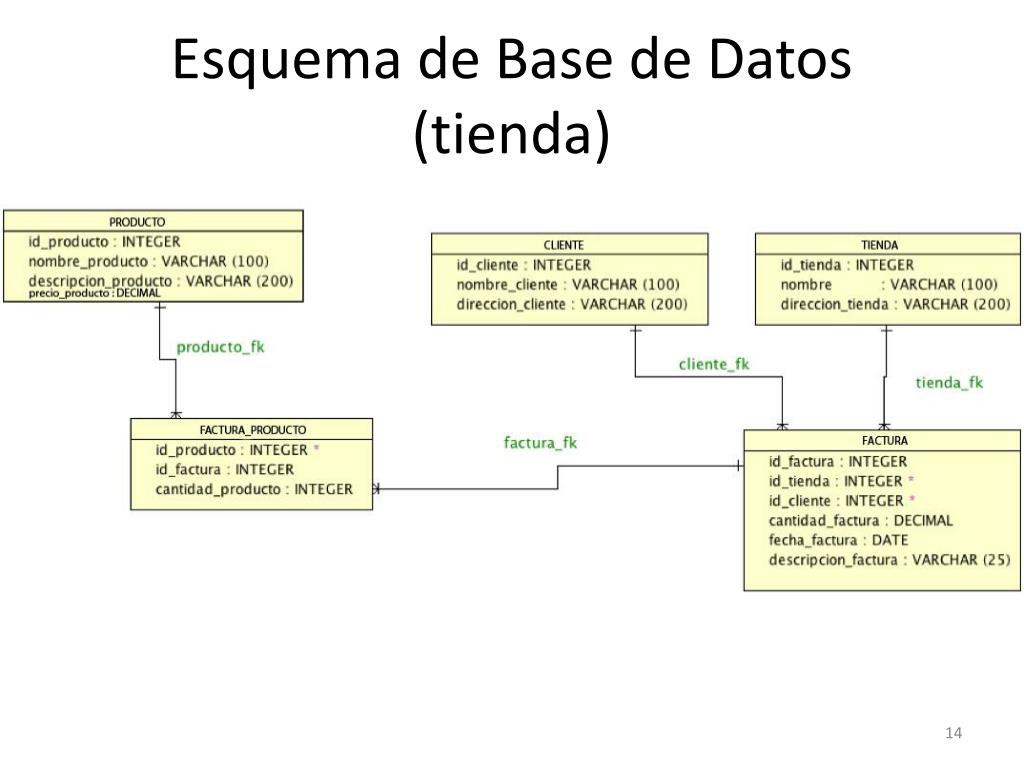

  13. Esquema de Base de Datos(tienda)

  14. sql-map-config.xml <sqlMapConfig> <transactionManager type="JDBC”> <dataSource type="SIMPLE"> <property name="JDBC.Driver" value="org.apache.derby.jdbc.EmbeddedDriver"/> <property name="JDBC.ConnectionURL" value="jdbc:derby:/Users/luisjose/tienda"/> <property name="JDBC.Username" value=”usuario"/> <property name="JDBC.Password" value=”usuario"/> </dataSource> </transactionManager> <!-- SqlMaps --> <sqlMap resource=”ibatis.xml.SqlMap.xml" /> </sqlMapConfig>

  15. sql-map.xml <sqlMap namespace="SqlMap"> <!– SQL que busca los datos de un cliente --> <select id="busca_cliente_nombre" resultClass="ibatis.maps.Factura"> SELECT DISTINCT id_cliente AS id, nombre_cliente AS cliente, direccion_cliente AS direccion FROM nombre_cliente = #nombreCliente# </select> </sqlMap>

  16. Cliente.java y SQL <sqlMap namespace="SqlMap"> <!– SQL que busca los datos de un cliente --> <select id="busca_cliente_nombre" resultClass="ibatis.maps.Factura"> SELECT DISTINCT id_cliente AS id, nombre_cliente AS cliente, direccion_cliente AS direccion FROM nombre_cliente = #nombreCliente# </select> </sqlMap>

  17. Ibatis.java private static SqlMapClient sqlMap; static { try { String resource = "ibatis/sql-map-config.xml"; Reader reader = Resources.getResourceAsReader(resource); sqlMap = SqlMapClientBuilder.buildSqlMapClient(reader); } catch(Exception e) { e.printStackTrace(); } } public static SqlMapClient getSqlMapInstance() { return sqlMap; }

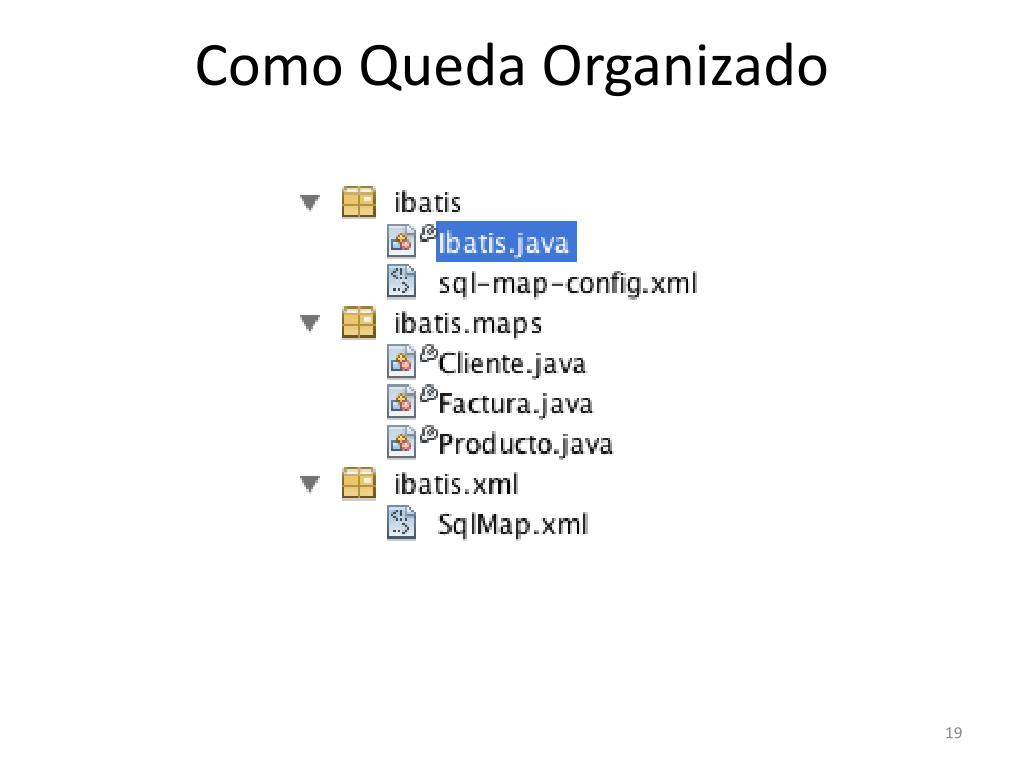

  18. Como Queda Organizado

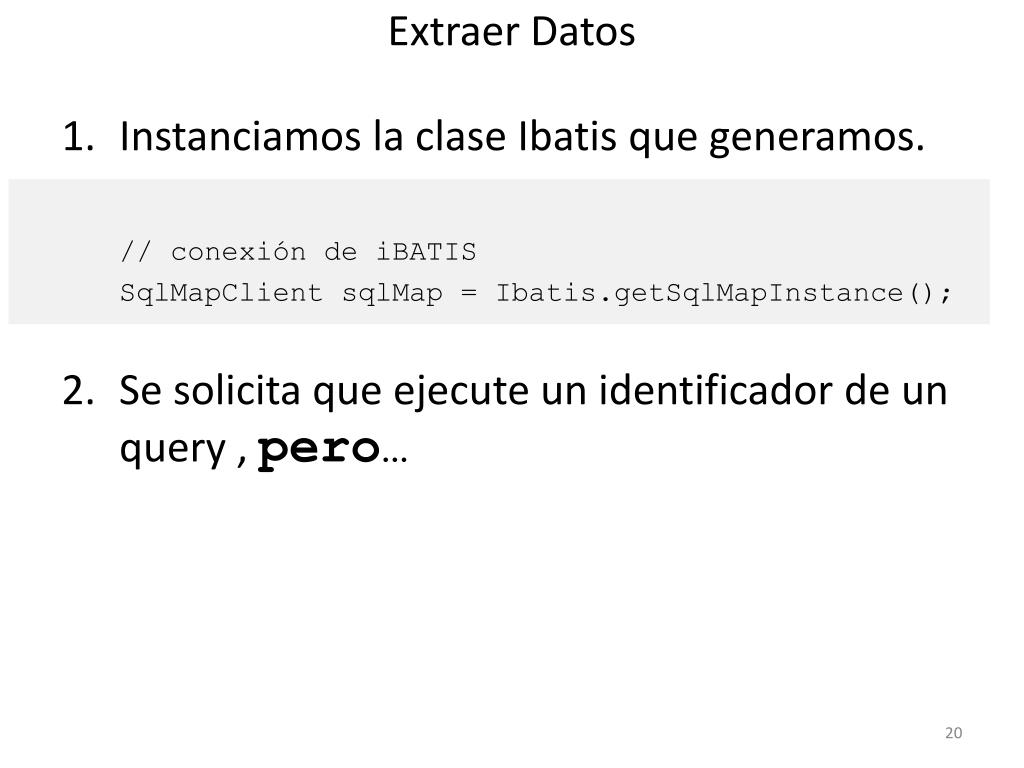

  19. Extraer Datos • Instanciamos la clase Ibatis que generamos. // conexión de iBATIS SqlMapClient sqlMap = Ibatis.getSqlMapInstance(); • Se solicita que ejecute un identificador de un query , pero…

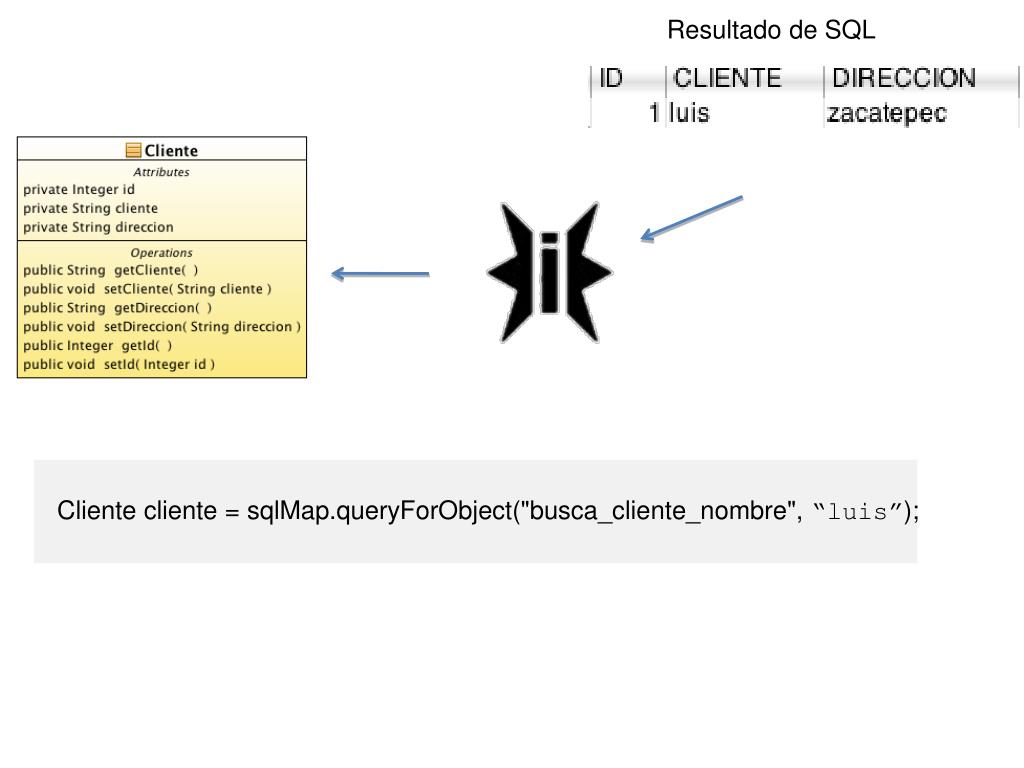

  20. Resultado de SQL Cliente cliente = sqlMap.queryForObject("busca_cliente_nombre", “luis”);

  21. Resultado de SQL List clienteList = sqlMap.queryForList("busca_cliente_nombre", “luis”); 22

  22. if(!(clienteList.isEmpty())) { for(int x = 0; x < facturaList.size(); x++ ) { Cliente cliente = (Cliente)clienteList.get(x); System.out.println( cliente.getId() + “ “ + cliente.getCliente() + “ “ + cliente.getDireccion() ); } // fin for } // fin for

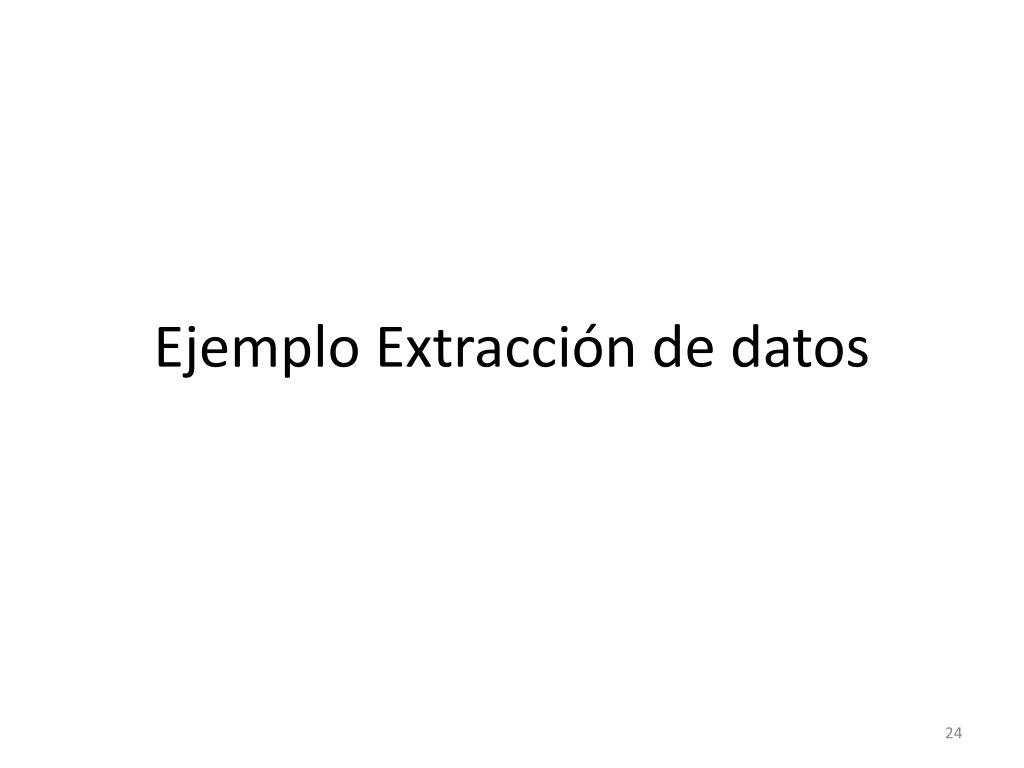

  23. Ejemplo Extracción de datos

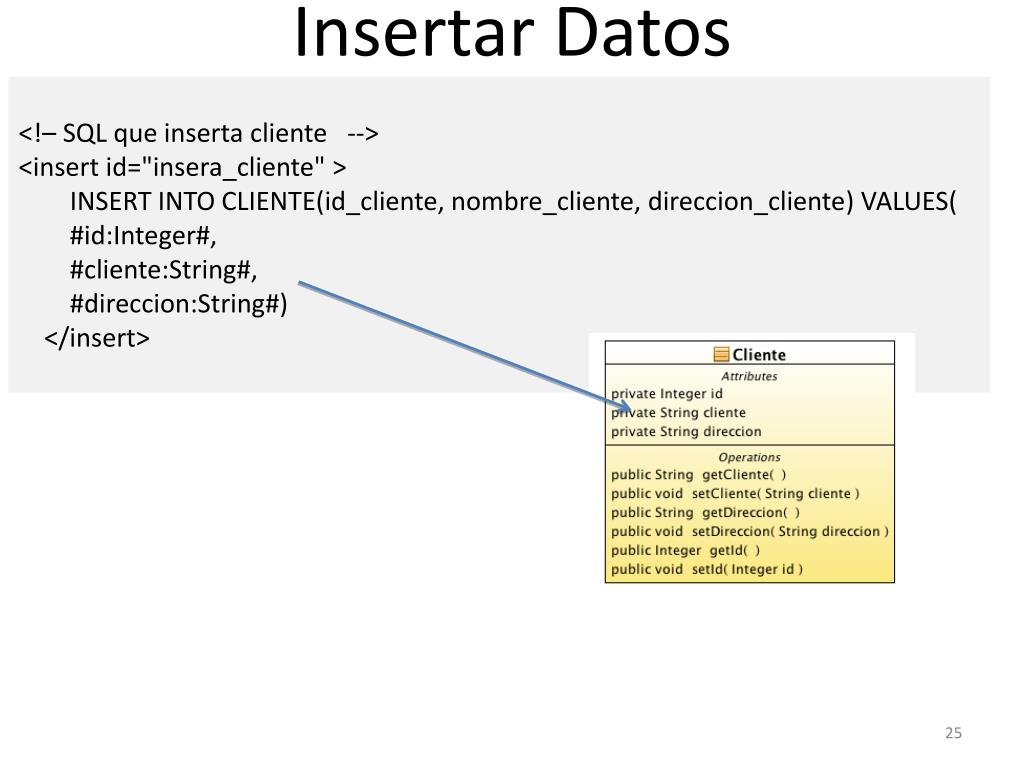

  24. Insertar Datos <!– SQL que inserta cliente --> <insert id="insera_cliente" > INSERT INTO CLIENTE(id_cliente, nombre_cliente, direccion_cliente) VALUES( #id:Integer#, #cliente:String#, #direccion:String#) </insert>

  25. Cliente cliente = new Cliente(); cliente.setCliente(“luis”); cliente.setDireccion(“dirección conocida”); cliente.setId(14); // conexión de iBATIS SqlMapClient sqlMap = Ibatis.getSqlMapInstance(); sqlMap.insert("insera_cliente", cliente);

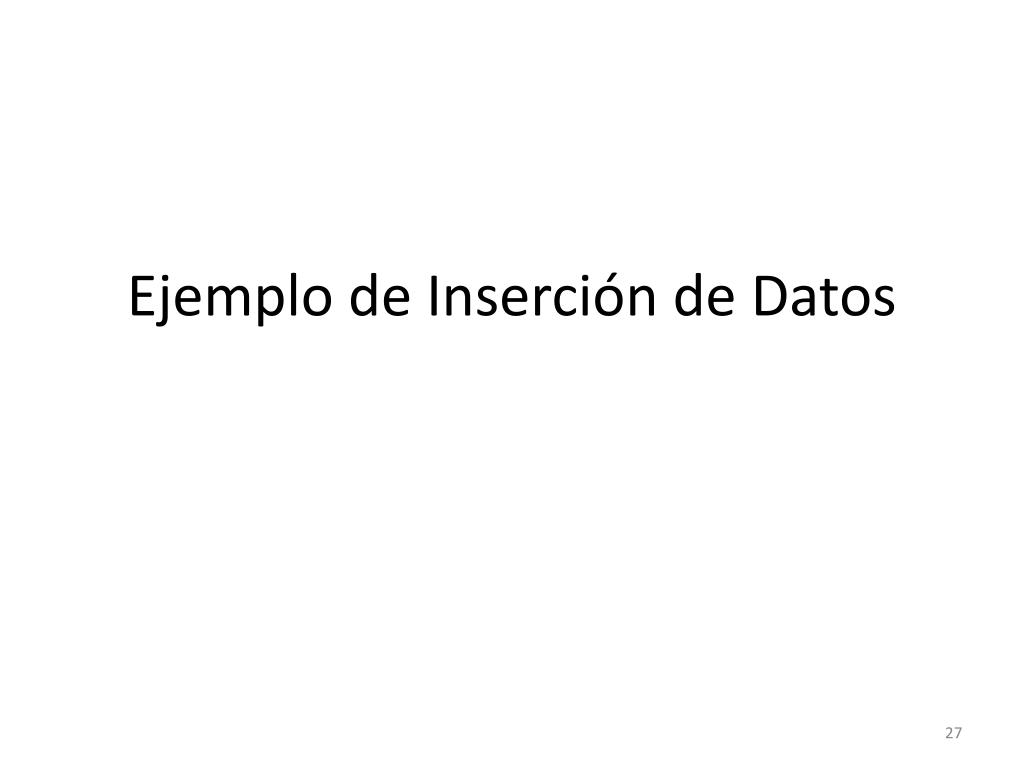

  26. Ejemplo de Inserción de Datos

  27. Borrar <!– SqlMap --> <!– SQL que borra un usuario --> <delete id="borrar_cliente"> DELETE FROM CLIENTE WHERE id_cliente = #id# </delete> // Java // conexión de iBATIS SqlMapClient sqlMap = Ibatis.getSqlMapInstance(); sqlMap.delete("borrar_cliente”, 14);

  28. Ejemplo de Borrado de Datos

  29. Actualizar <!– SqlMap <!– SQL que actualiza --> <update id="actualiza_cliente"> UPDATE CLIENTE SET nombre_cliente = #cliente#, direccion_cliente = #direccion# WHERE id_cliente = #id# </update> // java Cliente cliente = new Cliente(); cliente.setCliente(“luis josé”); cliente.setDireccion(“av. Central # 1, zacatepec morelos”); cliente.setId(14); // conexion a RegulonDB a travez de iBATIS SqlMapClient sqlMap = Ibatis.getSqlMapInstance(); sqlMap.update("actualiza_cliente", cliente);

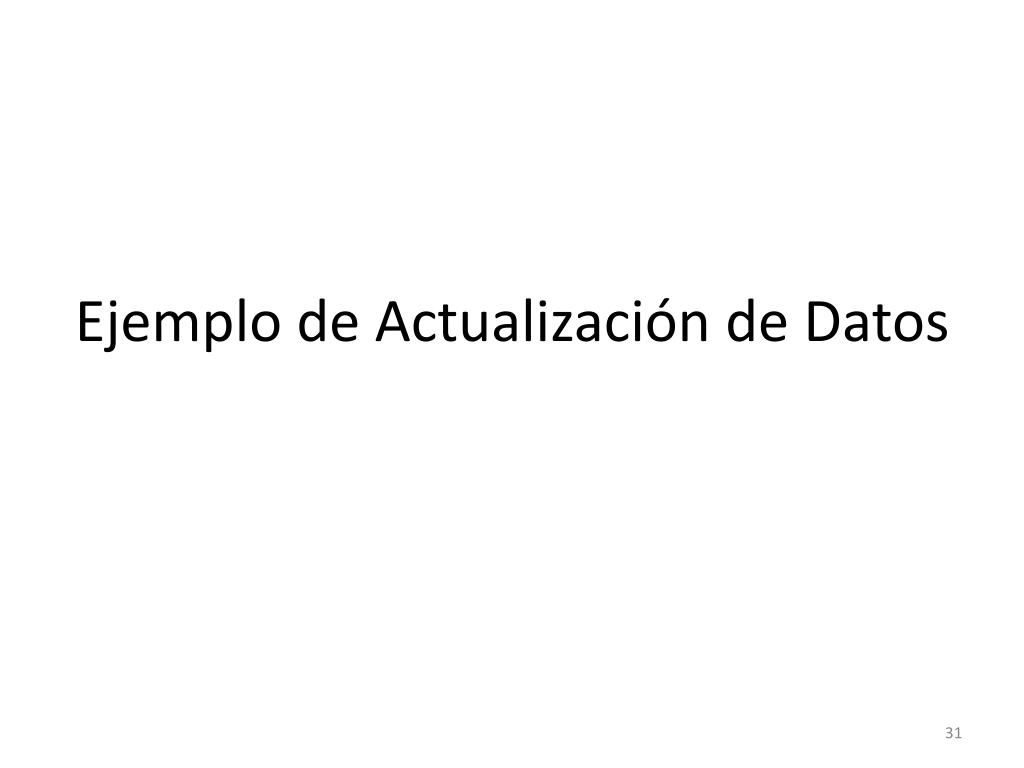

  30. Ejemplo de Actualización de Datos

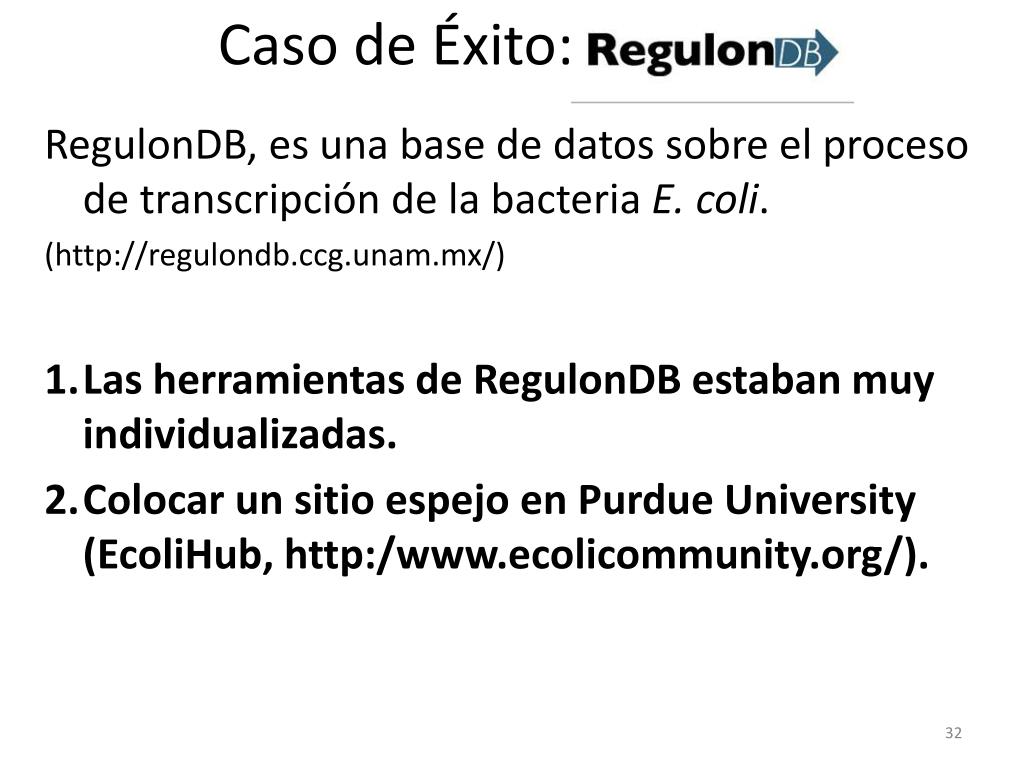

  31. Caso de Éxito: RegulonDB, es una base de datos sobre el proceso de transcripción de la bacteria E. coli. (http://regulondb.ccg.unam.mx/) • Las herramientas de RegulonDB estaban muy individualizadas. • Colocar un sitio espejo en Purdue University (EcoliHub, http:/www.ecolicommunity.org/).

  32. Las herramientas de RegulonDB estaban muy individualizadas.

  33. Colocar un sitio espejo en Purdue University (EcoliHub).

  34. Gracias
