光控延时照明灯

光控延时照明灯. 光控延时照明灯,采用红外发光二极管及光敏三极管作为双重光控元件,用于走廊楼道照明. 工作原理. 时基集成电路 IC 与电位器 RP 、电容器 C 1 构成单稳态触发器. 光控电路. 红外 光控电路. 在白天有光时, VTL2 呈现导通状态,使 IC 的 4 脚(复位端)为低电平,整个控制电路白天不工作。在晚上, VTL2 因无光照射而呈现截止状态, IC 的 4 脚变为高电平,整个控制电路开始工作.

reed-gamble
Download Presentation

光控延时照明灯

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

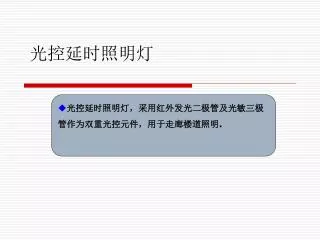

  1. 光控延时照明灯 光控延时照明灯,采用红外发光二极管及光敏三极管作为双重光控元件,用于走廊楼道照明.

  2. 工作原理 时基集成电路IC与电位器RP、电容器C1构成单稳态触发器 光控电路 红外光控电路

  3. 在白天有光时,VTL2呈现导通状态,使IC的4脚(复位端)为低电平,整个控制电路白天不工作。在晚上,VTL2因无光照射而呈现截止状态,IC的4脚变为高电平,整个控制电路开始工作在白天有光时,VTL2呈现导通状态,使IC的4脚(复位端)为低电平,整个控制电路白天不工作。在晚上,VTL2因无光照射而呈现截止状态,IC的4脚变为高电平,整个控制电路开始工作 若光控区无人时,则VL发出的红外线使VTL1导通,IC的第2脚为恒定的低电平,3脚输出低电平,VT截止,照明灯EL不亮(因为只有IC第2脚有负脉冲输入时,其内部的触发器才动作,IC的3脚才输出高电平) • 当有人进入光控区后,遮挡光照使VTL1截止,IC的2脚变为高电平,人走出光控区后,IC的2脚加入负脉冲,使其内部的触发器翻转,IC的3脚输出高电平,使VT受触发而导通,照明灯EL被点亮。待IC暂态结束后,其3脚恢复低电平,使VT截止,照明灯EL熄灭。

  4. 元器件选择 • IC选用NE555、µA555、SL555等时基集成电路。 • VL选用HG501中功率红外发射二极管;VTL1、VTL2选用3DU系列的光敏三极管。 • VT选用MAC97A6小型塑封双向晶闸管,可驱动100W以下的白炽灯泡,使用时应加散热片;VD选用1N4004型等硅整流二极管。 • RP选用WS型小型精密电位器;R1~R4、R6均选用RTX-1/4W碳膜电阻器;R5选用RTX-2W碳膜电阻器。 • C1选用CD11型电解电容器;C2选用CT4D型独石电容器或CL11型涤纶电容器;C3选用CBB-400V型聚丙烯电容器。

  5. 制作与调试 • 定时电路中除VL、VTL1、VTL2、EL外,其余元件焊在电路板上,装入塑料盒内,固定在走廊墙壁上。VTL2光敏三极管装在楼梯窗外,使其感受到白天光照。VL、VTL1分别安装在走廊两侧墙壁上,离地面约90cm。在光敏三极管VTL1前面可加装红色有机玻璃,以防止其它光源干扰。 • 调节电位器RP的阻值,使其定时为20s左右。将VL对准VTL1,再分别安装好(可通电试验,用手遮挡住VL,再松开,观察灯EL是否点亮,以此来检查VL 与VTL1是否对准)即可。
