Presentation Transcript
das basler geothermie projekt

Das Basler Geothermie Projekt

Geothermie

Prof. Dr. Manfred Koch

23. Oktober 2009

Alexander Boos

das basler geothermie projekt1
Das Basler Geothermie Projekt

Gliederung

  • Überblick Hot-Dry-Rock-Verfahren
  • Basel als Geothermie-Standort
  • Kennzahlen des Projekts
  • Bohraktivitäten und Auswirkungen
  • Aktueller Stand und Ausblick

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt2
Das Basler Geothermie Projekt

1. Überblick Hot-Dry-Rock-Verfahren

(auch Hot Fractured Rock oder

Enhanced Geothermal System genannt)

  • Bohrtiefe bis zu 6000 m
  • Einpressdruck bis 150 bar
  • Künstliche Rissbildung
  • Gestein als Wärmeübertrager
  • Kategorie der Petrothermalen Systeme

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt3
Das Basler Geothermie Projekt

2. Basel als Geothermie-Standort

  • Oberrheingraben ist eine geologisch aktive Region
  • Gesteinstemperatur von 200°C in einer Tiefe von 5000m
  • Gut ausgebautes Fernwärmenetz im Stadtgebiet Basel
  • Industrielle Abnehmer von Dampf und Kühlenergie
  • Politischer Wille -> öffentlicher Kredit von 32 Mio. Franken

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt4
Das Basler Geothermie Projekt

2. Basel als Geothermie-Standort

Geothermie, SS2009 - Alexander Boos

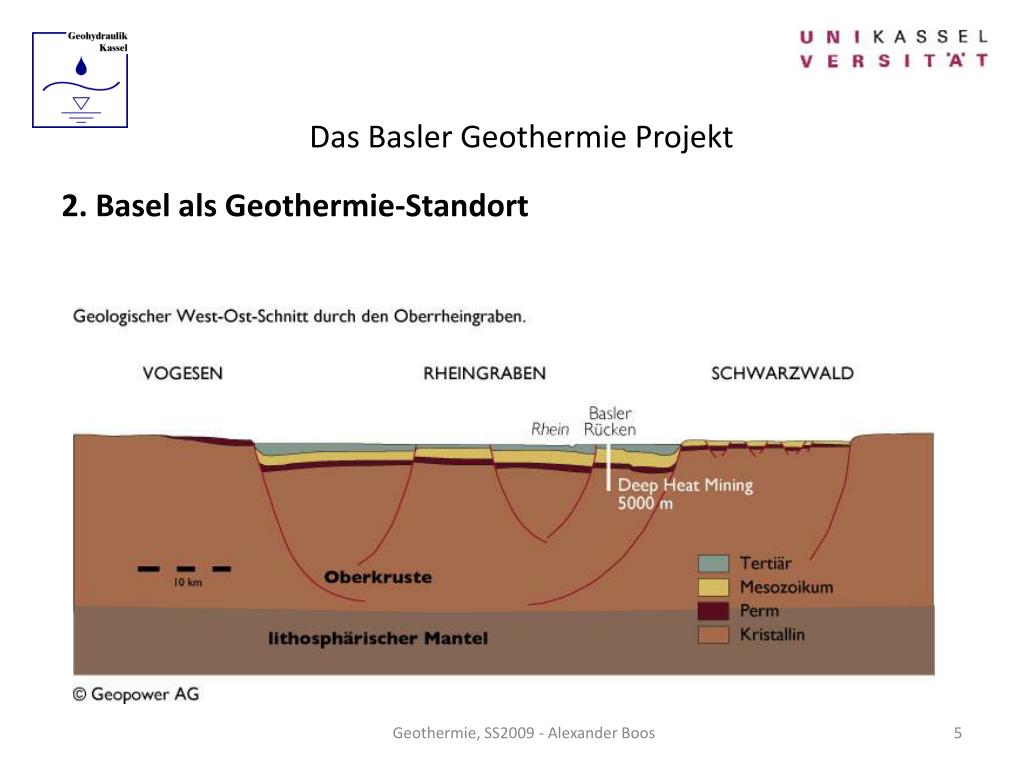

das basler geothermie projekt5
Das Basler Geothermie Projekt

2. Basel als Geothermie-Standort

Quelle: Geopower AG

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt6
Das Basler Geothermie Projekt

2. Basel als Geothermie-Standort

Quelle: Geopower AG

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt7
Das Basler Geothermie Projekt

3. Kennzahlen des Projekts

Leistung Geothermie:

Strom ca. 6 MW

Strom mit zusätzlicher Gasturbine (Total) ca. 14 MW

Wärme ca. 17 MW

Projektierte Produktion

Strom ca. 31 GWh/a

Strom mit zusätzlicher Gasturbine (Total) ca. 107 GWh/a

Fernwärme ca. 48 GWh/a

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt8
Das Basler Geothermie Projekt

3. Kennzahlen des Projekts

  • Fördertemperatur ca. 200 °C
  • Injektionstemperatur ca. 90 °C

Geothermiebohrungen

  • 1 Injektionsbohrung (Kleinhüningen) 5000 Meter
  • 2 Produktionsbohrungen (Kleinhüningen) 5000 Meter
  • mehrere Horchbohrungen

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt9
Das Basler Geothermie Projekt

4. Bohraktivitäten und Auswirkungen

Chronologie

  • 15. Mai 2006: Bohrbeginn
  • 22. Okt. 2006: 5000 m Tiefe erreicht
  • Nov. 2006: Monitoring-System gestartet
  • 02. Dez. 2006: Einpressen von Wasser
  • 08. Dez. 2006: Erdbeben der Magnitude 3,4

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt10
Das Basler Geothermie Projekt

4. Bohraktivitäten und Auswirkungen

Auswirkungen

  • 8. Dez. 2006: Erdbeben der Magnitude 3,4

-> Arbeiten bzw. das weitere Einpressen von Wasser wurde eingestellt

-> Abbau des Bohrturms Ende Januar 2007, Projekt auf unbestimmte Zeit unterbrochen, jedoch nicht gestoppt

-> Hohe Zahl weitere Beben bis März 2007

-> Zahlreiche und hefige Reaktionen von Anwohnern und Presse

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt11
Das Basler Geothermie Projekt

4. Bohraktivitäten und Auswirkungen

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt12
Das Basler Geothermie Projekt

4. Bohraktivitäten und Auswirkungen

08. Dezember 2006

Quelle: Schweizerischer Erdbebendienst

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt13
Das Basler Geothermie Projekt

4. Bohraktivitäten und Auswirkungen

Schäden

  • Keine Personenschäden
  • Ca. 2500 Schäden an Gebäuden
    • Jedoch ausschließlich geringer Schadenumfang
    • Keine Schäden an tragenden Strukturen von Gebäuden

->Große Verunsicherung in der Bevölkerung

- Verärgerung durch schlechte Informationspolitik

-> Investitionen bis Projektstopp: ca. 56 Mio. Franken

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt14
Das Basler Geothermie Projekt

5. Aktueller Stand und Ausblick

  • Auswertung der Vorkommnisse noch nicht abgeschlossen
  • Durchführung einer ausführlichen Risikoanalyse ( Sept. 2008)
    • Auftrag und Finanzierung durch Stadtverwaltung Basel
  • Dialog mit der Bevölkerung durch eine unabhängige Einrichtung
    • „Stiftung Risiko-Dialog St. Gallen“
    • Verschiedenste Meinungen in der Bevölkerung
  • Bohrloch ist stabil (Juni 2009)
  • Schadensabwicklung abgeschlossen, 700 Franken im Durchschnitt

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt15
Das Basler Geothermie Projekt

5. Aktueller Stand und Ausblick

Wie geht es weiter?

  • Veröffentlichung der Risikoanalyse Anfang 2010
  • Weiterer Dialog mit der Bevölkerung
  • Politischer Wille zur Fortführung besteht
  • Erwartete Gesamtkosten bei Wiederaufnahme des Projekts:

120 Mio. Franken

 Auswirkungen auf andere Geothermie-Projekte ?

Geothermie, SS2009 - Alexander Boos

fragen anmerkungen diskussion
Fragen,Anmerkungen,Diskussion

Geothermie, SS2009 - Alexander Boos

das basler geothermie projekt16
Das Basler Geothermie Projekt

Quellen

http://www.seismo.ethz.ch/basel/articles/13._gutachten_sed_bs_dhm_20070115.pdf

http://www.seismo.ethz.ch/basel/index.php?m1=home&lang=de

http://www.wsu.bs.ch/geothermie

http://www.geopower-basel.ch/

Geothermie, SS2009 - Alexander Boos
